Номер по Госреестру СИ: 65545-16
65545-16 Приборы цифровые для проверки систем воздушных сигналов
(ADTS)
Назначение средства измерений:
Приборы цифровые для проверки систем воздушных сигналов ADTS предназначены для измерений абсолютного давления и разности давлений.
Программное обеспечение
Программное обеспечение приборов цифровых для проверки систем воздушных сигналов ADTS встроенное.
Идентификационные данные программного обеспечения приборов цифровых для проверки систем воздушных сигналов ADTS приведены в таблице 1 и таблице 2.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Обновление и загрузка программного обеспечения возможны только при вскрытии приборов цифровых для проверки систем воздушных сигналов ADTS.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Таблица 1
Идентификационные данные (признаки) |
Значение идентификационных данных ПО приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
модификации ADTS 403 |
модификации ADTS 403 Mk2 |
модификации ADTS 405, ADTS 405F |
модификации ADTS 405 Mk2, ADTS 405F Mk2 | |
Идентификационное наименование программного обеспечения |
DK263 |
DK415 |
DK263 |
DK415 |
Номер версии (идент. номер) программного обеспечения |
не ниже 6,01 |
не ниже 1,03 |
не ниже 6,01 |
не ниже 1,03 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Таблица 2
Идентификационные данные (признаки) |
Значение идентификационных данных ПО приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
модификации ADTS 542F |
модификации ADTS 552F |
модификации ADTS 553F |
модификации ADTS 554F | |
1 |
2 |
3 |
4 |
5 |
Идентификационное наименование программного обеспечения |
DK429 |
DK429 |
DK429 |
DK429 |
Номер версии (идент. номер) программного обеспечения |
не ниже 1,01 |
не ниже 1,01 |
не ниже 1,01 |
не ниже 1,01 |
Окончание таблицы 2
1 |
2 |
3 |
4 |
5 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Нет доступа к исполняемому файлу |
Рисунок 1

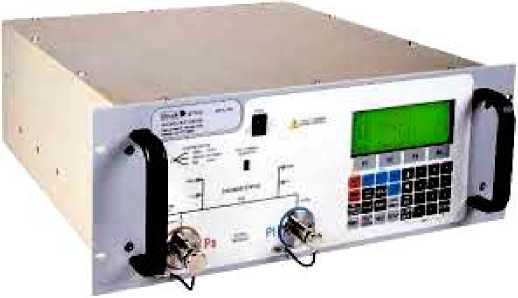

Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 403, ADTS 403 Mk2

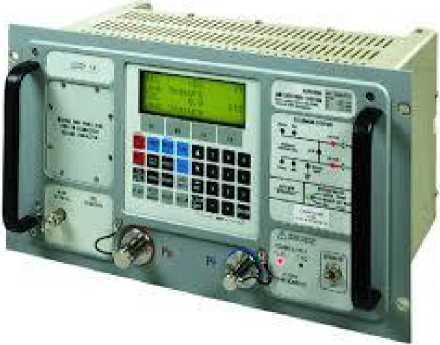

Рисунок 2 Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 405, ADTS 405 Mk2 панельной конструкции для установки в приборную стойку
Рисунок 3

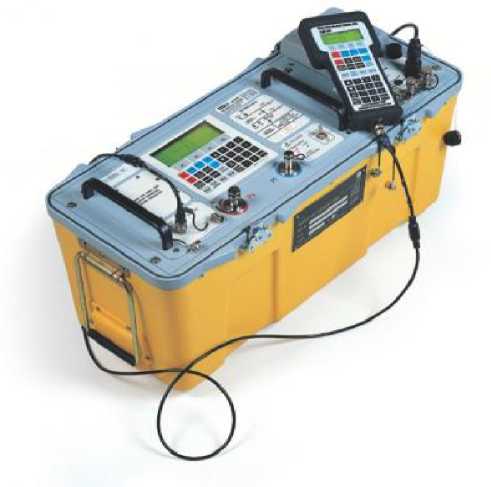

Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 405F, ADTS 405F Mk2 портативного исполнения

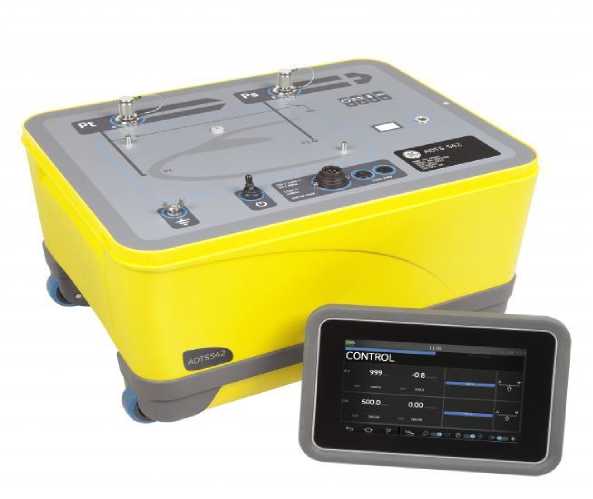

Рисунок 4 Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 542F
Рисунок 5

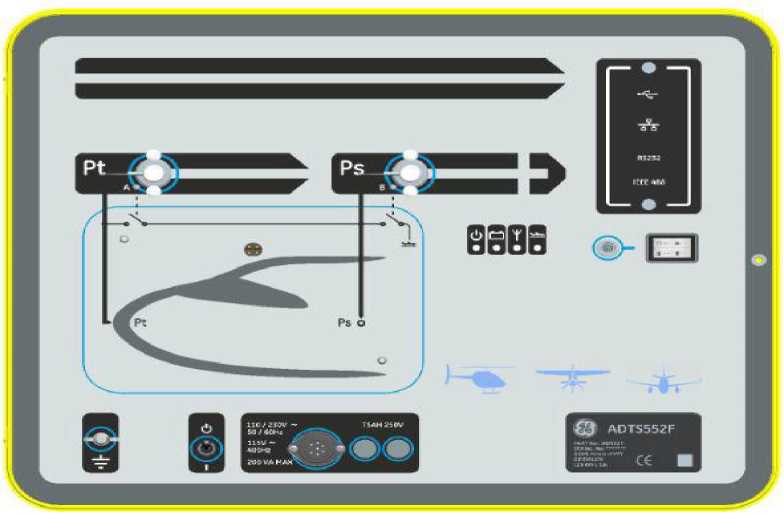

Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 552F
Рисунок 6

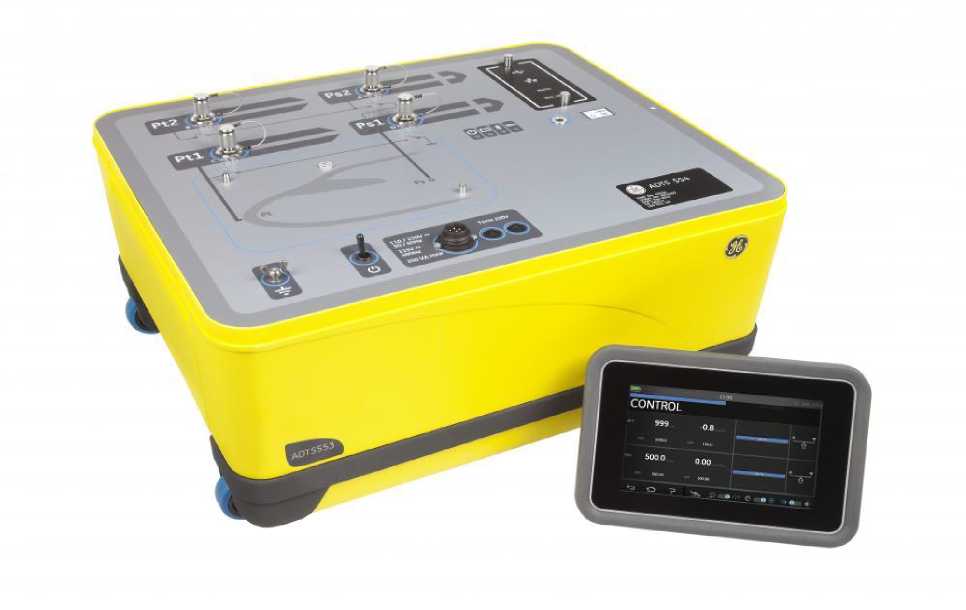

Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 553F
Рисунок 7

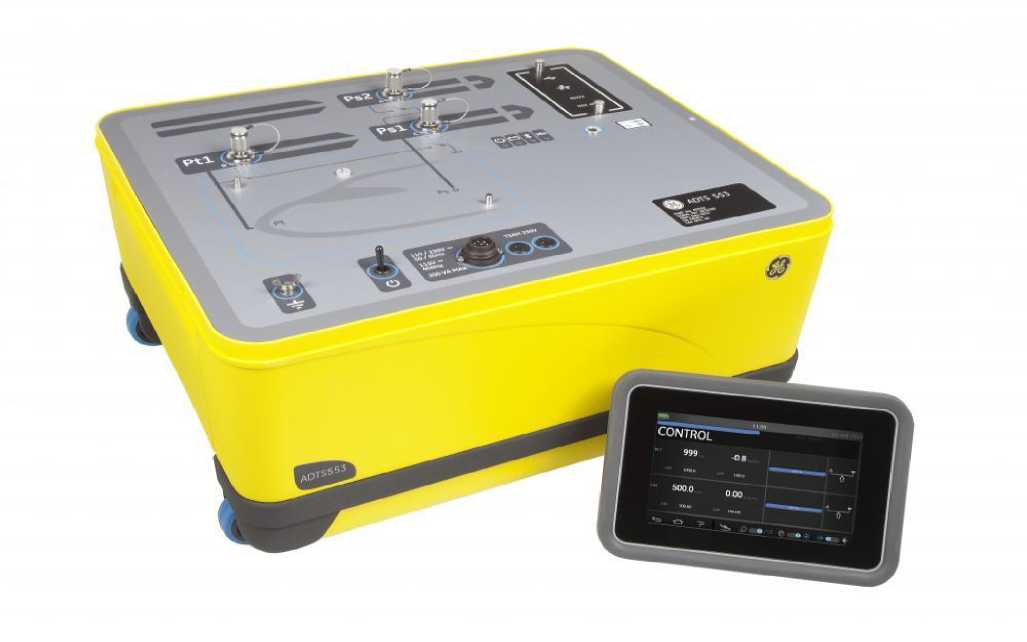

Прибор цифровой для проверки систем воздушных сигналов ADTS, модификации ADTS 554F
Знак утверждения типа
Знак утверждения типананосится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и в виде наклейки на съёмную крышку прибора цифрового для проверки систем воздушных сигналов ADTS.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам цифровым для проверки систем воздушных сигналов ADTS
1 ГОСТ Р 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па».
2 Техническая документация фирмы Druck Limited, Великобритания.
Поверка
Поверкаосуществляется по документу РТ-МП-3375-443-2016 «ГСИ. Приборы цифровые для проверки систем воздушных сигналов ADTS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.07.2016 г.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Основные средства поверки:
- калибратор давление PACE 1000 c верхним пределом измерений абсолютного давления 350 кПа, с допускаемой приведённой погрешностью ±0,005 % от верхнего предела измерений (Госреестр № 51784-12);
- манометр грузопоршневой серии 2000, модель 2465 с диапазоном измерения абсолютного давления от 1,4 до 700 кПа, с допускаемой относительной погрешностью ±0,003 % от измеряемой величины (Госреестр № 28674-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Druck Limited, Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 OFH, UK
Тел: +44 (0) 116 231 4314: факс: +44 (0) 116 231 4192
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Тел: (495) 544-00-00
Конструктивно приборы цифровые для проверки систем воздушных сигналов ADTS выполнены в виде единого корпуса, в котором расположены от двух до четырёх измерительных преобразователей давления, микроконтроллер, жидкокристаллический дисплей, электроклапана и источники вакуума и давления.
Принцип действия приборов цифровых для проверки систем воздушных сигналов ADTS основан на измерении частоты собственных колебаний кремниевого измерительного преобразователя давления в зависимости от механического напряжения, вызываемых изменением давления. Частотный сигнал поступает на вход аналогово-цифрового преобразователя (АЦП), где преобразуется в цифровой код, и далее поступает в микроконтроллер, который вычисляет значение измеренного давления и формирует сигналы, управляющие работой электроклапанов и источников вакуума и давления прибора.
Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 403 и ADTS 403 Mk2 имеют настольную и панельную конструкцию для установки в приборную стойку, не имеют встроенного источника вакуума и давления.
Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 405 и ADTS 405 Mk2 имеют три исполнения: ADTS 405 и ADTS 405 Mk2, ADTS 405F и ADTS 405F Mk2, ADTS 405С и ADTS 405C Mk2. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405 и ADTS 405 Mk2 имеют панельную конструкцию для установки в приборную стойку. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405F и ADTS 405F Mk2 - специальное портативное исполнение, позволяющее проводить измерения на борту самолёта или в полевых условиях; имеют герметичный корпус, встроенные источники давления и вакуума и могут быть оснащёны ручным терминалом для дистанционного управления. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405C и ADTS 405C Mk2 - специальное мобильное исполнение для работы в условиях аэропорта, ангара или цеха. Приборы смонтированы на тележке, оснащены источниками давления и вакуума и линейным переключателем пневматических каналов LSU-100 для централизованного проведения комплексных проверок всех аэрометрических систем воздушного судна.
Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 542F, ADTS 552F, ADTS 553F и ADTS 554F имеют специальное портативное исполнение, позволяющее проводить измерения на борту самолёта или в полевых условиях. Приборы имеют прочные герметичные корпуса, встроенные источники давления и вакуума и сенсорные ручные терминалы для дистанционного управления. Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 542F выпускаются в двух исполнениях.
Общий вид приборов цифровых для проверки систем воздушных сигналов ADTS приведен на рисунках 1 - 6.
Во избежание несанкционированного вскрытия корпуса приборов цифровых для проверки систем воздушных сигналов ADTS защищены разрушающейся при вскрытии наклейкой с нанесённой надписью «Calibration void if seal is broken». В случае попытки вскрытия корпуса целостность наклейки нарушается.
Таблица 3
Наименование характеристики |
Значение характеристики приборов цифровых для проверки систем воздушных сигналов ADTS | |||
модификации ADTS 403 |
модификации ADTS 403 Mk2 |
модификации ADTS 405, ADTS 405F |
модификации ADTS 405 Mk2, ADTS 405F Mk2 | |
1 |
2 |
3 |
4 |
5 |
Канал статического давления | ||||
Диапазон задания и диапазон измерений абсолютного давления, кПа |
от 3,5 до 135,5 |
от 3,5 до 135,5 |
от 3,5 до 135,5 |
от 3,5 до 135,5 |
Пределы допускаемой абсолютной погрешности прибора, Па |
±10 |
±10 |
±10 |
±10 |
Канал полного давления | ||||
Диапазон задания и диапазон измерений абсолютного давления, кПа |
от 3,5 до 350 |
от 3,5 до 350 |
от 3,5 до 270; от 3,5 |
от 3,5 до 270; от 3,5 |
Окончание таблицы 3
1 |
2 |
3 |
4 |
5 |
до 350 |
до 350 | |||
Пределы допускаемой по- |
±0,01 % от |
±0,01 % от |
±(0,012 % от |
±(0,012 % от |
грешности |
верхнего |
верхнего |
измеряемого |
измеряемого |
предела |
предела |
давления + |
давления + | |
измерений |
измерений |
0,007 % от верхнего предела измерений) |
0,007 % от верхнего предела измерений) | |
Напряжение питания, В, не |
100±10/ |
100±10/ |
100±10/ |
100±10/ |
более |
120±10/ |
120±10/ |
120±10/ |
120±10/ |
230±10 |
230±10 |
230±10 |
230±10 | |
Потребляемая мощность, В •А, не более |
200 |
200 |
400; 500 (для ADTS 405F) |
400; 500 (для ADTS 405F Mk2) |
Габаритные размеры (ДхШхВ), мм, не более |
483x432x178 |
483x432x178 |
485x270x305; 762x320x480 (для ADTS 405F) |
485x270x305; 762x320x480 (для ADTS 405F Mk2) |
Масса, кг, не более |
13 |
13 |
13; 35 (для ADTS 405F) |
13; 35 (для ADTS 405F Mk2) |
Условия эксплуатации: - диапазон температуры | ||||
окружающей среды, °С |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
- относительная влажность, | ||||
% |
от 0 до 90 (без |
от 0 до 90 (без |
от 0 до 90 (без |
от 0 до 90 (без |
конденсации) |
конденсации) |
конденсации) |
конденсации) |
Таблица 4
Наименование характеристики |
Значение характеристики приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
модификация ADTS 542F |
модификация ADTS 552F |
модификация ADTS 553F |
модификация ADTS 554F | |
1 |
2 |
3 |
4 |
5 |
Канал статического давления | ||||
Диапазон задания и диапазон измерений абсолютного давления, кПа |
от 9,2 до 113,0 |
от 5,6 до 113,0; от 3,5 до 140,0 |
от 5,6 до 113,0; от 3,5 до 140,0 |
от 5,6 до 113,0; от 3,5 до 140,0 |
Пределы допускаемой абсолютной погрешности прибора, Па |
±10 |
±10 |
±10 |
±10 |
Канал полного давления | ||||
Диапазон задания и измерения абсолютного давления, кПа |
от 9,2 до 199,7 |
от 5,6 до 199,7; от 3,5 |
от 5,6 до 199,7; от 3,5 |
от 5,6 до 199,7; от 3,5 |
Окончание таблицы 4
1 |
2 |
3 |
4 |
5 |
до 199,7 |
до 199,7 |
до 199,7 | ||
Пределы допускаемой абсолютной погрешности прибо- |
от ±10 |
±10 |
±10 |
±10 |
ра, Па |
до ±13 | |||
Напряжение питания, В, не |
100±10/ |
100±10/ |
100±10/ |
100±10/ |
более |
120±10/ |
120±10/ |
120±10/ |
120±10/ |
230±10 |
230±10 |
230±10 |
230±10 | |
Потребляемая мощность, В •А, не более |
200 |
250 |
250 |
250 |
Г абаритные размеры (ДхШхВ), мм, не более |
300х320х420 |
300х425х525 |
300х425х525 |
300х425х525 |
Масса, кг, не более |
14,0 |
22,0 |
23,5 |
24,5 |
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
от 0 до +50 |
- относительная влажность, | ||||
% |
от 0 до 95 (без |
от 0 до 95 (без |
от 0 до 95(без |
от 0 до 95(без |
конденсации) |
конденсации) |
конденсации |
конденсации |
