Сведения о средстве измерений: 69579-17 Датчики давления

Номер по Госреестру СИ: 69579-17
69579-17 Датчики давления
(UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441)

Назначение средства измерений:
Датчики давления серии UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441 (далее -датчики), предназначены для непрерывных измерений и преобразования абсолютного давления в жидкости или газе в аналоговый выходной сигнал постоянного тока.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161315
ID в реестре СИ - 383715
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Druck Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2695 от 2017.12.04 Об утверждении типов средств измерений

Наличие аналогов СИ: Датчики давления (UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Druck Limited"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63707-16
12.04.2026
Калибраторы давления, DPI 611, DPI 612
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
65545-16
27.10.2026
Приборы цифровые для проверки систем воздушных сигналов, ADTS
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
66482-17
26.01.2027
Приборы цифровые для измерения давления, DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
68438-17

Датчики давления, PTX 661-13G-3433
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
68793-17

Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
68794-17

Датчики давления, UNIK 5900 мод. PTX 59B2-TC-A2-CB-H1-RP
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
69579-17

Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
70048-17

Датчики давления, UNIK 5900 мод. PTX 59J2-TC-A3-CC-H4-RR
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
70163-18
16.01.2023
Датчики давления, UNIK серии 5000, 5600, 5700, 5800 и 5900
Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года

Кто поверяет Датчики давления (UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики давления (UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам давления серии UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Druck Limited», Великобритания.

Поверка

Поверка

осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-60 (Регистрационный № 58794-14).

Мультиметр цифровой Agilent 34401A (Регистрационный № 16500-97).

Манометры абсолютного давления МПА-15 (Регистрационный № 4222-74).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.


Изготовитель

Фирма «Druck Limited», Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, England Телефон: +44 (0) 116-231-7100, факс: +44 (0) 116-2317103

Заявитель

Общество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123317, г. Москва, ул. Пресненская наб., д.10
Телефон: +7 (495) 937-11-11, факс: +7 (495) 937-11-12

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru

Принцип действия датчиков давления серии UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441 основан на преобразовании упругой деформации первичного пьезорезистивного преобразователя в пропорциональный унифицированный электрический сигнал. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, которое затем усиливается, формируется и преобразуется в унифицированный токовый выходной сигнал.

Датчики давления серии UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441 состоят из измерительного модуля давления и электронного преобразователя, конструктивно объединенных в корпусе из нержавеющей стали. Измерительный модуль давления состоит из стального корпуса, на основании которого закреплен первичный преобразователь давления, изготовленный из монокристаллического кремния. Измерительная мембрана датчиков выполнена из сплава Хастеллой.

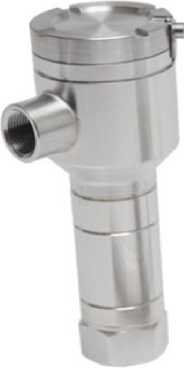

Фотография общего вида датчиков представлена на рисунке 1.

Внешний вид. Датчики давления (UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков давления серии UNIK 5900

модели PTX 59J2-TD-A2-CC-H1-RP-5441

Пломбирование датчиков не предусмотрено.


Комплектность преобразователей представлена в таблице 2.

Таблица 2 - Комплектность средств измерений

Наименование

Количество

Датчик давления серии UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441

2 шт.

Паспорт

2 экз.


приведены в таблице 1.

Таблица 1 - датчиков давления серии

UNIK 5900 модели PTX 59J2-TD-A2-CC-H1-RP-5441

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, бар (кПа)

от 0 до 25,8 (от 0 до 2580)

Выходной сигнал постоянного тока, мА

от 4 до 20

Пределы допускаемой приведённой погрешности, % (от диапазона измерений):

- при температуре окружающей среды

от +21 до +25 °С (включ.)

- при температуре окружающей среды

от -40 до +21 °С (не включ.) и св .+25 °С

±0,1

±1,5

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +100

90

Напряжение питания постоянного тока, В

от 7 до 28

Габаритные размеры (длинахширинахвысота), мм

154,5Х109,4Х60

Масса, кг, не более

1,8
