Номер по Госреестру СИ: 70004-17
70004-17 Расходомеры
(TriMeter®-Optic)
Назначение средства измерений:
Расходомеры TriMeter®-Optic (далее - расходомеры) предназначены для измерения скорости потока, объемного (в рабочих условиях) расхода газообразных сред (дымовых, факельных и технологических газов) в дымоходах (трубопроводах) диаметром от 200 до 12000 мм.
Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 3
Внешний вид.
Расходомеры
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.12.2027
Номер записи - 161793
ID в реестре СИ - 384193
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация Optic-F, TriMeter®-Optic, Optic-W,
Производитель
Изготовитель - Компания "Optical Scientific, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2967 от 2017.12.26 Об утверждении типов средств измерений
№2796 от 2019.11.25 О внесении изменений в ОТ СИ и переоформление свидетельства об утверждении типа Системы контроля промышленных выбросов автоматические CEMS- 2000Т, CEMS-2000A
№2299 от 2021.10.18 О внесении изменений в сведения об утвержденных типах средств измерений
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№2617 от 2022.10.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№825 от 2024.03.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Расходомеры (TriMeter®-Optic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70004-17 Расходомеры (TriMeter®-Optic) Компания "Optical Scientific, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
65800-16 Генераторы сигналов высокочастотные (Г4-233) АО "Нижегородское НПО им.М.В.Фрунзе" (РОССИЯ г.Нижний Новгород) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Кто поверяет Генераторы сигналов высокочастотные (Г4-233)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы сигналов высокочастотные (Г4-233)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В расходомере используется встроенное программное обеспечение (далее - ПО), которое загружается в энергонезависимую память вычислительного блока.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |
|
прошивка микропроцессора фотоприемника |
прошивка микропроцессора блока вычислительного | |
|
Идентификационное наименование ПО |
Optical Flow System (OFS) | |
|
OFS upper processor (OFSUP) |
Digital Signal Processor OFSdigital module (DSP OFSDM) | |
|
Номер версии (идентификационный номер) ПО *) |
015Q |
Не ниже 62S 04/06/2012 |
|
*) - часть номера версии, задаваемая календарной датой в формате мм/дд/гггг | ||
Блок вычислительный имеет встроенную аппаратную защиту от несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию. Защита включается на заводе-изготовителе при производстве.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосят типографским способом на титульный лист эксплуатационной документации и на шильдике фотоприемника, излучателя, блока вычислительного методом нанесения наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам T riMeter®-OpticГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
Техническая документация завода-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0292-2017 «Расходомеры TriMeter®-Optic. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 22 июля 2017 г.
Основные средства поверки:
установка эталонная аэродинамическая 1-го разряда по ГОСТ Р 8.886-2015 с диапазоном воспроизведения скорости воздушного потока не менее, чем у поверяемого расходомера.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Заявитель
Общество с ограниченной ответственностью «АППЭК-Сервис»(ООО «АППЭК-Сервис»)
ИНН 7804098253
Адрес: 195265, г. Санкт-Петербург, Гражданский пр., 111
Телефон +7 (812) 531-14-07, факс +7 (812) 531-14-40
Web-сайт: www.energycontrol.spb.ru, www.trimeter.spb.ru
E-mail: info@appec.spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия расходомера основан на измерении среднего времени перемещения локальных неоднородностей газового потока на определенном участке пути.
Расходомер состоит из двух основных компонентов: блока вычислительного настенного или стоечного монтажа и датчика скорости потока, состоящего из излучателя света и фотоприёмника, которые устанавливаются на противоположных сторонах трубопровода (воздуховода).
Блок вычислительный служит для приема сигналов фотоприемника, самодиагностики алгоритма обработки входных сигналов и параметров электропитания, передачи и индикации измеренных значений. Блок вычислительный осуществляет преобразование скорости потока и вычисление средней скорости потока, в зависимости от исполнения при введённых значениях площади сечения трубопровода вычисляет объемный расход газового потока или массовый расход при дополнительном вводе сигналов от внешних преобразователей температуры и давления.
Фотоприемник и излучатель датчика скорости устанавливаются на противоположных сторонах трубопровода. Излучатель посылает безопасный для глаз красный световой луч перпендикулярно потоку. Фотоприёмник фиксирует теневые пятна (метки), образуемые неоднородной плотностью потока при прохождении луча, на двух фотоматрицах, установленных на известном расстоянии между собой, осуществляет цифровую фильтрацию сигналов и пересылает полезные сигналы в блок вычислительный. Блок вычислительный распознает «одинаковые метки» на разных фотоматрицах, измеряет время прохождения одинаковыми метками известного расстояния и выполняет расчёт средней скорости потока по диаметру трубопровода. При подключении внешних преобразователей температуры и давления обеспечивает вычисление массового расхода газового потока (расхода, приведенного к стандартным условиям) без нормирования погрешности.
В рабочей среде с содержанием пыли для предотвращения загрязнения оптических линз предусмотрена система продувки излучателя и фотоприемника.
Для защиты оптических элементов фотодатчика и излучателя от загрязнений, химических воздействий и высокой температуры измеряемой среды, для обеспечения монтажа/демонтажа датчика под давлением предусмотрена возможность установки на выходе излучателя и на входе фотоприемника механических средств защиты, соответствующих рабочим условиям - отсекающих полнопроходных клапанов условным диаметром DN100, высокотемпературных защитных стекол и уплотнений.
Блок вычислительный преобразует скорость потока в выходной электрический аналоговый сигнал (4-20мА), пропорциональный значениям средней скорости потока в сечении трубопровода и/или расхода (опция), одновременную индикацию этих значений и диагностических сообщений на дисплее прибора, а также передачу данных по интерфейсу RS232.
Общий вид блока вычислительного, фотоприемника, излучателя и мест пломбирования приведен на рисунках 1, 2 и 3. Для предотвращения несанкционированного доступа к настройкам расходомера TriMeter®-Optic производится пломбирование крышек блока вычислительного, фотоприемника и излучателя.
Расходомеры выпускаются моделей Optic-C, Optic-W, Optic-F, отличающихся диапазоном измерений скорости потока и чувствительностью к загрязнениям измеряемой среды.
Для применения расходомера требуются минимальные прямолинейные измерительные участки 2DN до и 1DN после места монтажа датчика скорости.
а)
б)

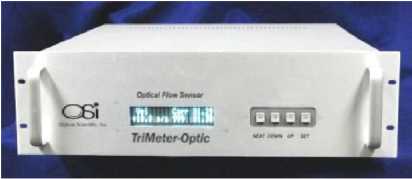

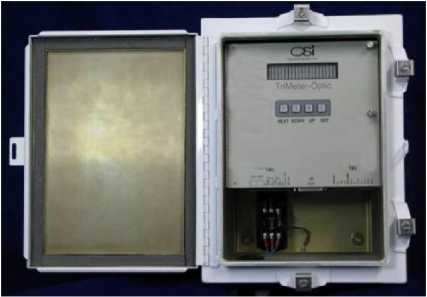

Рисунок 1 - Общий вид блока вычислительного а) настенный монтаж; б) стоечный монтаж
Излучатель
Фотоприемник

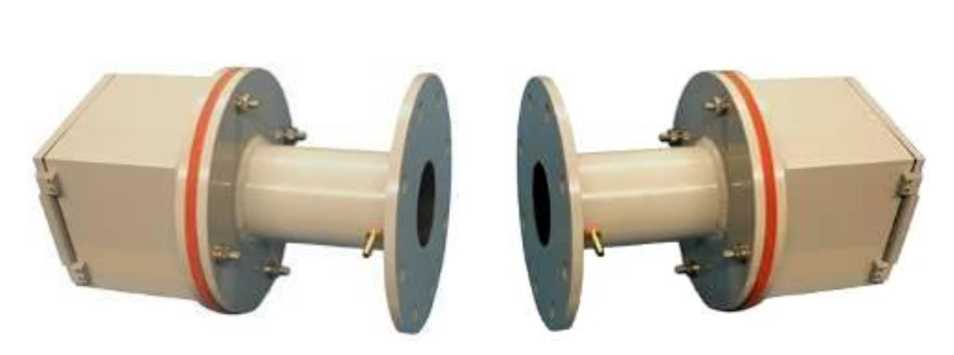

Рисунок 2 - Общий вид фотоприемника и излучателя
Настенный монтаж
Стоечный монтаж

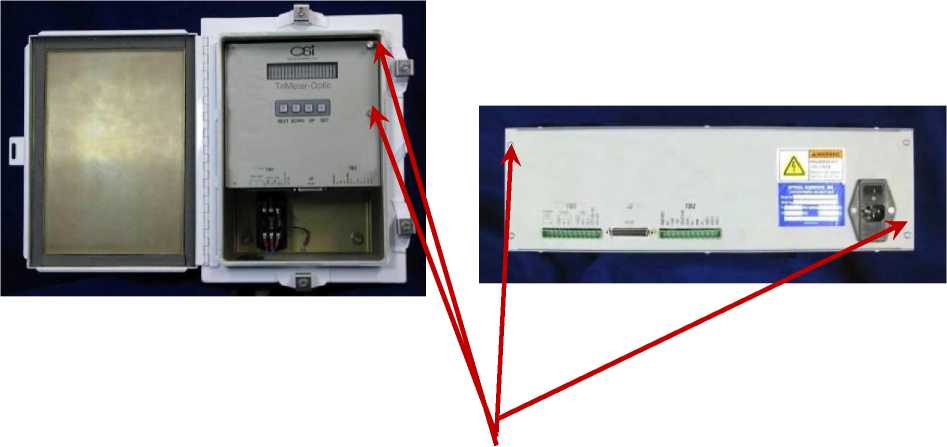

Места пломбирования
Фотоприемник/излучатель
Рисунок 3 - Места пломбирования
Таблица 2 - Метрологические характеристики расходомеров
|
Наименование характеристики |
Значение | ||
|
Модель расходомера |
Optic-C |
Optic-W |
Optic-F |
|
Диапазон измерений скорости потока V, м/с |
от 0,1 до 40 |
от 0,1 до 40 |
от 0,03 до 100 |
|
Диапазон измерений объемного расхода в рабочих условиях, Q, м3/ч |
от S^Vmin до SA'max, где S - площадь трубопровода, м2 Vmin и Vmax - нижний и верхний пределы измерений скорости соответственно, м/ч | ||
|
Пределы допускаемой относительной погрешности измерений скорости потока в рабочих условиях, бу, % |
±2 (при V > 0,5 м/с) ±1/V (при V < 0,5 м/с) | ||
|
Пределы допускаемой относительной погрешности измерений объемного расхода в рабочих условиях, 6q1), % |
±(бу+0,5) | ||
|
Примечание: 1) - без учета погрешности измерения площади сечения газохода | |||
Таблица 3 - Основные технические характеристики расходомеров
|
Наименование характеристики |
Значение | ||
|
Модель расходомера |
Optic-C |
Optic-W |
Optic-F |
|
Область применения |
Чистые газы |
Загрязненные, дымовые газы |
Факельные газы |
|
Диаметр трубопровода, мм |
от 300 до 10000 |
от 200 до 12000 |
от 300 до 10000 |
|
Загрязнение среды измерения, коэффициент прозрачности не менее |
0,10 |
0,05 |
0,05 |
|
Диапазон рабочих температур измеряемой среды, °С |
от - 601) | ||
|
Давление (избыточное) измеряемой среды, МПа, не более |
2,0 (в зависимости от температуры измеряемой среды) | ||
|
Температура окружающей среды, °С Блок вычислительный:
Излучатель и фотоприемник |
от -15 до +40 от -60 до +60 от -60 до +60 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
Модель расходомера |
Optic-C |
Optic-W |
Optic-F | |
|
Относительная влажность | ||||
|
окружающего воздуха при 35 °С, %, не более | ||||
|
Блок вычислительный: | ||||
|
- стоечный |
80 | |||
|
- настенный |
100 | |||
|
Излучатель и фотоприемник |
100 | |||
|
Выходные сигналы: аналоговый, мА |
4-20 | |||
|
цифровой |
RS232 | |||
|
Напряжение питания переменного тока блока вычислительного с |
от 100 до 240 | |||
|
фотоприемником и излучателем, В | ||||
|
Потребляемая мощность, В •А, не более Блок вычислительный с фотоприемником |
40 | |||
|
Излучатель |
18 | |||
|
Защита от воздействий окружающей среды Блок вычислительный: - стоечный; |
IP20 | |||
|
- настенный; |
IP65 | |||
|
Излучатель |
IP65 | |||
|
Фотоприемник |
IP65 | |||
|
Габаритные размеры (высота, ширина, длина), мм, не более Блок вычислительный: | ||||
|
- стоечный; |
130; 430; 510 | |||
|
- настенный; |
300; 400; 250 | |||
|
Излучатель и фотоприемник |
150; 150; 140 | |||
|
Масса, кг, не более Блок вычислительный: | ||||
|
- стоечный; |
6 | |||
|
- настенный. |
7 | |||
|
Излучатель / фотоприемник |
5/5 | |||
|
Средний срок службы, лет |
12 | |||
|
Средняя наработка на отказ, ч |
75000 | |||
|
Примечание: | ||||
|
1) Расходомер измеряет скорость |
газа бесконтактным методом, верхний предел | |||
|
температуры газов не нормирован при принятии |
мер защиты оптики от контакта с | |||
|
газовой средой, указанных в Руководстве по эксплуатации. При измерении чистых газов | ||||
|
при температуре измеряемой среды |
ниже +70 |
С необходимо применить средства | ||
|
подогрева газов на измерительном |
участке в |
соответствии с Руководством по | ||
|
эксплуатации расходомера. | ||||
