Номер по Госреестру СИ: 69492-17
69492-17 Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги
(Нет данных)
Назначение средства измерений:
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги (далее по тексту - Система или АСКУ ТЭР) предназначена для измерений объемного расхода, давления и температуры воды и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в водяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измерения массового расхода, температуры и давления мазута. Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги предназначена для технического учета топливно-энергетических ресурсов.

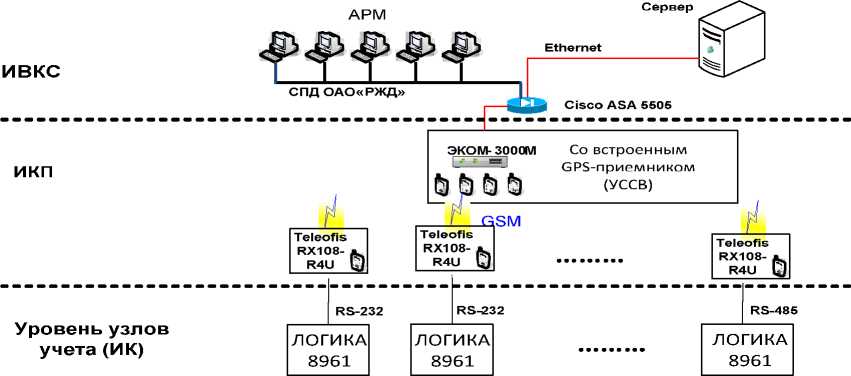

Внешний вид.
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги
Рисунок № 1
Внешний вид.
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги
Рисунок № 2
Внешний вид.
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161246
ID в реестре СИ - 383646
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Отраслевой центр внедрения новой техники и технологий"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2618 от 2017.11.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24560-03 |
Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
1 год | |
|
24560-07 01.04.2012 |
Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
1 год | |
|
30161-05 01.11.2010 |
Измерители универсальные локомотивные продольных, поперечных и вертикальных ускорений, ЛИРУ-ЕКС ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
1 год | |
|
30735-05 01.01.2011 |
Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии и мощности в сетевых районах железной дороги, АИИСКУ-СРЖДУ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
6 лет | |
|
30736-05 01.01.2011 |
Системы автоматизированные коммерческого учета электроэнергии и мощности "АСКУЭ ЖУ", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
6 лет |
|
31903-06 01.09.2011 |
Системы автоматизированные испытания рессорных пружин электропоездов, Лазер-ЭП ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
1 год | |
|
32525-06 01.09.2011 |
Регистраторы параметров работы тепловоза, РПРТ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
1 год | |
|
34993-07 03.08.2017 |
Линии автоматизированные измерений и сортировки пружин рессорного комплекта грузовых вагонов, Лазер-М ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
35537-07 |
Система автоматизированная коммерческого учета топливно-энергетических ресурсов вагонного ремонтного депо Челябинск (АСКУ ТЭР ВЧДР Челябинск), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
3 года | |
|
35575-07 |
Система автоматизированная коммерческого учета топливно-энергетических ресурсов железнодорожного узла Свердловск-Сортировочный (АСКУ ТЭР ЖУ Свердловск-Сортировочный), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
3 года | |
|
36684-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги (АСКУ ТЭР Горьковской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
36685-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги (АСКУ ТЭР Южно-Уральской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
36686-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги (АСКУ ТЭР Западно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
36687-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги (АСКУ ТЭР Свердловской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
36688-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Калининградской железной дороги (АСКУ ТЭР Калининградской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
37486-08 01.05.2013 |
Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
39317-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги - вторая очередь (АСКУ ТЭР Западно-Сибирской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
39318-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - вторая очередь (АСКУ ТЭР Свердловской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
39319-08 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги - вторая очередь (АСКУ ТЭР Горьковской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
42456-09 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - третья очередь (АСКУ ТЭР Свердловской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
42635-09 01.01.2015 |
Установки для испытания пневматического и электропневматического тормозов пассажирского состава, УСОТ-ПС, (ИСТОК-3) ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
45920-10 28.04.2020 |
Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
48721-11 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги - третья очередь (АСКУ ТЭР Южно-Уральской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
48722-11 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Восточно-Сибирской железной дороги (АСКУ ТЭР Восточно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
48723-11 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Забайкальской железной дороги (АСКУ ТЭР Забайкальской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50287-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50288-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50289-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50290-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50291-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50292-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50293-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северо-Кавказской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50294-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50295-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50296-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50297-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50338-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Западно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50377-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Дальневосточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50378-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50379-12 |
Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
51502-12 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Октябрьской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
51503-12 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
51504-12 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Красноярской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52142-12 |
Каналы измерительно-информационные узлов учета № 142 - 188 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52328-12 |
Каналы измерительно-информационные узлов учета №№ 202 - 218 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52329-12 |
Каналы измерительно-информационные узлов учета №№ 193 - 198 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52330-12 |
Каналы измерительно-информационные узлов учета №№ 125 - 146 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52331-12 |
Каналы измерительно-информационные узлов учета №№ 108 - 124 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52332-12 |
Каналы измерительно-информационные узлов учета №№ 55 - 60 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52333-12 |
Каналы измерительно-информационные узлов учета №№ 114 - 118 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52334-12 |
Каналы измерительно-информационные узлов учета №№ 62 - 67 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52449-13 |
Каналы измерительно-информационные узлов учета №№ 294 - 302 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52450-13 |
Каналы измерительно-информационные узлов учета №№ 73 - 88 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
52451-13 |
Каналы измерительно-информационные узлов учета №№ 289 - 301 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55853-13 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по эксплуатации зданий и сооружений - структурного подразделения Северной железной дороги - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55854-13 |
Каналы измерительно-информационные узлов учета № 147 - 160 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55855-13 |
Каналы измерительно-информационные узлов учета № 219 - 238 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55856-13 |
Каналы измерительно-информационные узлов учета № 68 - 78 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55857-13 |
Каналы измерительно-информационные узлов учета № 320 - 335 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55858-13 |
Каналы измерительно-информационные узлов учета № 125 - 130 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55859-13 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
55860-13 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
56014-13 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
59836-15 |
Каналы измерительно-информационные узлов учета № 239 - 254 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
60064-15 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
60065-15 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
60066-15 |
Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
2 года |
|
69492-17 |
Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД и ПО СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО СУБД и специализированного программного пакета ПК «Энергосфера».
Операционная система Microsoft Windows Server 2008 - лицензия VM005705482.
Пакеты клиентских лицензий Windows Server 2008 VM005497205 (5 лицензий) и VM005497221 (5 лицензий).
ПК «Энергосфера» лицензия ES-S-1000-19-12000-1552, включая лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екатеринбург (включая лицензии на СУБД Microsoft SQL Server).
Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).
Пакет Microsoft Office - лицензия 5FRMD-8CPCK-MNB14-GFWTG-F7TKT.
Метрологически значимой частью специализированного ПО ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков и УСПД.
ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
|
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b |
|
Другие идентификационные данные, если имеются |
ПО ПК «Энергосфера» |
Метрологически значимой частью ПО УСПД является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков. ПО УСПД не влияет на метрологические характеристики Системы.
Идентификационные данные библиотеки libecom.so приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libecom.so |
|
Номер версии (идентификационный номер) ПО |
11.159 |
|
Цифровой идентификатор ПО |
d394e4969e78e00aae4cf8fb375da0e9 |
|
Другие идентификационные данные, если имеются |
Внутреннее ПО УСПД «ЭКОМ-3000» |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (d), %, при доверительной вероятности, равной 0,95
Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации и на шильдик сервера системы (указан на рисунке 3) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе: «Методика (методы) измерений количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного и массового расхода воды, массового расхода (массы) пара и мазута с использованием системы автоматизированной комплексного учета топливно-энергетических ресурсов Приволжской железной дороги».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе автоматизированной комплексного учета топливно-энергетических ресурсов Приволжской железной дороги
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-3992-500-2017 «ГСИ. Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15.09.2017 г.
Основные средства поверки:
-
- средства поверки в соответствии с документами на средства измерений, входящие в состав АСКУ ТЭР;
-
- радиочасы МИР РЧ-02, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46656-11;
-
- термогигрометр ИВА-6, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46434-11;
-
- вольтамперфазометр ПАРМА ВАФ®-А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22029-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и (или) наклейки, наносится на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Отраслевой центр внедрения новой техники и технологий» (ЗАО «ОЦВ»)
ИНН 7717130165
Адрес: 129626, г. Москва, 3-я Мытищинская ул., д.10, стр. 8
Телефон: +7 (495) 933-33-43
Заявитель
Общество с ограниченной ответственностью «РЕСУРС» (ООО «РЕСУРС»)
Адрес: 119415, г. Москва, пр. Вернадского, д. 39, офис 417
Юридический адрес: 119415, г. Москва, пр. Вернадского, д. 39, этаж 4, комната 13 Телефон: +7 (926) 878-27-26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»). Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000» (далее по тексту - УСПД ЭКОМ-3000 или УСПД), является сложной трех уровневой структурой с централизованным управлением и распределенной функцией измерения.
Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту - ИК), каждый из которых включает средства измерений физических величин, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - Госреестр). ИК обеспечивают измерения, вычисления и сохранение в архиве измеренных параметров, которые передаются на верхние уровни АСКУ ТЭР.
Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня системы, ее обработку и хранение.
Верхний уровень (информационно-вычислительный) представляет собой информационно-вычислительный комплекс системы (далее по тексту - ИВКС).
В состав ИВКС входят:
-
- сервер;
-
- автоматизированные рабочие места (далее по тексту - АРМ);
-
- каналообразующие аппаратные средства.
ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации всей системы.
На сервере установлены система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователейй, и специализированный программный комплекс "Энергосфера".
Информационный обмен данными между УСПД и ИВКС (сервером) организован посредством локальной сети Ethernet. Подключение УСПД к сети передачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.
Лист № 2
Всего листов 15 Представителями теплоснабжающей организации опломбированы следующие блоки теплосчетчиков:
- корпус измерительного блока;
- преобразователи расхода и термопреобразователи сопротивления на трубопроводе ;
- корпус модуля .
Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.
Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках (тепловычислителях), УСПД, сервере, АРМ.
Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.
АСКУ ТЭР решает следующие задачи:
-
- измерение часовых приращений параметров энергопотребления;
-
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
-
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
-
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
-
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
-
- диагностика и мониторинг функционирования технических и программных средств АСКУ ТЭР;
-
- конфигурирование и настройка параметров АСКУ ТЭР;
-
- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения времени и даты часов компонентов АСКУ ТЭР);
-
- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.
АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту - подсистема АСКУ ТЭР):
-
- тепловой энергии воды (ТЭ);
-
- холодного водоснабжения (ХВС);
-
- пара;
-
- мазута.
Подсистемы АСКУ ТЭР состоят из измерительно-информационных каналов (далее по тексту - ИИК). Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.
Состав ИК представлен в таблице 1.
Таблица 1 - Состав ИК
|
Название ИИК |
Наименование СИ, тип СИ, № Госреестра СИ |
|
1 |
2 |
|
ИИК ТЭ воды (узел учета № 1), ИИК массового расхода воды (узлы учета № 1, 2) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1, 2), Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 1 - 2), Госреестр № 35477-12 | |
|
ИИК температуры наружного воздуха |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
1 |
2 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
Узел учета № 1. Котельная ТЧ-13 ст. Ершов. УУ ТЭ, общий вывод | |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
|
ИИК температуры воды (подающий и обратный трубопровод) |
Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 2. Котельная ТЧ-13 ст. Ершов. УУ ХВС, подпитка ТЭ | |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, ПРЭМ Ду65, Госреестр № 17858-11 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК ТЭ пара (узлы учета № 3 - 5), ИИК массового расхода (массы) пара (узлы учета № 3 - 5) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 3 - 5), Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 3 - 5), Госреестр № 35477-12 | |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры наружного воздуха |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
Узел учета № 3. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 1 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 4. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 2 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 5. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 3 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
1 |
2 |
|
ИИК ТЭ пара (узлы учета № 6, 7), ИИК массового расхода (массы) пара (узлы учета № 6, 7) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 6, 7) Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 6, 7), Госреестр № 35477-12 | |
|
ИИК температуры наружного воздуха |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
Узел учета № 6. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 4 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 7. Котельная ТЧ-12 ст. Сенная. УУ пара с котла № 5 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК ТЭ воды (узел учета № 8), ИИК массового расхода воды (узлы учета № 8, 9) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 8, 9), Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 8, 9), Госреестр № 35477-12 | |
|
ИИК температуры наружного воздуха |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
Узел учета № 8. Котельная ТЧ-11 ст. Саратов 2. УУ ТЭ, общий вывод | |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, МастерФлоу Ду200, Госреестр № 31001-12 |
|
ИИК температуры воды (подающий и обратный трубопровод) |
Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 9. Котельная ТЧ-11 ст. Саратов 2. УУ ХВС, подпитка ТЭ | |
|
ИИК объемного расхода воды |
Преобразователь расхода электромагнитный, ПРЭМ Ду 50, Госреестр № 17858-11 |
|
ИИК избыточного давления воды |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
1 |
2 |
|
ИИК ТЭ пара (узлы учета № 10 - 12), ИИК массового расхода (массы) пара (узлы учета № 10 - 12) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 -12), Госреестр № 54511-13, в том числе: Тепловычислитель, СПТ961 (общий на узлы учета № 10 -12), Госреестр № 35477-12 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры наружного воздуха |
Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
Узел учета № 10. Котельная ст. Нефтяная. УУ пара с котлов № 1 и № 2
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду250, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
Узел учета № 11. Котельная ст. Нефтяная. УУ пара с котла № 3
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
Узел учета № 12. Котельная ст. Нефтяная. УУ пара с котла № 4
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК ТЭ пара (узлы учета № 13 - 16), ИИК массового расхода (массы) пара (узлы учета № 13 - 16) |
Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 13 -16), Госреестр № 54511-13, в том числе: Тепловычислитель, СПТ961 (общий на узлы учета № 13 -16), Госреестр № 35477-12 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры наружного воздуха |
Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
Узел учета № 13. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 1
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
1 |
2 |
|
Узел учета № 14. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 2 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 15. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 3 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 16. Котельная ДОП-2 ст. Волгоград. УУ пара с котла № 4 | |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК ТЭ пара (узлы учета № 17 - 20), ИИК массового расхода (массы) пара (узлы учета № 17 - 20) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 17 -20), Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 17 -20), Госреестр № 35477-12 | |
|
ИИК температуры воды |
Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
|
ИИК температуры наружного воздуха |
Термопреобразователь измерительный с унифицированным выходным сигналом, ТПТУ, Госреестр № 37365-08 |
|
Узел учета № 17. Котельная г |
"Ч-4 ст. Максим Горький. УУ пара с котла № 1 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 18. Котельная г |
"Ч-4 ст. Максим Горький. УУ пара с котла № 2 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 19. Котельная г |
"Ч-4 ст. Максим Горький. УУ пара с котла № 3 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
1 |
2 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 20. Котельная г. |
"Ч-4 ст. Максим Горький. УУ пара с котла № 4 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
ИИК ТЭ пара (узлы учета № 23, 24), ИИК массового расхода (массы) пара (узлы учета № 23, 24) |
Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 21 -24), Госреестр № 54511-13, в том числе: |
|
Тепловычислитель, СПТ961 (общий на узлы учета № 21 -24), Госреестр № 35477-12 | |
|
ИИК температуры наружного воздуха |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК температуры воды |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
Узел учета № 21. Котельная г. |
"Ч-2 ст. Верхний Баскунчак. УУ мазута котла № 1 |
|
ИИК массового расхода мазута |
Расходомер массовый, Promass 80F Ду25, Госреестр № 15201-11 |
|
ИИК давления мазута |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 22. Котельная г. |
"Ч-2 ст. Верхний Баскунчак. УУ мазута котла № 2 |
|
ИИК массового расхода мазута |
Расходомер массовый, Promass 80F Ду25, Госреестр № 15201-11 |
|
ИИК давления мазута |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 23. Котельная г. |
"Ч-2 ст. Верхний Баскунчак. УУ пара с котла № 1 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду 150, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Узел учета № 24. Котельная г. |
"Ч-2 ст. Верхний Баскунчак. УУ пара с котла № 2 |
|
ИИК расхода пара |
Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, Госреестр № 42775-14 |
|
ИИК температуры пара |
Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10 |
|
ИИК избыточного давления пара |
Датчик избыточного давления, Метран-55, Госреестр № 18375-08 |
|
Примечания:
| |
Рисунок 1 - Структурно-функциональная схема АСКУ ТЭР
пломбирование
Рисунок 2 - Место пломбирования сервера АСКУ ТЭР
Рисунок 3 - Место нанесения знака утверждения типа
Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуатации/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям, указанным в руководствах по эксплуатации измерительных компонентов теплосчетчиков ЛОГИКА 6961.
Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных преобразователей измеряют объемный расход, температуру и давление теплоносителя в
Лист № 9 Всего листов 15 трубопроводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотности и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961 вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с последующим отображением на дисплее и архивированием параметров.
Теплосчетчик ЛОГИКА 6961 (тепловычислитель СПТ961) посредством интерфейса RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключен к GSM модему TELEOFIS RX108-R4U, который передает данные, хранящиеся в теплосчетчике ЛОГИКА 6961, на УСПД.
УСПД осуществляют хранение измерительной информации и журналов событий, передачу результатов измерений через GSM модемы на сервер и АРМ АСКУ ТЭР и при помощи программного обеспечения (далее по тексту - ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента. Возможно считывание информации с теплосчетчиков как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).
АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД с коррекцией времени по источнику точного времени составляют ±1 мс. Ход часов УСПД при отсутствии коррекции по сигналам проверки времени не более ±3 с/сут.
Шкала времени таймера УСПД синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ±1 с.
Сличение времени внутренних таймеров теплосчетчиков со шкалой времени таймера УСПД один раз в сутки, корректировка осуществляется при расхождении времени ±1 с.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Расходомеры массовые |
Promass 80F Ду 25 |
2 шт. |
|
Преобразователи расхода вихревые |
ЭМИС-ВИХРЬ-200 Ду250 |
1 шт. |
|
Преобразователи расхода |
вихревыеЭМИС-ВИХРЬ- 200 Ду200 |
5 шт. |
|
Преобразователи расхода вихревые |
ЭМИС-ВИХРЬ-200 Ду 150 |
9 шт. |
|
Преобразователи расхода вихревые |
ЭМИС-ВИХРЬ-200 Ду 125 |
3 шт. |
|
Преобразователи расхода электромагнитные |
ПРЭМ Ду 65 |
1 шт. |
|
Преобразователи расхода электромагнитные |
ПРЭМ Ду 50 |
1 шт. |
|
Преобразователи расхода электромагнитные |
МастерФлоу Ду 200 |
4 шт. |
|
Комплекты термопреобразователей сопротивления |
КТПТР-01 |
2 компл. |
|
Термометры сопротивления из платины технические |
ТПТ-1-3 |
28 шт. |
|
Термопреобразователи измерительные с унифицированным выходным сигналом |
ТПТУ |
5 шт. |
|
Датчики давления |
Метран-55 |
26 шт. |
|
Т еплосчетчики |
Логика 6961 |
8 шт. |
|
Т епловычислители |
СПТ961 |
8 шт. |
|
Устройства GSM связи (GSM модемы TELEOFIS RX108-R4U с антеннами ANTEY-905) |
- |
8 шт. |
|
УСПД со встроенным GPS-приемником |
ЭКОМ-3000 |
1 шт. |
|
Сервер |
- |
1 шт. |
|
Специализированное программное обеспечение |
ПК «Энергосфера» |
1 шт. |
|
Методика поверки |
РТ-МП-3992-500-2017 |
1 экз. |
|
Паспорт-формуляр |
ТМЖИ.411916.029.ФО |
1 экз. |
Лист № 14 Всего листов 15
Таблица 4 - Метрологические характеристики
|
Подсистема АСКУ ТЭР |
№ узла учета |
Название измерительноинформационных каналов (ИИК) |
Диапазон измерений ИИК |
Границы интервала допускаемой погрешности* ИИК в рабочих условиях эксплуатации АСКУ ТЭР при доверительной вероятности, равной 0,95 |
|
1 |
2 |
3 |
4 |
5 |
|
ТЭ (1) |
1 |
ИИК тепловой энергии воды:
подающего и обратного трубопровода от +5 до +20 °С включ.;
включ. |
от 2,75 до 14,12 Гкал |
(6) ±5 % |
|
(6) ±3 % | ||||
|
ИИК массового расхода воды |
от 110 до 600 т/ч |
(6) ±1,2 % | ||
|
ИИК объемного расхода воды |
от 110 до 600 м3/ч |
(6) ±1,1 % | ||
|
8 |
ИИК тепловой энергии воды:
подающего и обратного трубопровода от +5 до +20 °С включ.;
включ. |
от 1,8 до 4,0 Гкал |
(6) ±5 % | |
|
(6) ±3 % | ||||
|
ИИК массового расхода воды |
от 100 до 160 т/ч |
(6) ±1,2 % | ||
|
ИИК объемного расхода воды |
от 100 до 160 м3/ч |
(6) ±1,1 % | ||
|
1, 8 |
ИИК температуры воды |
от +40 до +100 °С |
(Д) ±0,5 °С | |
|
ИИК давления воды |
от 0,3 до 0,8 МПа |
(Y) ±1 % | ||
|
ХВС (2) |
2 |
ИИК массового расхода воды |
от 2,4 до 85,0 т/ч |
(6) ±1,2 % |
|
ИИК объемного расхода воды |
от 2,4 до 85,0 м3/ч |
(6) ±1,1 % | ||
|
9 |
ИИК массового расхода воды |
от 0,72 до 65,00 т/ч |
(6) ±1,2 % | |
|
ИИК объемного расхода воды |
от 0,72 до 65,00 м3/ч |
(6) ±1,1 % | ||
|
2, 9 |
ИИК температуры воды |
от +2 до +20 °С |
(Д) ±0,3 °С | |
|
ИИК давления воды |
от 0,1 до 0,6 МПа |
(Y) ±1,0 % | ||
|
пара (3) |
3, 4, 5 |
ИИК тепловой энергии пара |
от 3 до 8 Г кал |
(6) ±4 % |
|
ИИК массового расхода пара |
от 6,3 до 7,0 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,45 до 1,40 МПа |
(Y) ±0,6 % | ||
|
ИИК температуры пара |
от +140 до+200 °С |
(Д) ±0,8 °С |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
пара (3) |
6, 7 |
ИИК тепловой энергии пара |
от 8,3 до 39,0 Гкал |
(6) ±4 % |
|
ИИК массового расхода пара |
от 11,9 до 19,3 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,75 до 1,25 МПа |
(y) ±0,6 % | ||
|
ИИК температуры пара |
от +140 до +240 °С |
(Д) ±0,9 °С | ||
|
10 |
ИИК тепловой энергии пара |
от 5,9 до 16,8 Гкал |
(6) ±4 % | |
|
ИИК массового расхода пара |
от 6 до 45 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,5 до 0,9 МПа |
(y) ±0,6 % | ||
|
ИИК температуры пара |
от +150 до +180 °С |
(Д) ±0,8 °С | ||
|
11, 12 |
ИИК тепловой энергии пара |
от 4 до 45 Гкал |
(6) ±4 % | |
|
ИИК массового расхода пара |
от 4,0 до 16,8 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,45 до 0,70 МПа |
(Y) ±0,6 % | ||
|
ИИК температуры пара |
от +150 до +180 °С |
(Д) ±0,8 °С | ||
|
13 - 20, 23 |
ИИК тепловой энергии пара |
от 2,5 до 27,2 Гкал |
(6) ±4 % | |
|
ИИК массового расхода пара |
от 2,1 до 10,0 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,5 до 0,7 МПа |
(Y) ±0,6 % | ||
|
13 - 15, 17 - 20, 23 |
ИИК температуры пара |
от +140 до +180 °С |
(Д) ±0,9 °С | |
|
16 |
ИИК температуры пара |
от +140 до +180 °С |
(Д) ±1 °С | |
|
24 |
ИИК тепловой энергии пара |
от 6,0 до 43,5 Гкал |
(6) ±4 % | |
|
ИИК массового расхода пара |
от 11,9 до 16,0 т/ч |
(6) ±3 % | ||
|
ИИК давления пара |
от 0,25 до 0,70 МПа |
(Y) ±0,6 % | ||
|
ИИК температуры пара |
от +130 до +180 °С |
(Д) ±0,8 °С | ||
|
3 - 5, 6, 7, 10 - 16, 23, 24 |
ИИК температуры воды |
от +2 до +20 °С |
(Д) ±0,4 °С | |
|
17 - 20 |
ИИК температуры воды |
от +2 до +20 °С |
(Д) ±0,5 °С | |
|
мазута (4) |
21 |
ИИК массового расхода мазута |
от 0,18 до 0,35 т/ч |
(6) ±0,75 % |
|
22 |
ИИК массового расхода мазута |
от 0,15 до 0,40 т/ч |
(6) ±0,75 % | |
|
21, 22 |
ИИК давления мазута |
от 0,1 до 0,4 МПа |
(Y) ±1 % | |
|
ИИК температуры мазута |
от +60 до +100 °С |
(Д) ±0,6°С | ||
|
ИИК температуры наружного воздуха |
от +5 до +50 °С |
(Д) ±0,5°С |
Примечания:
1. Названия узлов учета указаны в таблице 1.
*- 6 - границы интервала допускаемой относительной погрешности ИИК.
-
- Д - границы интервала допускаемой абсолютной погрешности ИИК.
-
- y - границы интервала допускаемой приведенной погрешности ИИК (приведены к диапазону измерений ИИК).
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 от +5 до +50 95 от 84 до 106,7 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12±1; 24±1 |
|
- напряжение переменного тока, В |
от 187 до 244 |
|
- частота (переменный ток), Гц |
50±1 |
|
Ход часов компонентов АСКУ ТЭР, с/сут, не более |
±5 |
