Линия состоит из оптической системы, включающей четыре лазерных дальномера, гидравлической системы, пресса гидравлического, специализированного электронного процессора и устройства измерений перемещений, состоящего из бесконтактных концевых датчиков индукционного типа, датчика угловых перемещений, устройства преобразования линейных перемещений в угловые и электронного устройства, преобразующего выходные сигналы датчика в значения линейных размеров пружины.

Принцип действия линии основан на измерении перемещения упорной поверхности, на которую устанавливается пружина, путем измерения угла поворота зубчатого колеса, соединенного с зубчатым ремнем. Один конец ремня жестко закреплен на упорной

поверхности, а на другом конце ремня свободно подвешен груз, обеспечивающий его постоянное натяжение. Угол поворота зубчатого колеса при помощи фотоэлементов и электронного устройства преобразуется в расстояние, на которое перемещается упорная поверхность силового блока;

В основу измерения внешнего и внутреннего диаметров пружины, положен принцип работы лазерного дальномера с фиксацией с помощью оптической системы пятна лазерного луча, отраженного от внутреннего или внешнего края витка пружины;

Сила, сжимающая пружину, создается гидравлическим прессом, оснащенным датчиком давления в гидросистеме пресса, устройством задания давления, обеспечивающим создание номинальных нагрузок.

Управление электроприводом подъема измерительного блока при сканировании лазерным дальномером поверхности пружины осуществляется специализированным электронным процессором. Тип измеряемой пружины определяется с помощью лазерного дальномера.

Обработка измерительной информации и управление линией производится при помощи специализированного электронного процессора. Результаты измерений отображаются на дисплее и печатающем устройстве.

В состав линии входит источник бесперебойного питания, позволяющий поддерживать работоспособность системы в течение 10 минут при выключенном внешнем электропитании.

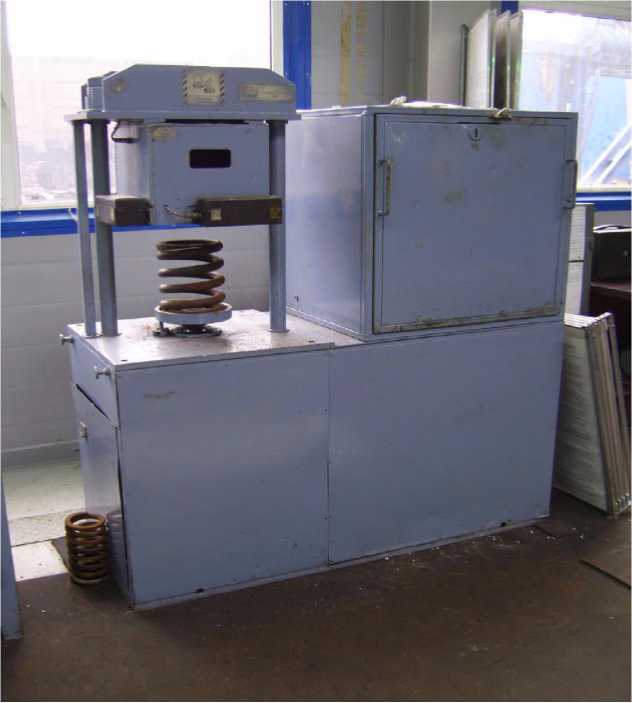

Рисунок 1 - Внешний вид линии

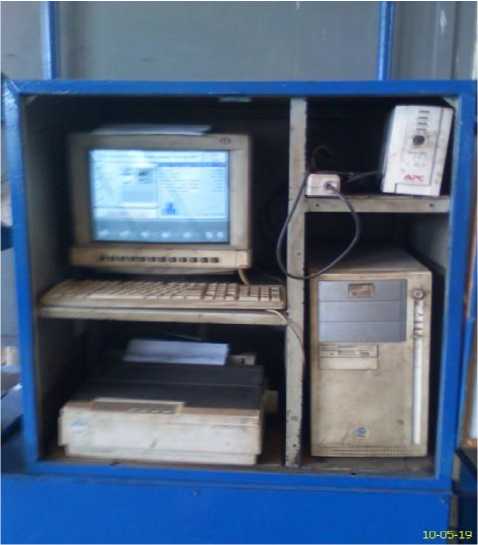

Рисунок 2 - Внешний вид блока управления

Лист № 4 Всего листов 4

Диапазон измерений высоты пружин, мм

Пределы допускаемой абсолютной погрешности линии при измерении высоты пружин, мм

Диапазон измерений диаметра пружин, мм

Пределы допускаемой абсолютной погрешности линии а при измерении

диаметра пружин, мм

Диапазон нагрузок, создаваемых на пружины, кН

Пределы допускаемой погрешности нагрузки, кН                            ±0,4

Диапазон рабочих температур, °С                                 от +5 до +40

Параметры электрического питания от сети трехфазного переменного тока:

• - напряжение, В                                                  от 323 до 418

• - частота, Гц                                                        от 49 до 50

• - потребляемая мощность, кВт, не более                                   4

Габаритные размеры, мм, не более:

- длина

• - ширина

• - высота

Масса, кг, не более

Значение вероятности безотказной работы за 1000 часов Средний срок службы, лет
