Сведения о средстве измерений: 60065-15 Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению

Номер по Госреестру СИ: 60065-15
60065-15 Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД"
(Нет данных)

Назначение средства измерений:
Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД», далее - Система или АСКУ ТЭР, предназначена для измерений объемного расхода, давления и температуры воды и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в водяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измерения массового/объемного расхода, температуры и давления мазута.

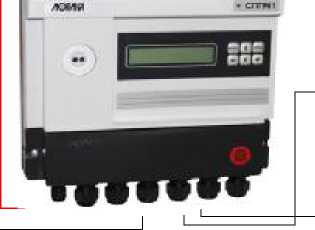

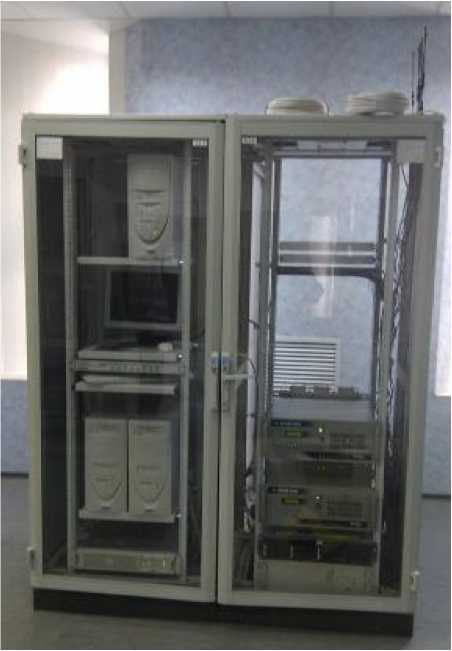

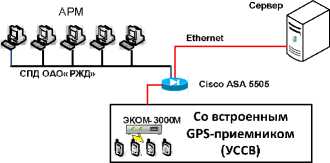

Внешний вид.
Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД"
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150908
ID в реестре СИ - 373308
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ЗАО "Отраслевой центр внедрения новой техники и технологий"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№267 от 2006.02.08 О внесении изменений в Номенклатуру продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация, и Номенклатуру продукции, подлежащей декларированию соответствия

№3546 от 2010.09.13 Об утверждении Перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 27 декабря 2009 г.№347-ФЗ"Технический регламент о безопасности низковольтного оборудования"

№236 от 2015.02.27 Об утверждении типов средств измерений

№474 от 2014.04.15 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федералного закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№7 от 2004.07.22 О внесении изменений и дополнений в Номенклатуру продукции и услуг (работ), в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация, и Номенклатуру продукции, соответствие которой может быть подтверждено декларацией о соответствии

№1573 от 2009.04.29 Об утверждении Перечня национальных стандартов и сводов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№2450 от 2010.06.30 Об утверждении изменений,которые вносятся в перечень национальных стандартов и исводов правил, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г.№123-ФЗ "Технический регламент о требованиях пожарной безопасности", утвержденный приказом Федерального агентства по техническому регулированию и метрологии от 30 апреля 2009 г.№1573

№286 от 2017.02.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) на энергообъектах ОАО "Кузбассэнерго"

№290 от 2019.02.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) на энергообъектах ОАО "Кузбассэнерго"

№832 от 2019.04.17 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№1199 от 2019.05.30 Об утверждении перечней правовых актов и их отдельных частей (положений), содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю в рамках осуществления федерального государственного метрологического надзора и государственного контроля (надзора) за соблюдением обязательных требований национальных стандартов и технических регламентов

№1317 от 2019.06.03 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№1190 от 2020.07.14 Об актуализации Перечня

№1374 от 2020.08.12 ПРИКАЗ. о продлении срока действия свидетельств об утверждении типов СИ 16 шт

№1365 от 2020.08.10 ПРИКАЗ. о продлении типов СИ 16 шт

№1007 от 2022.04.19 О внесении изменений в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности", утвержденный приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2020 г. № 1190

№152 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электрические и электронные приборы" (ТК 019)

№318 от 2023.02.13 О направлении проекта приказа Росстандарта "Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»"

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

Наличие аналогов СИ: Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24560-03	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
24560-07 01.04.2012	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30161-05 01.11.2010	Измерители универсальные локомотивные продольных, поперечных и вертикальных ускорений, ЛИРУ-ЕКС ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30735-05 01.01.2011	Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии и мощности в сетевых районах железной дороги, АИИСКУ-СРЖДУ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		6 лет
30736-05 01.01.2011	Системы автоматизированные коммерческого учета электроэнергии и мощности "АСКУЭ ЖУ", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	6 лет
31903-06 01.09.2011	Системы автоматизированные испытания рессорных пружин электропоездов, Лазер-ЭП ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
32525-06 01.09.2011	Регистраторы параметров работы тепловоза, РПРТ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
34993-07 03.08.2017	Линии автоматизированные измерений и сортировки пружин рессорного комплекта грузовых вагонов, Лазер-М ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
35537-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов вагонного ремонтного депо Челябинск (АСКУ ТЭР ВЧДР Челябинск), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
35575-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов железнодорожного узла Свердловск-Сортировочный (АСКУ ТЭР ЖУ Свердловск-Сортировочный), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
36684-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги (АСКУ ТЭР Горьковской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36685-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги (АСКУ ТЭР Южно-Уральской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36686-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги (АСКУ ТЭР Западно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	3 года
36687-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги (АСКУ ТЭР Свердловской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
36688-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Калининградской железной дороги (АСКУ ТЭР Калининградской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
37486-08 01.05.2013	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
39317-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги - вторая очередь (АСКУ ТЭР Западно-Сибирской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39318-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - вторая очередь (АСКУ ТЭР Свердловской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39319-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги - вторая очередь (АСКУ ТЭР Горьковской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42456-09	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - третья очередь (АСКУ ТЭР Свердловской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42635-09 01.01.2015	Установки для испытания пневматического и электропневматического тормозов пассажирского состава, УСОТ-ПС, (ИСТОК-3) ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
45920-10 28.04.2020	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	1 год
48721-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги - третья очередь (АСКУ ТЭР Южно-Уральской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48722-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Восточно-Сибирской железной дороги (АСКУ ТЭР Восточно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48723-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Забайкальской железной дороги (АСКУ ТЭР Забайкальской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50287-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50288-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50289-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50290-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50291-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50292-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50293-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северо-Кавказской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50294-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50295-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50296-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50297-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50338-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Западно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50377-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Дальневосточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50378-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50379-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51502-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Октябрьской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51503-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51504-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Красноярской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52142-12	Каналы измерительно-информационные узлов учета № 142 - 188 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52328-12	Каналы измерительно-информационные узлов учета №№ 202 - 218 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52329-12	Каналы измерительно-информационные узлов учета №№ 193 - 198 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52330-12	Каналы измерительно-информационные узлов учета №№ 125 - 146 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52331-12	Каналы измерительно-информационные узлов учета №№ 108 - 124 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52332-12	Каналы измерительно-информационные узлов учета №№ 55 - 60 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52333-12	Каналы измерительно-информационные узлов учета №№ 114 - 118 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52334-12	Каналы измерительно-информационные узлов учета №№ 62 - 67 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52449-13	Каналы измерительно-информационные узлов учета №№ 294 - 302 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52450-13	Каналы измерительно-информационные узлов учета №№ 73 - 88 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52451-13	Каналы измерительно-информационные узлов учета №№ 289 - 301 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55853-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по эксплуатации зданий и сооружений - структурного подразделения Северной железной дороги - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55854-13	Каналы измерительно-информационные узлов учета № 147 - 160 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55855-13	Каналы измерительно-информационные узлов учета № 219 - 238 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55856-13	Каналы измерительно-информационные узлов учета № 68 - 78 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55857-13	Каналы измерительно-информационные узлов учета № 320 - 335 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55858-13	Каналы измерительно-информационные узлов учета № 125 - 130 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55859-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
55860-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
56014-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
59836-15	Каналы измерительно-информационные узлов учета № 239 - 254 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	4 года
60064-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60065-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60066-15	Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
69492-17	Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	3 года

OW_5 Размеры парков СИ организаций

Стоимость 200 руб. или по подписке

Кто поверяет Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" (Нет данных)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД ЭКОМ-3000 и ПО системы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (далее по тексту - СУБД) и специализированного программного пакета ПК «Энергосфера».

Операционная система Microsoft Windows Server 2008 - лицензия VM005718592.

Пакеты клиентских лицензий Windows Server 2008 VM005731314 (5 лицензий) и VM005731333 (5 лицензий). ПК «Энергосфера» лицензия ES-S-1000-19-12000-1555, включая лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екатеринбург.

Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).

Пакет Microsoft Office - лицензия 6QMCW-F2JK2-DYY77-JPB2C-VW6YH.

Метрологически значимой частью специализированного программного обеспечения ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961 и УСПД ЭКОМ-3000.

ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы. Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Другие идентификационные данные, если имеются	ПО ПК «Энергосфера»

Метрологически значимой частью ПО УСПД ЭКОМ-3000 является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961. ПО УСПД ЭКОМ-3000 не влияет на метрологические характеристики Системы.

Идентификационные данные библиотеки libecom.so приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО УСПД ЭКОМ-3000

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libecom.so
Номер версии (идентификационный номер) ПО	11.159
Цифровой идентификатор ПО	d394e4969e78e00aae4cf8fb375da0e9
Другие идентификационные данные, если имеются	Внутреннее ПО УСПД «ЭКОМ-3000»

Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.

Знак утверждения типа

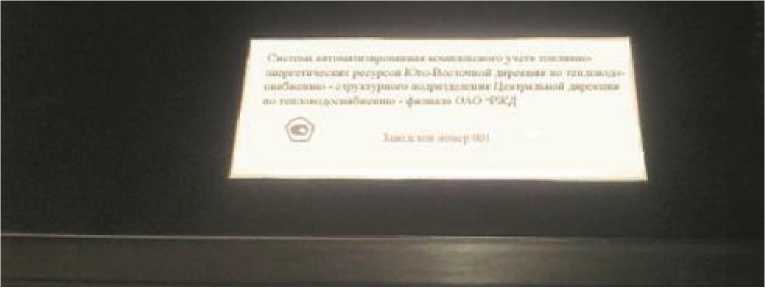

Знак утверждения типа наносится на титульные документации и на шильдик сервера системы (указан на способом.

листы эксплуатационной

рисунке 3) типографским

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика (методы) измерений приведена в документе: «Методика (методы) измерений количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного расхода воды, массового расхода (массы) пара и мазута с использованием системы автоматизированной комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД». Свидетельство об аттестации методики (методов) измерений № 1408/550-01.00229-2014 от 30 октября 2014 г.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к АСКУ ТЭР

1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
2. ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений";
3. Правила учета тепловой энергии и теплоносителя, утвержденные постановлением Правительства РФ от 18 ноября 2013 г.

Поверка

осуществляется по документу МП 1972/550-2014 «ГСИ. Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2014 г.

Средства поверки:

- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы

Global Positioning System (GPS) (Госреестр № 27008-04);

- стенд СКС6, абсолютная погрешность формирования тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 % (для тепловычислителя СПТ961);
- установка расходомерная УМР-1, диапазон воспроизведения расхода от 0,01 до

360 м³/ч, относительная погрешность ± 0,05 %;

- комплексная проливная установка КПУ-400-ЧМ, диапазон задания расходов от 0,4 до 360 м³/ч, погрешность измерения объема не более ± 0,3 %;
- генератор сигналов Г6-27, диапазон частот от 0,3 Гц до 3 МГц, стабильность не менее 0,05 %;
- частотомер электронно-счетный Ч-88, диапазон частот входных сигналов от 0,1 Гц до 200 МГц;
- частотомер Ч3-64, диапазон измерения периода от 0,18 до 900 сек., относительная погрешность измерения периода не более ± 0,03 %;
- поверочная установка для поверки методом измерения массы с основной погрешностью не более ± 0,08 %;
- термометр сопротивления платиновый эталонный ПТС-10М I разряда;
- термостат нулевой ТН 12;- термостат жидкостной ТРЖ;
- мера электрического сопротивления 100 Ом;
- грузопоршневые манометры МП-60М, МП-600, МП-2500 1-го разряда;

-калибраторы давления пневматические Метран-505 Воздух-II, Метран-504 Воздух-I 1-го разряда;

- барометр БОП-1М 1-го разряда;
- вольтметр цифровой В7-68, диапазон измерения напряжения от 16 до 42 В, относительная погрешность измерения напряжения в диапазоне напряжений от 11 до 5 В не более ± 0,05 %;
- мера электрического сопротивления, класс точности 0,002.
- источник постоянного тока напряжением 24 В, переменного тока 220 В и частотой 50 Гц;

Лист № 22 Всего листов 23 - электронный счетчик импульсов амплитудой до 50 В и частотой от 0 до 10 кГц;

- секундомер СТЦ-1, диапазон измерения от 0,5 сек. до 1 ч, погрешность измерения не более ± 0,1 сек.;

- термометр лабораторный ТЛ-4, предел измерения от 0 до 50 ⁰С, цена деления 0,5 ⁰С.

Изготовитель

ЗАО «Отраслевой центр внедрения новой техники и технологий» (ЗАО «ОЦВ»), г. Москва Адрес (юридический и почтовый): 129626, г. Москва, 3-я Мытищинская ул., д.10, стр. 8 Телефон: (495) 933-33-43 доб. 10-25

Заявитель

ООО «РЕСУРС», г. Москва
Адрес (юридический и почтовый): 117420, г. Москва, ул. Наметкина, д. 13, корп.1
Тел. (926) 878-27-26

Испытательный центр

Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
117418 г. Москва, Нахимовский проспект, 31
Тел.(495) 544-00-00, 668-27-40, (499) 129-19-11

АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000» (Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех уровневыми структурами с централизованным управлением и распределенной функцией измерения.

Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -ИК), каждый из которых включает средства измерений физических величин, внесенные в Государственный реестр средств измерений РФ (Федеральный информационный фонд по обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в архиве контролируемых параметров, которые передаются на верхние уровни АСКУ ТЭР.

Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня системы, ее обработку и хранение.

Верхний уровень (информационно-вычислительный) представляет собой

информационно-вычислительный комплекс системы (далее по тексту - ИВКС).

В состав ИВКС входят:

- сервер;
- автоматизированные рабочие места (далее по тексту - АРМ);
- каналообразующие аппаратные средства.

ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации всей системы.

На сервере установлена система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".

Информационный обмен данными между УСПД ЭКОМ-3000 и ИВКС (сервером) организован посредством локальной сети Ethernet. Подключение УСПД ЭКОМ-3000 к сети передачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Защита технических и программных средств АСКУ ТЭР от несанкционированного доступа.

Представителями органов теплонадзора опломбированы следующие блоки теплосчетчиков:

- корпус измерительного блока;

- преобразователи расхода и термопреобразователи сопротивления на трубопроводе ;

- корпус модуля.

Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.

Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках (тепловычислителях), УСПД ЭКОМ-3000, сервере, АРМ.

Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.

АСКУ ТЭР решает следующие задачи:

- измерение часовых приращений параметров энергопотребления;
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АСКУ ТЭР;
- конфигурирование и настройка параметров АСКУ ТЭР;
- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения времени и даты часов компонентов АСКУ ТЭР);
- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.

АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту - подсистема АСКУ ТЭР):

- тепловой энергии воды (ТЭ);
- подпитки ТЭ;
- пара;
- мазута.

Подсистемы учета ТЭ и пара состоят из простых измерительно-информационных каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем последовательных измерительных преобразований, и сложных ИИК, представляющих совокупность простых ИИК.

Подсистемы учета мазута и подпитки ТЭ состоят из простых ИИК. Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.

Таблица 1 - Состав ИК

Название ИИК	Наименование СИ, тип СИ, № Госреестра СИ
1	2
-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1 - 3), Госреестр № 54511-13, в том числе:
-	Тепловычислитель, СПТ961 (общий на узлы учета № 1 - 3), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 1. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 1 ДЕ-25/14
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 2. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 2 ДЕ-25/14
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 3. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 3 ДЕ-25/14
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 4 - 6), ИИК массового расхода (массы) пара (узлы учета № 4 - 6)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 4 - 6), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 4 - 6), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 4. Котельная ст. Елец. Локомотивное депо. УУ пара с котла № 1 ДЕ-25/14
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 5. Котельная ст. Елец. Локомотивное депо. УУ Пара с котла № 2 ДЕ-25/14
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 6. Котельная ст. Елец. Локомотивное депо. УУ Пара с котла № 3 ДЕ-25/14
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 7 - 9) Госреестр № 54511-13, в том числе:
-	Тепловычислитель, СПТ961 (общий на узлы учета № 7 - 9), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 7. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 1 ДЕ-6.5/13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 8. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 2 ДЕ-6.5/13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 9. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 3 ДЕ-6.5/13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 10 -12), ИИК массового расхода (массы) пара (узлы учета № 10 -12)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 - 12), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 10 - 12), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 10. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 1 ДЕ-6.5/13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 11. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 2 ДЕ-6.5/13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 12. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 3 ДЕ-6.5/13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 14), ИИК массового расхода (массы) пара (узел учета № 14)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 13, 14), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 13, 14), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Продолжение таблицы 1

1	2
Узел учета № 13. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 14. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ пара общий ввод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 15), ИИК массового расхода воды (узлы учета № 15, 16)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 15, 16), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 15, 16), Госреестр № 35477-12
Узел учета № 15. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ ТЭ общий ввод
ИИК объемного расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК объемного расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 16. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ подпитка ТЭ
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

	Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 17, 18), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 17, 18), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 17. Котельная ст. Россошь. Локомотивное депо. УУ мазута на котел № 1 ДКВр-10/13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 18. Котельная ст. Россошь. Локомотивное депо. УУ мазута на котлы № 2 (ДЕ-4-14) и № 3 (ДКВр-10/13)
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 19 - 22), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 19 - 22), Госреестр № 54511-13, в том числе:
(массы) пара (узлы учета № 19 - 22)	Тепловычислитель, СПТ961 (общий на узлы учета № 19 - 22), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

1	2
Узел учета № 19. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 1 ДКВр-10/13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 20. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 2 ДЕ-4-14
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 21. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 3 ДКВр-10/13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 22. Котельная	ст. Россошь. Локомотивное депо. УУ пара на собственные нужды
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду50, 0,00016 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 23 - 25), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 23 - 25), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 23. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 1 БЭМ 6,5-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 24. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 2 БЭМ 6,5-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 25. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 3 БЭМ 6,5-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 26 - 28), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 26 - 28), Госреестр № 54511-13, в том числе:
(массы) пара (узлы учета № 26 - 28)	Тепловычислитель, СПТ961 (общий на узлы учета № 26 - 28), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 26. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 1 БЭМ 6,5-13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
Узел учета № 27. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 2 БЭМ 6,5-13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 28. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 3 БЭМ 6,5-13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 29. Котельная ст. Старый Оскол, Локомотивное депо. УУ мазута общий
	Теплосчетчик, ЛОГИКА 6961 (узел учета № 29), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (узел учета № 29), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 30 -33), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 30 - 33), Госреестр № 54511-13, , в том числе:
(массы) пара (узлы учета № 30 - 33)	Тепловычислитель, СПТ961 (общий на узлы учета № 30 - 33), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 30. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 1 Е-2,5-0.9
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 31. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 2 Е-2,5-0.9
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 32. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 3 Е-2,5-0.9
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 33. Котельная ст	Старый Оскол, Локомотивное депо. УУ пара с котла № 4 БЭМ-4-13
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 36), ИИК массового расхода (массы) пара (узел учета № 36)	Теплосчетчик, ЛОГИКА 6961 (узлы учета № 34 - 36), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (узлы учета № 34 - 36), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

1	2
Узел учета № 34. Котельная ст. Таловая, локомотивное депо. УУ мазута на котел № 2 ДЕ-4-14
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 35. Котельная ст. Таловая, локомотивное депо. УУ мазута на котел № 3 ДЕ-4-14
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 36. Котельная ст. Таловая, локомотивное депо. УУ общего вывода пара котлов № 2, 3 ДЕ-4-14
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 38, 39), ИИК массового расхода (массы) пара (узлы учета № 38, 39)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 37 - 39), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 37 - 39), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 37. Котельная ст. Балашов. УУ мазута общий
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 38. Котельная ст. Балашов. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 39. Котельная ст. Балашов. УУ пара на собственные нужды
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду50, 0,00016 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 40), ИИК массового расхода воды (узлы учета № 40, 41)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 40, 41), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 40, 41), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 40. Котельная ст. Балашов. УУ ТЭ общий вывод
ИИК объемного расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК объемного расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 41. Котельная ст. Балашов. УУ подпитка ТЭ
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
ИИК ТЭ пара (узел учета № 43), ИИК массового расхода (массы) пара (узел учета № 43)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 42, 43), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 42, 43), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 42. Котельная ст. Ртищево-2. Котельная основного депо. УУ мазута общий
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 43. Котельная ст. Ртищево-2. Котельная основного депо. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 44), ИИК массового расхода воды (узлы учета № 44, 45)	Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 44, 45), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 44, 45), Госреестр № 35477-12
Узел учета № 44. Котельная ст. Ртищево-2. Котельная основного депо. УУ ТЭ общий вывод
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 45. Котельная ст. Ртищево-2. Котельная основного депо. УУ подпитка ТЭ
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 46 - 48), Госреестр № 54511-13, в том числе:
-	Тепловычислитель, СПТ961 (общий на узлы учета № 46 - 48), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 46. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ подаваемого и рециркуляционного мазута на паровые котлы
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 47. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ мазута на котел ДЕВ-4 № 1
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
Узел учета № 48. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ мазута на котел ДЕВ-4 № 2
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 49), ИИК массового расхода (массы)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 49 - 51), Госреестр № 54511-13, в том числе:
пара (узел учета № 49), ИИК ТЭ воды (узел учета № 50), ИИК массового расхода воды (узлы учета № 50, 51)	Тепловычислитель, СПТ961 (общий на узлы учета № 49 - 51), Госреестр № 35477-12
Узел учета № 49. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80, 0,00038 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 50. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ ТЭ общий вывод
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 51. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ подпитки ТЭ
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК ТЭ пара (узлы учета № 53, 54), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 52 - 54), Госреестр № 54511-13, в том числе:
(массы) пара (узлы учета № 53, 54)	Тепловычислитель, СПТ961 (общий на узлы учета № 52 - 54), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 52. Котельная ст. Поворино локомотивное депо. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 53. Котельная	ст. Поворино локомотивное депо. УУ пара на основной коллектор
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
Узел учета № 54. Котельная ст. Поворино локомотивное депо. УУ пара на малый коллектор
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду65, 0,00023 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 55), ИИК массового расхода воды	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 55, 56), Госреестр № 54511-13, в том числе:
(узлы учета № 55, 56)	Тепловычислитель, СПТ961 (общий на узлы учета № 55, 56), Госреестр № 35477-12
Узел учета № 55. Котельная ст. Поворино локомотивное депо. УУ ТЭ общий вывод
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 56. Котельная ст. Поворино локомотивное депо. УУ подпитка ТЭ
ИИК объемного расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 58), ИИК массового расхода (массы) пара (узел учета № 58)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 57, 58), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 57, 58), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 57. Котельная ст. Мичуринск ТЧР. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 58. Котельная ст. Мичуринск ТЧР. УУ пара общий вывод с котлов Е-2,5-0,9
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 61, 62), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 59 - 62), Госреестр № 54511-13, в том числе:
(массы) пара (узлы учета № 61, 62)	Тепловычислитель, СПТ961 (общий на узлы учета № 59 - 62), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 59. Котельная ст. Отрожка дезпромстанции. УУ мазута на котел № 1 ДКВр 2,5-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду20, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
Узел учета № 60. Котельная ст. Отрожка дезпромстанции. УУ мазута на котел № 2 ДКВр 2,5-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду20, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 61. Котельная ст. Отрожка дезпромстанции. УУ пара с котла № 1
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80, 0,00038 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 62. Котельная ст. Отрожка дезпромстанции. УУ пара с котла № 2
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80, 0,00038 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 64), ИИК массового расхода (массы) пара (узел учета № 64)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 63, 64), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 63, 64), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 63. Котельная ст. Придача. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 64. Котельная ст. Придача. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 66), ИИК массового расхода (массы) пара (узел учета № 66)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 65, 66), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 65, 66), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 65. Котельная ст. Кочетовка-5 ПТОЛ. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 66. Котельная ст. Кочетовка-5 ПТОЛ. УУ общего вывода пара с котлов Е-1-0,9
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Окончание таблицы 1

1	2
ИИК ТЭ пара (узел учета № 68), ИИК массового расхода (массы) пара (узел учета № 68)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 67, 68), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 67, 68), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 67. Котельная ст. Балашов ППВ. УУ мазута общий
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 68. Котельная ст. Балашов ППВ. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80, 0,00038 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 70), ИИК массового расхода (массы) пара (узел учета № 70)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 69, 70), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 69, 70), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 69. Котельная ст. Ртищево-2, ул. Образцова, 2. УУ мазута общий
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 70. Котельная ст. Ртищево-2, ул. Образцова, 2. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду100, 0,00066 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 71. Котельная ст. Лиски, парокотельный участок реф. депо. УУ пара общий вывод
ИИК ТЭ пара, ИИК массового расхода (массы) пара	Теплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13, в том числе:
ИИК ТЭ пара, ИИК массового расхода (массы) пара	Тепловычислитель, СПТ961, Госреестр № 35477-12
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ- 200)Ду250, 0,004 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 72. Котельная ст. Белгород, локомотивное депо. УУ пара общий вывод
ИИК ТЭ пара, ИИК массового расхода (массы) пара	Теплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13, в том числе:
ИИК ТЭ пара, ИИК массового расхода (массы) пара	Тепловычислитель, СПТ961, Госреестр № 35477-12
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Примечания: 1 ИИК ТЭ воды - ИИК тепловой энергии воды; 2 ИИК ТЭ пара - ИИК тепловой энергии пара.

Сигналы с выхода простых ИИК используются для получения результатов косвенных (совокупных) измерений и расчетов, реализуемых теплосчетчиками (тепловычислителями).

УЧЕТ ПОТРЕБЛЯЕМЫХ

ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИХ

РЕСУРСОВ

Рисунок 1 - Структурно-функциональная схема АСКУ ТЭР

УЧЕТ ПРОИЗВЕДЕННЫХ

ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИХ

РЕСУРСОВ

ОТ ПОСТАВЩИКОВ

Расходомеры массовые Promass 80F,

Счетчики-расходомеры

жидкости камерные,

CONTOIL (мод. VZFA)

Преобразователи расхода электромагнитные ПРЭМ

расхода вихревые ЭМИС-ВИХРЬ-200 (ЭВ-200),

УЗЕЛ СВЯЗИ НА БАЗЕ

GSM-модемов TELEOFIS RX600-R2 с антеннами ANTEY-905.

УНИВЕРСАЛЬНЫЕ

ВЫЧИСЛИТЕЛИ “ЛОГИКА СПТ-961.2”

Рисунок 2 - Фотография сервера АСКУ ТЭР

Преобразователи расхода:

- электромагнитные

ПРЭМ;

- вихреакустические

Метран-ЗООПР

К ПОТРЕБИТЕЛЯМ

Рисунок 3 - Место нанесения знака утверждения типа АСКУ ТЭР

Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуата-ции/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям, указанным в руководствах по эксплуатации измерительных компонентов теплосчетчика ЛОГИКА 6961.

Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных преобразователей измеряют объемный расход, температуру и давление теплоносителя в трубопроводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотности и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961 вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с последующим отображением на дисплее и архивированием параметров.

Теплосчетчики ЛОГИКА 6961 (тепловычислители СПТ961) посредством интерфейса RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к GSM модемам TELEOFIS RX600-R2. GSM модемы TELEOFIS RX600-R2 передают данные, хранящиеся в теплосчетчиках ЛОГИКА 6961, на УСПД ЭКОМ-3000. УСПД ЭКОМ-3000 осуществляет хранение измерительной информации и журналов событий, передачу результатов измерений посредством локальной сети Ethernet на сервер системы (ИВКС). Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Сервер АСКУ ТЭР при помощи программного обеспечения (ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента.

Возможно считывание информации с теплосчетчиков ЛОГИКА 6961 как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).

АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику точного времени составляют ±1 мс. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам проверки времени не более ±3 с/сут.

Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ±1 с.

Лист № 16 Всего листов 23

Сличение времени внутренних таймеров теплосчетчиков ЛОГИКА 6961 со шкалой времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при расхождении времени ±1 с.

Таблица 5 - Комплектность АСКУ ТЭР

Наименование	Количество/шт.
1	2
Расходомеры массовые Promass 80S Ду 40	6
Расходомеры массовые Promass 80S Ду 25	11
Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 25	15
Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 20	2
Преобразователи расхода вихревой ЭМИС-ВИХРЬ-200 Ду250	1
Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду200	3
Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду 150	8
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду125	8
Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду100	7
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду80	4
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду65	1
Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду50	2
Преобразователи расхода электромагнитные ПРЭМ Ду 150	2
Преобразователи расхода электромагнитные ПРЭМ ДУ 100	4
Преобразователи расхода электромагнитные ПРЭМ ДУ 40	5

Окончание таблицы 5

1	2
Преобразователи расхода вихреакустические Метран 300ПР Ду200	4
Термометры сопротивления из платины технические ТПТ-1-3	91
Комплекты термопреобразователей сопротивления КТПТР-01	5
Датчики давления Метран-55	83
Теплосчетчики Логика 8961	29
Тепловычислители СПТ961	29
GSM модемы TELEOFIS RX600-R2	19
УСПД ЭКОМ-3000 с ПО	1
Сервер	1
Специализированное программное обеспечение ПК «Энергосфера»	1
Методика поверки МП 1972/550-2014	1

Таблица 4 - Метрологические характеристики измерительно-информационных каналов по подсистемам АСКУ ТЭР

Подсистема АСКУ ТЭР	№ узла учета	Название измерительно-информационных каналов (ИИК)	Диапазон измерений ИИК	Пределы допускаемого значения погрешности ИИК
1	2	3	4	5
ТЭ (1)	15	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,14 до 66,5 Гкал/ч	S ± 5 %
			от 0,14 до 66,5 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 70 до 700 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 70 до 700 м³/ч	S ± 1,1 %
	55	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,14 до 7,0 Гкал/ч	S ± 5 %
			от 0,14 до 7,0 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 28 до 280 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 28 до 280 м³/ч	S ± 1,1 %
	50	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,5 до 9,0 Гкал/ч	S ± 5 %
			от 0,5 до 9,0 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 63 до 630 т/ч	S ± 1,7 %
		ИИК объемного расхода воды	от 63 до 630 м³/ч	S ± 1,6 %
	40	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 25 ⁰С	от 0,14 до 66,5 Гкал/ч	S ± 5 %
		ИИК массового расхода воды	от 70 до 700 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 70 до 700 м³/ч	S ± 1,1 %

Продолжение таблицы 4

1	2	3	4	5
ТЭ (1)	44	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 25 ⁰С	от 0,14 до 7,0 Гкал/ч	S ± 5 %
		ИИК массового расхода воды	от 28 до 280 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 28 до 280 м³/ч	S ± 1,1 %
	15, 40, 44, 50, 55	ИИК температуры воды	от плюс 40 до плюс 100 °С	А ± 0,5 °С
	15, 40, 44, 50, 55	ИИК избыточного давления воды	от 0,1 до 1,0 МПа	Y ± 1,0 %

подпитки ТЭ (2)	16, 41, 45, 51, 56	ИИК массового расхода воды	от 4,5 до 45 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 4,5 до 45 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 2 до плюс 80 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,6 МПа	Y ± 1,0 %
пара (3)	4 - 6	ИИК тепловой энергии пара	от 2,0 до 20 Гкал/ч	S ± 4 %
		ИИК массового расхода пара	от 6,9 до 68,6 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,6 МПа	Y ± 0,6 %
	10 - 12, 20, 33, 43, 58, 64	ИИК тепловой энергии пара	от 1,0 до 10 Гкал/ч	S ± 4 %
		ИИК массового расхода пара	от 2,6 до 25,7 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,3 МПа	Y ± 0,6 %
	14, 19, 21, 26 - 28, 36, 72	ИИК тепловой энергии пара	от 1,0 до 12,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 3,7 до 37,0 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,4 до 1,4 МПа	Y ± 0,6 %
	30 - 32, 38, 53, 66, 70	ИИК тепловой энергии пара	от 0,5 до 9,0 Гкал/ч	S ± 4 %
		ИИК массового расхода пара	от 1,6 до 16,5 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,2 до 0,9 МПа	Y ± 0,6 %
	49, 61, 62, 68	ИИК тепловой энергии пара	от 0,05 до 6,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 0,5 до 10,5 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,3 МПа	Y ± 0,6 %

Продолжение таблицы 4

1	2	3	4	5
пара (3)	22, 39	ИИК тепловой энергии пара	от 0,05 до 4,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 0,4 до 4,1 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,3 МПа	Y ± 0,6 %
	54	ИИК тепловой энергии пара	от 0,05 до 5,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 0,7 до 6,7 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,4 до 0,9 МПа	Y ± 0,6 %
	71	ИИК тепловой энергии пара	от 4,0 до 40,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 5,0 до 110,5 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,3 МПа	Y ± 0,6 %
	4 - 6, 10 - 12, 14, 19 - 22, 26 - 28, 30 - 33, 36, 38, 39, 43, 49, 53, 54, 58, 61, 62, 64, 66, 68, 70 - 72	ИИК температуры пара	от плюс 120 до плюс 200 °С	А ± 0,7 °С
		ИИК температуры воды	от плюс 2 до плюс 20 °С	А ± 0,5 °С
мазута (4)	13	ИИК массового расхода мазута	от 2,5 до 5,0 т/ч	S ± 0,25 %
		ИИК массового расхода мазута	от 2,0 до 3,5 т/ч	S ± 0,25 %
		ИИК давления мазута	от 0,1 до 0,9 МПа	Y ± 1 %
	29, 37, 42, 67, 69	ИИК массового расхода мазута	от 1,5 до 10,0 т/ч	S ± 0,25 %
	29, 37, 42, 67, 69	ИИК давления мазута	от 0,1 до 0,4 МПа	Y ± 1 %
	46, 52, 57, 63, 65	ИИК массового расхода мазута	от 1,0 до 5,0 т/ч	S ± 0,25 %
	46, 52, 57, 63, 65	ИИК давления мазута	от 0,1 до 1,0 МПа	Y ± 1 %
	1 - 3, 7 - 9, 17, 18, 23 -25, 34, 35, 47, 48	ИИК объемного расхода мазута	от 75 до 3000 л/ч	S ± 0,6 %
		ИИК температуры мазута	от плюс 60 до плюс 180 °С	А ± 0,7°С
		ИИК избыточного давления мазута	от 0,2 до 2,0 МПа	Y ±1 %
	59, 60	ИИК объемного расхода мазута	от 30 до 1500 л/ч	S ± 0,6 %
		ИИК температуры мазута	от плюс 60 до плюс 180 °С	А ± 0,7°С
		ИИК избыточного давления мазута	от 0,1 до 0,4 МПа	Y ±1 %
		ИИК температуры наружного воздуха	от плюс 5 до плюс 50 °С	А ± 0,4°С

Примечания:

1 Названия узлов учета указаны в таблице 1;
2 Для узлов учета № 40, 44 относительная погрешность ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 5 до плюс 25 °С не нормирована. Каналы тепловой энергии воды узлов учета № 40, 44 при разности температур подающего и обратного трубопровода от плюс 5 до плюс 25 °С являются информационными;
3 Для узлов учета № 1 - 3, 7 - 9, 17, 18, 23 - 25, 34, 35, 47, 48, 59, 60 относительная погрешность ИИК массового расхода мазута не нормирована. Каналы массового расхода мазута являются информационными;
4 5 - предел допускаемого значения относительной погрешности ИИК;
5 А - предел допускаемого значения абсолютной погрешности ИИК;
6 y - предел допускаемого значения приведенной погрешности ИИК.

Пределы допускаемой абсолютной погрешности внутренних часов компонентов АСКУ ТЭР не более ±5 с/сут.

Условия эксплуатации АСКУ ТЭР:

- температура окружающего воздуха (ИВКС, ИКП), °С
- температура окружающего воздуха (нижний уровень), °С
- влажность при 35 °С, не более, %
- атмосферное давление, кПа
- параметры электрического питания:

от плюс 15 до плюс 25

от плюс 5 до плюс 50 95 от 84 до 106,7

- напряжение (постоянный ток), В
- напряжение (переменный ток), В
- частота (переменный ток), Гц

(12 ± 1); (24 ± 1)

₂₂₀ ^{+10 %}

220 -15 %

50 ± 1

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"

OW_5 Размеры парков СИ организаций

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"

OW_5 Размеры парков СИ организаций

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
