Сведения о средстве измерений: 60064-15 Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД"

Номер по Госреестру СИ: 60064-15
60064-15 Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь
(Нет данных)

Назначение средства измерений:
Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД» - вторая очередь, далее - Система или АСКУ ТЭР, предназначена для измерений объемного расхода, давления и температуры воды и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в водяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измерения массового/объемного расхода, температуры и давления мазута.

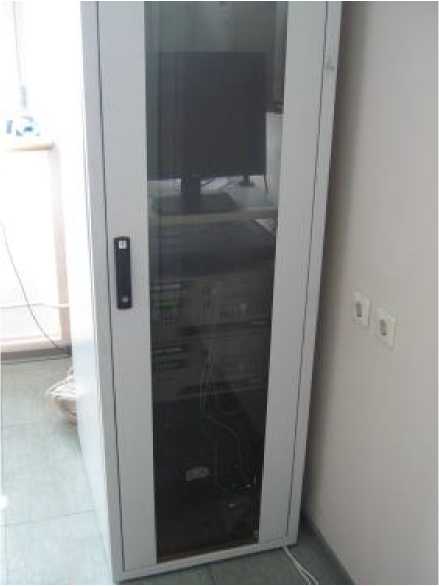

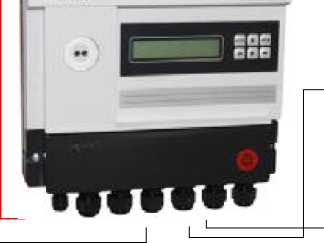

Внешний вид.
Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150907
ID в реестре СИ - 373307
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ЗАО "Отраслевой центр внедрения новой техники и технологий"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№236 от 2015.02.27 Об утверждении типов средств измерений

№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

Наличие аналогов СИ: Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24560-03	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
24560-07 01.04.2012	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30161-05 01.11.2010	Измерители универсальные локомотивные продольных, поперечных и вертикальных ускорений, ЛИРУ-ЕКС ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30735-05 01.01.2011	Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии и мощности в сетевых районах железной дороги, АИИСКУ-СРЖДУ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		6 лет
30736-05 01.01.2011	Системы автоматизированные коммерческого учета электроэнергии и мощности "АСКУЭ ЖУ", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	6 лет
31903-06 01.09.2011	Системы автоматизированные испытания рессорных пружин электропоездов, Лазер-ЭП ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
32525-06 01.09.2011	Регистраторы параметров работы тепловоза, РПРТ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
34993-07 03.08.2017	Линии автоматизированные измерений и сортировки пружин рессорного комплекта грузовых вагонов, Лазер-М ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
35537-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов вагонного ремонтного депо Челябинск (АСКУ ТЭР ВЧДР Челябинск), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
35575-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов железнодорожного узла Свердловск-Сортировочный (АСКУ ТЭР ЖУ Свердловск-Сортировочный), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
36684-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги (АСКУ ТЭР Горьковской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36685-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги (АСКУ ТЭР Южно-Уральской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36686-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги (АСКУ ТЭР Западно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	3 года
36687-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги (АСКУ ТЭР Свердловской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
36688-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Калининградской железной дороги (АСКУ ТЭР Калининградской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
37486-08 01.05.2013	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
39317-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги - вторая очередь (АСКУ ТЭР Западно-Сибирской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39318-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - вторая очередь (АСКУ ТЭР Свердловской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39319-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги - вторая очередь (АСКУ ТЭР Горьковской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42456-09	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - третья очередь (АСКУ ТЭР Свердловской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42635-09 01.01.2015	Установки для испытания пневматического и электропневматического тормозов пассажирского состава, УСОТ-ПС, (ИСТОК-3) ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
45920-10 28.04.2020	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	1 год
48721-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги - третья очередь (АСКУ ТЭР Южно-Уральской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48722-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Восточно-Сибирской железной дороги (АСКУ ТЭР Восточно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48723-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Забайкальской железной дороги (АСКУ ТЭР Забайкальской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50287-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50288-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50289-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50290-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50291-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50292-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50293-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северо-Кавказской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50294-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50295-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50296-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50297-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50338-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Западно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50377-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Дальневосточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50378-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50379-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51502-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Октябрьской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51503-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51504-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Красноярской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52142-12	Каналы измерительно-информационные узлов учета № 142 - 188 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52328-12	Каналы измерительно-информационные узлов учета №№ 202 - 218 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52329-12	Каналы измерительно-информационные узлов учета №№ 193 - 198 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52330-12	Каналы измерительно-информационные узлов учета №№ 125 - 146 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52331-12	Каналы измерительно-информационные узлов учета №№ 108 - 124 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52332-12	Каналы измерительно-информационные узлов учета №№ 55 - 60 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52333-12	Каналы измерительно-информационные узлов учета №№ 114 - 118 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52334-12	Каналы измерительно-информационные узлов учета №№ 62 - 67 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52449-13	Каналы измерительно-информационные узлов учета №№ 294 - 302 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52450-13	Каналы измерительно-информационные узлов учета №№ 73 - 88 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52451-13	Каналы измерительно-информационные узлов учета №№ 289 - 301 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55853-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по эксплуатации зданий и сооружений - структурного подразделения Северной железной дороги - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55854-13	Каналы измерительно-информационные узлов учета № 147 - 160 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55855-13	Каналы измерительно-информационные узлов учета № 219 - 238 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55856-13	Каналы измерительно-информационные узлов учета № 68 - 78 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55857-13	Каналы измерительно-информационные узлов учета № 320 - 335 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55858-13	Каналы измерительно-информационные узлов учета № 125 - 130 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55859-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
55860-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
56014-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
59836-15	Каналы измерительно-информационные узлов учета № 239 - 254 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	4 года
60064-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60065-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60066-15	Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
69492-17	Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	3 года

CL_4 Соотношение между калибровкой и поверкой СИ

В разработке

Кто поверяет Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь (Нет данных)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД ЭКОМ-3000 и ПО системы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (далее по тексту - СУБД) и специализированного программного пакета ПК «Энергосфера».

Операционная система Microsoft Windows Server 2008 - лицензия VM005718592.

Пакеты клиентских лицензий Windows Server 2008 VM005731314 (5 лицензий) и VM005731333 (5 лицензий). ПК «Энергосфера» лицензия ES-S-1000-19-12000-1555, включая лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екатеринбург.

Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).

Пакет Microsoft Office - лицензия 6QMCW-F2JK2-DYY77-JPB2C-VW6YH.

Метрологически значимой частью специализированного программного обеспечения ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961 и УСПД ЭКОМ-3000.

ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы.

Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Другие идентификационные данные, если имеются	ПО ПК «Энергосфера»

Метрологически значимой частью ПО УСПД ЭКОМ-3000 является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961. ПО УСПД ЭКОМ-3000 не влияет на метрологические характеристики Системы.

Идентификационные данные библиотеки libecom.so приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО УСПД ЭКОМ-3000

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libecom.so
Номер версии (идентификационный номер) ПО	11.159
Цифровой идентификатор ПО	d394e4969e78e00aae4cf8fb375da0e9
Другие идентификационные данные, если имеются	Внутреннее ПО УСПД «ЭКОМ-3000»

Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.

Знак утверждения типа

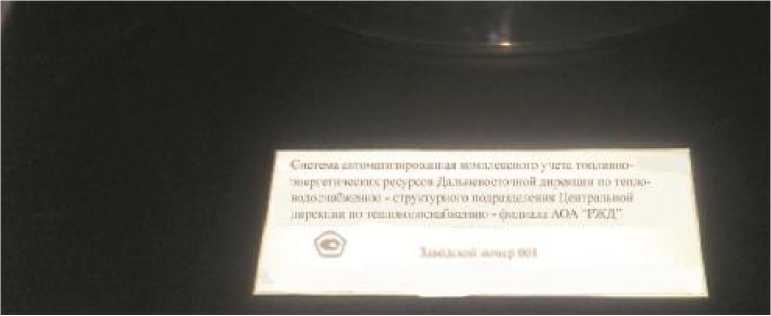

Знак утверждения типа Знак утверждения типа наносится на титульные листы эксплуатационной документации и на шильдик сервера системы (указан на рисунке 3) типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика (методы) измерений приведена в документе: «Методика (методы) измерений количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного расхода воды, массового расхода (массы) пара и мазута с использованием системы автоматизированной комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД» - вторая очередь. Свидетельство об аттестации методики (методов) измерений № 1409/550-01.00229-2014 от 30 октября 2014 г.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к АСКУ ТЭР

1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
2. ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений";
3. Правила учета тепловой энергии и теплоносителя, утвержденные постановлением Правительства РФ от 18 ноября 2013 г.

Поверка

осуществляется по документу МП 1973/550-2014 «ГСИ. Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО «РЖД» - вторая очередь. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2014 г.

Средства поверки:

- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (Госреестр № 27008-04);
- стенд СКС6, абсолютная погрешность формирования тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 % (для тепловычислителя СПТ961);
- установка расходомерная УМР-1, диапазон воспроизведения расхода от 0,01 до 360 м³/ч, относительная погрешность ± 0,05 %;

- комплексная проливная установка КПУ-400-ЧМ , диапазон задания расходов от 0,4 до 360 м³/ч, погрешность измерения объема не более ± 0,3 %;

- установка поверочная газовая типа УПВ-01, диапазон расходов от 40 до 10000 м³/ч, пределы основной относительной погрешности ± 0,33 %);

- генератор сигналов Г 6-27, диапазон частот от 0,3 Гц до 3 МГц, стабильность не менее 0,05 %;

- частотомер электронно-счетный Ч-88, диапазон частот входных сигналов от 0,1 Гц до 200 МГц;

- частотомер Ч3-64, диапазон измерения периода от 0,18 до 900 сек., относительная погрешность измерения периода не более ± 0,03 %;

- поверочная установка для поверки методом измерения массы с основной погрешностью не более ± 0,08 %;

- термометр сопротивления платиновый эталонный ПТС -10М I разряда;

- термостат нулевой ТН 12;- термостат жидкостной ТРЖ;

- мера электрического сопротивления 100 Ом;

- грузопоршневые манометры МП -60 М , МП -600, МП -2500 1-го разряда;

-калибраторы давления пневматические Метран-505 Воздух-II, Метран-504 Воздух-I 1-го разряда;

- барометр БОП-1 М 1-го разряда;
- вольтметр цифровой В7-68, диапазон измерения напряжения от 16 до 42 В, относительная погрешность измерения напряжения в диапазоне напряжений от 11 до 5 В не более ± 0,05 %;
- мера электрического сопротивления, класс точности 0,002.
- источник постоянного тока напряжением 24 В, переменного тока 220 В и частотой 50 Гц;
- электронный счетчик импульсов амплитудой до 50 В и частотой от 0 до 10 кГц;
- секундомер СТЦ-1, диапазон измерения от 0,5 с до 1 ч, погрешность измерения не более ± 0,1 сек.;
- термометр лабораторный ТЛ-4, предел измерения от 0 до 50 ⁰С, цена деления 0,5 ⁰С.

Изготовитель

ЗАО «Отраслевой центр внедрения новой техники и технологий» (ЗАО «ОЦВ»), г. Москва Адрес (юридический и почтовый): 129626, г. Москва, 3-я Мытищинская ул., д.10, стр. 8 Телефон: (495) 933-33-43 доб. 10-25

Заявитель

ООО «РЕСУРС», г. Москва

Адрес (юридический и почтовый): 117420, г. Москва, ул. Наметкина, д. 13, корп.1 Тел. (926) 878-27-26

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).

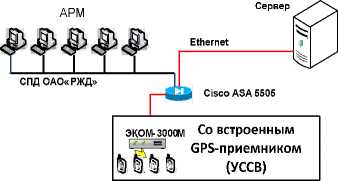

АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000» (Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех уровневыми структурами с централизованным управлением и распределенной функцией измерения.

Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -ИК), каждый из которых включает средства измерений физических величин, внесенные в Государственный реестр средств измерений РФ (Федеральный информационный фонд по обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в архиве контролируемых параметров, которые передаются на верхние уровни АСКУ ТЭР.

Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня системы, ее обработку и хранение.

Верхний уровень (информационно-вычислительный) представляет собой

информационно-вычислительный комплекс системы (далее по тексту - ИВКС).

В состав ИВКС входят:

- сервер;
- автоматизированные рабочие места (далее по тексту - АРМ);
- каналообразующие аппаратные средства.

ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации всей системы.

На сервере установлена система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".

Информационный обмен данными между УСПД ЭКОМ-3000 и ИВКС (сервером) организован посредством локальной сети Ethernet. Подключение УСПД ЭКОМ-3000 к сети передачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Защита технических и программных средств АСКУ ТЭР от несанкционированного доступа.

Представителями органов теплонадзора опломбированы следующие блоки теплосчетчиков:

- корпус измерительного блока;

- преобразователи расхода и термопреобразователи сопротивления на трубопроводе ;

- корпус модуля.

Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.

Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках (тепловычислителях), УСПД ЭКОМ-3000, сервере, АРМ.

Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.

АСКУ ТЭР решает следующие задачи:

- измерение часовых приращений параметров энергопотребления;
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АСКУ ТЭР;
- конфигурирование и настройка параметров АСКУ ТЭР;
- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения времени и даты часов компонентов АСКУ ТЭР);
- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.

АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту - подсистема АСКУ ТЭР):

- тепловой энергии воды (ТЭ);
- подпитки ТЭ;
- холодного водоснабжения (ХВС);
- пара;
- мазута.

Подсистемы учета ТЭ и пара состоят из простых измерительно-информационных каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем последовательных измерительных преобразований, и сложных ИИК, представляющих совокупность простых ИИК.

Подсистемы учета мазута, подпитки ТЭ и ХВС состоят из простых ИИК.

Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.

Таблица 1 - Состав ИК

Название ИИК	Наименование СИ, тип СИ, № Госреестра СИ
1	2
-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1, 2), Госреестр № 54511-13, в том числе:
-	Тепловычислитель, СПТ961 (общий на узлы учета № 1, 2), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 1. Котельная ст. Вяземский. ТЧ. УУ мазута котла № 1
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 2. Котельная ст. Вяземский. ТЧ. УУ мазута котла № 2
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 3), ИИК массового расхода (массы) пара (узел учета № 3), ИИК ТЭ воды (узел учета № 4), ИИК массового расхода воды (узел учета № 4)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 3, 4), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 3, 4), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 3. Котельная ст. Вяземский. ТЧ. УУ пара с котлов общий
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду150,0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55,Госреестр № 18375-08
Узел учета № 4. Котельная ст. Вяземский. ТЧ. УУ ТЭ
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
ИИК ТЭ пара (узлы учета № 6, 7), ИИК массового расхода (массы) пара (узлы учета № 6, 7)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 5 - 7), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 5 - 7), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 5. Котельная ст. Сибирцево. УУ подаваемого и рециркуляционного мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 6. Котельная ст. Сибирцево. УУ пара с котлов 1, 2
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 7. Котельная ст. Сибирцево. УУ пара с котла 3
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200) Ду125, 0,0009 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 9), ИИК массового расхода (массы) пара (узел учета № 9)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 8, 9), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 8, 9), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 8. Котельная ст. Железнодорожник. УУ мазута
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду40, 0,001 л/импульс, Госреестр № 55110-13
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 9. Котельная ст. Железнодорожник. УУ пара общего
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 10), ИИК массового расхода (массы) пара (узел учета № 10)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 - 13), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 10 - 13), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

1	2
Узел учета № 10. Котельная ст. Советская Гавань. УУ пара общий с котлов № 1, 2
ИИК расхода пара	Датчик расхода газа, ДРГ.М-2500 Ду100, Госреестр № 26256-06
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 11. Котельная ст. Советская Гавань. УУ мазута на котел 1
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 12. Котельная ст. Советская Гавань. УУ мазута на котел 2
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 13. Котельная ст. Советская Гавань. УУ мазута на котел 3
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA) Ду15, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 15), ИИК массового расхода воды	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 14 - 16), Госреестр № 54511-13, в том числе:
(узлы учета № 15 и 16)	Тепловычислитель, СПТ961 (общий на узлы учета № 14 - 16), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 14. Котельная ст. Советская Гавань. УУ мазута на котел 4
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду15, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 15. Котельная ст. Советская Гавань. УУ ТЭ
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета №	16. Котельная ст. Советская Гавань. УУ подпитки ТЭ
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 18), ИИК массового расхода воды	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 17, 18), Госреестр № 54511-13, в том числе:
(узел учета № 18)	Тепловычислитель, СПТ961 (общий на узлы учета № 17, 18), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

1	2
Узел учета № 17. Котельная ст. Высокогорный. УУ мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 18. Котельная ст. Высокогорный. УУ ТЭ
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК ТЭ пара (узлы учета № 19, 20), ИИК массового расхода (массы) пара (узлы учета № 19, 20)	Теплосчетчик, ЛОГИКА 6961 (узлы учета № 19, 20), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (узлы учета № 19, 20), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 19. Котельная ст. Высокогорный. УУ пара с котлов 1, 2
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 20. Котельная ст. Высокогорный. УУ пара с котла 3
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 21), ИИК массового расхода воды (узлы учета № 21, 22)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 21, 22), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961(общий на узлы учета № 21, 22), Госреестр № 35477-12
Узел учета № 21. Котельная ст. Смоляниново. УУ ТЭ
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 22. Котельная ст. Смоляниново. УУ подпитки ТЭ
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 23 - 26), Госреестр № 54511-13, в том числе:
-	Тепловычислитель, СПТ961 (общий на узлы учета № 23 - 26), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

1	2
Узел учета № 23. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 1
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 24. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 2
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 25. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 3
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 26. Котельная ст. Комсомольск-на-Амуре. УУ мазута на котел 4
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 27 - 30), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 27 - 30), Госреестр № 54511-13, в том числе:
(массы) пара (узлы учета № 27 - 30)	Тепловычислитель, СПТ961 (общий на узлы учета № 27 - 30), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 27. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 1
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 28. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 2
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 29. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 3
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 30. Котельная ст. Комсомольск-на-Амуре. УУ пара на котел 4
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду150, 0,0015 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК массового расхода воды (узел учета № 32)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 31, 32), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 31, 32), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Продолжение таблицы 1

1	2
Узел учета № 31. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ мазута
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК массового расхода мазута	Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс, Госреестр № 15201-11
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 32. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ ХВС цеха КВТК
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 33), ИИК массового расхода	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 33, 34), Госреестр № 54511-13, в том числе:
воды (узлы учета № 33, 34)	Тепловычислитель, СПТ961 (общий на узлы учета № 33, 34), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 33. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ ТЭ с котлов 6, 7, 8 цеха КВТК
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду700, 0,002011 м³/импульс, Госреестр № 42775-14
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 34. Котельная ст. Тында ДТС. ШУТЭР № 1. УУ подпитки ТЭ первого контура
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду 150, 0,025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК ТЭ пара (узел учета № 35),	Теплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13
ИИК массового расхода (массы) пара (узел учета № 35)	Тепловычислитель, СПТ961, Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 35. Котельная ст. Тында ДТС. ШУТЭР № 2. УУ пара от котлов общий
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 36), ИИК массового расхода воды	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 36, 37), Госреестр № 54511-13, в том числе:
(узлы учета № 36, 37)	Тепловычислитель, СПТ961 (общий на узлы учета № 36, 37), Госреестр № 35477-12
Узел учета № 36. Котельная	ст. Тында ДТС. ШУТЭР № 2. УУ ТЭ с котлов 1, 2, 5 цеха КВТС-КЕ
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду500, 0,001017 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

1	2
Узел учета № 37. Котельная ст. Тында ДТС. ШУТЭР № 2. УУ ХВС цеха КВТС-КЕ
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК ТЭ воды (узлы учета № 38, 39), ИИК массового расхода во-	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 38, 39), Госреестр № 54511-13, в том числе:
ды (узлы учета № 38, 39)	Тепловычислитель, СПТ961 (общий на узлы учета № 38, 39), Госреестр № 35477-12
Узел учета № 38. Котельная ст. Тында ДТС. ШУТЭР № 3. УУ ТЭ на промзону № 1
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 39. Котельная ст. Тында ДТС. ШУТЭР № 3. УУ ТЭ на промзону № 3
ИИК расхода воды	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК расхода воды	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узлы учета № 40, 41),	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 40, 41), Госреестр № 54511-13, в том числе:
ИИК массового расхода воды (узлы учета № 40, 41)	Тепловычислитель, СПТ961 (общий на узлы учета № 40, 41), Госреестр № 35477-12
Узел учета № 40. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 1
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 41. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 2
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узлы учета № 42, 43),	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 42, 43), Госреестр № 54511-13, в том числе:
ИИК массового расхода воды (узлы учета № 42, 43)	Тепловычислитель, СПТ961 (общий на узлы учета № 42, 43), Госреестр № 35477-12

1	2
Узел учета № 42. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на город № 3
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду600, 0,001471 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 43. Котельная ст. Тында ДТС. ШУТЭР № 4. УУ ТЭ на промзону № 2
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м³/импульс, Госреестр № 42775-14
ИИК расхода воды	Преобразователь расхода вихревой погружной, ЭМИС-ВИХРЬ 200 (мод. ЭМИС-ВИХРЬ 205) Ду400, 0,000648 м³/импульс, Госреестр № 42775-14
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 44 - 46), Госреестр № 54511-13, в том числе:
	Тепловычислитель, СПТ961 (общий на узлы учета № 44 - 46), Госреестр № 35477-12
ИИК температуры наружного воздуха	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета №	44. Котельная ст. Новый Ургал. УУ мазута котел № 1
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета №	45. Котельная ст. Новый Ургал. УУ мазута котел № 2
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета №	46. Котельная ст. Новый Ургал. УУ мазута котел № 3
ИИК объемного расхода мазута	Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25, 0,001 л/импульс, Госреестр № 55110-13
ИИК температуры мазута	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК давления мазута	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 47), ИИК массового расхода (массы)	Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 47 - 49), Госреестр № 54511-13, в том числе:
пара (узел учета № 47), ИИК ТЭ воды (узел учета № 48), ИИК массового расхода воды (узлы учета № 48, 49)	Тепловычислитель, СПТ961 (общий на узлы учета № 47 - 49), Госреестр № 35477-12
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
Узел учета № 47. Котельная ст. Новый Ургал. УУ пара общий вывод
ИИК расхода пара	Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду200, 0,0025 м³/импульс, Госреестр № 42775-09
ИИК температуры пара	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления пара	Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Окончание таблицы 1

1	2
Узел учета № 48. Котельная ст. Новый Ургал. УУ ТЭ общий вывод
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК расхода воды	Преобразователь расхода вихре-акустический, Метран-300ПР Ду200, 0,1 м³/импульс, Госреестр № 16098-09
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01, Госреестр № 46156-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Узел учета № 49. Котельная ст. Новый Ургал. УУ подпитки
ИИК расхода воды	Преобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025 м³/импульс, Госреестр № 17858-11
ИИК температуры воды	Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10
ИИК избыточного давления воды	Датчик избыточного давления, Метран-55, Госреестр № 18375-08
Примечания: 1 ИИК ТЭ воды - ИИК тепловой энергии воды; 2 ИИК ТЭ пара - ИИК тепловой энергии пара.

Сигналы с выхода простых ИИК используются для получения результатов косвенных (совокупных) измерений и расчетов, реализуемых теплосчетчиками (тепловычислителями).

УЧЕТ ПОТРЕБЛЯЕМЫХ

ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ

О н

Расходомеры массовые Promass 80F, Счетчики-расходомеры

жидкости камерные,

Рисунок 1 - Структурно-функциональная схема АСКУ ТЭР

RS-232

УЗЕЛ СВЯЗИ НА БАЗЕ GSM-модемов TELEOFIS RX600-R2 с антеннами ANTEY-905.

УЧЕТ ПРОИЗВЕДЕННЫХ

ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИХ

РЕСУРСОВ

Преобразователи

расхода вихревые

ЭМИС-ВИХРЬ-200

(ЭВ-200), Расходомер газа ДРГ.М

д о о н

S д о

CONTOIL (мод. VZFA)

Преобразователи расхода электромагнитные ПРЭМ

оия ■ о™‘

УНИВЕРСАЛЬНЫЕ ВЫЧИСЛИТЕЛИ “ЛОГИКА СПТ-961.2”

Преобразователи расхода: эле1(тромагнитные ПРЭМ;

ТЕПЛОВАЯ ЭНЕРГИЯ

а о н

-о

и он

S н

Й д ьа

- вихреакустические Метран-ЗООПР

- вихревые погружные

ЭМИС-ВИХРЬ-205

Рисунок 2 - Фотография сервера АСКУ ТЭР

Рисунок 3 - Место нанесения знака утверждения типа АСКУ ТЭР

Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуата-ции/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям, указанным в руководствах по эксплуатации измерительных компонентов теплосчетчика ЛОГИКА 6961.

Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных преобразователей измеряют объемный расход, температуру и давление теплоносителя в трубопроводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотности и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961 вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с последующим отображением на дисплее и архивированием параметров.

Теплосчетчики ЛОГИКА 6961 (тепловычислители СПТ961) посредством интерфейса RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к GSM модемам TELEOFIS RX600-R2. GSM модемы TELEOFIS RX600-R2 передают данные, хранящиеся в теплосчетчиках ЛОГИКА 6961, на УСПД ЭКОМ-3000. УСПД ЭКОМ-3000 осуществляет хранение измерительной информации и журналов событий, передачу результатов измерений посредством локальной сети Ethernet на сервер системы (ИВКС). Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Сервер АСКУ ТЭР при помощи программного обеспечения (ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента.

Возможно считывание информации с теплосчетчиков ЛОГИКА 6961 как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).

АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику точного времени составляют ±1 мс. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам проверки времени не более ±3 с/сут.

Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ±1 с.

Сличение времени внутренних таймеров теплосчетчиков ЛОГИКА 6961 со шкалой времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при расхождении времени ±1 с.

Таблица 5 - Комплектность АСКУ ТЭР

Наименование	Количество/шт.
Расходомеры массовые Promass 80S Ду 40	4
Расходомеры массовые Promass 80S Ду 25	2
Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 25	11
Счетчики-расходомеры жидкости камерные CONTOIL VZFA Ду 15	4
Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду200	5
Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду 150	7
Преобразователь расхода вихревой ЭМИС-ВИХРЬ-200 Ду125	2
Датчики расхода газа ДРГ.М - 2500 Ду100	1
Преобразователи расхода электромагнитные ПРЭМ Ду 150	4
Преобразователи расхода электромагнитные ПРЭМ ДУ 100	3
Преобразователи расхода электромагнитные ПРЭМ ДУ 40	3
Преобразователи расхода вихреакустические Метран-300ПР Ду200	6
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 400	4
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 500	4
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 600	6
Преобразователи расхода вихревые ЭМИС-ВИХРЬ-205 Ду 700	1
Комплекты термопреобразователей сопротивления КТСПР-01	12
Термометры сопротивления из платины технические ТПТ-1-3	57
Датчики давления Метран-55	66
Теплосчетчики Логика 6961	20
Тепловычислители СПТ961	20
Устройство GSM связи	11
УСПД ЭКОМ-3000 с ПО	1
Сервер	1
Специализированное программное обеспечение ПК «Энергосфера»	1
Методика поверки МП 1973/550-2014	1

Таблица 4 - Метрологические характеристики измерительно-информационных каналов по подсистемам АСКУ ТЭР

Подсистема АСКУ ТЭР	№ узла учета	Название измерительно-информационных каналов (ИИК)	Диапазон измерений ИИК	Пределы допускаемого значения погрешности ИИК
1	2	3	4	5
ТЭ (1)	4	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,7 до 7,0 Гкал/ч	S ± 5 %
			от 0,7 до 7,0 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 28 до 280 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 28 до 280 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 40 до плюс 100 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,4 МПа	Y ± 1,0 %

Продолжение таблицы 4

1	2	3	4	5
ТЭ (1)	18, 21, 48	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,7 до 17,5 Гкал/ч	S ± 5 %
			от 0,7 до 17,5 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 70 до 700 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 70 до 700 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 40 до плюс 100 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,8 МПа	Y ± 1,0 %
	36	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 35,4 до 283,2 Гкал/ч	S ± 5 %
			от 35,4 до 283,2 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 442,5 до 3540 т/ч	S ± 1,7 %
		ИИК объемного расхода воды	от 442,5 до 3540 м³/ч	S ± 1,6 %
	38, 40, 42	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 11,3 до 432,7 Гкал/ч	S ± 5 %
			от 11,3 до 432,7 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 636,3 до 5090 т/ч	S ± 1,7 %
		ИИК объемного расхода воды	от 636,3 до 5090 м³/ч	S ± 1,6 %
	39	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 10,6 до 84,8 Гкал/ч	S ± 5 %
			от 10,6 до 84,8 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 132,5 до 1060 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 132,5 до 1060 м³/ч	S ± 1,1 %
	41, 43	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 24,0 до 192,1 Гкал/ч	S ± 5 %
			от 24,0 до 192,1 Гкал/ч	S ± 4 %
		ИИК массового расхода воды	от 282,5 до 2260 т/ч	S ± 1,7 %
		ИИК объемного расхода воды	от 282,5 до 2260 м³/ч	S ± 1,6 %

Продолжение таблицы 4

1	2	3	4	5
ТЭ (1)	36, 38 - 43	ИИК температуры воды	от плюс 40 до плюс 160 °С	А ± 0,7 °С
		ИИК избыточного давления воды	от 0,3 до 1,8 МПа	Y ± 1,0 %
		ИИК избыточного давления воды	от 0,2 до 0,9 МПа	Y ± 1,0 %
	15	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 20 ⁰С	от 0,5 до 5,0 Гкал/ч	S ± 5 %
		ИИК массового расхода воды	от 63 до 630 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 63 до 630 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 40 до плюс 100 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,6 МПа	Y ± 1,0 %
	33	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода свыше плюс 20 ⁰С	от 35,4 до 553,6 Гкал/ч	S ± 5 %
		ИИК массового расхода воды (2 подающих трубопровода)	от 442,5 до 3540 т/ч	S ± 1,7 %
		ИИК массового расхода воды (обратный трубопровод)	от 865 до 6920 т/ч	S ± 1,7 %
		ИИК объемного расхода воды (2 подающих трубопровода)	от 442,5 до 3540 м³/ч	S ± 1,6 %
		ИИК объемного расхода воды (обратный трубопровод)	от 865 до 6920 м³/ч	S ± 1,6 %
		ИИК температуры воды	от плюс 40 до плюс 160 °С	А ± 0,7 °С
		ИИК избыточного давления воды	от 0,3 до 1,8 МПа	Y ± 1,0 %
		ИИК избыточного давления воды	от 0,2 до 0,9 МПа	Y ± 1,0 %

подпитки ТЭ (2)	16, 49	ИИК массового расхода воды	от 4,5 до 45 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 4,5 до 45 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 2 до плюс 80 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,6 МПа	Y ± 1,0 %
	34	ИИК массового расхода воды	от 10 до 630 т/ч	S ± 1,2 %
		ИИК объемного расхода воды	от 10 до 630 м³/ч	S ± 1,1 %
		ИИК температуры воды	от плюс 2 до плюс 80 °С	А ± 0,7 °С

пара (3)	3, 20, 27 - 30	ИИК тепловой энергии пара	от 1,0 до 24,8 Гкал/ч	S ± 4 %
		ИИК массового расхода пара	от 1,6 до 37 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,6 до 1,3 МПа	Y ± 0,6 %
	9	ИИК тепловой энергии пара	от 1,0 до 24,0 Гкал/ч	S ± 4 %
		ИИК массового расхода пара	от 1,6 до 37 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,2 до 0,6 МПа	Y ± 0,6 %

Продолжение таблицы 4

1	2	3	4	5
пара (3)	6, 7	ИИК тепловой энергии пара	от 7,2 до 71,4 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 2,6 до 25,7 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,3 до 1,1 МПа	Y ± 0,6 %
	10	ИИК тепловой энергии пара	от 0,3 до 11,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 0,5 до 16,5 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,4 до 1,4 МПа	Y ± 0,6 %
	19, 35, 47	ИИК тепловой энергии пара	от 4,4 до 45,0 Гкал/ч	н- 4-“ ф; X® Ф⁴
		ИИК массового расхода пара	от 6,7 до 68,5 т/ч	S ±3 %
		ИИК избыточного давления пара	от 0,6 до 1,4 МПа	Y ± 0,6 %
	3, 6, 7, 9, 10, 19, 20, 27 - 30, 35, 47	ИИК температуры пара	от плюс 120 до плюс 200 °С	А ± 0,7 °С
	3, 6, 7, 9, 10, 19, 20, 27 - 30, 35, 47	ИИК температуры воды	от плюс 2 до плюс 20 °С	А ± 0,5 °С

мазута (4)	5, 17	ИИК массового расхода мазута	от 1,5 до 10 т/ч	S ± 0,25 %
		ИИК массового расхода мазута	от 1,0 до 10 т/ч	S ± 0,25 %
		ИИК давления мазута	от 0,1 до 1,0 МПа	Y ± 1 %
	31	ИИК массового расхода мазута	от 1,5 до 6 т/ч	S ± 0,25 %
	31	ИИК давления мазута	от 0,9 до 1,9 МПа	Y ± 1 %
	1, 2, 23 - 26, 44 - 46	ИИК объемного расхода мазута	от 75 до 3000 л/ч	S ± 0,6 %
		ИИК температуры мазута	от плюс 60 до плюс 180 °С	А ± 0,7°С
		ИИК избыточного давления мазута	от 0,1 до 0,6 МПа	Y ±1 %
	8	ИИК объемного расхода мазута	от 225 до 9000 л/ч	S ± 0,6 %
		ИИК объемного расхода мазута	от 75 до 3000 л/ч	S ± 0,6 %
		ИИК температуры мазута	от плюс 60 до плюс 180 °С	А ± 0,7°С
		ИИК избыточного давления мазута	от 0,1 до 0,2 МПа	Y ±1 %
	11 - 14	ИИК объемного расхода мазута	от 60 до 600 л/ч	S ± 0,6 %
		ИИК температуры мазута	от плюс 60 до плюс 180 °С	А ± 0,7°С
		ИИК избыточного давления мазута	от 0,2 до 2,0 МПа	Y ±1 %
		ИИК температуры наружного воздуха	от плюс 5 до плюс 50 °С	А ± 0,4°С

Окончание таблицы 4

1	2	3	4	5
ХВС (5)	32	ИИК массового расхода воды	от 10 до 630 т/ч	5 ± 1,2 %
		ИИК объемного расхода воды	от 10 до 630 м³/ч	5 ± 1,1 %
		ИИК температуры воды	от плюс 2 до плюс 20 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,6 МПа	Y ± 1,0 %
	37	ИИК массового расхода воды	от 10 до 280 т/ч	5 ± 1,2 %
		ИИК объемного расхода воды	от 10 до 280 м³/ч	5 ± 1,1 %
		ИИК температуры воды	от плюс 2 до плюс 20 °С	А ± 0,5 °С
		ИИК избыточного давления воды	от 0,1 до 0,6 МПа	Y ± 1,0 %
Примечания: 1 Названия узлов учета указаны в таблице 1; 2 Для узлов учета № 15, 33 относительная погрешность ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 20 °С не нормирована. Каналы тепловой энергии воды узлов учета № 15, 33 при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 20 °С являются информационными; 3 Для узлов учета № 1, 2, 8, 11 - 14, 23 - 26, 44 - 46 относительная погрешность ИИК массового расхода мазута не нормирована. 4 5 - предел допускаемого значения относительной погрешности ИИК; 5 А - предел допускаемого значения абсолютной погрешности ИИК; 6 y - предел допускаемого значения приведенной погрешности ИИК.

Пределы допускаемой абсолютной погрешности внутренних часов компонентов АСКУ ТЭР не более ±5 с/сут.

Условия эксплуатации АСКУ ТЭР:

- температура окружающего воздуха (ИВКС, ИКП), °С
- температура окружающего воздуха (нижний уровень), ° С
- влажность при 35 ° С , не более, %
- атмосферное давление, кПа
- параметры электрического питания:

от плюс 15 до плюс 25

от плюс 5 до плюс 50 95 от 84 до 106,7

- напряжение ( постоянный ток ), В
- напряжение ( переменный ток ), В
- частота ( переменный ток ), Гц

(12 ± 1); (24 ± 1)

₂₂₀ ^{+10 %}

²²⁰ -15 %

50 ± 1

Техническая поддержка
