Сведения о средстве измерений: 60066-15 Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги

Номер по Госреестру СИ: 60066-15
60066-15 Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги
(Нет данных)

Назначение средства измерений:
Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов -АСКУ ТЭР) Восточно-Сибирской железной дороги (далее по тексту - ИИК узлов учета № 161 - 169) предназначены для измерений объемного расхода, температуры и избыточного давления воды, вычисления на основе этих измерений тепловой энергии и массового расхода воды в водяных системах теплоснабжения.

Внешний вид.

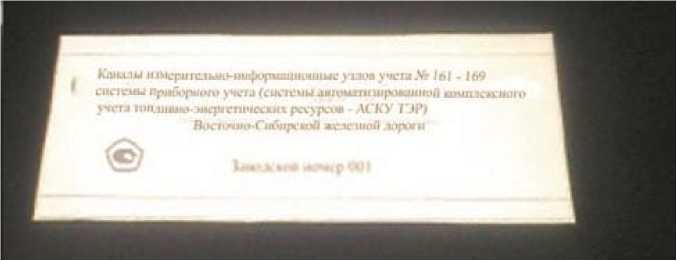

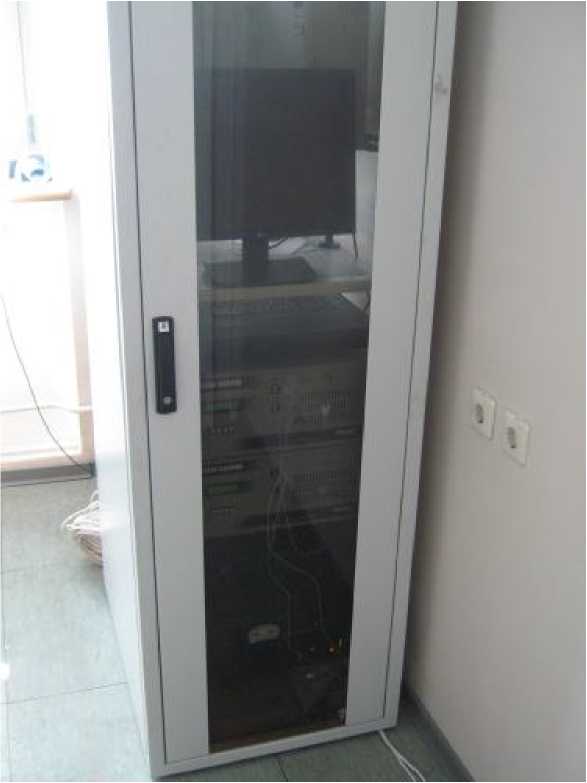

Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150909
ID в реестре СИ - 373309
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ЗАО "Отраслевой центр внедрения новой техники и технологий"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_15 Анализ рынка поверки в Москве

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№236 от 2015.02.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги (Нет данных)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Отраслевой центр внедрения новой техники и технологий"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
24560-03	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
24560-07 01.04.2012	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30161-05 01.11.2010	Измерители универсальные локомотивные продольных, поперечных и вертикальных ускорений, ЛИРУ-ЕКС ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
30735-05 01.01.2011	Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии и мощности в сетевых районах железной дороги, АИИСКУ-СРЖДУ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		6 лет
30736-05 01.01.2011	Системы автоматизированные коммерческого учета электроэнергии и мощности "АСКУЭ ЖУ", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	6 лет
31903-06 01.09.2011	Системы автоматизированные испытания рессорных пружин электропоездов, Лазер-ЭП ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
32525-06 01.09.2011	Регистраторы параметров работы тепловоза, РПРТ ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		1 год
34993-07 03.08.2017	Линии автоматизированные измерений и сортировки пружин рессорного комплекта грузовых вагонов, Лазер-М ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
35537-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов вагонного ремонтного депо Челябинск (АСКУ ТЭР ВЧДР Челябинск), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
35575-07	Система автоматизированная коммерческого учета топливно-энергетических ресурсов железнодорожного узла Свердловск-Сортировочный (АСКУ ТЭР ЖУ Свердловск-Сортировочный), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)		3 года
36684-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги (АСКУ ТЭР Горьковской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36685-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги (АСКУ ТЭР Южно-Уральской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
36686-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги (АСКУ ТЭР Западно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	3 года
36687-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги (АСКУ ТЭР Свердловской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
36688-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Калининградской железной дороги (АСКУ ТЭР Калининградской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
37486-08 01.05.2013	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
39317-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Западно-Сибирской железной дороги - вторая очередь (АСКУ ТЭР Западно-Сибирской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39318-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - вторая очередь (АСКУ ТЭР Свердловской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
39319-08	Система автоматизированная комплексного учета топливно-энергетических ресурсов Горьковской железной дороги - вторая очередь (АСКУ ТЭР Горьковской ЖД - вторая очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42456-09	Система автоматизированная комплексного учета топливно-энергетических ресурсов Свердловской железной дороги - третья очередь (АСКУ ТЭР Свердловской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
42635-09 01.01.2015	Установки для испытания пневматического и электропневматического тормозов пассажирского состава, УСОТ-ПС, (ИСТОК-3) ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	1 год
45920-10 28.04.2020	Системы диагностики механизмов, ОМСД-02 ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	1 год
48721-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Южно-Уральской железной дороги - третья очередь (АСКУ ТЭР Южно-Уральской ЖД - третья очередь), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48722-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Восточно-Сибирской железной дороги (АСКУ ТЭР Восточно-Сибирской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
48723-11	Система автоматизированная комплексного учета топливно-энергетических ресурсов Забайкальской железной дороги (АСКУ ТЭР Забайкальской ЖД), Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50287-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50288-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50289-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50290-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50291-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50292-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50293-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северо-Кавказской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50294-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50295-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50296-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50297-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50338-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Западно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50377-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Дальневосточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50378-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
50379-12	Система приборного учета (система автоматизированная комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51502-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Октябрьской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51503-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
51504-12	Система автоматизированная комплексного учета топливно-энергетических ресурсов Красноярской дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52142-12	Каналы измерительно-информационные узлов учета № 142 - 188 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Северной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52328-12	Каналы измерительно-информационные узлов учета №№ 202 - 218 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52329-12	Каналы измерительно-информационные узлов учета №№ 193 - 198 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Октябрьской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52330-12	Каналы измерительно-информационные узлов учета №№ 125 - 146 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52331-12	Каналы измерительно-информационные узлов учета №№ 108 - 124 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52332-12	Каналы измерительно-информационные узлов учета №№ 55 - 60 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Горьковской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52333-12	Каналы измерительно-информационные узлов учета №№ 114 - 118 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Забайкальской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52334-12	Каналы измерительно-информационные узлов учета №№ 62 - 67 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52449-13	Каналы измерительно-информационные узлов учета №№ 294 - 302 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Свердловской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52450-13	Каналы измерительно-информационные узлов учета №№ 73 - 88 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Южно-Уральской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
52451-13	Каналы измерительно-информационные узлов учета №№ 289 - 301 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55853-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по эксплуатации зданий и сооружений - структурного подразделения Северной железной дороги - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55854-13	Каналы измерительно-информационные узлов учета № 147 - 160 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55855-13	Каналы измерительно-информационные узлов учета № 219 - 238 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55856-13	Каналы измерительно-информационные узлов учета № 68 - 78 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Красноярской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55857-13	Каналы измерительно-информационные узлов учета № 320 - 335 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Московской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55858-13	Каналы измерительно-информационные узлов учета № 125 - 130 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Юго-Восточной железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	4 года
55859-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
55860-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
56014-13	Система автоматизированная комплексного учета топливно-энергетических ресурсов Северной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ	2 года
59836-15	Каналы измерительно-информационные узлов учета № 239 - 254 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Куйбышевской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	4 года
60064-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Дальневосточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД" - вторая очередь, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60065-15	Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению - филиала ОАО "РЖД", Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
60066-15	Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	2 года
69492-17	Система автоматизированная комплексного учета топливно-энергетических ресурсов Приволжской железной дороги, Нет данных ЗАО "Отраслевой центр внедрения новой техники и технологий" (РОССИЯ г.Москва)	ОТ МП	3 года

FA_3 Объём рынка поверки - государственные организации и частники за год

Бесплатный

Кто поверяет Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги (Нет данных)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Каналы измерительно-информационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги (Нет данных)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В состав ПО ИИК узлов учета № 161 - 169 входит: ПО теплосчетчиков и ПО системы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО, включающее операционную систему, программы обработки текстовой информации, сервисные программы, ПО систем управления базами данных (СУБД) и прикладное ПО ИВК «Энергосфера», ПО СОЕВ.

Операционная система Microsoft Windows Server 2008 - лицензия VM005327130.

Пакеты клиентских лицензий Windows Server 2008 VM005731330 (5лицензий) и VM005731329 (5лицензий).

ПК «Энергосфера» лицензия ES-S-1000-19-12000-1557, включая лицензии на СУБД Microsoft SQL Server. Изготовитель: ООО «Прософт-Системы» г. Екатеринбург.

Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).

Пакет Microsoft Office 2010 - лицензия 6T2HV-2XRGR-YMHHJ-M2Y7P-V8R84.

Метрологически значимой частью специализированного программного обеспечения ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков КМ-5 и УСПД ЭКОМ-3000.

ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы. Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Другие идентификационные данные, если имеются	ПО ПК «Энергосфера»

Метрологически значимой частью ПО УСПД ЭКОМ-3000 является специализированная библиотека - файл libecom.so. С помощью библиотеки libecom.so решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков КМ-5. ПО УСПД ЭКОМ-3000 не влияет на метрологические характеристики Системы.

Идентификационные данные библиотеки libecom.so приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО УСПД ЭКОМ-3000

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libecom.so
Номер версии (идентификационный номер) ПО	11.159
Цифровой идентификатор ПО	d394e4969e78e00aae4cf8fb375da0e9
Другие идентификационные данные, если имеются	Внутреннее ПО УСПД «ЭКОМ-3000»

Метрологические характеристики ИИК узлов учета № 161 - 169, указанные в таблице 4, нормированы с учетом ПО.

Уровень защиты программного обеспечения ИИК узлов учета № 161 - 169 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.

Лист № 8 Всего листов 11

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на шильдик сервера системы (указан на рисунке 3).

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика (методы) измерений приведена в документе: «Методика (методы) измерений количества тепловой энергии в водяных системах теплоснабжения с использованием каналов измерительно-информационных узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги. Свидетельство об аттестации методики (методов) измерений № 1411/550-01.00229-2014 от 30 октября 2014 г.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к каналам измерительно-информационным узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги

1 ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;

2 Правила учета тепловой энергии и теплоносителя , утвержденные постановлением Правительства РФ от 18 ноября 2013 г.

Поверка

осуществляется по документу МП 1975/550-2014 «ГСИ. Каналы измерительноинформационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) ВосточноСибирской железной дороги. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2014 г.

Основные средства поверки:

- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (Госреестр № 27008-04);
- термометр по ГОСТ 28498-90, диапазон измерений от минус 40 до плюс 50 °С, цена деления 1° С ;
- установка поверочная УП-150, пределы допускаемой относительной погрешности 6v = ± 0,25 %;
- генератор импульсов Г5-69, 6_u < ± 0,1 %; и_и_мп < 4,5 В; т_имп < 5 мс; T_max = 99 c;
- имитаторы термопреобразователей сопротивления МК3002-1, класс точности 0,005;
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, пределы допускаемой абсолютной погрешности при воспроизведении и измерении постоянного тока от 0 до 25 мА, Д = ± 0,003 мА;
- установка «Поток - Т», относительная погрешность воспроизведения скорости потока ± 0,2 %;
- термометр сопротивления платиновый эталонный ПТС-10М, 1-го разряда;
- грузопоршневой манометр МП-6 II-го разряда, пределы допускаемой основной погрешности ± 0,05 %, пределы измерения от 0,06 до 0,6 МПа;
- грузопоршневой манометр МП-60 II-го разряда, пределы допускаемой основной погрешности ± 0,05 %, пределы измерения от 0,6 до 6 МПа.

Изготовитель

ООО «Прософт-Системы» г. Екатеринбург.
Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предустановленная).
Пакет Microsoft Office 2010 - лицензия 6T2HV-2XRGR-YMHHJ-M2Y7P-V8R84.
Метрологически значимой частью специализированного программного обеспечения ПК «Энергосфера» является библиотека - файл pso_metr.dll. С помощью библиотеки pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображения измерительной информации, поступающей с теплосчетчиков КМ-5 и УСПД ЭКОМ-3000.
ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы. Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b
Другие идентификационные данные, если имеются	ПО ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libecom.so
Номер версии (идентификационный номер) ПО	11.159
Цифровой идентификатор ПО	d394e4969e78e00aae4cf8fb375da0e9
Другие идентификационные данные, если имеются	Внутреннее ПО УСПД «ЭКОМ-3000»

Метрологические характеристики ИИК узлов учета № 161 - 169, указанные в таблице 4, нормированы с учетом ПО.
Уровень защиты программного обеспечения ИИК узлов учета № 161 - 169 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.
Лист № 8 Всего листов 11 Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики ИИК узлов учета № 161 - 169

№ узла учета	Название измерительно-информационных каналов (ИИК)	Диапазон измерений ИИК	Пределы допускаемого значения погрешности ИИК
1	2	3	4
161	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,08 до 4 Гкал/ч	S ± 5 %
		от 0,08 до 4 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 16 до 160 т/ч	S ± 1,2 %
	ИИК объемного расхода воды	от 16 до 160 м³/ч	S ± 1,2 %
162, 163, 165, 167	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,028 до 1,4 Гкал/ч	S ± 5 %
		от 0,028 до 1,4 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 0,8 до 40 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 0,8 до 40 м³/ч	S ± 1,6 %
164	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,053 до 1,05 Гкал/ч	S ± 5 %
		от 0,053 до 1,05 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 1,5 до 30 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 1,5 до 30 м³/ч	S ± 1,6 %
166	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,03 до 1,5 Гкал/ч	S ± 5 %
		от 0,03 до 1,5 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 1,2 до 60 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 1,2 до 60 м³/ч	S ± 1,6 %
168	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 25 до плюс 130 ⁰С	от 0,02 до 1,0 Гкал/ч	S ± 5 %
	ИИК массового расхода воды	от 4 до 40 т/ч	S ± 1,2 %
	ИИК объемного расхода воды	от 4 до 40 м³/ч	S ± 1,2%

Окончание таблицы 4

1	2	3	4
169	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 25 до плюс 130 ⁰С	от 0,03 до 1,5 Гкал/ч	5 ± 5 %
	ИИК массового расхода воды	от 6 до 60 т/ч	5 ± 1,2 %
	ИИК объемного расхода воды	от 6 до 60 м³/ч	5 ± 1,2 %
161 - 169	ИИК температуры воды	от плюс 40 до плюс 150 °С	А ± 0,8 °С
161 - 169	ИИК избыточного давления воды	от 0,1 до 1,6 МПа	н-х® 6^х
Примечания 1 Названия узлов учета указаны в таблице 1; 2 5 - пределы допускаемого значения относительной погрешности ИИК; 3 А - пределы допускаемого значения абсолютной погрешности ИИК; 4 y - пределы допускаемого значения приведенной погрешности ИИК; 5 Для узлов учета № 168, 169 относительная погрешность ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 25 °С не нормирована. Канал тепловой энергии воды узлов учета № 168, 169 при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 25 °С является информационным.

Пределы допускаемой абсолютной погрешности внутренних часов компонентов ИИК узлов учета № 161 - 169 не более ±5 с/сут.
Условия эксплуатации компонентов ИИК узлов учета № 161 - 169:

- температура окружающего воздуха (ИВКС, ИКП), °С - температура окружающего воздуха (нижний уровень), °С - влажность при 35 °С, не более, % - атмосферное давление, кПа - параметры электрического питания:	от плюс 15 до плюс 25 от плюс 5 до плюс 50 95 от 84 до 106,7
- напряжение (постоянный ток), В - напряжение (переменный ток), В - частота (переменный ток), Гц	(12 ± 1); (24 ± 1) ₂₂₀ ^{+10 %} 220 -15 % 50 ± 1

Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на шильдик сервера системы (указан на рисунке 3).
Комплектность средства измерений
Таблица 5 - Комплектность ИИК узлов учета № 161 - 169

Наименование	Количество (шт.)
1	2
Теплосчетчики КМ-5, в том числе:	9
Теплосчетчики мод. КМ-5-4 в составе:	3
Преобразователи расхода (ПРЭ) (Ду80)	2
Преобразователи расхода (ПРЭ) (Ду50)	2
Преобразователи расхода (ПРЭ) (Ду40)	2
Комплекты термометров сопротивления платиновых КТС-Б	3
Датчики давления ИД	6

Окончание таблицы 5

1	2
Теплосчетчики мод. КМ-5-2 в составе:	6
Преобразователи расхода (ПРЭ) (Ду50)	2
Преобразователи расхода (ПРЭ) (Ду40)	8
Преобразователи расхода (ПРЭ) (Ду32)	2
Комплекты термометров сопротивления платиновых КТС-Б	6
Датчики давления ИД	12
Устройства GSM связи (УПД-2)	9
УСПД ЭКОМ-3000 со встроенным GPS-приемником	1
Сервер	1
Специализированное программное обеспечение ПК «Энергосфера»	1
Методика поверки МП 1975/550-2014	1
Паспорт-формуляр КНГМ.411311.144 ФО	1

Поверка
осуществляется по документу МП 1975/550-2014 «ГСИ. Каналы измерительноинформационные узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) ВосточноСибирской железной дороги. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в октябре 2014 г.
Основные средства поверки:

- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS) (Госреестр № 27008-04);
- термометр по ГОСТ 28498-90, диапазон измерений от минус 40 до плюс 50 °С, цена деления 1° С ;
- установка поверочная УП-150, пределы допускаемой относительной погрешности 6v = ± 0,25 %;
- генератор импульсов Г5-69, 6_u < ± 0,1 %; и_и_мп < 4,5 В; т_имп < 5 мс; T_max = 99 c;
- имитаторы термопреобразователей сопротивления МК3002-1, класс точности 0,005;
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, пределы допускаемой абсолютной погрешности при воспроизведении и измерении постоянного тока от 0 до 25 мА, Д = ± 0,003 мА;
- установка «Поток - Т», относительная погрешность воспроизведения скорости потока ± 0,2 %;
- термометр сопротивления платиновый эталонный ПТС-10М, 1-го разряда;
- грузопоршневой манометр МП-6 II-го разряда, пределы допускаемой основной погрешности ± 0,05 %, пределы измерения от 0,06 до 0,6 МПа;
- грузопоршневой манометр МП-60 II-го разряда, пределы допускаемой основной погрешности ± 0,05 %, пределы измерения от 0,6 до 6 МПа.

Сведения о методиках (методах) измерений
Методика (методы) измерений приведена в документе: «Методика (методы) измерений количества тепловой энергии в водяных системах теплоснабжения с использованием каналов измерительно-информационных узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги. Свидетельство об аттестации методики (методов) измерений № 1411/550-01.00229-2014 от 30 октября 2014 г.
Нормативные и технические документы, устанавливающие требования к каналам измерительно-информационным узлов учета № 161 - 169 системы приборного учета (системы автоматизированной комплексного учета топливно-энергетических ресурсов - АСКУ ТЭР) Восточно-Сибирской железной дороги
1 ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
2 Правила учета тепловой энергии и теплоносителя , утвержденные постановлением Правительства РФ от 18 ноября 2013 г.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов обязатель -ным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

ЗАО «Отраслевой центр внедрения новой техники и технологий» (ЗАО «ОЦВ»), г. Москва Адрес (юридический и почтовый):129626, г. Москва, 3-я Мытищинская ул., д.10, стр. 8 Тел.: (495) 933-33-43 доб. 10-25

Заявитель

ООО «РЕСУРС», г. Москва
Адрес (юридический и почтовый): 117420, г. Москва, ул. Наметкина, д. 13, корп.1
Тел.: (926) 878-27-26

Испытательный центр

Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
117418 г. Москва, Нахимовский проспект, 31
Тел.(495) 544-00-00, 668-27-40, (499) 129-19-11

ИИК узлов учета № 161 - 169, построенные на основе устройства сбора и передачи данных «ЭКОМ-3000» (Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех уровневыми структурами с централизованным управлением и распределенной функцией измерения.

Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -ИК), каждый из которых включает средства измерений физических величин, внесенные в Государственный реестр средств измерений РФ (Федеральный информационный фонд по обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в архиве контролируемых параметров, которые передаются на верхние уровни ИИК узлов учета № 161 - 169.

Средний уровень представляет собой информационный комплекс сбора и передачи данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ), устройства передачи данных УПД-2, а так же совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, ее обработку и хранение.

Верхний уровень (информационно-вычислительный) представляет собой информационно-вычислительный комплекс ИИК узлов учета № 161 - 169 (далее по тексту - ИВКС).

В состав ИВКС входят:

- сервер;
- автоматизированные рабочие места (далее по тексту - АРМ);
- каналообразующие аппаратные средства.

ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной информации.

На сервере установлена система управления базой данных (далее по тексту - СУБД) MS SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользователей и специализированный программный комплекс "Энергосфера".

Обмен данными между сервером системы и АРМ обеспечивается с помощью сети передачи данных (далее по тексту - СПД) ОАО «РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Защита технических и программных средств ИИК узлов учета № 161 - 169 от несанкционированного доступа.

Лист № 2 Всего листов 11 Представителями органов теплонадзора опломбированы следующие блоки теплосчетчиков:

- корпус измерительного блока;

- преобразователи расхода и термопреобразователи сопротивления на трубопроводе ;

- корпус модуля.

Конструктивно обеспечена механическая защита от несанкционированного доступа: отдельные закрытые помещения, выгородки или решетки.

Наличие защиты на программном уровне - возможность установки многоуровневых паролей на теплосчетчиках, УСПД ЭКОМ-3000, сервере, АРМ.

Организация доступа к информации ИВКС посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала.

В ИИК узлов учета № 161 - 169 решены следующие задачи:

- измерение часовых приращений параметров энергопотребления;
- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений параметров энергопотребления;
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных);
- передача результатов измерений в энергоснабжающую организацию в рамках согласованного регламента;
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств;
- конфигурирование и настройка параметров ИИК узлов учета № 161 - 169;
- ведение системы единого времени (коррекция текущего значения времени и даты часов компонентов ИИК узлов учета № 161 - 169);
- передача и хранение журналов событий теплосчетчиков и сервера.

ИИК узлов учета № 161 - 169 состоят из простых измерительно-информационных каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем последовательных измерительных преобразований на уровне узлов учета, и сложных ИИК, представляющих совокупность простых ИИК.

Каждый измерительно-информационный канал (ИИК) представляет собой совокупность ИК, ИКП и ИВКС.

Таблица 1 - Состав ИК

Название ИИК	Наименование СИ, тип СИ, № Госреестра СИ
1	2
Узел учета № 161. Ст. Зима, Иркутсая обл., г. Зима, ул. Вокзальная, 12. Мастерские ШЧ
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-4-80), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду80
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду80
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02

Продолжение таблицы 1

1 1 2
Узел учета № 162. Ст. Новый Уоян, Республика Бурятия, п. Новый Уоян, ул. Железнодорожная, 2. Здание вокзала, ввод 1
ИИК ТЭ воды ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-40), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 163. Ст. Новый Уоян, Республика Бурятия, п. Новый Уоян, ул. Железнодорожная, 2. Здание вокзала, ввод 2
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-40), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 164. Ст. Новый Уоян, Республика Бурятия, ст. Новый Уоян, 1241 км. ЭЧ-10 ДПКС
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-32), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду32
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду32
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 165. Ст. Новый Уоян, Республика Бурятия, 1241 км. ЭЧ-10 Тяговая подстанция
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-40), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02

Окончание таблицы 1

1 1 2
Узел учета № 166. Учет ТЭ. Ст. Ангоя, Республика Бурятия, ст. Ангоя, 1182 км. ПЧ-25 Гараж дрезин
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-50), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду50
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду50
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 167. Ст. Ангоя, Республика Бурятия, ст. Ангоя, 1182 км. ЭЧ-10 Тяговая подстанция
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-2-40), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 168. Ст. Горхон, Рес. Бурятия, п. Горхон, ул. Железнодорожная, 24. Здание АБК
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-4-40), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду40
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Узел учета № 169. Ст. Горхон, Рес. Бурятия, ул. Вокзальная, 17а. Санбытовой корпус ПЧ-13
ИИК ТЭ воды, ИИК массового расхода воды	Теплосчетчик электромагнитный, КМ-5 (мод. КМ-5-4-50), Госреестр № 18361-10, в том числе:
ИИК объемного расхода воды (подающий трубопровод)	Первичный преобразователь (ПРЭ) Ду50
ИИК объемного расхода воды (обратный трубопровод)	Первичный преобразователь (ПРЭ) Ду50
ИИК температуры воды (подающий и обратный трубопровод)	Комплект термометров сопротивления платиновых (2 шт.), КТС-Б, Госреестр № 43096-09
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
ИИК избыточного давления воды	Датчик давления, ИД, Госреестр № 23992-02
Примечание - ИИК ТЭ воды - ИИК тепловой энергии воды

В состав сложных ИИК тепловой энергии воды входят ИИК объемного расхода воды (подающий трубопровод), ИИК объемного расхода воды (обратный трубопровод), ИИК температуры воды (подающий трубопровод) и ИИК температуры воды (обратный трубопровод).

Сигналы с выхода простых ИИК используются для получения результатов косвенных (совокупных) измерений и расчетов, реализуемых теплосчетчиками.

Рисунок 1 - Структурно-функциональная схема ИИК узлов учета № 161 - 169

эком-зооом	Со встроенным
-Bj	GPS-приемником
(b § й &	(УССВ)

УПД-2

УПД-2 §

УПД-2 ф

КМ-5

Рисунок 2 - Фотография сервера ИИК узлов учета № 161 - 169

Рисунок 3 - Место нанесения знака утверждения типа ИИК узлов учета № 161 - 169

Монтаж СИ выполнен в соответствии с требованиями руководства по эксплуатации теплосчетчика КМ-5, длины прямолинейных участков измерительных трубопроводов соответствуют требованиям руководства по эксплуатации теплосчетчика КМ-5.

Теплосчетчики КМ-5 измеряют объемный расход, температуру и давление воды в трубопроводах с помощью входящих в их состав преобразователей и вычисляют на основе этих измерений по ГСССД МР 147-2008 значения плотности и энтальпии. Далее в зависимости от конфигурации системы теплоснабжения (открытая (ОВСТ), закрытая (ЗВСТ) водяные системы теплоснабжения) по МИ 2412-1997 вычисляются значения тепловой энергии, с последующим отображением на дисплее и архивированием параметров.

Теплосчетчики КМ-5 посредством интерфейса RS-485 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к устройству передачи данных УПД-2. Устройство передачи данных УПД-2 обеспечивает доступ по коммутируемому GSM-каналу (протокол CSD) с УСПД ЭКОМ-3000 к данным, хранящимся в теплосчетчиках КМ-5. УСПД ЭКОМ-3000 осуществляют хранение измерительной информации и журналов событий, передачу результатов измерений через GSM модемы на сервер и АРМ ИИК узлов учета № 161 -169 и при помощи программного обеспечения (далее по тексту - ПО) осуществляет сбор, формирование, хранение, оформление справочных и отчетных документов и последующую передачу информации в энергоснабжающую организацию в рамках согласованного регламента. Возможно считывание информации с теплосчетчиков КМ-5 как визуальное с помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного пульта (ноутбука).

ИИК узлов учета № 161 - 169 оснащены системой обеспечения единого времени, состоящей из встроенного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи последовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхронизирована с шкалой времени приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику точного времени составляют ± 1 мс. Пределы допускаемой абсолютной погрешности внутренних часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам проверки времени не более ± 3 с/сут.

Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхождении времени ± 1 с.

Сличение времени внутренних таймеров теплосчетчиков КМ-5 со шкалой времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при расхождении времени ± 1 с.

Таблица 5 - Комплектность ИИК узлов учета № 161 - 169

Наименование	Количество (шт.)
1	2
Теплосчетчики КМ-5, в том числе:	9
Теплосчетчики мод. КМ-5-4 в составе:	3
Преобразователи расхода (ПРЭ) (Ду80)	2
Преобразователи расхода (ПРЭ) (Ду50)	2
Преобразователи расхода (ПРЭ) (Ду40)	2
Комплекты термометров сопротивления платиновых КТС-Б	3
Датчики давления ИД	6

Окончание таблицы 5

1	2
Теплосчетчики мод. КМ-5-2 в составе:	6
Преобразователи расхода (ПРЭ) (Ду50)	2
Преобразователи расхода (ПРЭ) (Ду40)	8
Преобразователи расхода (ПРЭ) (Ду32)	2
Комплекты термометров сопротивления платиновых КТС-Б	6
Датчики давления ИД	12
Устройства GSM связи (УПД-2)	9
УСПД ЭКОМ-3000 со встроенным GPS-приемником	1
Сервер	1
Специализированное программное обеспечение ПК «Энергосфера»	1
Методика поверки МП 1975/550-2014	1
Паспорт-формуляр КНГМ.411311.144 ФО	1

Таблица 4 - Метрологические характеристики ИИК узлов учета № 161 - 169

№ узла учета	Название измерительно-информационных каналов (ИИК)	Диапазон измерений ИИК	Пределы допускаемого значения погрешности ИИК
1	2	3	4
161	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,08 до 4 Гкал/ч	S ± 5 %
		от 0,08 до 4 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 16 до 160 т/ч	S ± 1,2 %
	ИИК объемного расхода воды	от 16 до 160 м³/ч	S ± 1,2 %
162, 163, 165, 167	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,028 до 1,4 Гкал/ч	S ± 5 %
		от 0,028 до 1,4 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 0,8 до 40 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 0,8 до 40 м³/ч	S ± 1,6 %
164	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,053 до 1,05 Гкал/ч	S ± 5 %
		от 0,053 до 1,05 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 1,5 до 30 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 1,5 до 30 м³/ч	S ± 1,6 %
166	ИИК тепловой энергии воды: - при разности температур подающего и обратного трубопровода от плюс 5 до плюс 20 ⁰С - при разности температур подающего и обратного трубопровода свыше плюс 20 до плюс 130 ⁰С	от 0,03 до 1,5 Гкал/ч	S ± 5 %
		от 0,03 до 1,5 Гкал/ч	S ± 4 %
	ИИК массового расхода воды	от 1,2 до 60 т/ч	S ± 1,6 %
	ИИК объемного расхода воды	от 1,2 до 60 м³/ч	S ± 1,6 %
168	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 25 до плюс 130 ⁰С	от 0,02 до 1,0 Гкал/ч	S ± 5 %
	ИИК массового расхода воды	от 4 до 40 т/ч	S ± 1,2 %
	ИИК объемного расхода воды	от 4 до 40 м³/ч	S ± 1,2%

Окончание таблицы 4

1	2	3	4
169	ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 25 до плюс 130 ⁰С	от 0,03 до 1,5 Гкал/ч	5 ± 5 %
	ИИК массового расхода воды	от 6 до 60 т/ч	5 ± 1,2 %
	ИИК объемного расхода воды	от 6 до 60 м³/ч	5 ± 1,2 %
161 - 169	ИИК температуры воды	от плюс 40 до плюс 150 °С	А ± 0,8 °С
161 - 169	ИИК избыточного давления воды	от 0,1 до 1,6 МПа	н-х® 6^х
Примечания 1 Названия узлов учета указаны в таблице 1; 2 5 - пределы допускаемого значения относительной погрешности ИИК; 3 А - пределы допускаемого значения абсолютной погрешности ИИК; 4 y - пределы допускаемого значения приведенной погрешности ИИК; 5 Для узлов учета № 168, 169 относительная погрешность ИИК тепловой энергии воды при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 25 °С не нормирована. Канал тепловой энергии воды узлов учета № 168, 169 при разности температур подающего и обратного трубопровода от плюс 5 до менее плюс 25 °С является информационным.

Пределы допускаемой абсолютной погрешности внутренних часов компонентов ИИК узлов учета № 161 - 169 не более ±5 с/сут.

Условия эксплуатации компонентов ИИК узлов учета № 161 - 169:

- температура окружающего воздуха (ИВКС, ИКП), °С
- температура окружающего воздуха (нижний уровень), °С
- влажность при 35 °С, не более, %
- атмосферное давление, кПа
- параметры электрического питания:

от плюс 15 до плюс 25

от плюс 5 до плюс 50 95

от 84 до 106,7

- напряжение (постоянный ток), В
- напряжение (переменный ток), В
- частота (переменный ток), Гц

(12 ± 1); (24 ± 1)

₂₂₀ ^{+10 %}

220 -15 %

50 ± 1
