Номер по Госреестру СИ: 69182-17
69182-17 Преобразователи измерительные - калибраторы
(ПТНЧ-М)
Назначение средства измерений:
Преобразователи измерительные - калибраторы ПТНЧ-М (далее - приборы) предназначены для измерения силы постоянного тока и преобразования силы постоянного тока в частоту следования импульсов; измерения напряжения постоянного тока и преобразования напряжения постоянного тока в частоту следования импульсов; измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал напряжения постоянного тока; измерения частоты следования импульсов и преобразования частоты следования импульсов в сигнал постоянного тока; воспроизведения напряжения постоянного тока; воспроизведения силы постоянного тока; воспроизведения частоты импульсного сигнала напряжения; деления частоты входного импульсного сигнала и определения погрешности средств измерений (СИ) с импульсным выходом путем сравнения частот следования импульсов на телеметрических выходах исследуемого (поверяемого, регулируемого) и эталонного СИ. Метрологические характеристики преобразователей измерительных - калибраторов ПТНЧ-М соответствуют требованиям:
- к эталону 2 разряда в соответствии с ГОСТ 8.027-2001;
- к эталону 1 разряда в соответствии с ГОСТ 8.022-1991.
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 1
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 2
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 3
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 4
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 5
Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 6

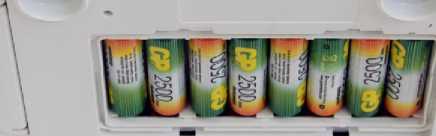

Внешний вид.
Преобразователи измерительные - калибраторы
Рисунок № 7
Программное обеспечение
Программное обеспечение является встроенным (далее ВПО) и записывается в энергонезависимую память на этапе производства и не может быть изменено через внешние порты. Доступ к ВПО невозможен без удаления пломбы поверителя и разборки корпуса прибора.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО
Идентификационные данные (признаки) |
Значение | ||
ПТНЧ-МС |
ПТНЧ-МЛ |
ПТНЧ-МП | |
Идентификационное наименование ВПО |
Соответствует модификации прибора |
Соответствует модификации прибора |
Соответствует модификации прибора |
Номер версии (идентификационный номер ВПО) |
не ниже 1.2 |
не ниже 1.4 |
не ниже 2.1 |
Поверка
Поверкаосуществляется по документу МС2.725.101 МП «Преобразователи измерительные - калибраторы ПТНЧ-М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 июня 2017 г.
Основные средства поверки: вольтметр-калибратор постоянного напряжения В2-43 с блоком ПНТ-04 (регистрационный номер в Федеральном информационном фонде № 30362-10); мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03); генератор сигналов низкочастотный прецизионный Г3-122
(регистрационный номер в Федеральном информационном фонде № 10237-85); частотомер электронно-счетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнезде крепежного винта крепления крышки Прибора в соответствии с рисунками 1 - 3.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
Марс-Энерго» (ООО «НПП Марс-Энерго»)
Адрес: 199034, г.Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом.41Н
Телефон: (812) 327-21-11
Факс: (812) 309-03-56
E-mail: mail@mars-energo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии и.м. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип работы Приборов основан на операциях аналого-цифрового преобразования сигналов постоянного тока, формирования выходных сигналов постоянного тока с помощью цифро-аналогового преобразования и формирования импульсного сигнала с заданной частотой или с частотой, пропорциональной входному сигналу.
На частотном выходе формируется последовательность прямоугольных импульсов амплитудой (4,5 ±0,5) В, скважностью от 2 до 3, с частотой следования FnBbK, пропорциональной измеряемой величине и равной Fhom при номинальном значении входного сигнала (Uh, Ih). Нулевому значению частоты F^ (импульсы на входе отсутствуют) соответствует нижний предел диапазона выходного сигнала, а частоте следования импульсов Fhom - верхний предел диапазона выходного сигнала. Приборы обеспечивают деление на единицу или любое четное число в диапазоне от 2 до 8192 частоты подаваемого на вход 'ТВХ" импульсного сигнала с частотой следования от 0,001 до 100000 Гц и длительностью импульса не менее 10 мкс. Частотные входы 'ТВХ" и 'Т(р)ВХ" Приборов обеспечивают прием сигналов, представляющих собой последовательность импульсов напряжения положительной полярности с уровнем логического нуля не более 0,8 В и уровнем логической единицы в диапазоне от 3 до 15 В. Так же приборы модификации ПТНЧ-МЛ и ПТНЧ-МП обеспечивают прием сигналов с выходов типа "открытый коллектор". Выбор режима работы входов производиться при программировании Приборов.
Управление работой АЦП и ЦАП, формирование массивов оцифрованных выборок, формирование импульсного сигнала и вычисление результатов измерения производятся в соответствии с встроенной программой прибора (далее - ВПО). Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей Прибора и (или) на персональном компьютере (далее - ПК).
Управление Приборами осуществляется оператором либо с использованием клавиатуры и дисплея, расположенных на передней панели, либо от ПК по последовательному интерфейсу (Ethernet - в Приборах модификаций ПТНЧ-МС; Ethernet или Bluetooth - в Приборах модификаций ПТНЧ-МЛ; Ethernet, USB или Bluetooth - в Приборах модификаций ПТНЧ-МП).
Приборы могут быть использованы для комплектации метрологических лабораторий (в том числе передвижных) в составе установок для поверки СИ с импульсным выходом (например, счетчиков электрической энергии), измерительных преобразователей (ИП) электрических величин в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011-80 и многофункциональных электроэнергетических приборов, имеющих каналы измерения сигналов постоянного тока и напряжения постоянного тока. При использовании совместно с эталонными СИ, имеющими импульсный выход, приборы обеспечивают определение погрешности СИ с импульсным выходом путем сравнения частоты выходного сигнала исследуемого СИ с частотой выходного сигнала эталонного СИ с учетом цены импульсов.
Приборы выпускаются в модификациях, отличающихся конструктивным исполнением, значениями погрешностей измерений и номенклатурой выполняемых функций.
Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены состоит из наименования и условного обозначения модификации:
Преобразователи измерительные - калибраторы ПТНЧ-МХ-Х
1 2
-
1 - обозначение модификации по номенклатуре выполняемых функций (смотри таблицу 1) и конструктивному исполнению:
"С" - стационарное:
"П" - переносное исполнение (с питанием от аккумуляторной батареи, от сети
переменного тока через адаптер питания или от блока питания USB);
"Л" - лабораторное исполнение (с питанием от сети переменного тока через адаптер питания);
-
2 - обозначение модификации по значениям основной приведенной погрешности измерения напряжения и силы постоянного тока:
"01" - с пределами основной приведенной погрешности, равными ±0,01 %;
"02" - с пределами основной приведенной погрешности, равными ±0,02 %;
"05" - с пределами основной приведенной погрешности, равными ±0,05 %.
Пример обозначения прибора:
ПТНЧ-МП-02 - преобразователь измерительный - калибратор ПТНЧ-М в переносном исполнении с пределами основной приведенной погрешности измерения напряжения и силы постоянного тока, равными ±0,02 %.
Таблица 1 - Номенклатура выполняемых функций для модификаций Приборов
Выполняемая функция |
Модификации ПТНЧ-МХ | |
С |
П или Л | |
Измерение напряжения постоянного тока |
+ |
+ |
Измерение силы постоянного тока |
+ |
+ |
Измерительное преобразование напряжения постоянного тока в частоту следования импульсов |
+ |
+ |
Измерительное преобразование силы постоянного тока в частоту следования импульсов |
+ |
+ |
Измерительное преобразование частоты следования импульсов в сигнал напряжения постоянного тока |
- |
+ |
Измерительное преобразование частоты следования импульсов в сигнал силы постоянного тока |
- |
+ |
Измерение частоты следования импульсов |
- |
+ |
Воспроизведение напряжения постоянного тока |
- |
+ |
Воспроизведение силы постоянного тока |
- |
+ |
Выполняемая функция |
Модификации ПТНЧ-МХ | |
С |
П или Л | |
Воспроизведение частоты импульсного сигнала |
- |
+ |
Деление частоты входного импульсного сигнала |
+ |
+ |
Определение погрешности средств измерений с импульсным выходом |
+ |
+ |
Определение погрешности измерительных преобразователей мощности (ИПМ) в унифицированный сигнал постоянного напряжения или силы постоянного тока путем предварительного измерительного преобразования выходного сигнала ИПМ в частоту следования импульсов |
+ | |
Примечание Знаком "+" отмечены функции, выполняемые Прибором |
Общий вид приборов, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1 - 3. Пломбирование комплектов осуществляется в виде пломбы в гнезде крепежного винта крепления крышки прибора.
Место пломбировки от несанкционированного доступа
Место нанесения знака поверки

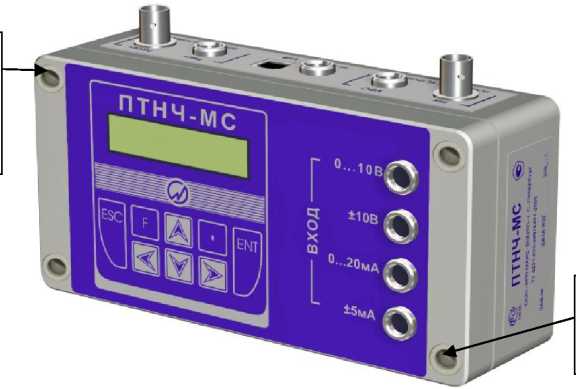

Рисунок 1 - Общий вид Приборов модификаций ПТНЧ-МС, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Место пломбировки от несанкционированного доступа
Место нанесения знака поверки

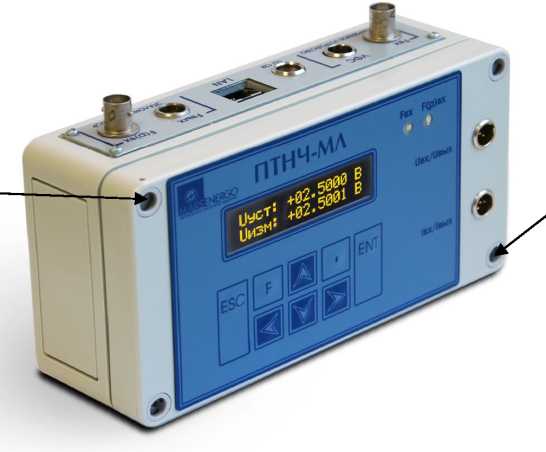

Рисунок 2 - Общий вид Приборов модификаций ПТНЧ-МЛ, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Место пломбировки от несанкционированного доступа
Место
нанесения знака поверки

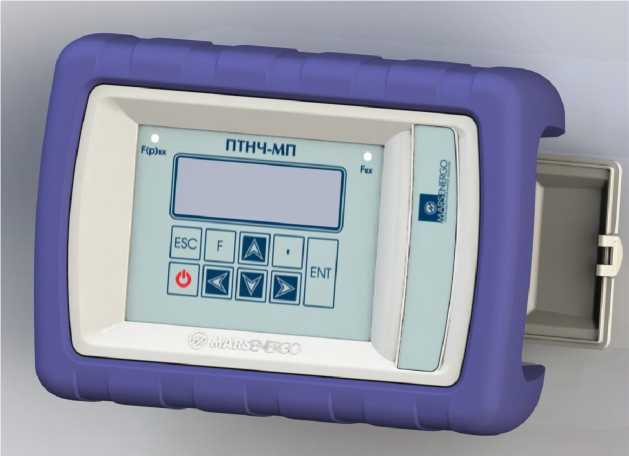

Рисунок 3 - Общий вид Приборов модификаций ПТНЧ-МП, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Таблица 8 -
Наименование |
Обозначение |
Количество |
Преобразователи измерительные -калибраторы ПТНЧ-М |
МС2.725.101 МС2.725.101-01 МС2.725.101-02 |
1 шт* |
Комплект принадлежностей |
1 комплект* | |
Руководство по эксплуатации |
МС2.725.101 РЭ |
1 экз. |
Методика поверки |
МС2.725.101 МП |
1 экз. |
Примечание *В соответствии с договором поставки |
приведены в таблицах 3 - 6.
Таблица 3 - Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсов для Приборов модификаций ПТНЧ-МС-Х, ПТНЧ-МП-Х и ПТНЧ-МЛ-Х
Измеряемые величины |
Диапазоны измерений |
Пределы допускаемой приведенной основной погрешности2) для модификаций, % |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
Примечание | ||
ПТНЧ- МС-05; ПТНЧ- МП-05; ПТНЧ- МЛ-05 |
ПТНЧ- МС-02; ПТНЧ-МП-02; ПТНЧ- МЛ-02 |
ПТНЧ- МП-01; ПТНЧ- МЛ-01 | ||||
Напряжение постоянного тока (Ubx), В |
от -1.5Uh до +1.5Uh |
±0,05 |
±0,02 |
±0,01 |
0,5 |
Uh, В: 5; 10 |
от 0 до 1.5Uh |
Uh, В: 0,21); 5; 10 | |||||
Сила постоянного тока (1вх), мА |
от -1.51Н +1.51н |
Ih, мА: 5 | ||||
от 0 до 1.51Н |
Ih, мА: 5; 20 | |||||
Частота следования импульсов на частотном входе1),3) (Бвх), Гц |
от 0 до 22500 |
абсолютная, Гц ±(0,1+340-5Твх) | ||||
Примечание
|
Преобразуемые величины |
Диапазоны измерений |
Пределы допускаемой основной приведенной погрешности2) преобразования в частоту F^beix, %, для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности |
Примечание | ||
ПТНЧ- МС-05; ПТНЧ- МП-05; ПТНЧ- МЛ-05 |
ПТНЧ- МП-02; ПТНЧ- МЛ-02 |
ПТНЧ- МП-01; ПТНЧ-МЛ-01 | ||||
Напряжение постоянного тока (Ubx), В |
от 0 до ±1,5Uh |
±(0,05+100/ Fнoм3)) |
±(0,02+100 /Fhom) |
±(0,01+100/ Fhom) |
0,5 |
Uh, В: 5; 10 Fhbex = 0 Гц при Ubx = 0 В Fhbex = Fhom при Ubx = Uh и при Ubx = -Uh |
от -Uh до 1,5Uh |
±(0,05+200/ Fнoм) |
±(0,02+200 /Fhom) |
±(0,01+200/ Fhom) |
Uh, В: 5; 10 Fb.bux = 0 Гц при Ubx = -Uh FHBbIX = FHOM при Ubx = Uh | ||
от 0 до 1,5Uh |
±(0,05+100/ ^ом:> |
±(0,02+100 /Fhom) |
±(0,01+100/ Fhom) |
Uh, B: 0,24 5; 10 Fb.bux = 0 Гц при Ubx = 0 В Fn.BUX = Fhom при Ubx = UH | ||
Сила постоянного тока (Ibx), мА |
от 0 до ±1,5Ih |
±(0,05+100/ FHOM) |
±(0,02+100 /Fhom) |
±(0,01+100/ Fhom) |
Ih, мА: 5 F = 0 Гц при Ibx = 0 А Fn.BUX = FHOM при Ibx = Ih и при Ibx = -Ih | |
от - Ih до 1,5Ih |
±(0,05+200/ FHOM) |
±(0,02+200 /Fhom) |
±(0,01+200/ Fhom) |
Ih, мА: 5 Fhbex = 0 Гц при Ibx = -Ih Fhbex = Fhom при Ibx = Ih | ||
от 0 до 1,5Ih |
±(0,05+100/ Fhom) |
±(0,02+100 /Fhom) |
±(0,01+100/ Fhom) |
Ih, мА: 5; 20 Fhbex = 0 Гц при Ibx = 0 А Fn.BUX = FHOM при Ibx = Ih | ||
Примечание
|
Воспроизводимые величины |
Диапазоны воспроизведения |
Сопротивление нагрузки, Ом |
Пределы допускаемой основной абсолютной погрешности для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной по грешности | ||
ПТНЧ- МП-05; ПТНЧ- МЛ-05 |
ПТНЧ- МП-02; ПТНЧ- МЛ-02 |
ПТНЧ- МП-01; ПТНЧ- МЛ-01 | ||||
Напряжение постоянного тока (Ивых), В |
от -10,5 до +10,5 |
Не менее 2000 |
±5,240’3 |
±2,140’3 |
±1,0-10’3 |
0,5 |
Сила постоянного тока (1вых), мА |
от -24 до +24 |
Не более 500 |
±0,012 |
±0,0047 |
±0,0024 | |
Частота следования импульсов при воспроизведении частоты (Бк.вых), Гц |
от 0 до 22500 |
Не менее 5000 |
±3-10 5Тк.вых | |||
Примечание Частотный выход Приборов 'ТВЫХ" обеспечивает формирование последовательности прямоугольных импульсов напряжения положительной полярности с уровнем логического нуля не более 0,4 в, уровнем логической единицы в диапазоне от 4 до 5,5 в и скважностью от 2 до 3 при сопротивлении нагрузки не менее 5 кОм. |
Выходные сигналы |
Диапазоны выходных сигналов |
Сопротивление нагрузки, Ом |
Пределы допускаемой основной абсолютной погрешности для модификаций |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | ||
ПТНЧ- МП-05; ПТНЧ- МЛ-05 |
ПТНЧ- МП-02; ПТНЧ- МЛ-02 |
ПТНЧ- МП-01; ПТНЧ- МЛ-01 | ||||
Напряжение постоянного тока (Ивых), В |
от -10 до 10 |
Не менее 2000 |
±5,0Ч0-3 |
±2,040-3 |
±1,0-10’3 |
0,5 |
от 0 до 10 |
Не менее 2000 | |||||
от 0 до 5 |
Не менее 1000 | |||||
от -5 до 5 |
Не менее 1000 | |||||
от 0 до 0,2 |
Не менее 1000 |
±2Ч0-4 | ||||
Сила постоянного тока (1вых), мА |
от 0 до 20 |
Не более 500 |
±0,01 |
±0,004 |
±0,002 | |
от 4 до 20 |
Не более 500 | |||||
от 0 до 5 |
Не более 2000 |
±0,0025 |
±0,001 |
±0,0005 | ||
от -5 до 5 |
Не более 2000 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение | ||
ПТНЧ-МС-Х; ПТНЧ-МЛ-Х |
ПТНЧ-МП-Х | ||
Потребляемая мощность, В^А, не более |
10 |
20 | |
Габаритные размеры средства измерений, мм, не более - высота |
185 |
230 | |
- ширина |
110 |
160 | |
- глубина |
60 |
90 | |
Масса, кг, не более |
1,0 |
2,0 | |
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 264 | ||
- частота переменного тока, Гц |
от 42 до 75 | ||
Нормальные условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106 | ||
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 | ||
- относительная влажность при +25 °С, %, не более |
90 | ||
- атмосферное давление, кПа |
от 70,0 до 106,7 |
Продолжение таблицы 7
Наименование характеристики |
Значение |
Входное сопротивление: - входа измерения тока, Ом, не более |
200 |
- входа измерения напряжения, кОм, не менее |
5 |
- входа измерения частоты, кОм, не менее |
5 |
Степень защиты корпуса |
IP 40 |
Время установления рабочего режима, мин, не более |
15 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
80000 |
