Номер по Госреестру СИ: 89998-23
89998-23 Комплект шунтов токовых эталонных безреактивных
(ШЭ)
Внешний вид.
Комплект шунтов токовых эталонных безреактивных
Рисунок № 1
Внешний вид.
Комплект шунтов токовых эталонных безреактивных
Рисунок № 2
Внешний вид.
Комплект шунтов токовых эталонных безреактивных
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание» документа «Комплект шунтов токовых эталонных безреактивных ШЭ. Паспорт НФЦР.411914.033ПС».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие
МАРС-ЭНЕРГО» (ООО «НПП МАРС-ЭНЕРГО»)
ИНН 7826694683
Юридический адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А
Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41
E-mail: mail@mars-energo.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятиеМАРС-ЭНЕРГО» (ООО «НПП МАРС-ЭНЕРГО»)
ИНН 7826694683
Адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А
Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41
E-mail: mail@mars-energo.ru
www.mars-energo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятиеМАРС-ЭНЕРГО» (ООО «НПП МАРС-ЭНЕРГО»)
ИНН 7826694683
Юридический адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А
Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41
E-mail: mail@mars-energo.ru
www.mars-energo.ru
К настоящему типу средств измерений относится комплект шунтов токовых эталонных безреактивных заводской № 001.
Комплект состоит из восьми шунтов следующих моделей ШЭ-0.02, ШЭ-0.1, ШЭ-0.5, ШЭ-1.0, ШЭ-2.5, ШЭ-5.0, ШЭ-10.0, ШЭ-50.0, которые отличаются друг от друга значениями номинального тока шунта.

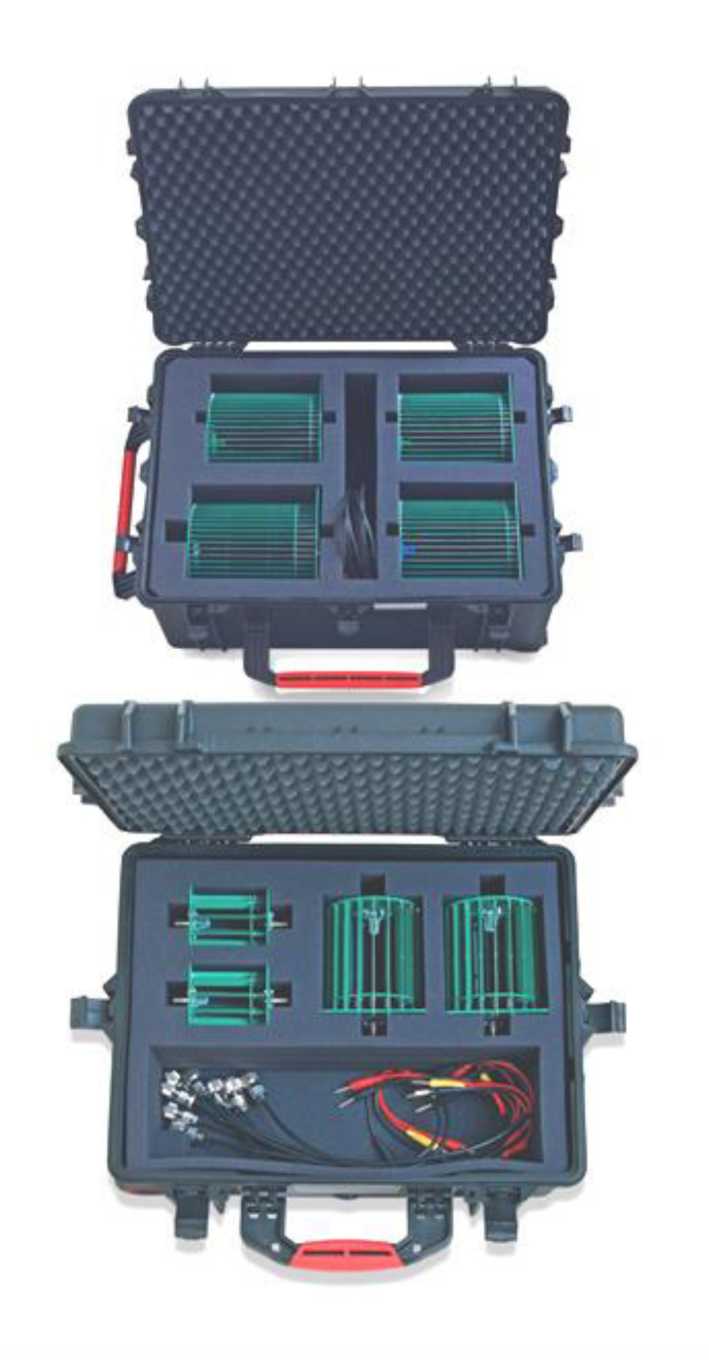

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.
Нанесение знака поверки на шунты не предусмотрено. Пломбирование шунтов не проводится, поскольку шунты выпускаются в открытом исполнении. Заводской номер комплекта указан в паспорте.
Рисуно

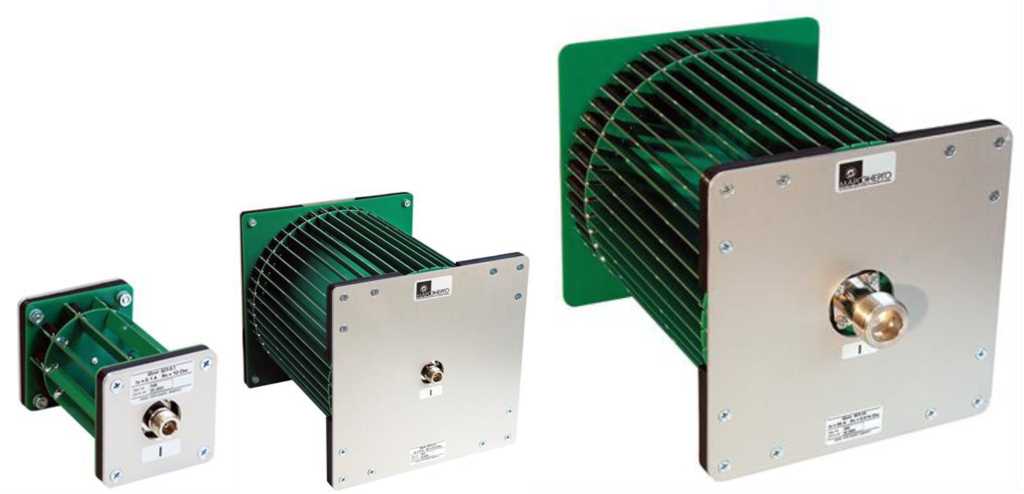

Рисунок 2 - Общий вид шунтов
Заводской номер в цифровом формате нанесен на представленную на рисунке 3.
маркировочную наклейку,

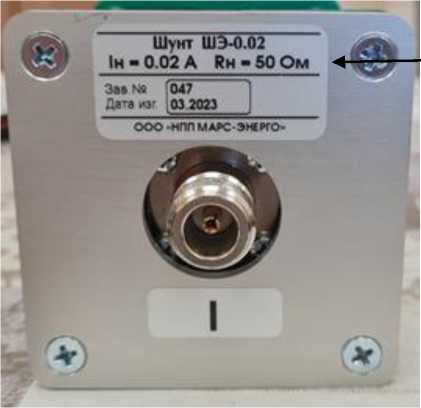

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Место нанесения
заводского номера
Лист № 4 Всего листов 6
Таблица 4 - Комплектность шунтов
Наименование |
Обозначение |
Количество |
Комплект шунтов токовых эталонных безреактивных ШЭ зав. № 001: |
НФЦР.411914.033 |
1 комплект |
- ШЭ-0.02 зав. № 047 |
НФЦР.411133.001 |
1 шт. |
- ШЭ-0.1 зав. № 048 |
НФЦР.411133.001-01 |
1 шт. |
- ШЭ-0.5 зав. № 049 |
НФЦР.411133.001-02 |
1 шт. |
- ШЭ-1.0 зав. № 050 |
НФЦР.411133.001-03 |
1 шт. |
- ШЭ-2.5 зав. № 051 |
НФЦР.411133.001-04 |
1 шт. |
- ШЭ-5.0 зав. № 052 |
НФЦР.411133.001-05 |
1 шт. |
- ШЭ-10.0 зав. № 053 |
НФЦР.411133.001-06 |
1 шт. |
- ШЭ-50.0 зав. № 054 |
НФЦР.411133.001-07 |
1 шт. |
Кабель токовый 10А 450 мм |
7 шт. | |
Кабель потенциальный 450 мм |
8 шт. | |
Паспорт |
НФЦР. 411914.033ПС |
1 экз. |
Упаковка групповая |
1 шт. 2 места |
шунтов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики шунтов
Обозначение шунтов |
Номинальный ток шунта, I |
Пределы допускаемой абсолютной погрешности, ± 10-6 • К • I, А | |||||||
Значения коэффициента К при частоте | |||||||||
20 Гц |
40 Гц |
1 кГц |
10 кГц |
20 кГц |
30 кГц |
70 кГц |
100 кГц | ||
ШЭ-0.02 |
10 мЛ |
36 |
- |
36 |
36 |
- |
36 |
100 |
150 |
20 мЛ |
36 |
- |
36 |
36 |
- |
36 |
100 |
150 | |
ШЭ-0.1 |
50 мЛ |
33 |
- |
33 |
33 |
- |
33 |
80 |
120 |
100 мЛ |
33 |
- |
33 |
33 |
- |
33 |
80 |
120 | |
ШЭ-0.5 |
200 мЛ |
- |
36 |
36 |
36 |
36 |
- |
- |
- |
500 мЛ |
- |
37 |
37 |
37 |
37 |
- |
- |
- | |
ШЭ-1.0 |
1 A |
- |
37 |
37 |
38 |
38 |
- |
- |
- |
ШЭ-2.5 |
2 A |
- |
37 |
37 |
40 |
40 |
- |
- |
- |
ШЭ-5.0 |
5 A |
- |
41 |
41 |
42 |
46 |
- |
- |
- |
ШЭ-10.0 |
10 A |
- |
47 |
47 |
70 |
75 |
- |
- |
- |
ШЭ-50.0 |
20 A |
- |
53 |
53 |
65 |
75 |
- |
- |
- |
50 A |
- |
65 |
65 |
90 |
95 |
- |
- |
- |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- диапазон температур окружающего воздуха, оС |
от +20 до +26 |
- относительная влажность окружающего воздуха, %, при 25 оС |
до 80 |
- атмосферное давление, кПа |
от 70 до 106,7 |
Габаритные размеры (В*Ш*Г), мм, не более: | |
- ШЭ-0.02, ШЭ-0.1 |
70x70x130 |
- ШЭ-0.5, ШЭ-1.0 |
115x115x175 |
- ШЭ-2.5, ШЭ-5.0, ШЭ-10.0 |
205x205x270 |
- ШЭ-50.0 |
200x200x305 |
Масса шунта, кг, не более: |
3 |
Средняя наработка до отказа, ч, не менее |
30000 |
Средний срок службы, лет |
15 |
