Номер по Госреестру СИ: 87150-22
87150-22 Компараторы напряжения двухканальные
(Марскомп К-1000)
Назначение средства измерений:
Компараторы напряжений двухканальные Марскомп К-1000 (далее компараторы) предназначены для измерений переменного электрического напряжения, переменного электрического тока, угла сдвига фазы, частоты переменного тока, гармонических сигналов напряжения, и могут применятся в качестве разрядного эталона (РЭ) для поверки или калибровки средств измерений (СИ) электроэнергетических величин.
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 1
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 2
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 3
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 4
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 5
Внешний вид.
Компараторы напряжения двухканальные
Рисунок № 6
Программное обеспечение
Программное обеспечение прибора состоит из встроенной программы прибора Марскомп К-1000 (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсам. ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти. По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики компаратора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Марскомп К-1000 |
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
Знак утверждения типа
Знак утверждения типа наноситсяна корпус прибора в виде наклейки или другим способом, не ухудшающим качества, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации НФЦР.411113.006 РЭ «Компараторы напряжений двухканальные Марскомп К-1000» п.1.4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 10-8 А до 100 А в диапазоне частот от 1-10’1 Гц до V106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 Гц до 2П09 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
НФЦР.411113.006 ТУ. Компараторы напряжений двухканальные Марскомп К-1000. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие
Марс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Юридический адрес:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятиеМарс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Юридический адрес:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
Адреса осуществления деятельности:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
199106, г. Санкт-Петербург, Кожевенная линия, д. 29, корп. 5, литер В
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19. Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятиеМарс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Юридический адрес:
199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом. 40Н
Телефон: (812) 309-03-56
Факс: 327-21-11
E-mail: mail@mars-energo.ru
Принцип работы компараторов основан на использовании аналого-цифрового преобразования (АЦП) с использованием "метода выборок". Мгновенные значения сигналов преобразуются в цифровые коды и передаются на плату центрального процессора, где формируются массивы мгновенных значений сигналов напряжения. Результаты вычисленных значений измеряемых величин, полученные с помощью программных модулей, отображаются на дисплее, сохраняются в памяти и выводятся на внешний ПК. В основу алгоритмов вычислений каждой из измеряемых величин положен метод обработки массива мгновенных значений, не требующий синхронизации с частотой измеряемых сигналов.
Выходные сигналы измерительных преобразователей каналов 1 и 2 подаются на АЦП1 и АЦП2, имеющие биполярные входы с выбором диапазона входного сигнала (±6 В и ±12 В), обеспечивающие полное 16-разрядное преобразование "без пропуска кодов" и выдающие информацию в последовательном коде по запросу с платы процессора. Компаратор выполняет аналогово-цифровое преобразование мгновенных значений входных сигналов с частотой выборки 25,6 кГц. Дальнейшая обработка производится в зависимости от измеряемых параметров. Коэффициенты усиления и диапазоны преобразования АЦП задаются управляющими сигналами с платы процессора.
Плата процессора обеспечивает управление работой компаратора, проведение расчетов по массивам оцифрованных выборок, сохранение результатов в энергонезависимой памяти, счет времени, обмен с внешними персональным компьютером (ПК), вывод результатов на встроенный дисплей, прием команд и данных от клавиатуры или ПК. Плата процессора является центральной платой, отвечающей за работоспособность компаратора в целом. Основу контроллера составляют сигнальный процессор и ПЛИС-матрица.
Блок питания служит для выработки необходимых напряжений для работы компаратора.
Компараторы выпускаются в модификациях, отличающихся конструктивным исполнением, наличием дополнительных функций и внешних устройств, номинальной частотой.
Условное обозначение модификации компараторов при заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора и условного обозначения модификации:
Условное обозначение компараторов:
Марскомп К-1000 Х-Х-Х-Х
-
1 2 3 4
-
1 - обозначение модификации по конструктивному исполнению:
-
• "С" - стационарный прибор в корпусе стандарта 19",
-
• "П" - переносной прибор в корпусе типа «кейс»;
-
2 - обозначение модификации по номинальной частоте (Гном):
-
• "50" - с Гном = 50 Гц и областью значений влияющей величины от 42,5 до 67,5 Гц;
-
• "50/400" - с Гном = 50 и 400 Гц и областью значений влияющей величины от 42,5 до 67,5 Гц и от 396 до 404 Гц;
-
3 - обозначение модификации по наличию Блока нагрузок (БН) в комплекте поставки:
-
• "Н" - с БН в комплекте и с возможностью изменения входного сопротивления и входной емкости измерительных каналов напряжением 10 В и менее для поверки измерительных маломощных трансформаторов (преобразователей, датчиков);
-
• "хМ/уП" - без БН с входным сопротивлением х МОм и входной емкостью у пФ измерительных каналов компаратора напряжением 10 В и менее;
-
4 - обозначение модификации по наличию дополнительных функций измерения параметров сигнала напряжения искаженной формы:
-
• "Г" - с возможностью измерения параметров сигнала напряжения искаженной формы;
-
• знак отсутствует - без дополнительных функций.
Блок нагрузок БН входит в комплект модификации «Марскомп К-1000 Х-Х-Н-Х». По заказу выпускается с заданными номинальными значениями входного сопротивления и входной емкости (2 набора) отдельно для сигналов тока и сигналов напряжения с управляемым переключением входов по трем фазам. БН подключается к компаратору измерительными кабелями и к ПК кабелем управления. Заводской номер БН должен соответствовать заводскому номеру компаратора.
Компараторы в зависимости от модификаций применяются автономно, совместно с источниками испытательных сигналов или в составе поверочных установок при поверке, калибровке и испытаниях средств измерений электроэнергетических величин:
-
- средств измерений напряжения, силы тока, угла сдвига фазы, частоты, показателей качества электроэнергии;
-
- маломощных измерительных трансформаторов напряжения (ММТН) и традиционных измерительных трансформаторов напряжения, датчиков, делителей;
-
- маломощных измерительных трансформаторов тока (ММТТ), датчиков;
-
- масштабных преобразователей напряжения (маломощных и традиционных трансформаторов, датчиков, делителей) при искаженной форме сигнала высокого напряжения.
Компараторы обеспечивают обмен с внешним ПК по совместимому интерфейсу с целью хранения и отображения измерительной информации.
Общий вид приборов с указанием мест пломбировки, места нанесения знака утверждения типа, заводского номера приведены на рисунках 1- 6.
Заводской номер, состоящий из арабских цифр, наносится на табличку в месте, указанном на рисунке 2, 4, 5, 6. Ограничение доступа к местам настройки (регулировки), расположенным на центральной плате прибора, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на специально оборудованных площадках на винтах крепления, указанных на рисунках 1 и 5.
Место для нанесения пломбы в виде свинцовой или мастичной пломбы
Место нанесения знака утверждения типа

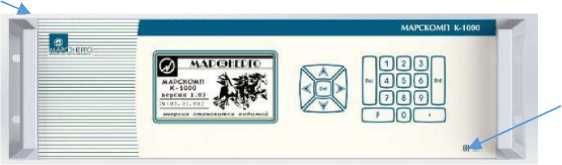

Рисунок 1 - Общий вид стационарных компараторов модификации «Марскомп К-1000 С» с указанием мест пломбировки (для свинцовой пломбы или мастичной пломбы), мест нанесения знака утверждения типа.
Место
нанесения
заводского
номера

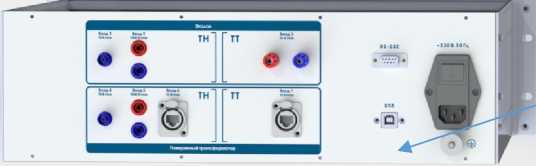

Рисунок 2 - Задняя панель компаратора модификации «Марскомп К-1000 С» с указанием места нанесения заводского номера
Рисунок 3 - Передняя панель блока нагрузок для модификации
«Марскомп К-1000 С-Х-Н»
Место
нанесения
заводског о номера
Рисунок 4 - Задняя панель блока нагрузок для модификации «Марскомп К-1000 С-Х-Н»
Место для нанесения пломбы в виде мастичной пломбы
Место нанесения заводского номера
Место нанесения знака утверждения типа

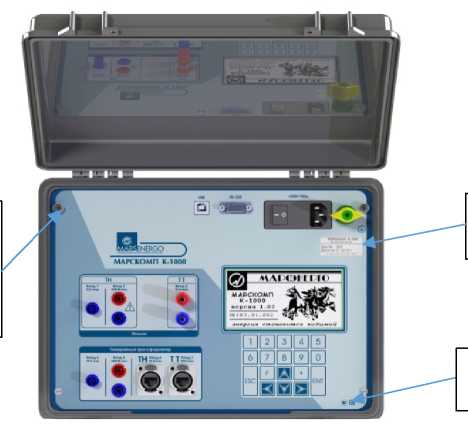

Рисунок 5 - Общий вид переносных компараторов "Марскомп К-1000 П"
Место нанесения заводского номера

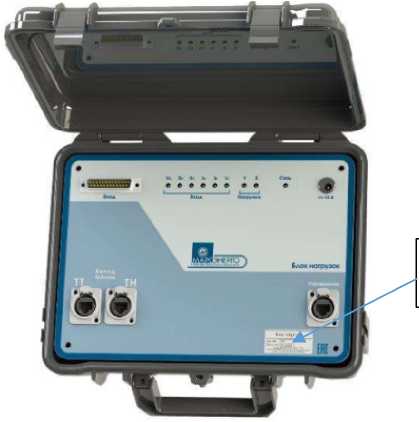

Рисунок 6 - Общий вид переносных блоков нагрузок для модификации "Марскомп К-1000 П-Х-Н"
Таблица 5 - Комплектность компараторов напряжений двухканальные Марскомп К-1000
Наименование |
Обозначение |
Количество |
Компараторы напряжений двухканальные |
Марскомп К-1000 |
1 шт.* |
Комплект принадлежностей |
- |
1 комплект * |
Руководство по эксплуатации |
НФЦР.411113.006РЭ |
1 экз. |
Формуляр |
НФЦР.411113.006ФО |
1 экз. |
Методика поверки |
- |
1 экз. |
*Комплектация в соответствии с договором поставки |
Таблица 2 - Метрологические характеристики компараторов
Наименование характеристики |
Значение |
Диапазон измерений частоты, Г ц |
от 16 до 2500 |
Пределы допускаемой относительной погрешности измерений частоты, % |
±0,02 |
Диапазон измерений среднеквадратического значения напряжений переменного тока (U) и среднеквадратического значения основной гармоники напряжений (U(1)) с частотой первой гармоники тока f1 от 45 до 65 Гц, В ин: 840; 420; 120; 60 В ин: 8400; 4200; 1000; 500; 100; 50; 10; 5 мВ |
от 0,1/Лн до 1,2^ин |
Пределы допускаемой погрешности измерений среднеквадратического значения напряжений переменного тока (U) с частотой первой гармоники тока f1 от 45 до 65 Гц, %: от 0,5 до 10 мВ включ., приведенная св. 10 до 100 мВ, относительная св. 0,1 до 420 В, относительная св. 420 до 1000 В, относительная |
±0,25 ±[0,03+0,005-(ин/и-1)] ±[0,01+0,005-(ин/и-1)] ±[0,03+0,005-(ин/и-1)] |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (U(1)) с частотой первой гармоники тока f1 от 45 до 65 Гц, %: от 0,5 до 100 мВ св. 0,1 до 420 В св. 420 до 1000 В |
±[0,03+0,005-(ин/и-1)] ±[0,01+0,005-(ин/и-1)] ±[0,03+0,005-(ин/и-1)] |
Диапазон измерений среднеквадратического значения напряжений переменного тока (U) и среднеквадратического значения основной гармоники напряжений (U(1)) с частотой первой гармоники тока ft: от 396 до 404 Гц2), В |
от 0,001 до 240 |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжений переменного тока (U) и среднеквадратического значения основной гармонической составляющей напряжений (U(1)) с частотой первой гармоники тока f1: от 396 до 404 Гц2), %: от 1 до 100 мВ св. 0,1 до 240 В |
±[0,1+0,01-(ин/и-1)] ±[0,05+0,01-(ин/и-1)] |
Наименование характеристики |
Значение |
Диапазон измерений среднеквадратического значения силы переменного тока (I) и среднеквадратического значения основной гармонической составляющей силы тока (I(1)) с частотой первой гармоники тока f1 от 45 до 65 Гц, А 1н: 0,1; 0,5; 1; 5; 10 А |
от 0,1-1н до 1,2-1н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) и среднеквадратического значения основной гармонической составляющей силы тока (I(1)) с частотой первой гармоники тока fi от 45 до 65 Гц, % |
±[0,015+0,002-(1н/1-1)] |
Диапазон измерений среднеквадратического значения силы переменного тока (I) и среднеквадратического значения основной гармонической составляющей силы тока (I(1)) с частотой первой гармоники тока f1 от 396 до 404 Гц2), А |
от 0,1-1н до 1,2-1н |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока (I) и среднеквадратического значения основной гармонической составляющей силы тока (I(1)) с частотой первой гармоники тока f1 от 396 до 404 Гц2), % |
±[0,05+0,01-(1н/1-1)] |
Диапазон измерений среднеквадратического значения напряжения переменного тока частоты f от 16 Гц до 45 Гц и от 65 Гц до 2500 Гц1), В |
от 8,4 до 400 |
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока частоты f в диапазонах от 16 до 45 и от 65 до 2500 Гц1), % |
±[0,04+0,005-(ин/и-1) +0,0004-f ] |
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDU) при U от 0,2^Uh до 1,2-Uh и Uh от 50 мВ, % |
От 0 до 49,9 |
Пределы допускаемой погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu) при Uh от 50 мВ, %: THDU < 1,0, абсолютная THDu >1,0, относительная |
±0,03 ±0,3 |
Диапазон измерений угла фазового сдвига между напряжениями частоты f двух каналов^ при Uh от 500 мВ, (Дф) |
От -90° до 90° |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями частоты в диапазоне f от 16 до 400Гц 1) 2) двух каналов при Uh от 500 мВ, (ДФ) |
± 0,00033°f |
Диапазон измерений коэффициента гармоники напряжения порядка h (KU(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц1) , при Uh от 500 мВ и со значением h, принадлежащим множеству:
|
от 0,1 до 15 от 0,1 до 25 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений коэффициента гармоники напряжения порядка h (KU(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц1) , при Uh от 500 мВ и со значением h, принадлежащим множеству, %:
|
±[0,2+0,02-(ин/и-1) +0,02-|h-1|] ±[0,08+0,02-(ин/и-1) +0,02-|h-1|] |
Пределы допускаемой относительной погрешности измерений коэффициента гармоники тока порядка h (KI(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц1) , при Ih от 500 мВ и со значением h, принадлежащим множеству, %:
|
±[0,2+0,02-(1н/1-1) +0,02-|h-1|] ±[0,08+0,02-(1н/1-1) +0,02-|h-1|] |
Метрологические характеристики Компараторов напряжений двухканальные Марскомп К-1000 соответствуют требованиям, предъявляемыми:
|
2 разряд при измерении силы тока в диапазоне от 0,05 до 10 А 2 разряд
|
Примечания
U - измеренное значение напряжения переменного тока, I - измеренное значение силы переменного тока. |
Таблица 3 - Метрологические характеристики компараторов при поверке традиционных измерительных трансформаторов напряжения (ТН), маломощных измерительных трансформаторов напряжения (ММТН) и маломощных измерительных трансформаторов тока (ММТТ)
Наименование характеристики |
Значение |
Диапазон измерений относительной погрешности напряжения, % |
от -19,99 до +19,99 1) |
Пределы допускаемой абсолютной погрешности измерений относительной погрешности напряжения [си] (5ки(Тр)), % |
±(0,02+0,03^Х) 2) 3) ±(0,2+0,03^Х) 4) ±(2+0,05^Х) 5) |
Диапазон измерений угловой погрешности |
от -3600' до +3600' |
Пределы допускаемой абсолютной погрешности измерений угловой погрешности [Афты] (Аф и(Тр)) и [Дфтт] (А5) |
±0,006'-f 1) 6) ±5,0' 7) |
Диапазон измерений относительной токовой погрешности, % |
от -19,99до +19,99 8) |
Пределы допускаемой абсолютной погрешности измерений относительной токовой погрешности [si] (А/), % |
±(0,02+0,03^Х) 2) 3) ±(0,2+0,03^Х) 4) ±(2+0,05^Х) 5) |
Диапазон измерений относительной полной токовой погрешности, % |
от -19,99 до +19,99 8) |
Пределы допускаемой абсолютной погрешности измерений относительной полной погрешности [гс], % |
±0,05 |
Примечания.
|
Таблица 4 - Основные технические характеристики компараторов
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 200 до 260 50±5 |
Полная мощность, потребляемая компаратором, В^А, не более |
100 |
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более для модификаций "Марскомп К-1000-С" - высота |
266 |
- ширина |
483 |
- длина |
430 |
для модификаций "Марскомп К-1000-П" - высота |
155 |
- ширина |
335 |
- длина |
289 |
Масса, кг, не более: для модификаций "Марскомп К-1000-С" |
6 |
для модификаций "Марскомп К-1000-П" |
5 |
Время установления рабочего режима, мин, не менее |
15 |
Степень защиты корпуса, обеспечиваемая оболочками, по ГОСТ 14254 |
IP20 |
Рабочие условия эксплуатации - температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность, не более, % |
80 |
- атмосферное давление, кПа |
от 70 до 106,7 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
10 |
