Сведения о средстве измерений: 93797-24 Шунты токовые эталонные безреактивные

Номер по Госреестру СИ: 93797-24
93797-24 Шунты токовые эталонные безреактивные
(ШЭ)

сертификация программного обеспечения
Внешний вид. Шунты токовые эталонные безреактивные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Шунты токовые эталонные безреактивные
Рисунок № 1
Внешний вид. Шунты токовые эталонные безреактивные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Шунты токовые эталонные безреактивные
Рисунок № 2
Внешний вид. Шунты токовые эталонные безреактивные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Шунты токовые эталонные безреактивные
Рисунок № 3
Внешний вид. Шунты токовые эталонные безреактивные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Шунты токовые эталонные безреактивные
Рисунок № 4

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195578
ID в реестре СИ - 1421213
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Шунты токовые эталонные безреактивные (ШЭ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52854-13
21.11.2027
Приборы электроизмерительные эталонные многофункциональные, "Энергомонитор-3.1КМ"
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
69182-17
16.11.2027
Преобразователи измерительные - калибраторы, ПТНЧ-М
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
85612-22
23.05.2027
Трансформаторы тока разделительные трехфазные, ТТР-3.100
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
4 года
86936-22
30.09.2027
Приборы электроизмерительные многофункциональные, Энергомонитор-3.1КМ-Э
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
87150-22
20.10.2027
Компараторы напряжения двухканальные, Марскомп К-1000
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
89778-23
22.08.2028
Установки поверочные универсальные, "УППУ-МОНО-МЭ"
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
89998-23

Комплект шунтов токовых эталонных безреактивных, ШЭ
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93797-24

Шунты токовые эталонные безреактивные, ШЭ
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94696-25
20.02.2030
Установки поверочные универсальные, УППУ-МЭ21
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Шунты токовые эталонные безреактивные (ШЭ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 8 4 4 0 8 4 4

    Стоимость поверки Шунты токовые эталонные безреактивные (ШЭ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Описание» документа «Шунты токовые эталонные безреактивных ШЭ. Паспорт ОКПО.4400.002 ПС».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.

    Правообладатель

    Общество с ограниченной ответственностью   «Научно-производственное

    предприятие МАРС-ЭНЕРГО»

    (ООО «НПП МАРС-ЭНЕРГО»)

    ИНН 7826694683

    Юридический адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А

    Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41

    E-mail: mail@mars-energo.ru

    Web-сайт: www.mars-energo.ru

    Изготовитель

    Общество с ограниченной ответственностью   «Научно-производственное
    предприятие МАРС-ЭНЕРГО» (ООО «НПП МАРС-ЭНЕРГО»)
    ИНН 7826694683
    Адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А
    Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41
    E-mail: mail@mars-energo.ru
    Web-сайт: www.mars-energo.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени
    «Всероссийский
    Д.И.Менделеева»
    (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14
    Е-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью   «Научно-производственное
    предприятие МАРС-ЭНЕРГО»
    (ООО «НПП МАРС-ЭНЕРГО»)
    ИНН 7826694683
    Юридический адрес: 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6-8, лит. А
    Тел. / факс: (812) 327-21-11, (812) 331-87-35, (812) 334-72-41
    E-mail: mail@mars-energo.ru
    Web-сайт: www.mars-energo.ru

    К настоящему типу средств измерений относится шунты токовые эталонные безреактивные ШЭ:

    • -      ШЭ-0.1 заводской № 056;

    • -      ШЭ-1.0 заводской № 058;

    • -      ШЭ-10.0 заводской № 024;

    • -      ШЭ-50.0 заводской № 062.

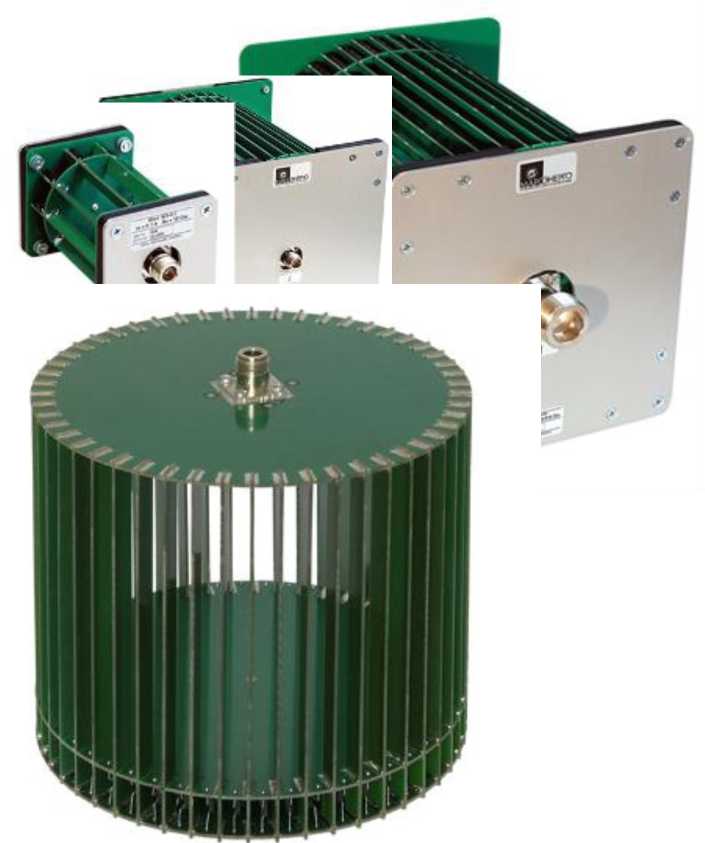

    Шунты состоят из следующих моделей ШЭ-0.1, ШЭ-1.0, ШЭ-10.0, ШЭ-50.0, которые отличаются друг от друга значениями номинального тока шунта.

    Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Внешний вид шунтов в транспортируемой упаковке представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2 и 3.

    Нанесение знака поверки на шунты не предусмотрено. Пломбирование шунтов не проводится, поскольку шунты выпускаются в открытом исполнении.

    Внешний вид. Шунты токовые эталонные безреактивные (ШЭ), http://oei-analitika.ru Внешний вид. Шунты токовые эталонные безреактивные (ШЭ), http://oei-analitika.ru

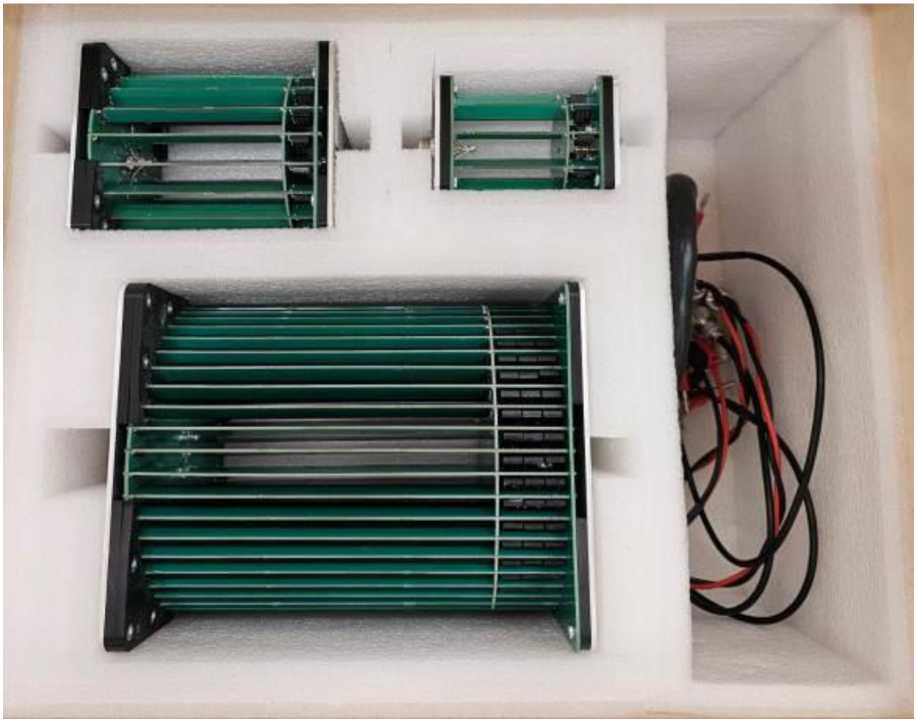

    Рисунок 1 - Внешний вид шунтов в транспортируемой упаковке

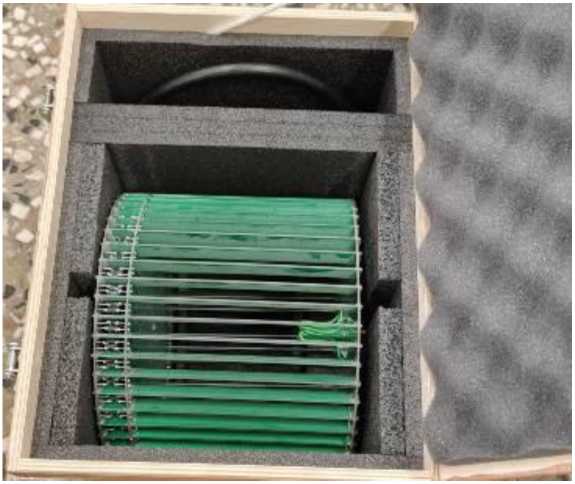

    Рисунок 2

    Внешний вид. Шунты токовые эталонные безреактивные (ШЭ), http://oei-analitika.ru

    маркировочную

    Заводской номер в цифровом формате нанесен на представленную на рисунке 4.

    наклейку,

    Внешний вид. Шунты токовые эталонные безреактивные (ШЭ), http://oei-analitika.ru

    Место нанесения заводского номера

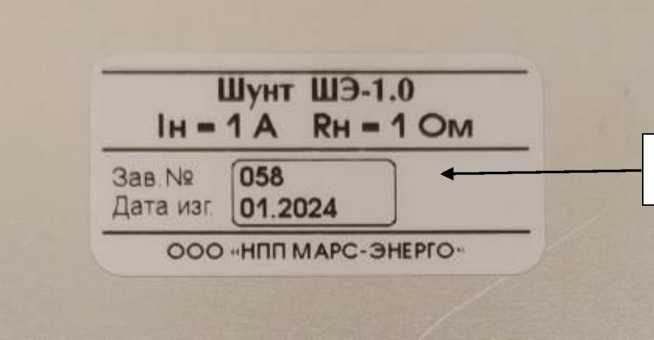

    Рисунок 4 - Общий вид маркировочной наклейки, место нанесения заводского номера


    Таблица 4 - Комплектность шунтов

    Наименование

    Обозначение

    Количество

    Шунты токовые эталонные безреактивные ШЭ:

    - ШЭ-0.1 зав. № 056

    НФЦР.411133.001-01

    1 шт.

    -  ШЭ-1.0 зав. № 058

    НФЦР.411133.001-03

    1 шт.

    - ШЭ-10.0 зав. № 024

    НФЦР.411133.001-06

    1 шт.

    - ШЭ-50.0 зав. № 062

    НФЦР.411133.001-07

    1 шт.

    Кабель токовый (кабель I)

    4 шт.

    Кабель потенциальный (кабель U)

    4 шт.

    Подставка

    МС6.150.001

    1 шт.

    Паспорт

    ОКПО.4400.002 ПС

    1 экз.

    Упаковка

    2 шт.


    шунтов приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики шунтов

    Обозначение шунтов

    Номинальный ток шунта, I

    Пределы допускаемой абсолютной погрешности, ± К • I, А

    Значения коэффициента К, ppm при частоте

    20 Гц

    1 кГц

    10 кГц

    30 кГц

    70 кГц

    100 кГц

    ШЭ-0.1

    100 мА

    50

    50

    75

    120

    170

    200

    ШЭ-1.0

    1 A

    50

    50

    75

    175

    220

    250

    ШЭ-10.0

    10 A

    70

    70

    80

    220

    275

    300

    ШЭ-50.0

    50 A

    150

    150

    150

    320

    375

    400

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - диапазон температур окружающего воздуха, °С

    от +20 до +26

    - относительная влажность окружающего воздуха, %, при 25 °С

    до 80

    - атмосферное давление, кПа

    от 70 до 106,7

    Габаритные размеры (В^Ш^Г), мм, не более:

    - ШЭ-0.1

    70x70x130

    - ШЭ-1.0

    115x115x175

    - ШЭ-10.0

    205x205x270

    - ШЭ-50.0

    200x200x305

    Масса шунта, кг, не более:

    3

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Наработка до отказа, ч, не менее

    30000

    Средний срок службы, лет

    15
