Номер по Госреестру СИ: 85612-22
85612-22 Трансформаторы тока разделительные трехфазные
(ТТР-3.100)
Назначение средства измерений:
Трансформаторы тока разделительные трехфазные ТТР-3.100 (далее по тексту -трансформаторы) предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока разделительные трехфазные
Рисунок № 1
Общие сведения
Дата публикации - 08.06.2022
Срок свидетельства - 23.05.2027
Номер записи - 187745
ID в реестре СИ - 1400104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТТР-3.100,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1241 от 2022.05.23 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Трансформаторы тока разделительные трехфазные (ТТР-3.100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52854-13 21.11.2027 |
Приборы электроизмерительные эталонные многофункциональные, "Энергомонитор-3.1КМ" Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
69182-17 16.11.2027 |
Преобразователи измерительные - калибраторы, ПТНЧ-М Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
85612-22 23.05.2027 |
Трансформаторы тока разделительные трехфазные, ТТР-3.100 Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
86936-22 30.09.2027 |
Приборы электроизмерительные многофункциональные, Энергомонитор-3.1КМ-Э Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
87150-22 20.10.2027 |
Компараторы напряжения двухканальные, Марскомп К-1000 Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89778-23 22.08.2028 |
Установки поверочные универсальные, "УППУ-МОНО-МЭ" Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
89998-23 |
Комплект шунтов токовых эталонных безреактивных, ШЭ Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Кто поверяет Трансформаторы тока разделительные трехфазные (ТТР-3.100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПП МАРС-ЭНЕРГО" (РОСС RU.0001.310115) | 34 | 34 | 0 | 0 | 22 | 22 | 0 |
Стоимость поверки Трансформаторы тока разделительные трехфазные (ТТР-3.100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ТТР-3.100 включает:
- встроенное программное обеспечение (ВПО) аппаратной части;
- внешнее программное обеспечение (внешнее ПО).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО и внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ВПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
- |
Mars-Energo IsoCT |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 1.03 |
|
Цифровой идентификатор ПО |
- |
- |
Встроенное программное обеспечение и внешнее программное обеспечение не являются метрологически значимыми частями программного обеспечения и контролю не подлежат.
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист руководства по эксплуатации трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1.4 «Устройство и работа» Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока разделительным трехфазным ТТР-3.100НЦФР.411914.018ТУ Трансформаторы тока разделительные трехфазные ТТР-3.100. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)ИНН 7826694683
Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом.40Н
Правообладатель Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д. 6-8, лит. A, пом.40Н
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на законе электромагнитной индукции. Трансформаторы осуществляют трансформацию первичного тока во вторичную цепь без изменения уровня и фазы тока при обеспечении гальванической изоляции.
Конструктивно трансформаторы содержат в себе три идентичных трансформатора тока, помещенных в металлический прямоугольный корпус. Трансформаторы выполнены на тороидальных магнитопроводах и содержат одну первичную и одну вторичную обмотки, образованные внешними токоведущими изолированными кабелями. Изделия содержит в себе дополнительно трансформаторы тока с компенсирующими обмотками, связанными с электронной встроенной схемой компенсации, обеспечивающей требуемую точность преобразования тока.
Схема компенсации может быть отключена или автоматически, или с помощью кнопок на панели управления изделия, или командой, передаваемой управляющим программным обеспечением (ПО) по интерфейсу Ethernet.
Знак поверки наносится на лицевую панель трансформатора или на свидетельство о поверке. Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

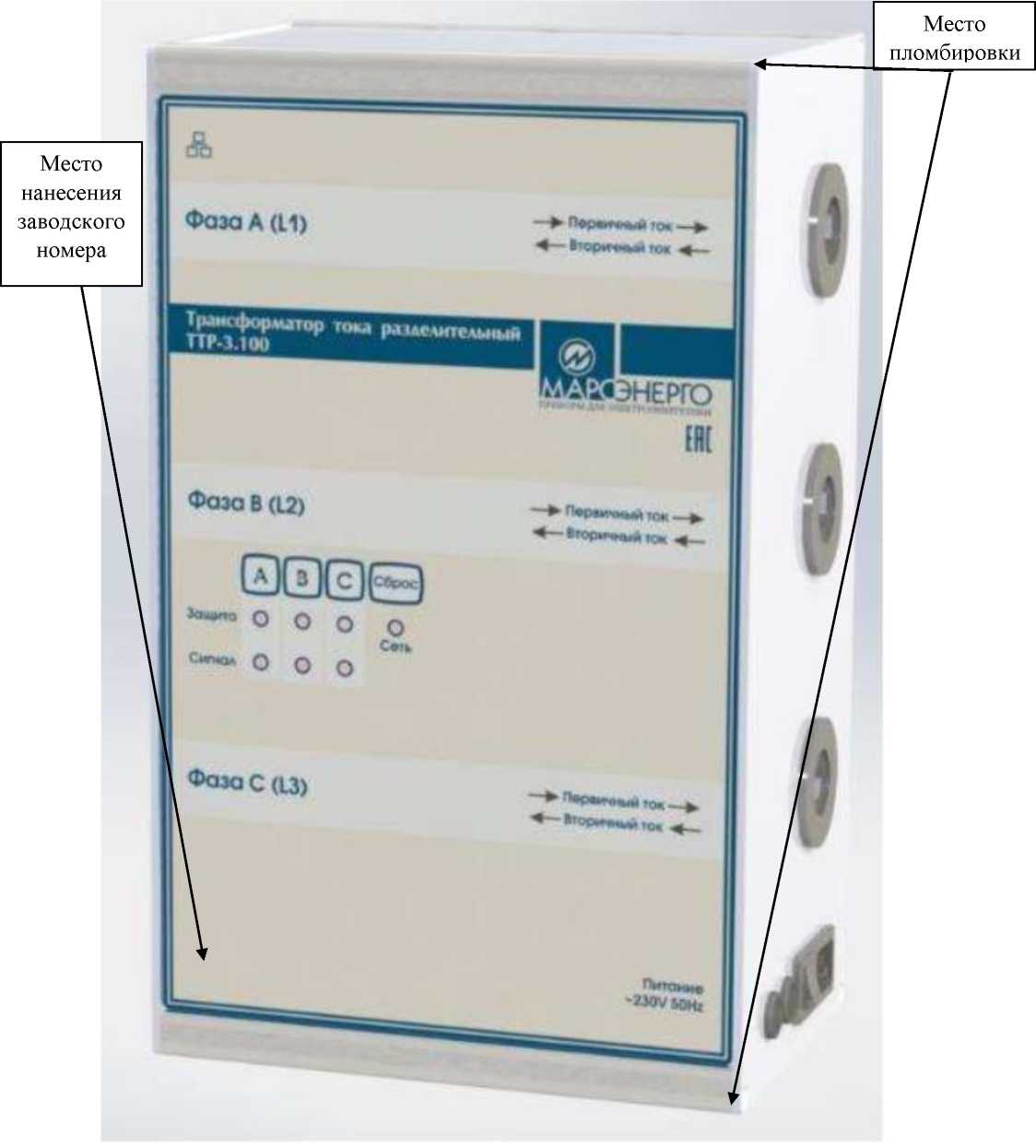

Общий вид трансформатора представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и место пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока разделительный трехфазный ТТР-3.100 |
НФЦР.411914.018 |
1 шт. |
|
Кабель питания 230 В |
- |
1 шт. |
|
Руководство по эксплуатации |
НФЦР.411914.018РЭ |
1 экз. |
|
Комплект кабелей1 |
- |
1 компл. |
|
Примечание: - Дополнительные принадлежности поставляются в соответствии с договором поставки. Номенклатура дополнительных принадлежностей может изменяться и расширяться. | ||
Таблица 2 - Метрологические характеристики ТТР-3.100
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратического значения силы переменного тока (I), А |
от 0,005 до 120,0 |
|
Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 1 А включ. до 120 A, % |
±0,02 |
|
Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 50 мА включ. до 1 A, % |
±0,05 |
|
Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 5 мА включ. до 50 мА, % |
±0,2 |
|
Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов от 1 А включ. до 120 A, ' |
±1 |
|
Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов от 5 мА включ. до 1 A, ' |
±2 |
Таблица 3 - Основные технические характеристики ТТР-3.100
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент трансформации |
1:1 |
|
Номинальное значение первичного тока, А |
100 |
|
Нормальная область значений частоты, Гц |
от 45 до 66 |
|
Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока, мОм, не более |
5,0 |
Продолжение таблицы 3
|
Внутренний диаметр отверстий для подключения первичных и вторичных токовых цепей, мм |
25±0,5 |
|
Технология передачи данных |
Fast Ethernet IEEE 802.3 |
|
Интерфейс канала 100Base-TX |
RJ 45 |
|
Количество портов Ethernet |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±5 |
|
Полная мощность, потребляемая от сети питания, В^А, не более |
80 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
350 |
|
- ширина |
220 |
|
- длина |
150 |
|
Масса, кг, не более: |
15 |
|
Время установления рабочего режима, мин, не менее |
5 |
|
Время работы при токе от 100 А, ч, не более |
8 |
|
Степень защиты корпуса, обеспечиваемая оболочками, по ГОСТ 14254 |
IP20 |
|
Нормальные и рабочие условия эксплуатации - температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 70,0 до 106,7 |
|
Средняя наработка на отказ, ч |
20000 |
|
Установленный срок службы, лет |
10 |
