Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри датчика или грузоприёмного устройства (далее - ГПУ) или индикатора, и выводится для индикации на дисплей.

Конструктивно весы состоят из ГПУ со встроенными датчиками и терминала, соединённых между собой кабелем.

В весах используются:

• - датчики 0785, 0795, 0805, 0708, 0709, SLP846, SLP847, SLP848, SLP846D, SLP847D, SLP848D;

• - индикаторы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, IND930, IND970, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND226x, IND256x, IND570xx, IND570x, IND560x, IND690xx, ICS426x, ICS466x, IND360, производства «Mettler-Toledo».

В индикаторы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus и DeviceNet.

К индикаторам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры и компьютеры.

Индикаторы различаются материалом корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Индикаторы имеют следующие категории пылевлагозащиты:

• - ACT350 - IP20;

- IND131/331- IP20/IP69k/IP65/IP66;

- IND231/IND236 - IP54/IP65/IP67;

• - ICS425, ICS435, ICS445, ICS465, ICS685, ICS426x, ICS466x - IP65;

• - IND226x, IND256x - IP66;

• - ICS429, ICS439, ICS449, ICS469, ICS689 - IP67/IP69k;

- IND570, IND570x, IND570xx, IND560x, IND690, IND690xx, IND780, IND890, IND930, IND970 - IP69k.

В весах предусмотрены следующие устройства и функции в соответствии с

ГОСТ OIML R 76-1-2011:

- устройство индикация отклонения от нуля (п. 4.5.5.);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирование (п. Т.2.7.4);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На индикаторе прикрепляется табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер.

Весы изготавливаются однодиапазонными и двухинтервальными в двух конструктивных исполнениях:

- рама из окрашенной стали, весовая крышка из нержавеющей стали;

- полностью из нержавеющей стали.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.

Весы выпускаются в исполнениях, которые отличаются друг от друга значением максимальной нагрузки, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых индикаторов и датчиков.

Исполнения весов имеют следующее обозначение при заказе:

PBxY1Y2Y3(x)-Z(H),

где PB - обозначение типа;

x - тип выходного сигнала от датчиков:

«А» - аналоговый;

«D» - цифровой;

Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;

Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов, чем выше цифра - тем универсальнее весы для использования в разных отраслях промышленности;

Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов, чем больше значение цифры - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;

(х) - необязательный параметр - обозначение x для весов во взрывобезопасном исполнении; Z - буквенно-числовое обозначение размера грузоприемной платформы и максимальной нагрузки весов:

- А (240 x 300 мм), ВВ (300 x 400 мм), В (400 х 500 мм), BC (500 х 650 мм), СС (600 х 800 мм); QA (229 x 229 мм); QB (305 х 305 мм); QC (457 x 457 мм);

- 3, 6, 12, 15, 30, 60, 120, 150, 300, 600 (3 кг, 6 кг, 12 кг, 15 кг, 30 кг, 60 кг, 120 кг, 150 кг, 300 кг, 600 кг соответственно);

(H) - необязательный параметр - обозначение H для весов гигиеничного исполнения, (применение в весах противоперегрузочных упоров и фиксаторов опорных ножек, имеющих закрытую резьбу для предотвращения накапливания загрязнений), может быть применимо для любого исполнения грузоприемной платформы весов при заказе.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Общий вид ГПУ и индикаторов представлен на рисунке 1, 2 и 3.

Схемы пломбировки от несанкционированного доступа индикаторов и встроенных в ГПУ АЦП представлены на рисунках 4 и 5.

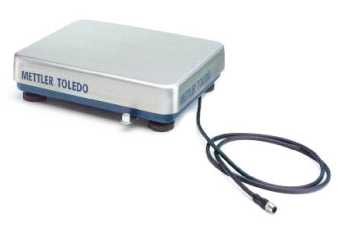

PBA655

PBA430(x)

PBA226/426/429 исполнения H

РВА226/РВА426(х)/РВА429(х)

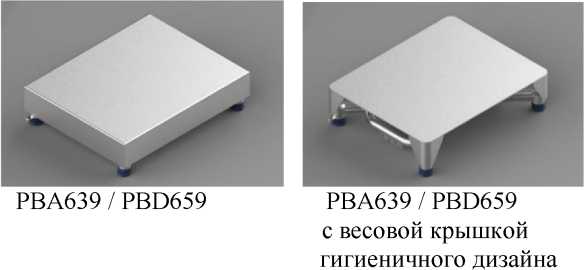

PBA639 / PBD659 без весовой крышки

PBA439 / PBA436                PBA439 / PBA436 без весовых крышек

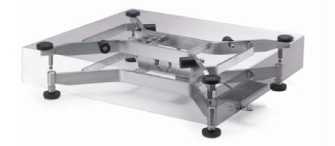

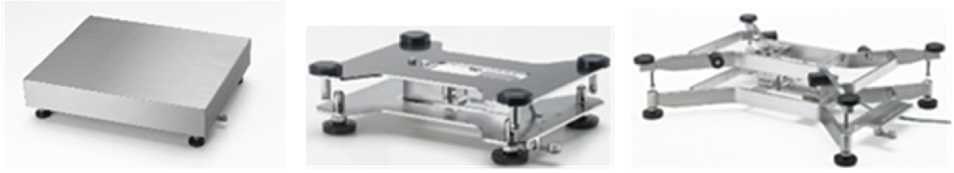

Рисунок 1 - Общий вид ГПУ весов

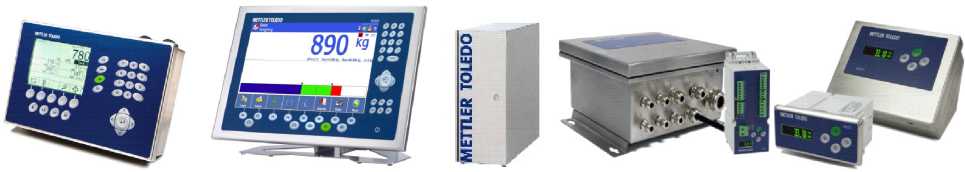

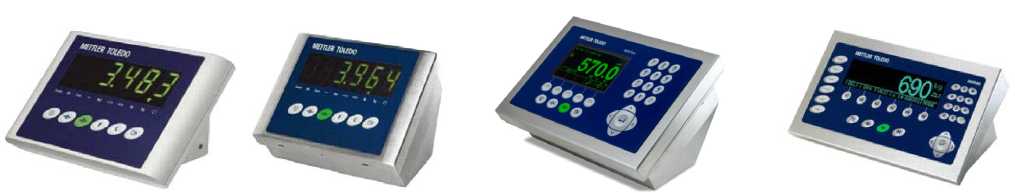

IND231 IND236 IND570/IND570x/IND570xx IND690/IND690xx

IND780 IND890/930/970

IND226x

IND131/IND331

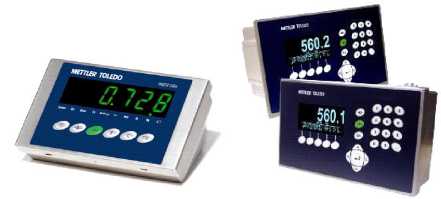

IND560xx/IND560x IND256x ACT350

IND360

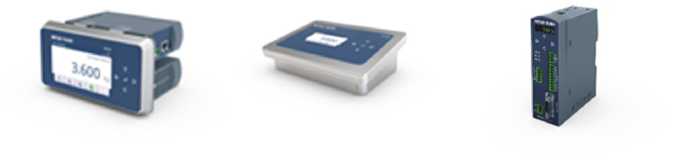

Рисунок 2 - Общий вид индикаторов IND и ACT350

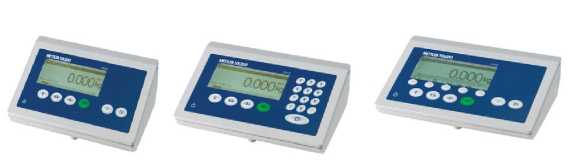

ICS425

ICS435

ICS685

ICS429

ICS439

ICS449

ICS469

ICS689

ICS466x

Рисунок 3 - Общий вид индикаторов ICS

Места пломбирования

ICS

АСТ

Винт крышки АЦП

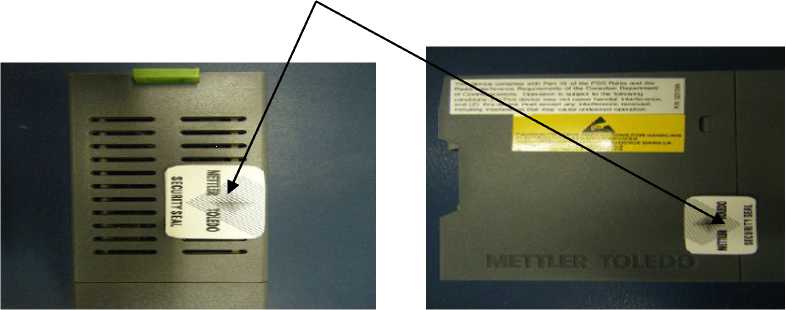

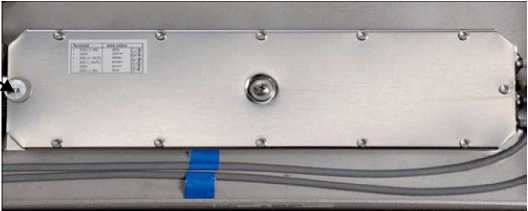

Рисунок 4 - Примеры пломбировки корпуса индикаторов IND570, IND780, IND, ICS, АСТ и крышки АЦП

Места пломбирования

АСТ

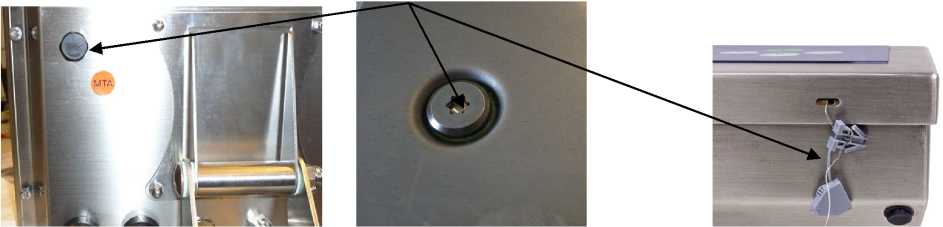

Место пломбирования АЦП ГПУ

Рисунок 5 - Примеры пломбировки корпуса индикаторов АСТ и АЦП ГПУ

Таблица 7 -

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний (III).

Значения (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 3.

Значения Мах, и Min,, дискретности (di), цены поверочного деления (ei) и пределов допускаемой погрешности при поверке (mpe) для каждого интервала нагрузки (m) для двухинтервального режима взвешивания весов приведены в таблице 4.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики
