Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и результат вычисления стоимости на основе заранее введенной пользователем средства измерений информации о цене отображаются в визуальной форме на дисплее средства измерений, а также осуществляется печать этикетки.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:

• - грузоприемное устройство в виде платформы (далее - ГПУ), опирающейся на один весоизмерительный тензорезисторный датчик (далее - датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;

• - показывающее устройство - два первичных дисплея;

• - печатающее устройство;

• - клавиатура управления средством измерений (далее - клавиатура).

Средство измерений имеет интерфейсы связи передачи измерительной информации в виде цифрового электрического сигнала.

Средство измерений выпускается в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).

Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):

bPlus-[1]2[2]-[3][4][5][6]-[7][8][9] RU.

где:

• [1] - компоновка функциональных узлов:

Т - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, показывающее устройство закреплено на стойке, клавиатура управления закреплена на основном корпусе;

H - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, показывающее устройство и клавиатура управления, ГПУ подвешено снизу корпуса;

• [2] - тип клавиатуры: М - мембранная; L - сенсорная клавиатура;

• [3] и [4] - тип дисплеев: А - семисегментный дисплей; B - матричный дисплей с оранжевой подсветкой; E - матричный дисплей с белой подсветкой;

• [5] - максимальная нагрузка весов, в кг: 06; 15; 30;

• [6] -режим работы весов: S - однодиапазонные весы; D - двухинтервальные весы;

• [7] - оснащение средствами распознавания инфракрасных меток: 0 - отсутствует; R -присутствует;

• [8] - оснащение интерйесом связи: E - Ethernet; W - Wi-Fi;

• [9] - характеристики принтера: 0 - лента 50 мм с подложкой; 1 - лента 50 мм без подложки; 2 - лента 75 мм без подложки.

Внешний вид средства измерений представлен на рисунке 1.

bPlus-T2...

bPlus-H2...

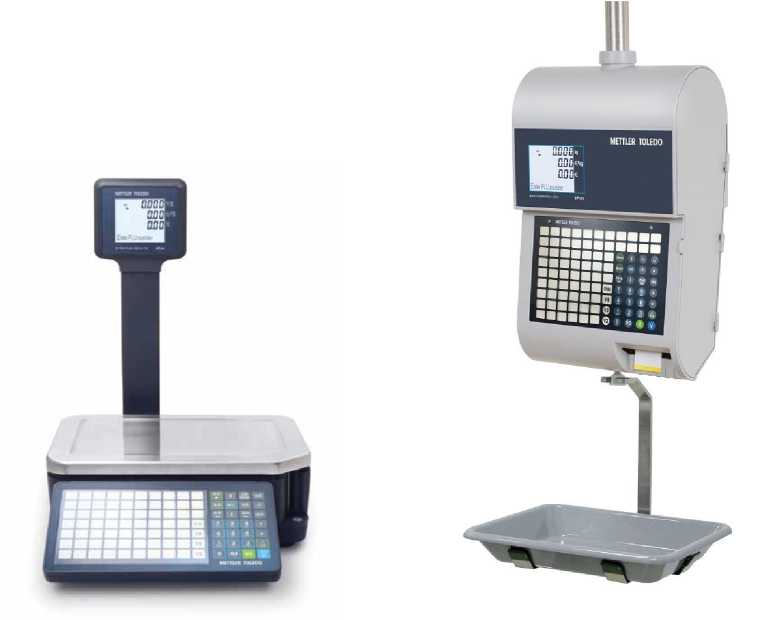

Рисунок 1 - Общий вид средства измерений

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Крышка, закрывающая доступ к переключателю регулировки с креплением на винт и пломбируемая разрушаемой наклейкой или мастичной пломбой на винт

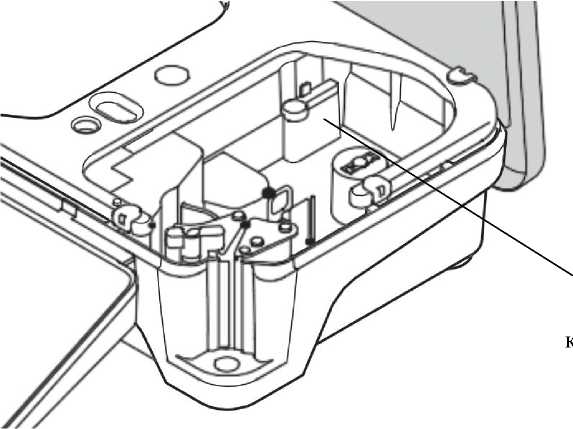

Рисунок 2 - Схема пломбировки от несанкционированного доступа (bPlus-T2.)

Переключатель регулировки      Разрушаемая наклейка, закрывающая

доступ к переключателю регулировки

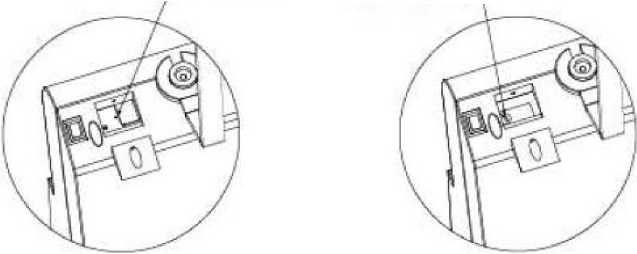

Рисунок 3 - Схема пломбировки от несанкционированного доступа (bPlus-H2...)

Таблица 5 -

Таблица 2 - Метрологические характеристики однодиапазонных весов

Таблица 3 - Метрологические характеристики многоинтервальных весов

Таблица 4 - Основные технические характеристики
