Номер по Госреестру СИ: 68670-17
68670-17 Трансформаторы тока
(TA)
Назначение средства измерений:
Трансформаторы тока ТА предназначены для передачи сигналов измерительной информации измерительным приборам аналогового и цифрового типа. Применяются во внутренних устройствах в электросетях переменного тока промышленной частоты.

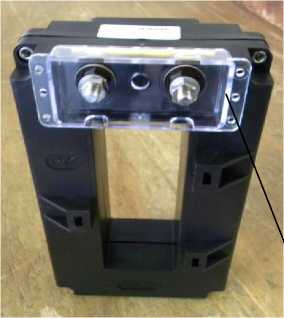

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТА ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- Трансформатор тока эталонный ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ±0,05 %) (рег номер 27007-04).
-
- Прибор сравнения КНТ-03, погрешность тока ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности (рег номер 24719-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
Заявитель
ООО «НОРД КОНСАЛТИНГ»Россия, 191119, г. Санкт-Петербург, ул. Социалистическая, д.14А
Телефон: +7 (495) 960 22 00
Факс: +7 (495) 960 22 05
Е-mail: ruibs@ru.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Трансформаторы тока ТА представляют собой масштабные преобразователи. Принцип действия основан на явлении взаимной индукции. Выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Общий вид показан на рис.1. Трансформаторы тока ТА по конструкции относятся к трансформаторам шинного типа. Выпускаемые модификации ТА 321, ТА 24, ТА 34, ТА 36, ТА 38 различаются диапазоном первичного тока, размерами проходных отверстий и габаритными размерами. Вторичные обмотки равномерно намотаны на ленточные магнитопроводы и обмотаны изолирующей лентой. Трансформаторы ТА заключены в изолирующий корпус из термопластика. Выводы вторичных обмоток подключены к клеммникам на корпусе трансформатора, которые закрыты крышкой и пломбируются для предотвращения несанкционированного доступа.
' Место пломбирования
Рисунок 1 - Общий вид трансформатора
Таблица 1 - Характеристики трансформатора
Характеристики |
ТА 321 |
ТА 24 |
ТА 34 |
ТА 36 |
ТА 38 |
наибольшее рабочее напряжение, кВ |
0,72 |
0,72 |
0,72 |
0,72 |
0,72 |
номинальные токи первичной обмотки, А |
от 100 до 2500 |
от 500 до 4000 |
от 100 до 4000 |
от 2500 до 6000 |
от 2500 до 6000 |
номинальные токи вторичной обмотки, А |
5 или 1 |
5 или 1 |
5 или 1 |
5 или 1 |
5 или 1 |
классы точности |
0,5; 1,0; 3,0 |
0,5; 1,0; 3,0 |
0,5; 1,0; 3,0 |
0,5; 1,0; 3,0 |
0,5; 1,0; 3,0 |
номинальные нагрузки, В • А |
от 1,25 до 60 |
от 10 до 60 |
от 1,25 до 60 |
от 30 до 60 |
от 30 до 60 |
коэффициент безопасности |
От 5 до 30 | ||||
номинальная частота, Гц |
50 или 60 | ||||
габаритные размеры, мм ДхВхШ |
87x144x66 |
97х164х59 |
137х190х80 |
156x199x89 |
145х221х90 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -25 до +40 °С.
