Номер по Госреестру СИ: 95171-25
95171-25 Трансформаторы напряжения
(RM15)
Назначение средства измерений:
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения

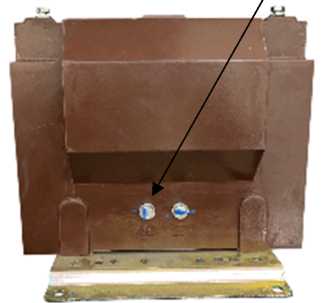

Рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «RS ISOLSEC», Франция
Адрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Изготовитель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБЦ «НИЦ ПМ-Ростест»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы имеют заводские номера 14/360625/1, 14/360625/2, 14/360625/3, 14/360625/4, 14/360626/1, 14/360626/2, 14/360626/3, 14/360626/4, 15/360629/1, 15/360629/2, 15/360629/3, 15/360629/4.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.

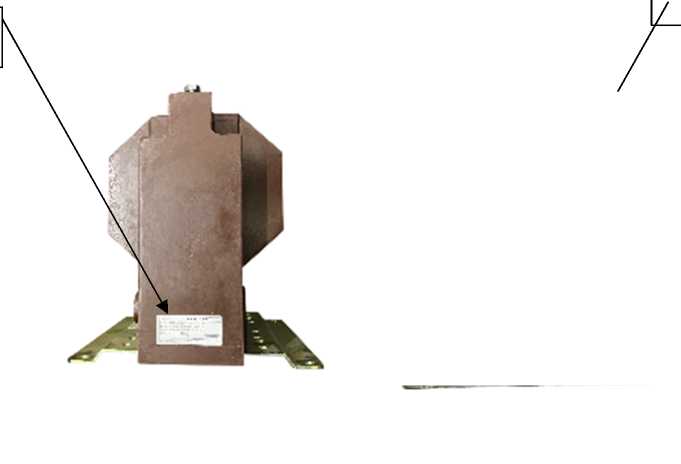

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
заводского номера
Место нанесения

Место пломбировки

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
11 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
0,11 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
1 |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
50 |
|
Номинальная частота напряжения сети, Г ц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
