Сведения о средстве измерений: 95172-25 Трансформаторы напряжения

Номер по Госреестру СИ: 95172-25
95172-25 Трансформаторы напряжения
(RM15)

Назначение средства измерений:
Трансформаторы напряжения RM15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196949
ID в реестре СИ - 1424963
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

RM15,

Производитель

Изготовитель - Фирма "RS ISOLSEC"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы напряжения (RM15)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "RS ISOLSEC"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68670-17
18.09.2027
Трансформаторы тока, TA
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95171-25

Трансформаторы напряжения, RM15
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95172-25

Трансформаторы напряжения, RM15
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95391-25

Трансформаторы тока, CB131-A1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95392-25

Трансформаторы тока, CB243А1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95393-25

Трансформаторы тока, CB111-A1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (RM15)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • RM15
  • 8 8 0 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (RM15)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «RS ISOLSEC», Франция

    Адрес: 45 avenue des Acacias 45120 Cepoy, France

    Тел: +33 02 38 85 62 62

    Web-сайт: www.rsisolsec.com

    Изготовитель

    Фирма «RS ISOLSEC», Франция
    Адрес: 45 avenue des Acacias 45120 Cepoy, France
    Тел: +33 02 38 85 62 62
    Web-сайт: www.rsisolsec.com

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБЦ «НИЦ ПМ-Ростест»)
    ИНН 7727061249
    Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «RS ISOLSEC», Франция
    Адрес: 45 avenue des Acacias 45120 Cepoy, France
    Тел: +33 02 38 85 62 62
    Web-сайт: www.rsisolsec.com

    Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

    Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.

    Трансформаторы имеют заводские номера 14/360670/1, 14/360670/2, 14/360670/3, 14/360669/1, 14/360669/2, 14/360669/3, 15/360673/1, 15/360673/2, 15/360673/3.

    Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.

    Нанесение знака поверки на трансформаторы не предусмотрено.

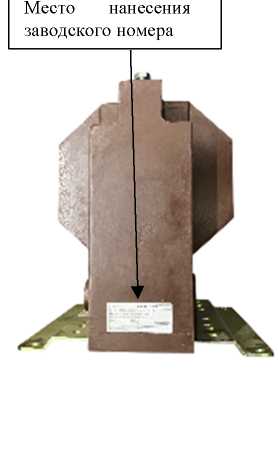

    Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.

    Внешний вид. Трансформаторы напряжения (RM15), http://oei-analitika.ru

    Место нанесения заводского номера

    Место пломбировки

    Внешний вид. Трансформаторы напряжения (RM15), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования


    Комплектность СИ приведена в таблице 3.

    Таблица 3 - Комплектность СИ

    Наименование

    Обозначение

    Количество, шт.

    Трансформатор напряжения

    RM15

    9

    Паспорт

    -

    9


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки, кВ

    10,5Л/3

    Номинальное напряжение вторичных обмоток, кВ

    0,1/^3

    Класс точности вторичных обмоток по ГОСТ 1983-2015

    1

    Номинальная мощность основной вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    20

    Номинальная частота напряжения сети, Г ц

    50

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +40
