Номер по Госреестру СИ: 95393-25
95393-25 Трансформаторы тока
(CB111-A1)
Назначение средства измерений:
Трансформаторы тока CB111-A1 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Внешний вид.
Трансформаторы тока
Рисунок № 1

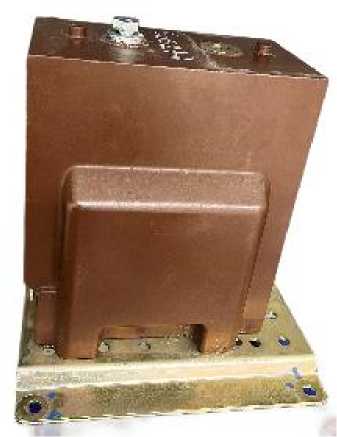

Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197156
ID в реестре СИ - 1425437
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CB111-A1,
Производитель
Изготовитель - Фирма "RS ISOLSEC"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 14
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы тока (CB111-A1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RS ISOLSEC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68670-17 18.09.2027 |
Трансформаторы тока, TA Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95171-25 |
Трансформаторы напряжения, RM15 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95172-25 |
Трансформаторы напряжения, RM15 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95391-25 |
Трансформаторы тока, CB131-A1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95392-25 |
Трансформаторы тока, CB243А1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
95393-25 |
Трансформаторы тока, CB111-A1 Фирма "RS ISOLSEC" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Трансформаторы тока (CB111-A1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 14 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (CB111-A1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «RS ISOLSEC», Франция
Адрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Изготовитель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБЦ «НИЦ ПМ-Ростест»)ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Фирма «RS ISOLSEC», ФранцияАдрес: 45 avenue des Acacias 45120 Cepoy, France
Тел: +33 02 38 85 62 62
Web-сайт: www.rsisolsec.com
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичной обмоткой, которая залита эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки находятся в верхней части литого корпуса. Выводы вторичной обмотки расположены у основания трансформаторов на узкой боковой стенке.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов.
Трансформаторы имеют заводские номера 15/360643/1, 15/360643/2, 15/360643/3, 14/360639/1, 14/360639/2, 14/360639/3, 14/360640/1, 14/360640/2, 14/360640/3, 14/360612/1, 14/360611/2, 15/360613/1, 15/360613/2, 15/360615/1, 15/360615/2.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место пломбирования и место нанесения заводского номера приведены на рисунках 1 и 2.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место пломбирования и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Зав.№ 15/360643/1, 15/360643/2, 15/360643/3, 14/360639/1, 14/360639/2, 14/360639/3, 14/360640/1, 14/360640/2, 14/360640/3 |
Зав.№ 14/360612/1, 14/360611/2, 15/360613/1, 15/360613/2, 15/360615/1, 15/360615/2 | |
|
Номинальное напряжение, кВ |
10 | |
|
Наибольшее рабочее напряжение, кВ |
12 | |
|
Номинальный первичный ток 11ном, А |
500 |
500 |
|
Номинальный вторичный ток Ъном, А |
1 |
5 |
|
Номинальная частота, Г ц |
50 | |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
20 |
10 |
|
Класс точности по ГОСТ 7746-2015 |
0,5 |
1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +40 |
