Сведения о средстве измерений: 95391-25 Трансформаторы тока

Номер по Госреестру СИ: 95391-25
95391-25 Трансформаторы тока
(CB131-A1)

Назначение средства измерений:
Трансформаторы тока CB131-A1 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

сертификация программного обеспечения

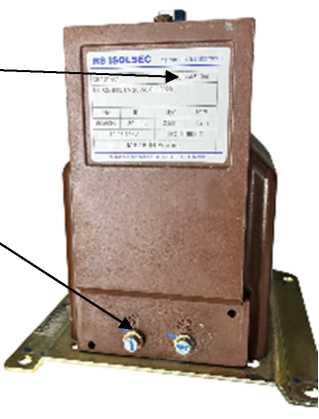

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

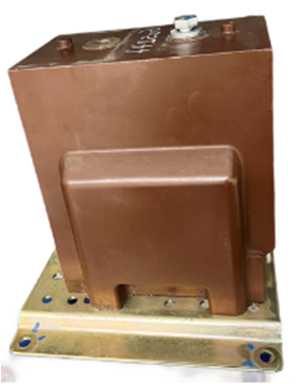

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 3

Общие сведения

Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197154
ID в реестре СИ - 1425435
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CB131-A1,

Производитель

Изготовитель - Фирма "RS ISOLSEC"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 17
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Трансформаторы тока (CB131-A1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "RS ISOLSEC"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68670-17
18.09.2027
Трансформаторы тока, TA
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95171-25

Трансформаторы напряжения, RM15
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95172-25

Трансформаторы напряжения, RM15
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95391-25

Трансформаторы тока, CB131-A1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95392-25

Трансформаторы тока, CB243А1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет
95393-25

Трансформаторы тока, CB111-A1
Фирма "RS ISOLSEC" (ФРАНЦИЯ )
ОТ
МП
8 лет

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Кто поверяет Трансформаторы тока (CB131-A1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • CB131-A1
  • 17 17 0 0 0 0 0

    Стоимость поверки Трансформаторы тока (CB131-A1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Фирма «RS ISOLSEC», Франция

    Адрес: 45 avenue des Acacias 45120 Cepoy, France

    Тел: +33 02 38 85 62 62

    Web-сайт: www.rsisolsec.com

    Изготовитель

    Фирма «RS ISOLSEC», Франция
    Адрес: 45 avenue des Acacias 45120 Cepoy, France
    Тел: +33 02 38 85 62 62
    Web-сайт: www.rsisolsec.com

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБЦ «НИЦ ПМ-Ростест»)
    ИНН 7727061249
    Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «RS ISOLSEC», Франция
    Адрес: 45 avenue des Acacias 45120 Cepoy, France
    Тел: +33 02 38 85 62 62
    Web-сайт: www.rsisolsec.com

    Принцип действия трансформаторов основан на явлении электромагнитной индукции.

    Трансформаторы состоят из магнитопровода с вторичной обмоткой, которая залита эпоксидной смолой.

    Конструкция трансформаторов - опорные с литой изоляцией.

    Выводы первичной обмотки находятся в верхней части литого корпуса. Выводы вторичной обмотки расположены у основания трансформаторов на узкой боковой стенке.

    Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов.

    Трансформаторы имеют заводские номера 14/361077/1, 14/361077/2, 14/361077/3, 14/361077/4, 14/361077/5, 14/361077/6, 14/361078/1, 14/361078/2, 14/361078/3, 14/361078/4, 14/361078/5, 14/361078/6, 15/361081/1, 15/361081/2, 15/361081/3, 15/361081/4, 15/361081/5, 15/361081/6.

    Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.

    Нанесение знака поверки на трансформаторы не предусмотрено.

    Общий вид трансформаторов, место пломбирования и место нанесения заводского номера приведены на рисунках 1 и 2.

    Место нанесения заводского номера

    Место пломбирования

    Внешний вид. Трансформаторы тока (CB131-A1), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока (CB131-A1), http://oei-analitika.ru
    Внешний вид. Трансформаторы тока (CB131-A1), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов, место пломбирования и место нанесения заводского номера



    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    10

    Наибольшее рабочее напряжение, кВ

    12

    Номинальный первичный ток 11ном, А

    500

    Номинальный вторичный ток Ъном, А

    1

    Номинальная частота, Г ц

    50

    Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА

    20

    Класс точности по ГОСТ 7746-2015

    10P

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    -   температура   окружающей

    среды, оС

    от +10 до +40
