Номер по Госреестру СИ: 68198-17
68198-17 Комплексы измерительные с фотофиксацией
(КРЕЧЕТ-СМ)
Назначение средства измерений:
Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ» (далее - комплексы) предназначены для:
- измерений скорости движения транспортных средств (далее - ТС) в зоне контроля;
- измерений расстояния до ТС в зоне контроля;
- измерений углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности измерителя скорости комплекса и направлением на ТС в зоне контроля;
- определения координат места расположения комплекса в плане;
- фотофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения комплекса и скорости ТС.
Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 1

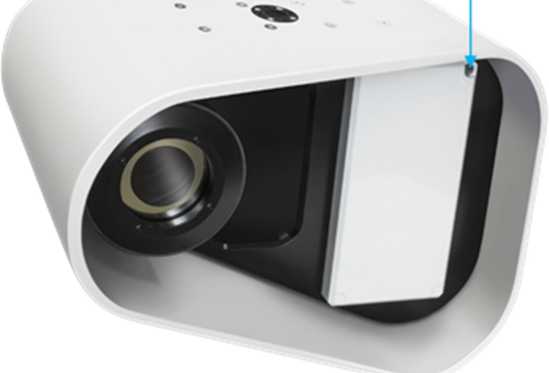

Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 2
Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 3

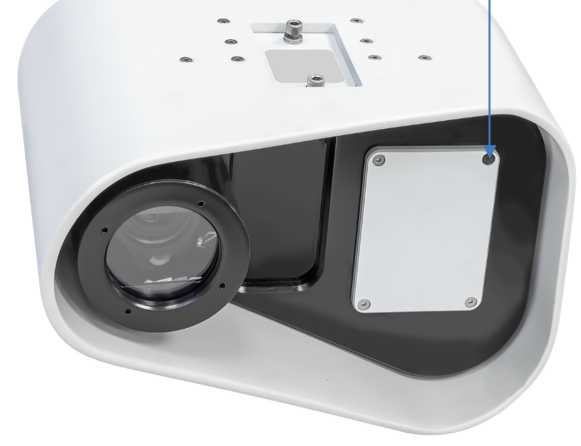

Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 4
Программное обеспечение
Метрологически значимая часть ПО комплекса находится в ИС. В состав функций, выполняемых метрологически значимой частью ПО комплекса, входят:
-
- измерение скорости ТС в зоне контроля;
-
- измерение расстояния до ТС;
-
- измерение углов на ТС;
-
- измерение координат места расположения ИС комплекса;
-
- измерение времени фотофиксации.
Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО модификации 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«MERLIN-SM» |
Номер версии (идентификационный номер) ПО |
не ниже 20.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Таблица 2 - Идентификационные данные метрологически значимой части ПО модификации 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«Rapira 3D» |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типа наноситсяфотохимическим способом на шильд, расположенный на корпусе ИС комплекса, а также типографским способом на титульный лист паспорта комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.2 «Состав и функциональность» документа БКЮФ.402222.030РЭ «Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон/факс: +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
В состав комплексов входит измеритель скорости «КРЕЧЕТ-М» (далее - ИС), программное обеспечение (далее - ПО) и дополнительное оборудование: компьютерный модуль (далее - КМ) и монтажно-эксплуатационное оборудование, обеспечивающее монтаж, электропитание, наведение ИС на зону контроля, дополнительную защиту и обзор, подсветку в темное время суток и связь с внешними устройствами.
Комплексы производят измерения скорости и местоположения ТС в зоне контроля, осуществляют анализ траекторий движения ТС, определяют текущее время и координаты места расположения ИС комплексов, фотографируют ТС в зоне контроля и сохраняют данные в энергонезависимой памяти. Все указанные действия производятся в автоматическом режиме и заканчиваются передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства.
Зоной контроля является область (сектор), ограниченная максимальным расстоянием от ИС до ТС и диапазоном измерений углов на ТС.
Работа комплексов основана на физических принципах радиолокационных измерений. Радиолокационные измерения обеспечивает ИС комплексов, который:
-
- измеряет скорость движения по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
-
- измеряет расстояние от ИС комплекса до движущихся ТС по разности фаз между сигналами на различных несущих частотах;
-
- измеряет углы в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИС комплекса и направлением на ТС, по разности фаз между сигналами, принятыми пространственно-разнесенными антеннами;
- определяет время фотофиксации по значению национальной шкалы координированного времени UTC (SU), полученному от встроенного в ИС комплекса приемника глобальной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды) и измерению интервала времени между фронтом секундного импульса PPS и моментом времени фотографирования;
- определяет координаты места расположения ИС комплекса, полученные от встроенного приемника глобальной спутниковой системы ГЛОНАСС/GPS.
Комплексы выпускаются в двух модификациях, отличающихся метрологически значимой частью ПО, находящейся в ИС.
Конструктивно ИС комплексов выполнен во влагозащищенном и ударопрочном корпусе с элементами крепления. ИС содержит радарный модуль, видеокамеру, приемник глобальной спутниковой системы ГЛОНАСС/GPS. КМ содержит модуль обработки видеокадров с энергонезависимым накопителем данных. Корпус ИС с элементами крепления, защитный радиопрозрачный кожух радарного модуля и КМ могут окрашиваться в цвета по заказу заказчика. На корпусе ИС установлен шильд, содержащий наименование и заводской номер комплекса, торговую марку изготовителя и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, установленный на корпусе ИС, ударным способом в цифровом формате. Нанесение знака поверки на корпус ИС комплексов не предусмотрено. ИС защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления. При выпуске из производства модификации комплексов маркируются следующим образом: «Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ» БКЮФ.402222.030» для модификации 1; «Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ» БКЮФ.402222.030-02» для модификации 2.
Общий вид ИС комплексов различных модификаций, места пломбирования и нанесения знака утверждения типа представлены на рисунках 1 и 2 соответственно.
Место нанесения знака утверждения типа (на тыльной стороне ИС)
Место установки пломбы
Рисунок 1 - Общий вид ИС комплекса модификации 1
Место нанесения
знака утверждения
типа (на тыльной стороне ИС)
Место установки пломбы
Рисунок 2 - Общий вид ИС комплекса модификации 2
Таблица 5 - Комплектность комплексов
Наименование |
Обозначение |
Количество | |
модификация 1 |
модификация 2 | ||
1 Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ» в составе: |
«КРЕЧЕТ-СМ» |
1 |
1 |
1.1 Измеритель скорости «КРЕЧЕТ-М» модификации 1 |
БКЮФ.201219.016 |
1 |
- |
1.2 Измеритель скорости «КРЕЧЕТ-М» модификации 2 |
БКЮФ.201219.016-02 |
- |
1 |
2 Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ». Паспорт |
БКЮФ.402222.030ПС |
1 |
1 |
3 Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ». Руководство по эксплуатации |
БКЮФ.402222.030РЭ |
1 |
1 |
Наименование |
Обозначение |
Количество | |
модификация 1 |
модификация 2 | ||
4 ГСИ. Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ». Методика поверки с изменением № 1 |
- |
1 |
1 |
5 Компьютерный модуль |
- |
По заказу |
По заказу |
6 Монтажно-эксплуатационное оборудование в составе:
связи и навигации |
- |
По заказу |
По заказу |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений скорости движения ТС в зоне контроля, км/ч модификация 1 модификация 2 |
от 2 до 260 от 1 до 350 |
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля, км/ч модификация 1 модификация 2 |
-н -н |
Диапазон измерений расстояния от комплекса до движущегося ТС, м модификация 1 модификация 2 |
от 10 до 100 от 5 до 100 |
Пределы допускаемой абсолютной погрешности измерений расстояния от комплекса до движущегося ТС, м |
±1 |
Диапазон измерений углов на ТС, ° модификация 1 модификация 2 |
±10 ±20 |
Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус модификация 1 модификация 2 |
-н -н |
Отклонение времени комплекса от национальной шкалы координированного времени UTC (SU), мс модификация 1 модификация 2 |
н- н- |
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплекса в плане, м |
±5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочая частота радиолокационного излучения, ГГ ц |
от 24,050 до 24,250 |
Зона контроля | |
длина, м, не более |
150 |
угол, градус, не более |
20 |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от -55 до +60 |
относительная влажность окружающего воздуха, %, не более |
98 |
атмосферное давление, кПа |
от 60,0 до 106,7 |
Напряжение питания от сети переменного тока, В |
от 180 до 270 |
Частота питания от сети переменного тока, Г ц |
от 49 до 51 |
Напряжение питания от сети постоянного тока, В |
от 10 до 16 |
Потребляемая мощность ИС комплекса, В^А (Вт), не более | |
модификация 1 |
60 |
модификация 2 |
15 |
Степень защиты комплекса по ГОСТ 14254-2015 |
IP66/IP67 |
Габаритные размеры ИС комплекса, мм, не более | |
длина |
313 |
ширина |
284 |
высота |
215 |
Масса ИС комплекса, кг, не более |
6 |
