Номер по Госреестру СИ: 81759-21
81759-21 Комплексы измерительные с фотофиксацией
("ОРАКУЛ-ИНСАЙТ")
Назначение средства измерений:
Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ» (далее - комплексы) предназначены для измерений в автоматическом режиме:
- местоположения и скорости движения транспортных средств (далее - ТС) в зоне контроля;
- скорости движения ТС на контролируемом участке дороги;
- пройденного пути за интервал времени;
- времени фотофиксации ТС;
- координат места расположения комплекса.

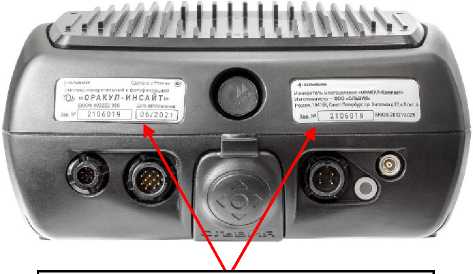

Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 1

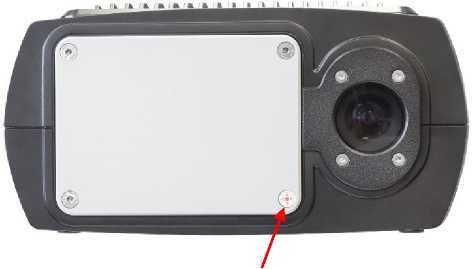

Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 2
Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 3
Внешний вид.
Комплексы измерительные с фотофиксацией
Рисунок № 4
Общие сведения
Дата публикации - 26.04.2025
Срок свидетельства - 20.05.2026
Номер записи - 181081
ID в реестре СИ - 1388439
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОРАКУЛ-КОМПАКТ, ОРАКУЛ-ИНСАЙТ, Нет модификации, Комплекс измерительный с фотовидеофиксацией "ОРАКУЛ ИНСАЙТ", -, "ОРАКУЛ-ИНСАЙТ",
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 853
Выдано извещений - 0
Кол-во периодических поверок - 136
Кол-во средств измерений - 334
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2167 от 2022.08.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№866 от 2024.04.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (19)
№1302 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№796 от 2021.05.20 об утвержденнии типов средств измерений
№795 от 2025.04.22 О внесении изменений в сведения об утвержденном типе СИ (1)
Наличие аналогов СИ: Комплексы измерительные с фотофиксацией ("ОРАКУЛ-ИНСАЙТ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68198-17 03.08.2027 |
Комплексы измерительные с фотофиксацией, КРЕЧЕТ-СМ Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
73015-18 30.10.2029 |
Имитаторы параметров движения транспортных средств, "САПСАН 3М" Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
81759-21 20.05.2026 |
Комплексы измерительные с фотофиксацией, "ОРАКУЛ-ИНСАЙТ" Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92818-24 06.08.2029 |
Приборы портативные для испытаний и поверки, РЕВИЗОР Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92861-24 12.08.2029 |
Комплексы измерительные с фотовидеофиксацией, АРЕНА-СМ Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92861-24 12.08.2029 |
Комплексы измерительные с фотовидеофиксацией, АРЕНА-СМ Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Комплексы измерительные с фотофиксацией ("ОРАКУЛ-ИНСАЙТ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 349 | 343 | 6 | 0 | 102 | 99 | 3 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "СИТИПЛАН" (RA.RU.312247) | 148 | 148 | 148 | 0 | 0 | 148 | 148 | 0 | ||
| ООО НПФ "АУР И К" (RA.RU.311214) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "МЕТРОЛОГИЯ-НСК" (RA.RU.313729) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 16 | 4 | 1 | 15 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 282 | 97 | 225 | 57 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ГЕОМЕТРИЯ"(ООО "ГЕОМЕТРИЯ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ТЕХНО-СТАНДАРТ"(ООО "ТЕХНО-СТАНДАРТ") | 8 | 8 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 33 | 33 | 0 | 33 | 0 | 33 | 0 | 33 |
Стоимость поверки Комплексы измерительные с фотофиксацией ("ОРАКУЛ-ИНСАЙТ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1600 | 1600 |
Программное обеспечение
ПО комплекса является программа «Оракул».
ПО «Оракул» содержит метрологически значимую часть «Rapira 3D», которая выполняет следующие функции:
- измерение скорости ТС в зоне контроля;
- измерение скорости ТС на контролируемом участке;
- измерение расстояния до ТС;
- измерение углов на ТС;
- измерение координат места расположения ИМ комплекса;
- измерение пройденного пути за интервал времени;
- измерение времени фотофиксации.
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Rapira 3D» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наноситсяна шильд, расположенный на корпусе ИМ, а также типографским или иным способом на титульный лист паспорта БКЮФ.402222.050-01 ПС.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.1.3 «Принцип действия» документа БКЮФ.402222.050-01 РЭ «Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
БКЮФ.402222.050-01 ТУ Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41
E-mail: info@olvia.ru
Изготовитель
— ООО «ОЛЬВИЯ»Россия, 194156, Санкт-Петербург, пр. Энгельса д.27, к.5 лит. А
J БКЮФ.201219.028^Шильд ИМ «ОРАКУЛ-Компакт»
Рисунок 2 - Вид шильд комплексов и ИМ
Программное обеспечение ПО комплекса является программа «Оракул».
ПО «Оракул» содержит метрологически значимую часть «Rapira 3D», которая выполняет следующие функции:
- измерение скорости ТС в зоне контроля;
- измерение скорости ТС на контролируемом участке;
- измерение расстояния до ТС;
- измерение углов на ТС;
- измерение координат места расположения ИМ комплекса;
- измерение пройденного пути за интервал времени;
- измерение времени фотофиксации.
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Rapira 3D» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги |
от 1 до 350 от 1 до 350 |
|
Пределы допускаемой погрешности измерений скорости движения ТС при измерениях скорости движения ТС в зоне контроля абсолютной, в диапазоне от 1 до 350 км/ч, км/ч при измерениях скорости движения ТС на контролируемом участке дороги абсолютной, в диапазоне от 1 до 100 км/ч включ., км/ч относительной, в диапазоне св. 100 до 350 км/ч, % |
±1 ±1 ±1 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от ИМ до ТС в зоне контроля, м |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений углов на ТС в зоне контроля, ° |
±1 |
|
Пределы допускаемой абсолютной погрешности отклонения времени ИМ от национальной шкалы координированного времени UTC (SU) на кадре фотофиксации, мс |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИМ к шкале времени UTC (SU), мкс |
±5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений пройденного пути не менее 300 м за интервал времени не менее 15 с, % |
±0,2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения отклонения измеренных широты и долготы координат местоположения комплекса в плане, м статический режим динамический режим |
±4,5 ±6 |
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения ИМ, ГГ ц |
от 24,050 до 24,250 |
|
Минимальная протяженность контролируемого участка дороги (при совместной работе комплексов «ОРАКУЛ-ИНСАЙТ» между собой и с комплексами «СКАТ», «КРЕЧЕТ-СМ», «СКАТ-ИИ» и «ОРАКУЛ»), м |
250 |
|
Зона контроля | |
|
угол между осью ИМ комплекса и направлением на ТС, ° |
от -10 до +10 |
|
расстояние от ИМ комплекса до ТС, м |
от 10 до 120 |
|
Напряжение питания ИМ от сети постоянного тока, В |
от 10 до 16 |
|
Потребляемая мощность ИМ, Вт, не более |
20 |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от -50 до +60 |
|
относительная влажность окружающего воздуха, %, не более |
98 |
|
атмосферное давление, кПа |
от 60,0 до 106,7 |
|
Масса ИМ, кг, не более |
3 |
|
Габаритные размеры ИМ, мм, не более | |
|
длина |
170 |
|
ширина |
220 |
|
высота |
115 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс измерительный с фотофиксацией «ОРАКУЛ-ИНСАЙТ» в составе: |
БКЮФ.402222.050 |
1 |
|
1.1 Измеритель многоцелевой «ОРАКУЛ-Компакт» |
БКЮФ.201219.028 |
1* |
|
2 Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Паспорт |
БКЮФ.402222.050-01 ПС |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
3 Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Руководство по эксплуатации |
БКЮФ.402222.050-01 РЭ |
1 экз. |
|
4 ГСИ. Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Методика поверки |
- |
1 экз. на поставляемую партию |
|
5 Цифровой ключ активации функции измерений местоположения, скорости движения и времени фотофиксации ТС в зоне контроля при мобильной установке |
ЦК-МОБ |
по заказу** |
|
6 Цифровой ключ активации функции измерений скорости на контролируемом участке |
ЦК-КУД |
по заказу** |
|
7 Цифровой ключ активации функции измерений пройденного пути за интервал времени |
ЦК-ИПП |
по заказу** |
8 Монтажно-эксплуатационное оборудование в составе:
|
- |
по заказу |
|
Примечания: * - количество может быть увеличено по заказу ** - цифровые ключи активации по заказу поставляются на электронном носителе или активируются на заводе изготовителе перед поставкой | ||
Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
БКЮФ.402222.050-01 ТУ Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Технические условия.
Правообладатель Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41
E-mail: info@olvia.ru
Изготовители Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41
E-mail: info@olvia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон/факс: +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41
E-mail: info@olvia.ru
Изготовители Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41
E-mail: info@olvia.ru
Комплексы состоят из измерителей многоцелевых «ОРАКУЛ-Компакт» (далее - ИМ), программного обеспечения (далее - ПО) и монтажно-эксплуатационного оборудования, обеспечивающего монтаж, электропитание, наведение ИМ на зону контроля, дополнительную защиту, подсветку в ночное время суток, дополнительные вычисления и связь с внешними устройствами.
Принцип действия ИМ комплексов основан на:
-
- измерении скорости движения ТС в зоне контроля по разности частот между излученным ИМ радиолокационным сигналом и сигналом, отраженным от движущихся объектов (эффект Доплера);
-
- измерении местоположения ТС в зоне контроля по фазовому методу радиолокации с измерением расстояния от ИМ до ТС и углов на ТС относительно оси ИМ комплекса;
-
- измерении скорости движения ТС на контролируемом участке по разности времен фотофиксации ТС в одной и другой зонах контроля и пройденного ТС расстояния от момента первой фотофиксации до момента второй фотофиксации;
-
- измерении времени фотофиксации ТС и координат места расположения ИМ комплекса по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;
-
- измерении пройденного пути за интервал времени при мобильной установке (на движущемся ТС) по значению собственной скорости движения, измеренной радиолокационным методом на каждом такте измерения.
Комплексы в автоматическом режиме обеспечивают привязку местоположения и скорости ТС, измеренных в зоне контроля, с расположением ТС на кадре фотофиксации при одновременном измерении времени фотофиксации и распознавании государственного регистрационного знака ТС.
Комплексы предназначены для:
- неподвижной установки (стационарной или передвижной);
- мобильной установки.
ИМ комплексов выполнен в едином влагозащищенном, ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной навигационной спутниковой системы ГЛОНАСС/GPS. Корпус ИМ с элементами крепления и защитный радиопрозрачный кожух радиолокационного модуля могут окрашиваться в цвета по заказу заказчика. На корпусе ИМ установлены шильды, содержащие наименование, торговую марку изготовителя и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, установленный на корпусе ИМ, типографским способом в цифровом формате. Нанесение знака поверки на корпус ИМ комплексов не предусмотрено. ИМ защищен от несанкционированного вскрытия специальной пломбой, разрушающейся при попытке удаления.
Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ» обеспечивают измерения скорости движения ТС на контролируемом участке дороги совместно между собой и с другими измерителями скорости движения ТС производства ООО «ОЛЬВИЯ» при стационарном размещении такими как измерители скорости радиолокационные многоцелевые с фотофиксацией «СКАТ», регистрационный номер 60496-15 в Федеральном информационном фонде по обеспечению единства измерений, комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ», регистрационный номер 68198-17 в Федеральном информационном фонде по обеспечению единства измерений, комплексы измерительные с фотофиксацией «СКАТ-ПП», регистрационный номер 71703-18 в Федеральном информационном фонде по обеспечению единства измерений, измерители оптико-радиолокационные многоцелевые «ОРАКУЛ», регистрационный номер 74987-19 в Федеральном информационном фонде по обеспечению единства измерений.
Общий вид ИМ, места расположения шильд и установки пломбы на ИМ представлены на рисунке 1.
Место нанесения знака утверждения типа и маркировки
Место пломбирования
Рисунок 1 - Общий вид и места установки шильд и пломбы на ИМ
'Z"<?> отьвьля Сделано в России
Комплекс измерительный с фотофиксацией
О «ОРАКУЛ-ИНСАЙТ»БКЮФ.402222.050 Дата изготовления: l3aB-Ngt н ь
Шильд комплексов «ОРАКУЛ-ИНСАЙТ»
Измеритель многоцелевой «ОРАКУЛ-Компакт»
Изготовитель — ООО «ОЛЬВИЯ»
Россия, 194156, Санкт-Петербург, пр. Энгельса д.27, к.5 лит. А
J БКЮФ.201219.028^
Шильд ИМ «ОРАКУЛ-Компакт»
Рисунок 2 - Вид шильд комплексов и ИМ
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс измерительный с фотофиксацией «ОРАКУЛ-ИНСАЙТ» в составе: |
БКЮФ.402222.050 |
1 |
|
1.1 Измеритель многоцелевой «ОРАКУЛ-Компакт» |
БКЮФ.201219.028 |
1* |
|
2 Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Паспорт |
БКЮФ.402222.050-01 ПС |
1 экз. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
3 Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Руководство по эксплуатации |
БКЮФ.402222.050-01 РЭ |
1 экз. |
|
4 ГСИ. Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Методика поверки |
- |
1 экз. на поставляемую партию |
|
5 Цифровой ключ активации функции измерений местоположения, скорости движения и времени фотофиксации ТС в зоне контроля при мобильной установке |
ЦК-МОБ |
по заказу** |
|
6 Цифровой ключ активации функции измерений скорости на контролируемом участке |
ЦК-КУД |
по заказу** |
|
7 Цифровой ключ активации функции измерений пройденного пути за интервал времени |
ЦК-ИПП |
по заказу** |
|
8 Монтажно-эксплуатационное оборудование в составе:
|
- |
по заказу |
|
Примечания: * - количество может быть увеличено по заказу ** - цифровые ключи активации по заказу поставляются на электронном носителе или активируются на заводе изготовителе перед поставкой | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги |
от 1 до 350 от 1 до 350 |
|
Пределы допускаемой погрешности измерений скорости движения ТС при измерениях скорости движения ТС в зоне контроля абсолютной, в диапазоне от 1 до 350 км/ч, км/ч при измерениях скорости движения ТС на контролируемом участке дороги абсолютной, в диапазоне от 1 до 100 км/ч включ., км/ч относительной, в диапазоне св. 100 до 350 км/ч, % |
±1 ±1 ±1 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от ИМ до ТС в зоне контроля, м |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений углов на ТС в зоне контроля, ° |
±1 |
|
Пределы допускаемой абсолютной погрешности отклонения времени ИМ от национальной шкалы координированного времени UTC (SU) на кадре фотофиксации, мс |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИМ к шкале времени UTC (SU), мкс |
±5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений пройденного пути не менее 300 м за интервал времени не менее 15 с, % |
±0,2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения отклонения измеренных широты и долготы координат местоположения комплекса в плане, м статический режим динамический режим |
±4,5 ±6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая частота излучения ИМ, ГГ ц |
от 24,050 до 24,250 |
|
Минимальная протяженность контролируемого участка дороги (при совместной работе комплексов «ОРАКУЛ-ИНСАЙТ» между собой и с комплексами «СКАТ», «КРЕЧЕТ-СМ», «СКАТ-ИИ» и «ОРАКУЛ»), м |
250 |
|
Зона контроля | |
|
угол между осью ИМ комплекса и направлением на ТС, ° |
от -10 до +10 |
|
расстояние от ИМ комплекса до ТС, м |
от 10 до 120 |
|
Напряжение питания ИМ от сети постоянного тока, В |
от 10 до 16 |
|
Потребляемая мощность ИМ, Вт, не более |
20 |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от -50 до +60 |
|
относительная влажность окружающего воздуха, %, не более |
98 |
|
атмосферное давление, кПа |
от 60,0 до 106,7 |
|
Масса ИМ, кг, не более |
3 |
|
Габаритные размеры ИМ, мм, не более | |
|
длина |
170 |
|
ширина |
220 |
|
высота |
115 |
