ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2167

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2167

Лист № 1 Регистрационный № 60692-15 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители комбинированные Testo 184

Измерители комбинированные Testo 184 (далее - измерители) предназначены для измерений и регистрации температуры и относительной влажности при транспортировке или хранении товаров.

Измерители комбинированные Testo 184 представляют собой многофункциональные измерительные приборы периодического действия. Измерители состоят из электронного блока, к которому подключены первичные преобразователи - датчики. Датчики преобразуют температуру и относительную влажность в эквивалентные электрические сигналы, поступающие затем в электронный блок, который преобразует эти сигналы в форму, удобную для сохранения в памяти и наблюдения на ЖК-дисплее.

Конструктивно измерители выпускаются в пластмассовых корпусах, внутри которых размещены электронный блок и датчики. На лицевой панели измерителей располагаются световые LED-индикаторы, кнопки «Start» и «Stop» и ЖК-дисплей (для модификаций Testo 184 Т2, Testo 184 Т3, Testo 184 Н1). Для подключения измерителя к компьютеру в прибор встроен разъем типа «USB-А», располагающийся под защитным колпачком.

К данному типу измерителей комбинированных относятся пять следующих модификаций: Testo 184 Т1, Testo 184 Т2, Testo 184 Т3, Testo 184 Т4, Testo 184 Н1.

Модификации отличаются друг от друга метрологическими и техническими характеристиками и конструктивным исполнением:

Testo 184 Т1 - измеритель без дисплея, предназначен для измерений температуры; в приборе не предусмотрена замена батареи, продолжительность работы 90 дней с момента первого нажатия кнопки "Start";

Testo 184 Т2 - измеритель с дисплеем, предназначен для измерений температуры; в приборе не предусмотрена замена батареи, продолжительность работы 150 дней с момента первого нажатия кнопки "Start";

Testo 184 Т3 - измеритель с дисплеем, предназначен для измерений температуры; в приборе предусмотрена замена батареи;

Testo 184 Т4 - низкотемпературный измеритель без дисплея, предназначен для измерений температуры; в приборе предусмотрена замена батареи;

Testo 184 H1 - измеритель с дисплеем, предназначен для измерений температуры и относительной влажности; в приборе предусмотрена замена батареи.

При подключении к персональному компьютеру (ПК) можно провести конфигурацию режима работы измерителя, а также считать и сохранить данные. Конфигурирование режима работы измерителей проводится через файл «testo-184-configuration.pdf», хранящийся в памяти измерителя.

Нанесение знака поверки на измерители не предусмотрено.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства

на задней панели

измерений, печатается на индивидуальной этикетке, расположенной измерителя, и имеет цифровое или буквенно-цифровое обозначение.

Рисунок 1 - Общий вид измерителей комбинированных Testo 184

Место нанесения с ерийного номера

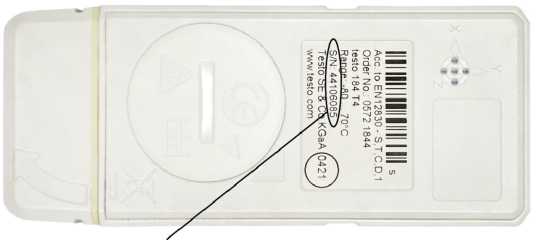

Рисунок 2 - Общий вид измерителей комбинированных Testo 184 T4 с указанием места нанесения серийного номера

Пломбирование измерителей комбинированных Testo 184 не предусмотрено.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении измерителей и не имеет возможности считывания и модификации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

¹Диапазон показаний относительной влажности от 0 % до 100 %

аблица 2 - Основные технические . характеристики

наносится типографским способом на титульный лист эксплуатационной документации. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в п. 5.2 «Проведение измерений» документа «Измерители комбинированные Testo 184, Testo 184 G1. Руководство по эксплуатации».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Стандарт предприятия изготовителя Testo Instruments Co. Ltd.

Testo Instruments Co. Ltd, Китай

Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building,

No. 3009 Guan Guang Road, Guangming New District, SHENZHEN

Телефон: +86 755 26 62 67 60

E-mail: info@testo.com.cn

Web-сайт: www.testo.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2167

Лист № 1 Регистрационный № 67322-17                                        Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вибропреобразователи АГ30

Вибропреобразователи АГ30 предназначены для измерений колебательного ускорения в воздушной и водной среде.

Принцип работы вибропреобразователя АГ30 основан на сдвиговом пьезоэффекте.

Вибропреобразователь АГ30 состоит из корпуса, внутри которого расположены инерционная масса, пьезокерамический чувствительный элемент и согласующий усилитель.

Измеряемое колебательное ускорение равно произведению величин выходного напряжения вибропреобразователя АГ30 на его коэффициент преобразования.

Конструктивно вибропреобразователь АГ30 представляет собой цилиндрический контейнер диаметром 32 мм и высотой 26 мм, в центре которого сквозное отверстие для его крепления, а сбоку выходит кабель, который заканчивается соединителем типа РС7. Вибропреобразователи АГ30 по требованию заказчика изготавливаются с кабелем длиной от 0,1 до 50 м, в металлорукаве или без него, с коэффициентом преобразования, выбираемым из ряда: (10±3); (100±20) мВ^с²^м^-1 . В зависимости от длины, кабель может быть намотан на катушку.

Конструкция вибропреобразователя АГ30 герметичная и неразборная. Степень защиты от попадания пыли и влаги не менее IP68.

Измерительная ось чувствительного элемента перпендикулярна основанию и направлена от основания вниз.

Общий вид вибропреобразователя АГ30, указание места нанесения маркировки и заводского номера приведены на рисунке 1. Пломбирование вибропреобразователя АГ30 не производится.

Нанесение знака поверки на вибропреобразователь АГ30 не предусмотрено.

Заводской номер наносится на изделие методом гравирования, и размещают на наружной поверхности нижней части корпуса. Формат нанесения заводского номера буквенно-числовой.

Рисунок 1 - Общий вид вибропреобразователей АГ30

Рисунок 2 - Общий вид вибропреобразователя АГ30 с выходным кабелем, намотанным на катушку, и выходным негерметичным разъемом

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на титульные листы руководства по эксплуатации МГФК.402152.011 РЭ и формуляра МГФК.402152.011 ФО типографским способом.

Таблица 3 - Комплектность вибропреобразователей АГ30

Примечание:

В комплект принадлежностей входит: пятка магнитная МГФК.684111.007 и винт МГФК.758151.108.

приведены в пункте 3 документа МГФК. 402152.011 РЭ «Вибропреобразователь АГ30. Руководство по эксплуатации».

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ Р ИСО 8042-2002 «Вибрация и удар. Датчики инерционного типа для измерений вибрации и удара. Устанавливаемые характеристики»;

ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»;

МГФК.402152.011 ТУ «Вибропреобразователь АГ30. Технические условия».

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495)526-63-98

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «31» августа 2022 г. № 2167

Лист № 1 Регистрационный № 67627-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-СВЭЛ

Трансформаторы тока ТВ-СВЭЛ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформатора основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в выключатели, силовые трансформаторы и токопроводы и являются комплектующими изделиями. Трансформаторы могут работать в воздушной среде или трансформаторном масле.

По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Для получения нескольких коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя или силового трансформатора, линейный ввод, шина токопровода. Высоковольтная изоляция обеспечивается изолятором ввода. Трансформаторы относятся к электрооборудованию класса напряжения 0,66 кВ и могут устанавливаться на вводе/шине любого класса напряжения при условии, что они обеспечивают заданные характеристики, не нарушают его работу, и посадочные размеры ввода/шины позволяют их установку.

На выводы вторичных обмоток, предназначенных для измерений и учета электрической энергии трансформаторов категории размещения 1 по ГОСТ 15150-69 и трансформаторов исполнений ТВ-СВЭЛ-V категории размещения 2 устанавливается крышка с возможностью пломбировки (нанесения знака поверки в виде пломбы или наклейки) для защиты от несанкционированного доступа, в остальных трансформаторах категории размещения 2 возможность пломбировки (нанесения знака поверки) отсутствует. Также трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.

Трансформатора имеют пополняемый ряд конструктивных исполнений, отличающихся формой корпуса, габаритными размерами, массой, способом крепления на месте установки, количеством и назначением вторичных обмоток.

Общие виды трансформаторов представлены на рисунках 1-4.

Исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4. Номер конструктивного исполнения и вариант конструктивного исполнения в обозначении могут отсутствовать.

На трансформаторах имеется табличка технических данных с предупреждающей надписью о высоком напряжении на разомкнутых вторичных обмотках.

Трансформаторы изготавливаются в различных климатических исполнениях (УХЛ, У, ХЛ, О, Т) и категориях размещения (1, 2) по ГОСТ 15150-69.

Трансформаторы категории размещения 1 предназначены для эксплуатации на открытом воздухе (установка снаружи вводов силовых трансформаторов и выключателей, проходных изоляторов, вводов, проходящих сквозь стены или перекрытия).

Трансформаторы категории размещения 2 предназначены для эксплуатации в трансформаторном масле внутри бака силового трансформатора (выключателя) и в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) линейного ввода или токопровода.

Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя или силового трансформатора, линейного ввода или токопровода.

Трансформаторы не требуют ремонта на протяжении всего срока эксплуатации.

Заводской номер в формате цифрового обозначения наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ 15150-69 металлографическим способом, для категории размещения 2 по ГОСТ 15150-69 методом офсетной печати.

Рисунок 2 - Общий вид транформаторов тока ТВ-СВЭЛ категории размещения 2

Рисунок 1 - Общий вид транформаторов тока ТВ-СВЭЛ категории размещения 1

Место нанесения заводского номера и знака утверждения типа (табличка технических данных трансформатора)

Рисунок 3 - Общий вид транформаторов тока ТВ-СВЭЛ-V (категория размещения 2)

Лист № 4 Всего листов 6 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на табличку технических данных трансформатора для категории размещения 1 по ГОСТ 15150-69 металлографическим способом, для категории размещения 2 по ГОСТ 15150-69 методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Лист № 6 Всего листов 6 Сведения о методиках (методах) измерений

Методика (метод) измерений приведены в пункте 3 руководства по эксплуатации «Трансформатор тока ТВ-СВЭЛ. Руководство по эксплуатации. 0ЭТ.461.006 РЭ» или «Трансформатор тока ТВ-СВЭЛ. Руководство по эксплуатации. 0ЭТ.461.011 РЭ».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

0ЭТ.591.017 ТУ «Трансформаторы тока ТВ-СВЭЛ. Технические условия».

Общество с ограниченной ответственностью «СВЭЛ - Силовые трансформаторы» (ООО «СВЭЛ-СТ»)

ИНН 6674239607

Адрес: 620010, г. Екатеринбург, ул. Черняховского, д. 61 Телефон/факс: +7 (343) 253-50-13 / +7 (343) 253-50-13

Web-сайт: www.svel.ru

Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

Телефон: +7 (495) 278-02-48 E-mail: info@ic-rm.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

В части вносимых изменений:

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2167

Лист № 1 Регистрационный № 81759-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ»

Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ» (далее - комплексы) предназначены для измерений в автоматическом режиме:

• - местоположения и скорости движения транспортных средств (далее - ТС) в зоне контроля;

• - скорости движения ТС на контролируемом участке дороги;

• - пройденного пути за интервал времени;

• - времени фотофиксации ТС;

• - координат места расположения комплекса.

Комплексы состоят из измерителей многоцелевых «ОРАКУЛ-Компакт» (далее - ИМ), программного обеспечения (далее - ПО) и монтажно-эксплуатационного оборудования, обеспечивающего монтаж, электропитание, наведение ИМ на зону контроля, дополнительную защиту, подсветку в ночное время суток, дополнительные вычисления и связь с внешними устройствами.

Принцип действия ИМ комплексов основан на:

• - измерении скорости движения ТС в зоне контроля по разности частот между излученным ИМ радиолокационным сигналом и сигналом, отраженным от движущихся объектов (эффект Доплера);

• - измерении местоположения ТС в зоне контроля по фазовому методу радиолокации с измерением расстояния от ИМ до ТС и углов на ТС относительно оси ИМ комплекса;

• - измерении скорости движения ТС на контролируемом участке по разности времен фотофиксации ТС в одной и другой зонах контроля и пройденного ТС расстояния от момента первой фотофиксации до момента второй фотофиксации;

• - измерении времени фотофиксации ТС и координат места расположения ИМ комплекса по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;

• - измерении пройденного пути за интервал времени при мобильной установке (на движущемся ТС) по значению собственной скорости движения, измеренной радиолокационным методом на каждом такте измерения.

Комплексы в автоматическом режиме обеспечивают привязку местоположения и скорости ТС, измеренных в зоне контроля, с расположением ТС на кадре фотофиксации при одновременном измерении времени фотофиксации и распознавании государственного регистрационного знака ТС.

Комплексы предназначены для:

- неподвижной установки (стационарной или передвижной);

- мобильной установки.

ИМ комплексов выполнен в едином влагозащищенном, ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной навигационной спутниковой системы ГЛОНАСС/GPS. Корпус ИМ с элементами крепления и защитный радиопрозрачный кожух радиолокационного модуля могут окрашиваться в цвета по заказу заказчика. На корпусе ИМ установлены шильды, содержащие наименование, торговую марку изготовителя и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, установленный на корпусе ИМ, типографским способом в цифровом формате. Нанесение знака поверки на корпус ИМ комплексов не предусмотрено. ИМ защищен от несанкционированного вскрытия специальной пломбой, разрушающейся при попытке удаления.

Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ» обеспечивают измерения скорости движения ТС на контролируемом участке дороги совместно между собой и с другими измерителями скорости движения ТС производства ООО «ОЛЬВИЯ» при стационарном размещении такими как измерители скорости радиолокационные многоцелевые с фотофиксацией «СКАТ», регистрационный номер 60496-15 в Федеральном информационном фонде по обеспечению единства измерений, комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ», регистрационный номер 68198-17 в Федеральном информационном фонде по обеспечению единства измерений, комплексы измерительные с фотофиксацией «СКАТ-ПП», регистрационный номер 71703-18 в Федеральном информационном фонде по обеспечению единства измерений, измерители оптико-радиолокационные многоцелевые «ОРАКУЛ», регистрационный номер 74987-19 в Федеральном информационном фонде по обеспечению единства измерений.

Общий вид ИМ, места расположения шильд и установки пломбы на ИМ представлены на рисунке 1.

Место нанесения знака утверждения типа и маркировки

Рисунок 1 - Общий вид и места установки шильд и пломбы на ИМ

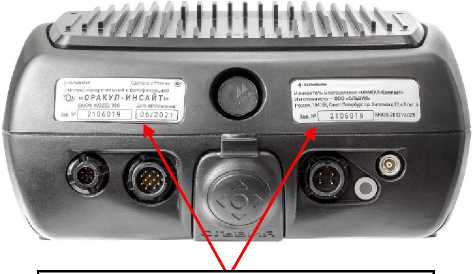

Рисунок 2 - Вид шильд комплексов и ИМ

ПО комплекса является программа «Оракул».

ПО «Оракул» содержит метрологически значимую часть «Rapira 3D», которая выполняет следующие функции:

- измерение скорости ТС в зоне контроля;

-   измерение скорости ТС на контролируемом участке;

-    измерение расстояния до ТС;

- измерение углов на ТС;

- измерение координат места расположения ИМ комплекса;

-    измерение пройденного пути за интервал времени;

- измерение времени фотофиксации.

Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

на шильд, расположенный на корпусе ИМ, а также типографским или иным способом на титульный лист паспорта БКЮФ.402222.050-01 ПС.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

приведены в пункте 2.1.3 «Принцип действия» документа БКЮФ.402222.050-01 РЭ «Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

БКЮФ.402222.050-01 ТУ Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ». Технические условия.

Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)

ИНН 7802595490

Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41

E-mail: info@olvia.ru

Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)

ИНН 7802595490

Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41

E-mail: info@olvia.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2022 г. № 2167

Лист № 1 Регистрационный № 83972-21                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики сжатия рудничные ДСР

Датчики сжатия рудничные ДСР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный и цифровой сигналы.

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Далее сигнал преобразуется в частоту и в цифровой формат. Цифровые данные передаются через интерфейс RS-485.

Датчики состоят из металлического корпуса цилиндрической формы (упругий элемент), жестко присоединенного к нему интерфейсного модуля, представляющего собой компаундированную электронную плату в прямоугольном металлическом корпусе, с постоянно присоединенным кабелем питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком. Датчик может иметь цифровой RS-485 и аналоговый 5-15 Гц измерительные каналы или только цифровой RS-485 измерительный канал.

Модификации датчиков в части метрологических параметров отличаются пределами допускаемой погрешности и максимальной нагрузкой.

Датчики имеют обозначение ДСР-*-**-***, где:

ДСР - обозначение типа датчиков;

*- максимальная нагрузка, т (30, 50, 60);

**- обозначение типа измерительного канала (обозначение 515 указывает на наличие аналогово 5-15 Гц и цифрового RS-485 измерительных каналов, обозначение 485 указывает на наличие только цифрового RS-485 измерительного канала);

***- длина кабеля, м (в обозначение указывается от 1 до 99).

Пломбирование датчиков сжатия рудничных ДСР не предусмотрено.

Знак поверки на датчики не наносится.

В целях предотвращения несанкционированных вмешательств вход в программу настройки защищен административным паролем.

Маркировка датчиков производится на крышке, закрепленной на корпусе датчика, методом лазерной гравировки на которой нанесены (рисунок 2):

• - единый знак обращения продукции на рынке государств - членов Евразийского экономического союза ЕАС;

• - специальный знак Ex взрывобезопасности;

• - степень защиты от внешних воздействий оболочки;

• - номер сертификата соответствия;

• - знак или наименование предприятия-изготовителя;

• - полное обозначение датчика;

• - маркировка взрывозащиты, искробезопасные параметры;

• - заводской номер датчика по системе нумерации завода-изготовителя в цифровом формате;

• - класс точности по ГОСТ 8.631-2013;

• - обозначение по влажности по ГОСТ 8.631-2013;

• - предельные значения температуры;

• - параметры электрического питания;

• - год и месяц изготовления датчика;

• - знак утверждения типа.

037-00888-01

ДАТЧИК СЖАТИЯ РУДНИЧНЫЙ

ТЕМПЕРАТУРА....................-20°С S Та S +40“С

ВЗРЫВОЗАЩИТА......................РО Ex ia I Ma X

СЕРТИФИКАТ............ТС RU C-RU.HA65.B.00004

ВЫДАН ............................ ТЕХБЕЗОПАСНОСТЬ

МАРКИРОВКА ПО ГОСТ 8.631 -2013... D0.5 СН {-20/40

fcj| искрокзоиасиые ]   | _S/_H, ХХХХХХ / ХХХХХ ХХХХ |

ЭЛЕКТРОПИТАНИЕ      U = 8...2DB    Р < 250 мВт

Ui = 20 В               Ci = 0 мкФ       Ы = 0мкГн

RS485   ■ ПИТАНИЕ        5-15 ГЦ

А: жёлтый          I 12V: коричневый   I   +: розовый

В: зелёный         | GND: белый        | серый

Рисунок 2- Маркировка датчиков

В датчиках используется встроенное в датчик и автономное программное обеспечение.

Встроенное программное обеспечение реализует следующие функции: сбор, обработку, передачу измерительной информации.

Автономное программное обеспечение реализует следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации

Идентификация программы: номер версии встроенного и автономного программного обеспечения отображается на экране персонального компьютера в окне автономного программного обеспечения.

Защита встроенного и автономного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные (признаки) встроенного программного обеспечения

Таблица 2 - Идентификационные данные (признаки) автономного программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Пределы допускаемых погрешностей

Таблица 5 - Основные технические характеристики

типографским способом на титульный лист паспорта и методом лазерной гравировки на крышку датчика.

Таблица 6 - Комплектность датчиков сжатия рудничных ДСР

приведены в разделе 2 «Использование по назначению» документа SM.082.000.000.000РЭ «Датчики сжатия рудничные ДСР. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы, утвержденная»;

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний;

Технические условия. Датчик сжатия рудничный ДСР. SM.082.000.000.000ТУ.

Общество с ограниченной ответственностью «СПбЭК-Майнинг»

(ООО «СПбЭК-Майнинг»)

ИНН 7820326027

Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, Кокколевская (Пулковское тер.) ул., дом 1, строение 1, помещения 45-Н

Телефон: (812) 331-94-44

E-mail: info@spbec-mining.ru

Web-сайт: www.spbec-mining.ru

Общество с ограниченной ответственностью «СПбЭК-Майнинг»

(ООО «СПбЭК-Майнинг»)

ИНН 7820326027

Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, Кокколевская (Пулковское тер.) ул., дом 1, строение 1, помещения 45-Н

Адрес: 196140, г. Санкт-Петербург, п. Шушары, Кокколевская (Пулковское тер.) ул., дом 1, строение 1, помещения 32-Н, 33-Н, 34-Н, 35-Н

Телефон: (812) 331-94-44

E-mail: info@spbec-mining.ru

Web-сайт: www.spbec-mining.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 августа 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов прилагаемые к настоящему приказу,

  средств

  измерений,

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов И сведений, утвержденным притсяяом Министсрстля промышленности

  и торговли Российской Фе; ерациФ^ютэЗ^гавгу^таейОй&и^^ЬэЭРОб.

  ■г                                             хранится в системе электронного документооборота

  5. Контроль за испол] {енне^настоящег^прФйш^бютавляю

  ¹                                                   метрологии.

за собой.

Е.Р .Лазаренко
