Номер по Госреестру СИ: 68128-17
68128-17 Термопреобразователи сопротивления платиновые
(2Pt100/B/2 исп. 31151621)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры охлаждения уплотняющего воздуха в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159750
ID в реестре СИ - 382150
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
31151621,
Производитель
Изготовитель - Фирма "Rosemount Temperature GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2017.07.26 Об утверждении типов средств измерений
№2510 от 2018.11.27 О переоформлении свидетельства об утверждении типа средства измерений № 66620 "Устройства телемеханики удаленные RTU серии 500" и внесении изменений в описание типа
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Temperature GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30094-05 |
Термопреобразователи сопротивления, WEX-924 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
56107-13 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59652-15 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
68128-17 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2Pt100/B/2 исполнения 31151621
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы «Rosemount Temperature GmbH», Германия
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-00).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07).
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Rosemount Temperature GmbH», Германия
Адрес: Frankenstrasse 21, 63791 Karlstein, Germany
Телефон: +49 (6188) 992 0, факс: +49 (6188) 992 112
W eb-сайт: www2. emersonprocess. com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «СТГТ»)
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00
Факс: +7 (812) 643 59 57
W eb-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х проводная.
Внешний вид термопреобразователя представлен на рисунке 1.

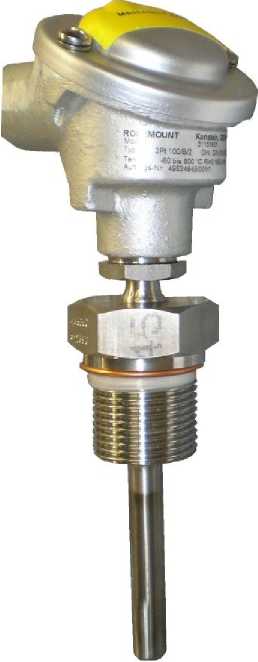

Рисунок 1 - Внешний вид термопреобразователя сопротивления платинового модели 2Pt100/B/2 исполнения 31151621
