Номер по Госреестру СИ: 56107-13
56107-13 Термопреобразователи сопротивления платиновые
(2Pt100/B/2 исп. 31151621)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры охлаждения уплотняющего воздуха на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 146369
ID в реестре СИ - 368769
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, 2xPt100/B/2 Eex/160, 2xPt100/B/2 Eex/100(160), 2Pt100/B/2 исп. 31151621,
Производитель
Изготовитель - Фирма "Rosemount Temperature GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 21
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 602 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rosemount Temperature GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30094-05 |
Термопреобразователи сопротивления, WEX-924 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
56107-13 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59652-15 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
68128-17 |
Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621 Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Кто поверяет Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева", входящее в состав ОАО "А (1755) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
568 | 777 |
|
ФБУ Челябинский ЦСМ Челябинская область |
986 | 777 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 2РН00/В/2и исполнения 31151621.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2Pt100/B/2 исполнения 31151621
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной по -грешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП -1.0, ТПП -1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;
-
- мегомметр М4100/3, рабочее напряжение до 500В.
Изготовитель
фирма Rosemount Temperature GmbH, Германия
share FrankenstraBe 21
63791 Karlstein am Main Germany
Tel. 06188/9920
Fax 06188/992112
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
ФГУП «ВНИИМС», г. Москва
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х проводная.
Внешний вид термопреобразователя представлен на рисунке 1.
Таблица 1

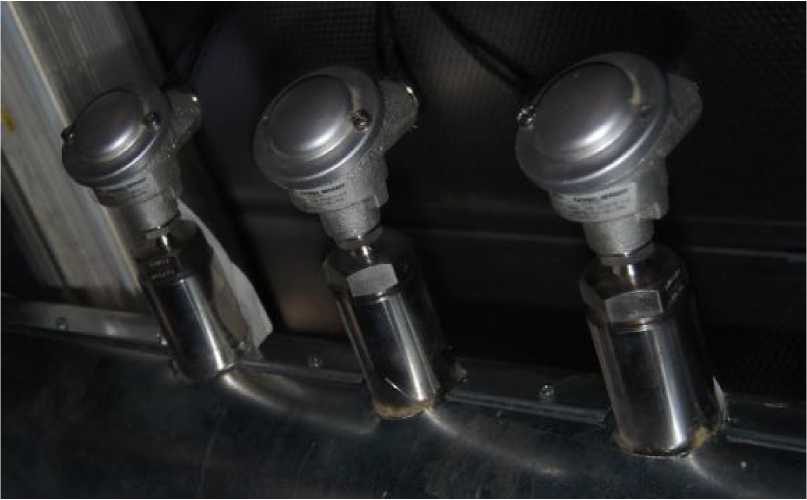

Рис. 1. Внешний вид термопреобразователя сопротивления платинового модели 2Pt100/B/2 исполнения 31151621.
Термопреобразователь сопротивления платиновый модели 2Pt100/B/2 ис
полнения 31151621 3 шт.
Паспорт 3 экз.
|
Наименование характеристики | |
|
Диапазон измеряемых температур, °С |
от минус 60 до плюс 600 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом |
100 |
|
Наименование характеристики | |
|
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,3+0,005|Z|) |
|
Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
|
Диаметр монтажной части ТС, мм |
12 |
|
Длина монтажной части ТС, мм |
350 |
|
Рабочие условия эксплуатации: | |
|
Температура окружающей среды, °С |
от плюс 5 до плюс 50 |
|
Относительная влажность воздуха, %, не более |
80 |
