Сведения о средстве измерений: 59652-15 Термопреобразователи сопротивления платиновые

Номер по Госреестру СИ: 59652-15
59652-15 Термопреобразователи сопротивления платиновые
(2Pt100/B/2 исп. 31151621)

Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры охлаждения уплотняющего воздуха на ОАО «Мосэнерго» филиал ТЭЦ-20.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления платиновые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 150445
ID в реестре СИ - 372845
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Rosemount Temperature GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rosemount Temperature GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
30094-05

Термопреобразователи сопротивления, WEX-924
Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ )
2 года
56107-13

Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621
Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59652-15

Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621
Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
68128-17

Термопреобразователи сопротивления платиновые, 2Pt100/B/2 исп. 31151621
Фирма "Rosemount Temperature GmbH" (ГЕРМАНИЯ )
ОТ
2 года

Кто поверяет Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Тест-С.-Петербург
Санкт-Петербург
732 732

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 2РН00/В/2и исполнения 31151621.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 2Pt100/B/2 исполнения 31151621

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Таблица 1

Лист № 3 Всего листов 3 ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Поверка

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

  • - многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом;

  • - мегомметр М4100/3, рабочее напряжение до 500В.


Изготовитель


Фирма «Rosemount Temperature GmbH», Германия
share FrankenstraBe 21
63791 Karlstein am Main Germany
Tel. 06188/9920
Fax 06188/992112

Заявитель


ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х проводная.

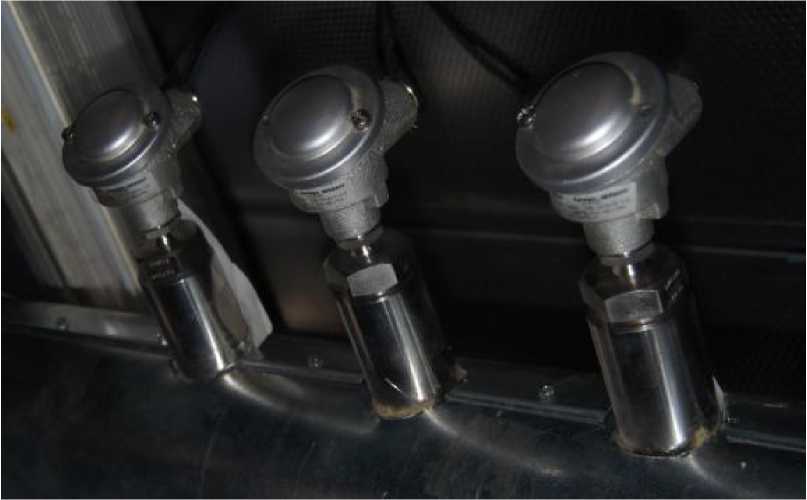

Внешний вид термопреобразователя представлен на рисунке 1.

Внешний вид. Термопреобразователи сопротивления платиновые (2Pt100/B/2 исп. 31151621), http://oei-analitika.ru

Рис. 1. Внешний вид термопреобразователя сопротивления платинового модели 2Pt100/B/2 исполнения 31151621.


Термопреобразователь сопротивления платиновый модели 2Pt100/B/2 исполнения 31151621                                                    3 шт.

Паспорт                                                                   3 экз.


Наименование характеристики

Диапазон измеряемых температур, °С

от минус 60 до плюс 600

Температурный коэффициент ТС а, °С-1

0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009

Pt100

Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

100

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009

B

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

±(0,3+0,005|ф

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее

100

Диаметр монтажной части ТС, мм

12

Длина монтажной части ТС, мм

350

Рабочие условия эксплуатации:

Температура окружающей среды, °С

от плюс 5 до плюс 50

Относительная влажность воздуха, %, не более

80
