Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2510

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства телемеханики удаленные RTU серии 500

Устройства телемеханики удаленные RTU серии 500 (далее - устройства) предназначены для измерений, регистрации и обработки выходных электрических сигналов напряжения и силы постоянного тока от датчиков удаленных объектов, сбора и обработки цифровых сигналов, поступающих по каналам связи и от датчиков, подключенных непосредственно к устройствам, реализации алгоритмов управления, а также передачи данных как в пределах контролируемого объекта, так и в систему более высокого уровня.

Устройства применяются в составе электрических систем и установок для комплексной автоматизации объектов энергетики.

Принцип действия устройств основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного электрического тока.

Устройства являются проектно-компонуемыми изделиями и могут содержать следующие измерительные модули:

• - модуль 560CIG10, имеющий 8 аналоговых входов , предназначенных для измерений напряжения и силы постоянного электрического тока. Модуль имеет два последовательных интерфейса связи RS232C, один последовательный интерфейс связи RS485, а также один интерфейс связи Ethernet стандарта 10BaseT/100BaseT;

• - модуль 560CID11, имеющий 8 аналоговых входов, предназначенных для измерений напряжения и силы постоянного электрического тока. Модуль имеет четыре последовательных интерфейса связи RS232C и RS485, а также два интерфейса связи Ethernet стандарта 10BaseT/100BaseT;

• - модуль 520AID01 R0001, имеющий 6 аналоговых входов, предназначенных для измерений силы постоянного электрического тока.

Внешний вид устройств с указанием мест пломбирования и нанесения знака поверки представлен на рисунках 1-3.

Место для пломбирования и нанесения зрака поверки

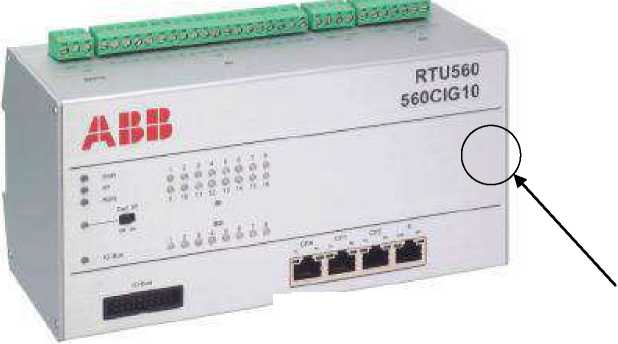

Рисунок 1 - Внешний вид модуля 560CIG10

Место для пломбирования и нанесения знака поверки

Рисунок 2 - Внешний вид модуля 560CID11

Место для пломбирования и нанесения знака поверки

Рисунок 3 - Внешний вид модуля 520AID01 R0001

Программное обеспечение (ПО) устройств представляет собой встроенное ПО RTU500 Firmware.

Встроенное ПО устройств осуществляет обработку информации, а также позволяет проводить настройку отдельных модулей. Встроенное ПО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Для модификаций устройств с модулями 520AID01 R0001 ПО устанавливается на карту памяти, входящую в состав процессорного модуля.

Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО. Для модификаций устройств с модулями 520AID01 R0001 предусмотрено пломбирование слота для карты памяти при помощи специальной наклейки.

Защита ПО RTU500 Firmware от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические характеристики устройств нормированы с учетом влияния на них ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики устройств

Продолжение таблицы 2

Примечание

1 Нормальная температура составляет 25 °С. Рабочие условия эксплуатации указаны в таблицах 3-4.

Таблица 3 - Основные технические характеристики модулей 560CIG10 и 560CID11

Таблица 4 - Основные технические характеристики модулей 520AID01 R0001

наносят на титульный лист руководства по эксплуатации типографским способом и на корпус фотоспособом.

Таблица 5 - Комплектность устройств

осуществляется по документу МП 201-023-2017 с Изменением № 1 «Устройства телемеханики удаленные RTU серии 500. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.09.2018 г.

Основные средства поверки:

- калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде 22125-01.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на корпус модуля устройств в соответствии с рисунками 1 -3.

приведены в документе 1KTG 150 944 V000 1 «Устройства телемеханики удаленные RTU серии 500. Функциональное описание. Измерения».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ABB AG, Power Grids Division, Германия

Адрес: Postfach 10 03 51, 68128 Mannheim, Germany

Юридический адрес: Kallstadter Straee 1, 68309 Mannheim, Germany

Телефон: +49 (0) 621 381 0

Факс: +49 (0) 621 381 4318

E-mail: rtu-sales-support@de.abb.com

Общество с ограниченной ответственностью «АББ Силовые и Автоматизированные

Системы» (ООО «АББ Силовые и Автоматизированные Системы»)

Адрес: 428020, Чувашская Республика, г. Чебоксары, пр-т И.Я. Яковлева, 1

Телефон: +7 (8352) 25-61-62

Факс: +7 (8352) 25-61-62

Web-сайт: www.abb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
