№2858 от 14.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 290839
О внесении изменений в сведения об утвержденном типе средств измерений 66510-17
Приказы по основной деятельности по агентству Вн. Приказ № 2858 от 14.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2858
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистраци онный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Комплекты измерительные |
«Смарт-зонды Testo» |
Смарт-зонд Testo 115i зав. № 45937976; Смарт-зонд Testo 405i зав. № 48944875; Смарт-зонд Testo 410i зав. № 45854278; Смарт-зонд Testo 510i зав. № 45886740; Смарт-зонд Testo 549i зав. № 45850869; Смарт-зонд Testo 605i зав. № 83188062; Смарт-зонд Testo |
66510-17 |
Testo Instruments (Shenzhen) Co. Ltd., Китай |
РТ-МП-3394- 442-2016 |
- |
РТ-МП-572- 442-2021 |
- |
26.10.2021 |
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), г. Москва |
ФБУ "Ростест-Москва", г. Москва |
|
805i зав. № 49632130; Смарт-зонд Testo 905i зав. № 45878809; Смарт-зонд Testo 915i зав. № 83281594 с датчиком 0602 3093 № 1220; Смарт-зонд Testo 915i зав. № 83281594 с датчиком 0602 4093 № 0221; Смарт-зонд Testo 915i зав. № 83281594 с датчиком 0602 1093 № 1220; Смарт-зонд Testo 915i зав. № 83281594 с датчиком 0602 2093 № 1220; Смарт-зонд Testo 552i зав. № 83279976; Смарт-зонд Testo 552i зав. № 83279905. |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «14» декабря 2021 г. № 2858
Лист № 1 Регистрационный № 66510-17 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты измерительные «Смарт-зонды Testo»
Назначение средства измеренийКомплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, разности давлений, избыточного давления, абсолютного давления (вакуума) в системах отопления, вентиляции и кондиционирования.
Описание средства измеренийКомплекты измерительные «Смарт-зонды Testo» представляют собой набор измерительных модулей (далее смарт-зондов), каждый из которых выполняет измерение одного или двух параметров, и мобильного устройства (смартфона или планшета). Мобильное устройство не входит в комплект поставки.
Каждый смарт-зонд состоит из электронного блока, одного или нескольких первичных преобразователей (датчиков) и беспроводного модуля Bluetooth. Принцип действия смарт-зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающих в электронный блок, который преобразует их в цифровой сигнал и передает по беспроводному каналу Bluetooth на мобильное устройство на расстоянии до 20 метров от объекта измерений.
Смарт-зонды выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включения/выключения. Смарт-зонды не имеют собственного экрана, индикация результатов измерений возможна только на экране смартфона или планшета с предустановленным программным обеспечением (testo Smart Probes, testo Smart или другое совместимое приложение testo), или на экране совместимых средств измерений Testo. Питание смарт-зондов осуществляется от батареек.
Смарт-зонды, входящие в комплект измерительный «Смарт-зонды Testo», имеют 10 модификаций, отличающиеся набором измеряемых величин, метрологическими характеристиками и конструктивным исполнением:
Смарт-зонд Testo 115i - предназначен для измерений температуры поверхности трубопроводов диаметров от 6 до 35 мм и представляет собой контактный термометр.
Смарт-зонд Testo 405i - предназначен для измерений температуры и скорости воздушного потока; представляет собой термоанемометр с обогреваемой струной. Имеет телескопическую трубку длиной до 400 мм.
Смарт-зонд Testo 410i - предназначен для измерений температуры и скорости воздушного потока и представляет собой термоанемометр с крыльчаткой.
Смарт-зонд Testo 510i - предназначен для измерений разности давлений.
Смарт-зонд Testo 549i - предназначен для измерений избыточного давления.
Смарт-зонд Testo 605i - предназначен для измерений температуры и относительной влажности воздуха.
Смарт-зонд Testo 805i - предназначен для неконтактных измерений температуры.
Смарт-зонд Testo 905i - предназначен для измерений температуры неагрессивных газовых сред.
Смарт-зонд Testo 915i - предназначен для измерений температуры сменными датчиками.
Смарт-зонд Testo 552i - предназначен для измерений абсолютного давления (вакуума).
Нанесение знака поверки на комплекты измерительные «Смарт-зонды Testo» не предусмотрено. Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое или буквенно-цифровое обозначение.
Внешний вид смарт-зондов представлен на рисунках с 1 по 2.
I

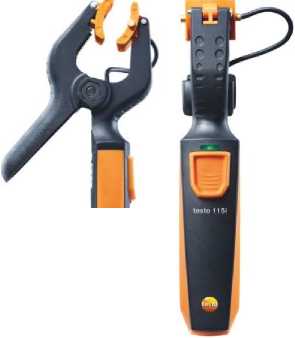

Смарт-зонд
Testo 115i
Смарт-зонд
Testo 405i
Смарт-зонд

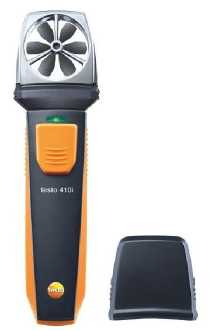

Смарт-зонд
Testo 410i Testo 510i

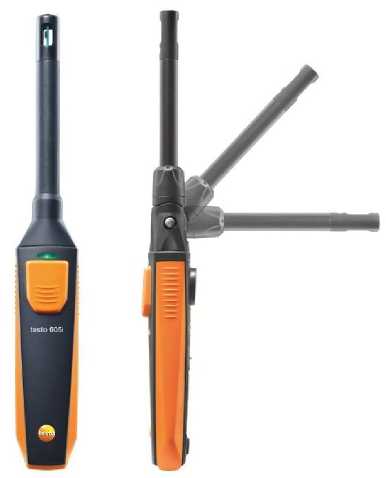

Смарт-зонд
Testo 605i

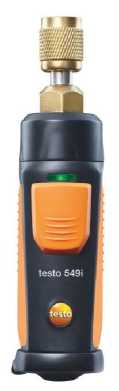

Смарт-зонд
Testo 549i

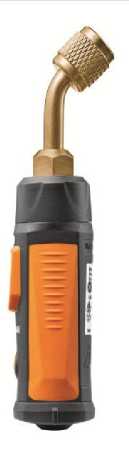

Смарт-зонд
Testo 552i
Рисунок 1 - Общий вид смарт-зондов

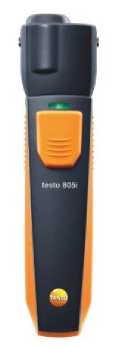

Смарт-зонд
Testo 805i
Смарт-зонд
Testo 905i

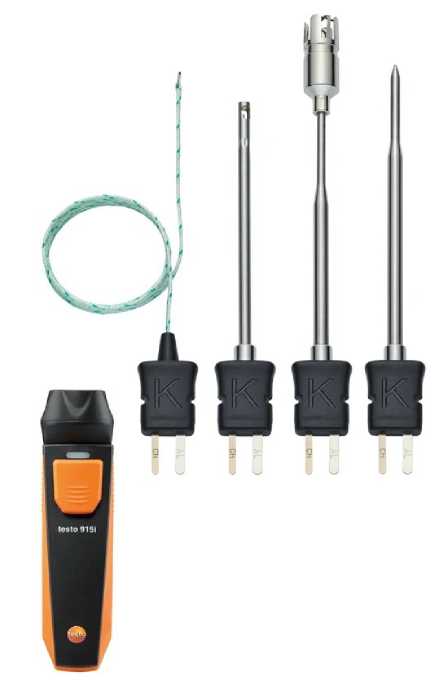

Смарт-зонд
Testo 915i
Рисунок 2 - Общий вид смарт-зондов
Пломбирование комплектов измерительных «Смарт-зонды Testo» не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) комплектов измерительных «Смарт-зонды Testo» состоит из ПО смарт-зонда и ПО мобильного приложения.
Внутреннее (встроенное) программное обеспечение (ПО) смарт-зондов, устанавливается при их изготовлении и не имеет возможности считывания и модификации.
Конструкция смарт-зондов исключает возможность несанкционированного влияния на их ПО и измерительную информацию.
Уровень защиты встроенного в смарт-зонды ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО смарт-зондов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения смарт-зондов
|
Идентификационные данные ПО |
Значение | |
|
Идентификационное наименование ПО |
Testo 115i |
0560 1115 |
|
Testo 405i |
0560 1405 | |
|
Testo 410i |
0560 1410 | |
|
Testo 510i |
0560 1510 | |
|
Testo 549i |
0560 1549 | |
|
Testo 605i |
0560 1605 | |
|
Testo 805i |
0560 1805 | |
|
Testo 905i |
0560 1905 | |
|
Testo 915i |
0560 1915 | |
|
Testo 552i |
0564 2552 | |
|
Номер версии (идентификационный номер) ПО
|
X1.101.X2 Х1.004.Х2 | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
|
Примечания:
| ||
Получить информацию об актуальной версии ПО смарт-зондов, а также считать измерительную информацию можно с помощью мобильного приложения testo Smart Probes или другого совместимого приложения testo, устанавливаемого на смартфон или планшет.
Внешнее ПО testo Smart Probes или testo Smart, устанавливаемое самостоятельно на смартфон или планшет, находится в общем свободном доступе и является метрологически незначимым.
Метрологические и технические характеристикиМетрологические и технические характеристики комплектов измерительных «Смарт-зонды Testo» приведены в таблицах с 2 по 4.
Таблица 2 - Метрологические характеристики
|
Смарт -зонд |
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности | |
|
Testo 115i |
Температура, °С |
от -20 до +85 |
от -20 до +85 |
±1,3 |
|
Testo 405i |
Температура, °С |
от -20 до +60 |
от -20 до +60 |
±0,5 |
|
Скорость воздушного потока, м/с |
от 0,05 до 15 |
от 0,05 до 2 включ. св. 2 до 15 |
±(0,1+0,05-ИВ) ±(0,3+0,05-ИВ) | |
|
Testo 410i |
Температура, °С |
от -20 до +60 |
от -20 до +60 |
±0,5 |
|
Скорость воздушного потока, м/с |
от 0,4 до 20 |
от 0,4 до 20 |
±(0,2+0,02-ИВ) | |
|
Testo 510i |
Разность давлений, гИа |
от 0 до 150 |
от 0 до 1 включ. св. 1 до 150 |
±0,05 ±(0,2+0,015-ИВ) |
|
Testo 549i |
Избыточное давление, бар |
от 0 до 60 |
от 0 до 60 |
±0,3 |
|
Testo 605i |
Температура, °С |
от -20 до +60 |
от -20 до 0 включ. св. 0 до +60 |
±0,8 ±0,5 |
|
Относительная влажность, % |
от 5 до 1001,2 |
от 5 до 45 включ. св. 45 до 100 |
±2,0 % ±2,5 % | |
|
Testo 805i3 |
Температура, °С |
от -30 до +2502 |
от -30 до +166 включ. св. +166 до +250 |
±2,5 ±(0,015-ИВ) |
|
Testo 905i |
Температура, °С |
от -50 до +150 |
от -50 до +150 |
±1,0 |
|
Testo 915i |
Температура (без датчика)4, °С |
от -60 до +10002 |
от -60 до +1000 |
±(0,5+0,003^ИВ|) |
|
Testo 552i |
Абсолютное давление (вакуум),5 гИа (мм рт.ст.) |
от 0,13 до 1,33 (от 0,1 до 1) |
от 0,13 до 1,33 (от 0,1 до 1) |
±(0,02-НИИ+0,15-ИВ) |
ИВ - измеренная величина; НИИ - нижний предел измерений (0,13 гПа; 0,1 мм рт.ст.) | ||||
Таблица 3 - Метрологические характеристики смарт-зондов Testo 915i в комплекте с
подключенными сменными датчиками
|
Артикул |
Диапазон измерений температуры1, °С |
Пределы допускаемой абсолютной погрешности измерений, °С | |
|
0602 4093 |
от -50 до +4002 |
(от -50 до -30 °С включ.) (св. -30 до +80 °С включ.) (св. +80 °С до +400 °С) |
±(0,9+0,01-|1|) ±1,0 ±(0,2+0,01-|1|) |
|
0602 3093 |
от -50 до +3003 |
(от -50 до -30 °С включ.) (св. -30 до +70 °С включ.) (св. +70 °С до +300 °С) |
±(0,9+0,01-|1|) ±1,0 ±(0,7+0,01-|1|) |
|
0602 1093 |
от -50 до +400 |
(от -50 до -30 °С включ.) (св. -30 до +100 °С включ.) (св. +100 до +150 °С) (св. +150 до +250 °С) (св. +250 °С до +400 °с) |
±(0,9+0,01-|1|) ±1,0 ±(0,01-|t|) ±(0,013-|t|) ±(0,01-|t|) |
|
0602 2093 |
от -50 до +350 |
(от -50 до +300 °С включ.) (св. +300 °С до +350 °С) |
±(1,0+0,01-|t|) ±7,0 |
| |||
Таблица 4 - Основные технические характеристики
|
Смарт-зонд |
Температура эксплуатации, °С |
Температура хранения и транспортировки, °С |
Питание (батарея) |
Габаритные размеры (ДхШхВ), мм, не более |
|
Testo 115i |
от -20 до +50 |
от -20 до +60 |
3 х ааа |
183х90х30 |
|
Testo 405i |
200х30х41 | |||
|
Testo 410i |
154х43х21 | |||
|
Testo 510i |
148х36х23 | |||
|
Testo 549i |
125х32х31 159х35х35 | |||
|
Testo 605i |
243х30х24 | |||
|
Testo 905i |
222х30х24 | |||
|
Testo 805i |
от -10 до +50 |
140х36х25 | ||
|
Testo 915i |
от -20 до +50 |
без датчиков 123х31х31 | ||
|
Testo 552i |
от -10 до +50 |
от -20 до +50 |
150х32х31 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист документа «Комплекты измерительные «Смарт-зонды Testo». Руководство по эксплуатации» типографским способом.
Лист № 7 Всего листов 7 Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Комплект измерительный «Смарт-зонды Testo» |
Testo 115i; Testo 405i; Testo 410i; Testo 510i; Testo 549i; Testo 605i; Testo 905i; Testo 805i; Testo 915i; Testo 552i |
количество и модификация смарт-зондов в соответствии с заказом | |
|
Руководство по эксплуатации |
1 |
в электронном виде | |
|
Элементы питания |
3 |
на 1 смарт-зонд | |
|
Кейс |
1 |
в соответствии с заказом | |
|
Упаковка |
1 |
на 1 смарт-зонд | |
приведены в п. 5 «Первые шаги» и п. 6 «Работа с приложением» документа «Комплекты измерительные «Смарт-зонды Testo». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплектам измерительным «Смарт-зонды Testo»ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Приказ Росстандарта от 29 июня 2018 № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 25 ноября 2019 № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока
ГОСТ 8.107-81 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от V10-8 до 1-103 Па
Приказ Росстандарта от 31 августа 2021 № 1904 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па
Техническая документация изготовителя Testo Instruments (Shenzhen) Co. Ltd., Китай
ИзготовителиTesto Instruments (Shenzhen) Co. Ltd., Китай
Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building,
No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107 Тел. +86 755 26 62 67 60
E-mail: info@testo.com.cn
Web-сайт: www.testo.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
14 декабря 2021 г.
2858
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов
и сведений, утвержденным приказом Министерства промышленности и торговли Российской л
5. Контроль за испол юн:
трального агентства по техническому
метрологии
Руководитель
!^айЛяю за собой, шрованию и
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
