МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИИ ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

. (Госстандарт)

517

№______

Москва

О переоформлении свидетельства об утверящении типа средств измерений № 57583 «Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или- типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «НПЦ «АСПЕКТ» от 22 августа 2019 г. № 155-13 2020 г. и Г оскорпорации «Росатом» от 5 февраля 2020 г. №  1-8.16/4992,

приказываю:

• 1. Внести изменения в описание типа на установки паспортизации

радиоактивных отходов СКГ-02-03,     СКГ-02-04,     СКГ-02-05,

зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 56898-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу ДЦКИ.412131.015 МП

«Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05. Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ», и распространить' действие документа на установки паспортизации радиоактивных отходов СКГ-02-03,    СКГ-02-04,

.. 2

СКГ-02-05», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 56898-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/                              л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036E1B07EOFB80EA11890DBCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06,11,2020

\_________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» марта 2020 г. № 517

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05

Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05 (далее - установки) предназначены для измерений удельной активности радионуклидов и мощности амбиентного эквивалента дозы гамма-излучения.

Установки используются с целью контроля радиационных параметров радиоактивных отходов (РАО) и их классификации. Принцип действия установок основан на преобразовании энергии гамма-излучения в чувствительном объёме детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой полученного

Установка СКГ-02-04 представляет собой измерительный комплекс, имеющий варианты исполнения СКГ-02-04, СКГ-02-04-02, СКГ-02-04-03, СКГ-02-04-04 и СКГ-02-04-05, конструктивно отличающиеся друг от друга.

Установка СКГ-02-05 представляет собой измерительный комплекс, имеющий варианты исполнения СКГ-02-05, СКГ-02-05-02, СКГ-02-05-03, СКГ-02-05-04, СКГ-02-05-05, СКГ-02-05-06, СКГ-02-05-07, СКГ-02-05-08, СКГ-02-05-09, конструктивно отличающиеся друг от друга.

Базовое исполнение СКГ-02-05, состоит из стационарной, автономной управляемой поворотно-весовой платформы-для размещения на ней бочек объёмом 200 дм³, одного гамма-дозиметрического детектора и комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт с полупроводниковым детектором на основе кристалла из особо чистого германия (ППД ОЧГ) и АРМ оператора.

Могут применяться поворотно-весовые платформы двух типов: с диаметром не более 600 мм (по основанию устанавливаемого контейнера) и массой контейнера не более 700 кг или с диаметром не более 2000 мм (по основанию устанавливаемого контейнера) и массой контейнера не более 12500 кг.

Исполнение СКГ-02-05-02 состоит из комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт с ППД ОЧГ, один гамма-дозиметрический детектор и АРМ оператора.

Исполнение СКГ-02-05-03 состоит из стационарной автономной управляемой поворотно-весовой платформы для размещения на ней счетного образца, одного гамма-дозиметрического детектора и двух комплектов мобильных измерительных, включающих в себя два гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения одного объекта в двух точках на различной высоте, АРМ оператора.

Исполнение СКГ-02-05-04 состоит из стационарной измерительной камеры, обеспечивающей экранирование со всех сторон, управляемой поворотно-весовой платформы для размещения на ней счетного образца, гамма-спектрометрического тракта с ППД ОЧГ, АРМ оператора.

Исполнение СКГ-02-05-05 состоит из управляемой поворотно-весовой платформы для размещения на ней счетного образца, защитного экрана, стойки измерительной, включающей в себя два (один) гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения одного объекта в двух (одной) точках и АРМ оператора.

Исполнение СКГ-02-05-06 состоит из стойки измерительной, включающей в себя один гамма-спектрометрический тракт с ППД ОЧГ, три гамма-дозиметрических детектора и АРМ оператора.

Исполнение СКГ-02-05-07 состоит из двух измерительных стоек, включающих в себя два гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения объекта с двух сторон, трёх гамма-дозиметрических детекторов, передвижной платформы для размещения контейнера с РАО и АРМ оператора.

Исполнение СКГ-02-05-08 состоит из стационарной автономной управляемой поворотно-весовой платформы для размещения на ней счетного образца, измерительной стойки с приводом, включающей в себя гамма-спектрометрический тракт с ППД ОЧГ, гамма-дозиметрического детектора и АРМ оператора.

Исполнение СКГ-02-05-09 состоит из стационарной автономной управляемой поворотно-весовой платформы для размещения на ней счетного образца, комплекта мобильного измерительного на базе самоходной электрической тележки на колёсах с подъёмником, включающего в себя один гамма-спектрометрический тракт с ППД ОЧГ, гамма-дозиметрический детектор и АРМ оператора.

Установки СКГ-02-05 всех исполнений имеют модификации, обусловленные выбором типа устройства детектирования. Для установок СКГ-02-05 выбор типа полупроводникового детектора (ППД) на основе кристалла из особо чистого германия (ОЧГ) определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. Выбирается оптимальный ППД ОЧГ с требуемыми характеристиками по эффективности регистрации, разрешающей способности и диапазону регистрируемой энергии, а также исходя из эксплуатационных характеристик по способу охлаждения детектора (азотоохлаждаемые или электроохлаждаемые).

Проведение измерений удельной активности в геометриях измерений и радионуклидов, отличных от указанных в таблице 3, могут проводиться с использованием аттестованных в установленном порядке методик измерений.

Типы и модели детекторов, применяемых в установках СКГ-02-05 и обеспечивающих требуемые характеристики, приведены в таблице 1.

Таблица 1

Общий вид установок с обозначением места нанесения знака утверждения типа представлен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа представлена на рисунках 4 и 5.

Место нанесения знака               Блок детектирования

утверждения типа

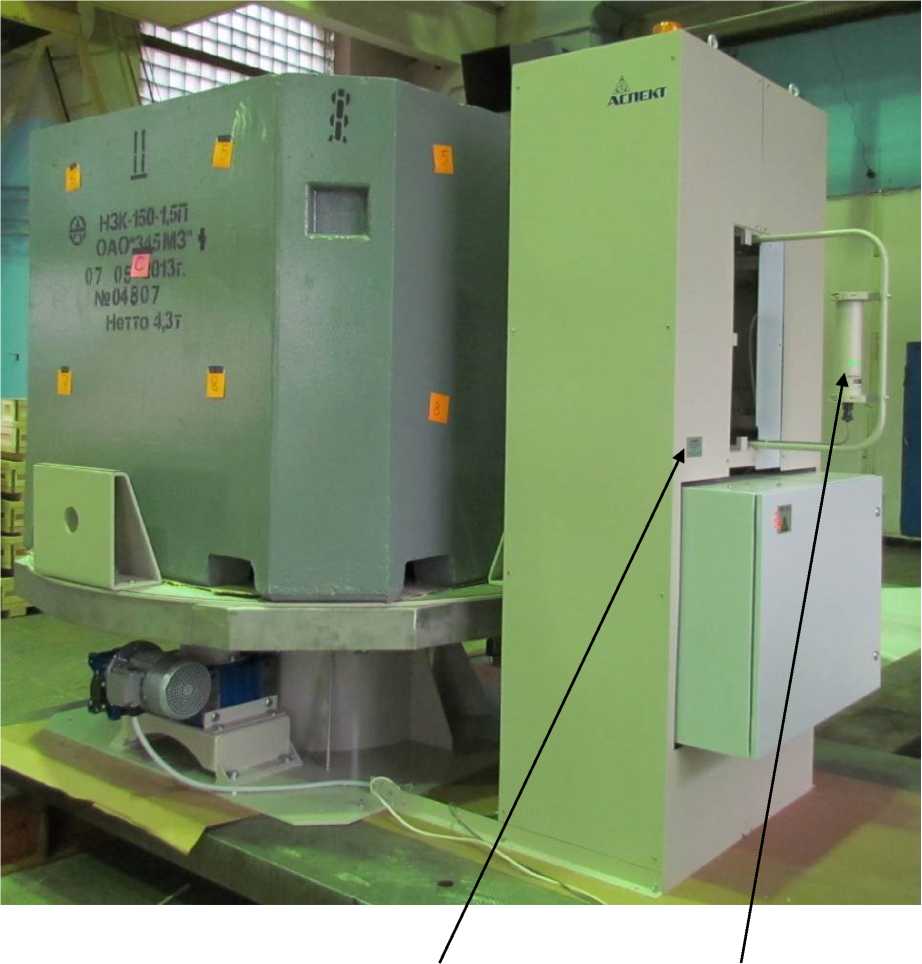

Рисунок 1 - Общий вид базового исполнения установки СКГ-02-03

Блок детектирования (детектор измерения МАЭД)

Устройство детектирования

Место нанесения знака утверждения типа

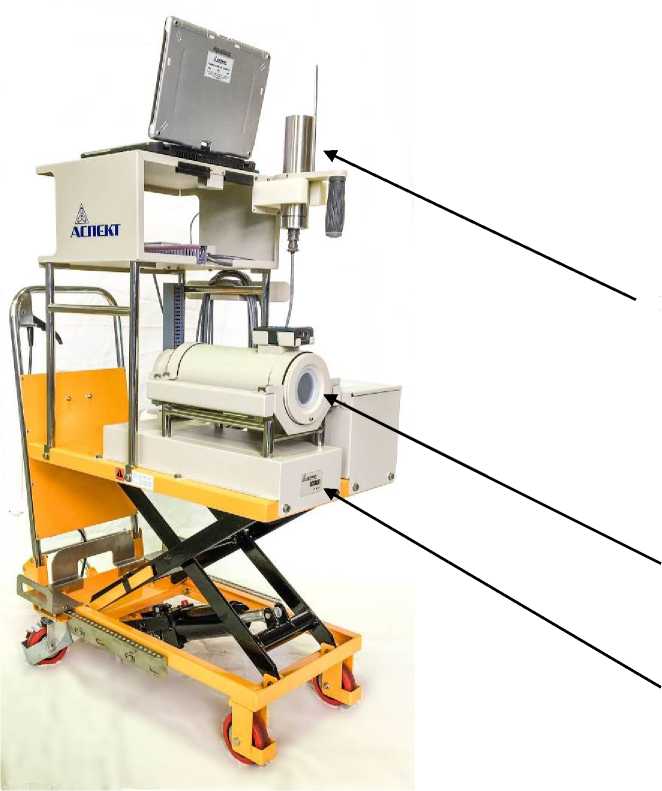

Рисунок 2 - Общий вид базового исполнения установки СКГ-02-04

Место нанесения знака утверждения типа

ППД ОЧГ

Комплект мобильный измерительный

Блок детектирования (детектор измерения МАЭД)

стационарная автономная поворотно-весовая платформа

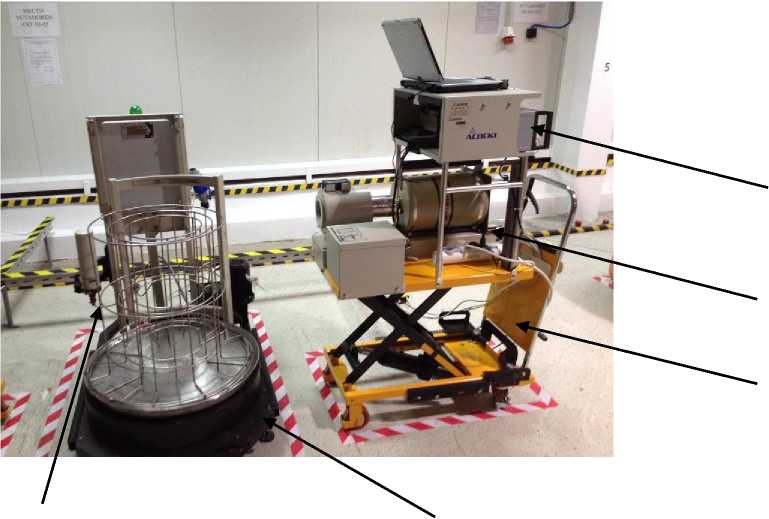

Рисунок 3 - Общий вид базового исполнения установки СКГ-02-05

Места нанесения пломб

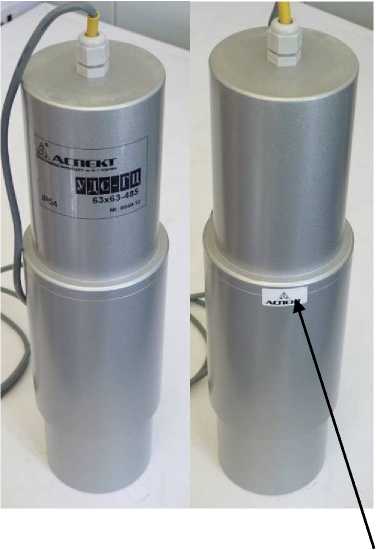

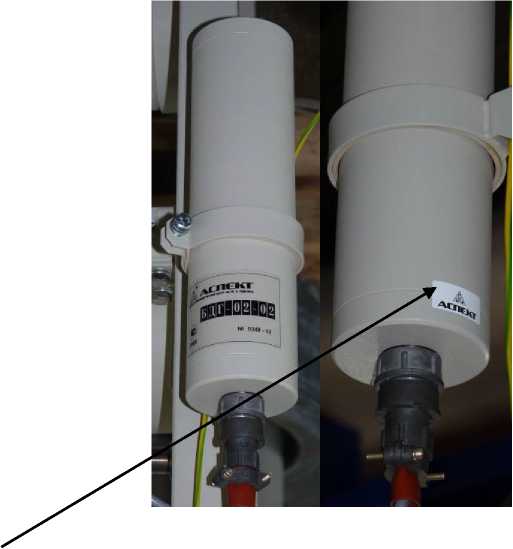

Рисунок 4 - Блоки детектирования

Место крепления пломбы

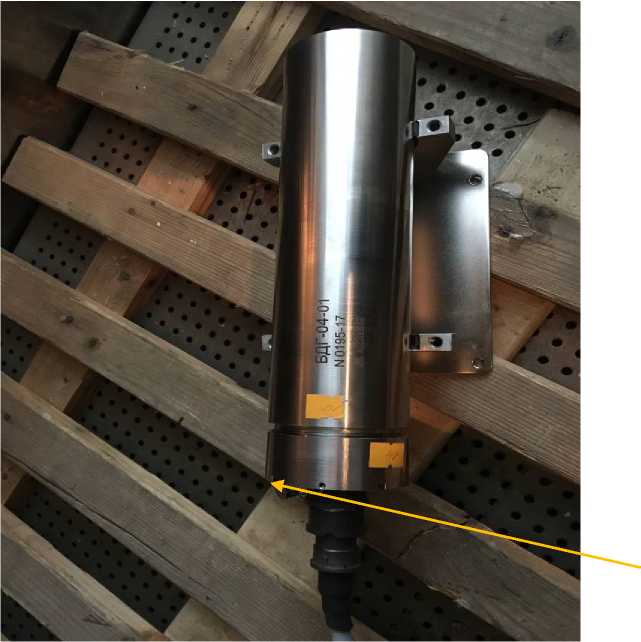

Рисунок 5 - Блок детектирования

Метрологически значимая часть программного обеспечения установок и измеряемые данные защищены от преднамеренных и непреднамеренных изменений с помощью специальных средств.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульные листы эксплуатационной документации графически или специальным штемпелем, методом сеткографии или путем наклеивания шильдика на боковой стенке установки.

Комплектность средства измерений

Таблица 5 - Комплектность базового исполнения установки СКГ-02-03

Примечания:

• 1) Допускается применение мотора-редуктора другого типа с аналогичными техническими характеристиками.

• 2) Выбор типа устройств детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности. Комплект устройств детектирования выбирается одного типа. Детектор для измерения МАЭД определяется исходя из требований к диапазону измерений мощности дозы.

• 3) По согласованию с Заказчиком могут поставляться дополнительные весы для взвешивания пустого контейнера НЗК.

• 4) Тип и модель поставляемого компьютера и принтера определяются контрактом (договором) на поставку. Управляющий компьютер должен быть промышленного исполнения, удаленный от измерительной стойки и размещенный на рабочем месте оператора (возможно до расстояния 1000 м).

• 5) Установка СКГ-02-03, исходя из требований Заказчика, может комплектоваться обязательным и дополнительным программным обеспечением.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на электронном носителе.

Таблица 6 - Комплектность базового исполнения установки СКГ-02-04

Примечания:

• 1) Стационарное основание с поворотной платформой и весами конструктивно является автономным изделием. По требованию Заказчика, оно может быть исключено из комплекта поставки.

• 2) Весы поставляются утвержденного типа.

• 3) Выбор типа устройства детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава), а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. Выбор производится по согласованию с Заказчиком. Детектор для измерения МАЭД определяется исходя из требований к диапазону измерений мощности дозы.

• 4) Лазерный дальномер поставляется только по требованию Заказчика и только после согласования его типа с производителем. Тип и модель поставляемого лазерного дальномера определяются контрактом (договором) на поставку.

• 5) Управляющий компьютер типа ноутбук (ударопрочный, с защитой от проникновения влаги и пыли)

• 6) Установка СКГ-02-04, исходя из требований Заказчика, может комплектоваться одним из предлагаемых программных комплексов с обязательным и дополнительным программным обеспечением:

- программный комплекс «Диоген II» (Diogen II) поставляется в случае, когда установка СКГ-02-04 укомплектована стационарным основанием с поворотной платформой и весами.

- программный комплекс «ЛСРМ СПОРО» («ЛСРМ СПОРО Стерео») поставляется в случае, когда в комплект поставки установки СКГ-02-04 не входит стационарное основание с поворотной платформой и весами.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на электронном носителе.

Таблица 7 - Комплектность базового исполнения установки СКГ-02-05

Примечания

• 1  Комплект корзин для позиционирования на платформе УВП-01-01 полиэтиленовых или крафт-мешков, измерения которых могут проводиться с использованием аттестованных в установленном порядке методик измерений.

• 2  Выбор типа ППД на основе кристалла из ОЧГ определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава). Выбирается оптимальный ППД ОЧГ с требуемыми характеристиками по эффективности регистрации, разрешающей способности и диапазону регистрируемой энергии. А также, исходя из эксплуатационных характеристик, по способу охлаждения ППД (азотоохлаждаемые или электроохлаждаемые). Типы и модели применяемых ППД, обеспечивающих требуемые характеристики, приведены в таблице 1.

• 3  Выбирается одно устройство из предлагаемых. Производитель оставляет за собой право выбора спектрометрического устройства в зависимости из конструктивных и технических требований Заказчика.

• 4  Тип поставляемого покупного оборудования (ноутбука, принтера, лазерного дальномера) определяется контрактом (договором) на поставку.

• 5  Выбирается одно устройство из предлагаемых. Производитель оставляет за собой право выбора состава дозиметрического тракта в зависимости от требований Заказчика к параметру диапазона измерения МАЭД:

• - для диапазона измерения МАЭД фотонного излучения в коллимированном пучке от 0,1 до 1 • 10⁵ мкЗв/ч, применяется блок детектирования БДГ-02;

• - для диапазона измерения МАЭД фотонного излучения от 0,1 до Ъ10⁸ мкЗв/ч, применяется устройство УДБГ-04-01.

• 6  Поставляется один программный комплекс в соответствии с формуляром на программное обеспечение ДЦКИ.00131-01 30 01. Выбор ПО определяется контрактом (договором) на поставку. Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки паспортизации и в виде инсталляционных пакетов программ на электронном носителе.

• 7  Производитель оставляет за собой право выбора применяемого источника гамма-излучения для калибровки по энергии установки. Активность поставляемых источников не превышает значений МЗА в соответствии с СанПиНом 2.6.1.2523-09 (НРБ-99/2009). Поставка калибровочных источников производится только на территории РФ.

• 8 Комплект ЗИП включается в состав установки при поставке на АЭС. Состав комплекта ЗИП должен соответствовать оборудованию, включённому в основной состав установки. Состав комплекта ЗИП формируется по согласованию с заказчиком на этапе оформления договора (контракта) на поставку.

Поверка осуществляется по документу ДЦКИ.412131.015 МП «Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05. Методика поверки с изменением № 1», утверждённому ФГУП «ВНИИФТРИ» 01.11.2019 г.

Основные средства поверки:

- источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г-1 (регистрационный номер 44591-10 в Федеральном информационном фонде) или источники фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 (регистрационный номер 46383-11 в Федеральном информационном фонде) или ОСГИ-Р (регистрационный номер 40714-09 в Федеральном информационном фонде): энергетический диапазон от 50 кэВ до 3,0 МэВ, активностью в диапазоне от 5 до 100 кБк с погрешностью (в качестве рабочего эталона 2 разряда) по активности не более ±6 % (рекомендуется использовать источники с радионуклидами ²²Na, ⁵⁷Co, ⁶⁰Co, ⁶⁵Zn, ¹³³Ba, ¹³⁷Cs, ¹⁵²Eu, ²²⁸Th и ²⁴¹Am);

- источники радионуклидные фотонного излучения метрологического назначения закрытые  типа ИМН-Г-3-Н (регистрационный номер 44591-10 в Федеральном

информационном фонде);

-   установка поверочная дозиметрическая гамма-излучения   УПГД-2М-Д

(регистрационный номер 32425-06 в Федеральном информационном фонде): диапазон воспроизведения МАЭД от 540^-7 до 540^-2 Зв/ч, доверительные границы относительной погрешности воспроизведения (при Р=0.95) ±5%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.

приведены в эксплуатационных документах.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

Приказ Федерального агентства по техническому регулированию и метрологии № 2841 от 29.12.18. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

НРБ-99/2009) СаНПиН 2.6.1.2523-09. Нормы радиационной безопасности

ДЦКИ.412131.015 ТУ. Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05. Технические условия

Закрытое акционерное общество «Научно-производственный центр «АСПЕКТ» им. Ю.К. Недачина» (ЗАО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Юридический адрес: ул. В.И. Векслера, д.6, г. Дубна, Московская область, 141980 Телефон/факс: (49621) 6-51-08

E-mail: aspect@dubna.ru

Web-сайт: www.aspect.dubna.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон/факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

- Номер версии имеет вид в соответствии с колонкой «Номер версии». Метрологически значимой является часть номера, состоящая из двух первых цифр. Часть, обозначенная «ххх или хххх» является несущественной для идентификации и обозначает модификацию версии в несущественной для метрологических характеристик.
