Номер по Госреестру СИ: 67833-17
67833-17 Машины испытательные электромеханические
(серии Eurotest)
Назначение средства измерений:
Машины испытательные электромеханические серии Eurotest (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие, изгиб и других видов физико-механических испытаний.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные электромеханические
Рисунок № 3
Внешний вид.
Машины испытательные электромеханические
Рисунок № 4
Программное обеспечение
Программное обеспечение «Wintest» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Wintest |
Номер версии (идентификационный номер ПО), не ниже |
2.14.09 |
Цифровой идентификатор ПО |
f3fd6509 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим серии Eurotest
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (140-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм
Техническая документация «S.A.E. IBERTEST», Испания
Поверка
Поверкаосуществляется по документу МП АПМ 54-16 «Машины испытательные электромеханические серии Eurotest. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.01.2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
- штангенрейсмас серии 609 (0 - 2000) мм, значение отсчета по нониусу 0,02 мм (рег. № 57300-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«S.A.E. IBERTEST», Испания
Адрес: C/Ramon y Cajal, 35-28214 Daganzo de Arriba (Madrid)
Тел.: +34 91 884 53 85; факс: +34 91 884 53 85; E-mail: info@ibertest.es
Заявитель
Общество с ограниченной ответственностью Научно-Производственный Холдинг «Уралсибпромсервис» (ООО НПХ «УСПС»), г. Челябинск
ИНН 7453306818
Адрес: 454080, г. Челябинск, ул. Тернопольская, дом 6, 6 этаж
Тел./факс: +7 (351) 729-8282; E-mail: info@usps.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Машины состоят из испытательной рамы с двумя или одним приводами шариковинтовых пар, направляющих колонн, подвижной и неподвижной траверсы (тяги), основания, датчика силы, датчика перемещения подвижной траверсы, системы управления и сбора данных. Машины могут выпускаться в одно-, двух, трех- и четырехзонном исполнении.
Испытываемый образец размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе (тяге). Датчик перемещения связан с подвижной траверсой (тягой) или захватом и измеряет перемещение. Сигналы от датчиков силы и перемещения поступают в систему управления и сбора данных.
Машины по заказу могут поставляться с несколькими датчиками силы. Датчики могут быть сменными, то есть устанавливаются вместо основного, либо устанавливаются последовательно в одной цепи нагружения с основным, либо работать одновременно с основным датчиком.
Система управления и сбора данных предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения подвижной траверсы и деформации на внешние устройства и укомплектована панелью для ввода и отображения информации. Также система управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.
Машины могут быть укомплектованы одним или несколькими датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.
Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (электронные штангенциркули, микрометры и т.д.).
Машины могут применяться для статистических, квазистатических, усталостных испытаний и испытаний на длительную прочность, ползучесть и релаксацию.
Выпускаются следующие модификации машин: Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200; Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500; Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3;Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50; Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10.
Выпускаемые модификации машин различаются внешним видом, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазонами измерений силы и перемещениями траверсы.
Модификации Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200 выполнены в напольном исполнении.
Модификации Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500 могут быть выполнены в напольном или настольном исполнении с центральным шпинделем (приводом).
Модификации Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3; Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50 выполнены в настольном исполнении.
Модификации Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10 выполнены в настольном исполнении с одной или двумя колоннами.
Общий вид машин приведён на рисунках 1 - 4.

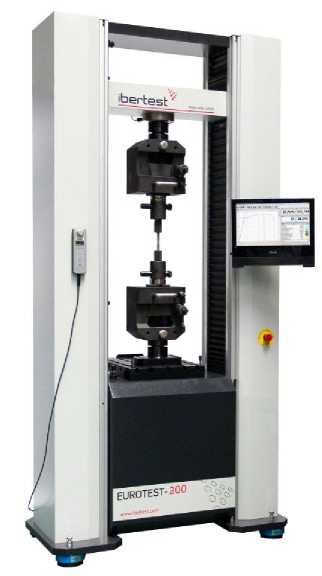

Рисунок 1 - Общий вид машин испытательных электромеханических Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000;
Eurotest C-1200

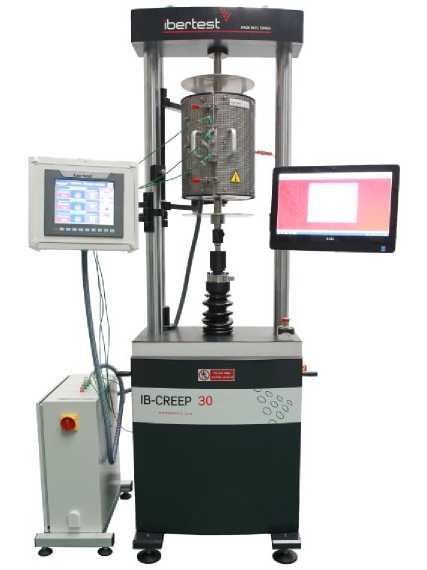

Рисунок 2 - Общий вид машин испытательных электромеханических Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500
Рисунок 3 - Общий вид машин испытательных электромеханических Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3; Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30;

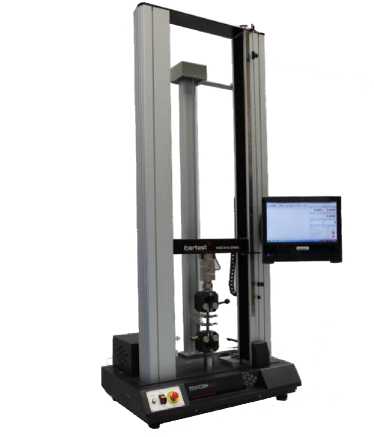

Eurotest T-50

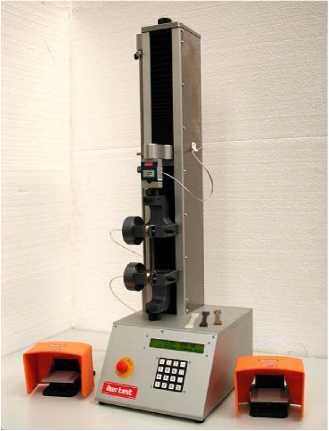

Рисунок 4 - Общий вид машин испытательных электромеханических Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10
Пломбирование машин испытательных электромеханических Eurotest не предусмотрено.
Таблица 11 -
Наименование |
Обозначение |
Количество |
Машина испытательная электромеханическая серии Eurotest |
- |
1 шт. |
Персональный компьютер типа IBM/PC |
- |
по заказу |
Приборы для измерений продольной и поперечной деформации образца (экстензометры). |
- |
по заказу |
Комплект захватов или приспособлений для испытаний на растяжение |
- |
по заказу |
Приспособления для испытаний на изгиб, сжатие, срез и других видов физико-механических испытаний. |
- |
по заказу |
Измерители геометрических размеров |
по заказу | |
Крио-, термо-, барокамеры, печи |
по заказу | |
Приспособления для проведения испытаний |
по заказу | |
Защитный экран |
по заказу | |
Пульт управления |
по заказу | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП АПМ 54-16 |
1 экз. |
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
Eurotest C-50 |
Eurotest C-100 |
Eurotest C-150 |
Eurotest C-200 |
Eurotest C-250 |
Eurotest C-300 |
Наибольший предел измерений силы, кН |
50 |
100 |
150 |
200 |
250 |
300 |
Пределы допускаемой относительной погрешности измерений силы:
|
±1,0 ±0,5 |
Наименование характеристики |
Значение | |||||
Модификация |
Eurotest C-50 |
Eurotest C-100 |
Eurotest C-150 |
Eurotest C-200 |
Eurotest C-250 |
Eurotest C-300 |
Наибольший предел измерений перемещения подвижной траверсы, мм |
1300 | |||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 | |||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Модификация |
Eurotest C-400 |
Eurotest C-500 |
Eurotest C-600 |
Eurotest C-1000 |
Eurotest C-1200 |
Наибольший предел измерений силы, кН |
400 |
500 |
600 |
1000 |
1200 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | ||||
Наибольший предел измерений перемещения подвижной траверсы, мм |
1400 |
1800 | |||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 | ||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Модификация |
Eurotest T-0.1 |
Eurotest T-0.3 |
Eurotest T-0.5 |
Eurotest T-1 |
Eurotest T-3 |
Наибольший предел измерений силы, кН |
0,1 |
0,3 |
0,5 |
1,0 |
3,0 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | ||||
Наибольший предел измерений перемещения подвижной траверсы, мм |
1200 | ||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 | ||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Модификация |
Eurotest T-5 |
Eurotest T-10 |
Eurotest T-20 |
Eurotest T-30 |
Eurotest T-50 |
Наибольший предел измерений силы, кН |
5 |
10 |
20 |
30 |
50 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | ||||
Наибольший предел измерений перемещения подвижной траверсы, мм |
1200 |
1100 | |||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 |
Наименование характеристики |
Значение | ||||
Модификация |
Eurotest T-5 |
Eurotest T-10 |
Eurotest T-20 |
Eurotest T-30 |
Eurotest T-50 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
Eurotest IBTH-1 |
Eurotest IBTH-3 |
Eurotest IBTH-5 |
Eurotest IBTH-10 |
Наибольший предел измерений силы, кН |
1 |
3 |
5 |
10 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | |||
Наибольший предел измерений перемещения подвижной траверсы, мм |
1200 | |||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы:
|
±1,0 ±0,5 |
Таблица 7 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
Eurotest Creep-5 |
Eurotest Creep-10 |
Eurotest Creep-20 |
Eurotest Creep-30 |
Наибольший предел измерений силы, кН |
5 |
10 |
20 |
30 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | |||
Наибольший предел измерений перемещения подвижной траверсы, мм |
180 | |||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 |
Наименование характеристики |
Значение | |||
Модификация |
Eurotest Creep-5 |
Eurotest Creep-10 |
Eurotest Creep-20 |
Eurotest Creep-30 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 8 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Модификация |
Eurotest Creep-50 |
Eurotest Creep-100 |
Eurotest Creep-200 |
Eurotest Creep-300 |
Eurotest Creep-400 |
Eurotest Creep-500 |
Наибольший предел измерений силы, кН |
50 |
100 |
200 |
300 |
400 |
500 |
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | |||||
Наибольший предел измерений перемещения подвижной траверсы, мм |
180 | |||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±3 | |||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 |
Таблица 9 - Основные технические характеристики
Модификация |
Наименование характеристики / Значение | ||
Габаритные размеры (ВхШ^Г), мм, не более |
Масса, кг, не более |
Высота рабочего пространства, мм, не более | |
Eurotest С-50 |
2450x1020x700 |
875 |
1350 |
Eurotest С-100 |
2450x1020x700 |
875 |
1350 |
Eurotest С-150 |
2450x1020x700 |
1100 |
1350 |
Модификация |
Наименование характеристики / Значение | ||
Габаритные размеры (ВхШ*Г), мм, не более |
Масса, кг, не более |
Высота рабочего пространства, мм, не более | |
Eurotest С-200 |
2450x1020x700 |
1100 |
1350 |
Eurotest С-250 |
2525x1220x700 |
1460 |
1350 |
Eurotest С-300 |
2525x1220x700 |
1460 |
1350 |
Eurotest С-400 |
2650x1550x700 |
3200 |
1400 |
Eurotest C-500 |
2650x1550x700 |
3200 |
1400 |
Eurotest C-600 |
2650x1550x700 |
3200 |
1400 |
Eurotest C-1000 |
4050x1800x1360 |
9800 |
1800 |
Eurotest C-1200 |
4050x1800x1360 |
9800 |
1800 |
Eurotest T-0.1 |
1980x840x580 |
190 |
1200 |
Eurotest T-0.3 |
1980x840x580 |
190 |
1200 |
Eurotest T-0.5 |
1980x840x580 |
190 |
1200 |
Eurotest T-1 |
1980x840x580 |
190 |
1200 |
Eurotest T-3 |
1980x840x580 |
190 |
1200 |
Eurotest T-5 |
1980x840x580 |
190 |
1200 |
Eurotest T-10 |
1980x840x580 |
190 |
1200 |
Eurotest T-20 |
1980x840x580 |
190 |
1200 |
Eurotest T-30 |
1930x880x580 |
360 |
1100 |
Eurotest T-50 |
1930x880x580 |
360 |
1100 |
Eurotest IBTH-1 |
1677x300x390 |
56 |
1200 |
Eurotest IBTH-3 |
1677x300x390 |
56 |
1200 |
Eurotest IBTH-5 |
1677x300x390 |
56 |
1200 |
Eurotest IBTH-10 |
1726x240x640 |
105 |
1200 |
Eurotest Creep-5 |
2200x710x540 |
600 |
1000 |
Eurotest Creep-10 |
2200x710x540 |
600 |
1000 |
Eurotest Creep-20 |
2200x710x540 |
600 |
1000 |
Eurotest Creep-30 |
2200x710x540 |
600 |
1000 |
Eurotest Creep-50 |
2350x710x540 |
750 |
1000 |
Eurotest Creep-100 |
2425x750x600 |
800 |
1000 |
Eurotest Creep-200 |
2600x750x600 |
1000 |
1000 |
Eurotest Creep-300 |
2700x800x750 |
1200 |
1000 |
Eurotest Creep-400 |
2900x890x750 |
1500 |
1000 |
Eurotest Creep-500 |
2900x890x750 |
1500 |
1000 |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация |
Eurotest С-50; Eurotest С-100; Eurotest С-150; Eurotest С-200; Eurotest С-250; Eurotest С-300; Eurotest С-400; Eurotest C-500; Eurotest C-600; Eurotest C-1000; Eurotest C-1200; Eurotest Creep-5; Eurotest Creep-10; Eurotest Creep-20; Eurotest Creep-30; Eurotest Creep-50; Eurotest Creep-100; Eurotest Creep-200; Eurotest Creep-300; Eurotest Creep-400; Eurotest Creep-500 |
Eurotest T-0.1; Eurotest T-0.3; Eurotest T-0.5; Eurotest T-1; Eurotest T-3; Eurotest T-5; Eurotest T-10; Eurotest T-20; Eurotest T-30; Eurotest T-50; Eurotest IBTH-1; Eurotest IBTH-3; Eurotest IBTH-5; Eurotest IBTH-10 |
Параметры электрического питания:
|
380+15 % 380 -10 % 50±1 |
220+15 % 220 -10 % 50±1 |
Условия эксплуатации:
|
от +5 до +40 от 5 до 85 | |
Средний срок службы, лет |
20 |
