Номер по Госреестру СИ: 67907-17
67907-17 Машины испытательные сервогидравлические
(серии Powertest)
Назначение средства измерений:
Машины испытательные сервогидравлические серии Powertest (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб и других видов физико-испытательных испытаний.
Внешний вид.
Машины испытательные сервогидравлические
Рисунок № 1
Внешний вид.
Машины испытательные сервогидравлические
Рисунок № 2
Внешний вид.
Машины испытательные сервогидравлические
Рисунок № 3
Внешний вид.
Машины испытательные сервогидравлические
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 159507
ID в реестре СИ - 381907
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Powertest U-600, нет, модификация Powertest U-600, модификации Powertest T-1200, Powertest U-600, Powertest,
Производитель
Изготовитель - Фирма "S.A.E. IBERTEST"
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
№1143 от 2022.05.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Машины испытательные сервогидравлические (серии Powertest)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67907-17 Машины испытательные сервогидравлические (серии Powertest) Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
78901-20 Машины универсальные испытательные (УТС 115) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47520-11 15.08.2016 |
Машины испытательные электромеханические сервоуправляемые, Eurotest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
47521-11 15.08.2016 |
Машины испытательные сервоуправляемые, Powertest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
48306-11 06.12.2016 |
Копры маятниковые, Impact Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ |
1 год |
|
67247-17 14.04.2027 |
Копры маятниковые, серий Impact P, Impact D Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
67833-17 19.06.2027 |
Машины испытательные электромеханические, серии Eurotest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
67907-17 19.06.2027 |
Машины испытательные сервогидравлические, серии Powertest Фирма "S.A.E. IBERTEST" (ИСПАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Бесплатный
Кто поверяет Машины универсальные испытательные (УТС 115)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТЭК" (RA.RU.311259) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины универсальные испытательные (УТС 115)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «Wintest» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Wintest |
|
Номер версии (идентификационный номер ПО), не ниже |
2.14.09 |
|
Цифровой идентификатор ПО |
f3fd6509 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным сервогидравлическим серии Powertest
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1^10-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм
Техническая документация «S.A.E. IBERTEST», Испания
Поверка
Поверкаосуществляется по документу МП АПМ 53-16 «Машины испытательные сервогидравлические серии Powertest. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.01.2017 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
-
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
-
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
-
- штангенрейсмас серии 609, значение отсчета по нониусу 0,02 мм (рег. № 57300-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«S.A.E. IBERTEST», ИспанияАдрес: C/Ramon y Cajal, 35-28214 Daganzo de Arriba (Madrid) Тел.: +34 91 884 53 85; факс: +34 91 884 53 85
E-mail: mfo@ibertest.es
Заявитель
Общество с ограниченной ответственностью Научно-Производственный Холдинг «Уралсибпромсервис» (ООО НПХ «УСПС»)ИНН 7453306818
Адрес: 454080, г. Челябинск, ул. Тернопольская, дом 6, 6 этаж
Тел./факс: +7 (351) 729-8282
E-mail: info@usps.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Машины состоят из испытательной рамы со стальными колоннами, подвижных и/или неподвижных траверс, верхнего и нижнего захватов, силового гидроцилиндра, гидравлической станции, датчика силы, датчика перемещения, блока управления и сбора данных.
Испытываемый образец размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе (тяге). Датчик перемещения связан с подвижной траверсой (тягой) или захватом и измеряет перемещение. Сигналы от датчиков силы и перемещения поступают в систему управления и сбора данных. Перемещение подвижной траверсы осуществляется либо основным гидроцилиндром, либо от отдельного привода с винтовыми колоннами, либо при помощи гидродомкратов, что в свою очередь позволяет изменять высоту рабочего пространства. Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений силы и деформации на внешние устройства, а также может быть укомплектован панелью ввода и отображения информации. Также блок управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.
Машины по заказу могут поставляться с несколькими датчиками силы. Датчики могут быть сменными, то есть устанавливаются вместо основного, либо устанавливаются последовательно в одной цепи нагружения с основным, либо работать одновременно с основным датчиком.
Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (электронные штангенциркули, микрометры и т.д.).
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения - индуктивными, с аналоговым или цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.
Выпускаются следующие модификации машин: Powertest T-100, Powertest T-200, Powertest T-300, Powertest T-400, Powertest T-500, Powertest T-600, Powertest T-1000, Powertest T-1200, Powertest T-1500, Powertest T-2000, Powertest U-300, Powertest U-400, Powertest U-500, Powertest U-600, Powertest U-1000, Powertest U-1500, Powertest U-2000, Powertest B-500, Powertest B-600, Powertest B-1000, Powertest B-1200, Powertest B-1500, Powertest B-2000, Powertest D-10, Powertest D-15, Powertest D-25, Powertest D-50, Powertest D-100, Powertest D-250, Powertest D-500, Powertest D-1000, Powertest D-1500, Powertest D-2000
Выпускаемые модификации машин различаются внешним видом, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазонами измерений силы и перемещениями траверсы.
Модификации Powertest T-100, Powertest T-200, Powertest T-300, Powertest T-400, Powertest T-500, Powertest T-600, Powertest T-1000, Powertest T-1200, Powertest T-1500, Powertest T-2000 выполнены с верхним расположением силового гидроцилиндра.
Модификации Powertest U-300, Powertest U-400, Powertest U-500, Powertest U-600, Powertest U-1000, Powertest U-1500, Powertest U-2000 выполнены с двумя зонами испытаний.
Модификации Powertest B-500, Powertest B-600, Powertest B-1000, Powertest B-1200, Powertest B-1500, Powertest B-2000 выполнены с нижним или верхним расположением силового гидроцилиндра и возможностью регулирования положения подвижной траверсы при помощи гидродомкратов.
Модификации Powertest D-10, Powertest D-15, Powertest D-25, Powertest D-50, Powertest D-100, Powertest D-250, Powertest D-500, Powertest D-1000, Powertest D-1500, Powertest D-2000 выполнены с нижним или верхним расположением силового гидроцилиндра, могут иметь возможность регулирования положения подвижной траверсы при помощи гидродомкратов, а также могут применяться как для проведения статических, так и динамических испытаний.
Общий вид машин приведён на рисунках 1 - 4.

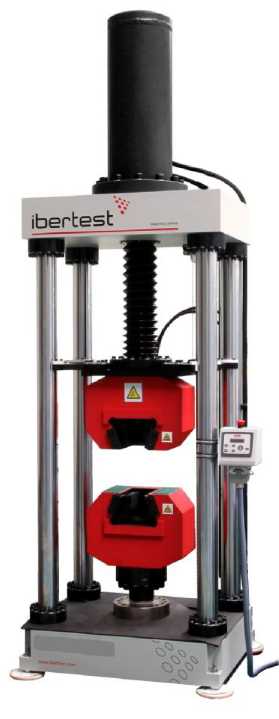

Рисунок 1 - Общий вид машин испытательных сервогидравлических Powertest T-100, Powertest T-200, Powertest T-300, Powertest T-400, Powertest T-500, Powertest T-600, Powertest T-1000, Powertest T-1200, Powertest T-1500, Powertest T-2000

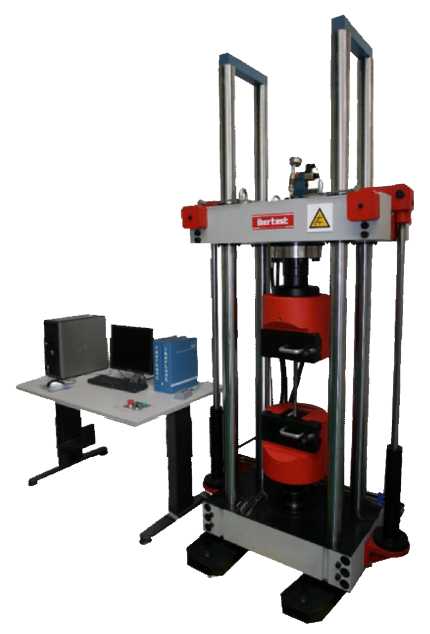

Рисунок 2 - Общий вид машин испытательных сервогидравлических Powertest B-500, Powertest B-600, Powertest B-1000, Powertest B-1200, Powertest B-1500, Powertest B-2000

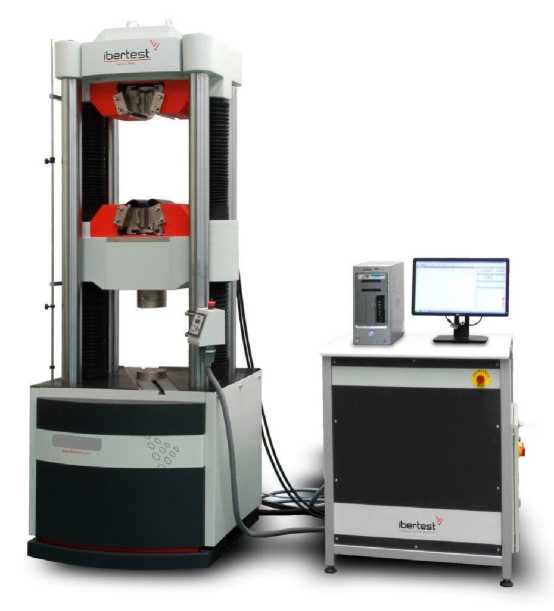

Рисунок 3 - Общий вид машин испытательных сервогидравлических Powertest U-300, Powertest U-400, Powertest U-500, Powertest U-600, Powertest U-1000, Powertest U-1500, Powertest U-2000

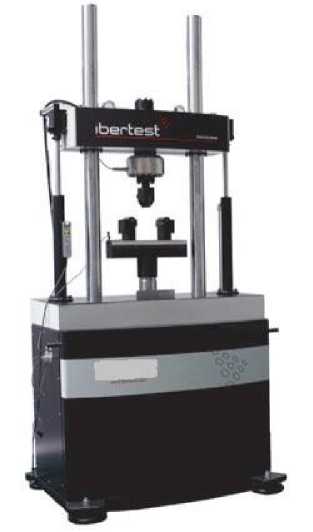

Рисунок 4 - Общий вид машин испытательных сервогидравлических Powertest D-10, Powertest D-15, Powertest D-25, Powertest D-50, Powertest D-100, Powertest D-250, Powertest D-500, Powertest D-1000, Powertest D-1500, Powertest D-2000
Пломбирование машин испытательных
сервогидравлических
серии Powertest
не предусмотрено.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная сервогидравлическая серии Powertest |
- |
1 |
|
Персональный компьютер типа IBM/PC |
- |
по заказу |
|
Приборы для измерений продольной и поперечной деформации образца (экстензометры). |
- |
по заказу |
|
Комплект захватов или приспособлений для испытаний на растяжение |
- |
по заказу |
|
Приспособления для испытаний на изгиб, сжатие, срез и других видов физико-механических испытаний. |
- |
по заказу |
|
Измерители геометрических размеров |
по заказу | |
|
Крио-, термо-, барокамеры, печи |
по заказу | |
|
Приспособления для проведения испытаний |
по заказу | |
|
Защитный экран |
по заказу | |
|
Пульт управления |
по заказу | |
|
Руководство по эксплуатации на русском языке |
1 | |
|
Методика поверки |
МП АПМ 53-16 |
1 |
|
Паспорт |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
Powertest U-300 |
Powertest U-400 |
Powertest U-500 |
Powertest U-600 |
Powertest U-1000 |
Powertest U-1500 |
Powertest U-2000 |
|
Наибольший предел измерений силы, кН |
300 |
400 |
500 |
600 |
1000 |
1500 |
2000 |
|
Пределы допускаемой относительной погрешности измерений силы, %:
от наибольшего предела измерений
|
±1,0 ±0,5 | ||||||
|
Наибольший предел измерений перемещения подвижной траверсы, мм |
250 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±10 | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 5,0 мм, включ. |
±1,0 |
|
- в диапазоне св. 5 мм до наибольшего предела измерений |
±0,5 |
Таблица 3 -Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
Powertest В-500 |
Powertest В-600 |
Powertest В-1000 |
Powertest В-1200 |
Powertest В-1500 |
Powertest В-2000 |
|
Наибольший предел измерений силы, кН |
500 |
600 |
1000 |
1200 |
1500 |
2000 |
|
Пределы допускаемой относительной погрешности измерений силы, %:
от наибольшего предела измерений |
±1,0 ±0,5 | |||||
|
Наибольший предел измерений перемещения подвижной траверсы, мм |
300 | |||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±5 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %: - в диапазоне от 0,3 до 5,0 мм включ. |
±1,0 |
|
- в диапазоне св. 5 мм до наибольшего предела измерений |
±0,5 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Модификация |
Powertest T-100 |
Powertest T-200 |
Powertest T-300 |
Powertest T-400 |
Powertest T-500 |
Powertest T-600 |
Powertest T-1000 |
Powertest T-1200 |
Powertest T-1500 |
Powertest T-2000 |
|
Наибольший предел измерений силы, кН |
100 |
200 |
300 |
400 |
500 |
600 |
1000 |
1200 |
1500 |
2000 |
|
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | |||||||||
|
Наибольший предел измерений перемещения подвижной траверсы, мм |
500 |
600 |
700 |
800 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±10 | |||||||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
и до наибольшего предела измерений |
±1,0 ±0,5 | |||||||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Модификация |
Powertest D-10 |
Powertest D-15 |
Powertest D-25 |
Powertest D-50 |
Powertest D-100 |
Powertest D-250 |
Powertest D-500 |
Powertest D-1000 |
Powertest D-1500 |
Powertest D-2000 |
|
Наибольший предел измерений силы, кН |
10 |
15 |
25 |
50 |
100 |
250 |
500 |
1000 |
1500 |
2000 |
|
Пределы допускаемой относительной погрешности измерений силы, %:
|
±1,0 ±0,5 | |||||||||
|
Наибольший предел измерений перемещения подвижной траверсы, мм |
100 |
150 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм |
±5 | |||||||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %:
|
±1,0 ±0,5 | |||||||||
Таблица 6 - Основные технические характеристики
|
Модификация |
Наименование характеристики / Значение | ||
|
Габаритные размеры (ВхШ^Г), мм, не более |
Масса, кг, не более |
Высота рабочего пространства, мм, не более | |
|
Powertest Т-100 |
2850x720x450 |
1150 |
520 |
|
Powertest Т-200 |
2850x720x450 |
1150 |
520 |
|
Powertest Т-300 |
2850x720x450 |
1150 |
520 |
|
Powertest Т-400 |
2850x720x450 |
1150 |
520 |
|
Powertest Т-500 |
3045x850x500 |
2600 |
620 |
|
Powertest Т-600 |
3045x850x500 |
2600 |
620 |
|
Powertest Т-1000 |
3180x980x800 |
4550 |
620 |
|
Powertest Т-1200 |
3180x980x800 |
4550 |
620 |
|
Powertest Т-1500 |
3950x1160x800 |
6900 |
720 |
|
Powertest Т-2000 |
4350x1200x900 |
9050 |
820 |
|
Powertest U-300 |
2260x905x580 |
2620 |
750 |
|
Powertest U-400 |
2640x970x860 |
2620 |
780 |
|
Powertest U-500 |
2640x970x860 |
2900 |
780 |
|
Powertest U-600 |
2640x970x860 |
2900 |
780 |
|
Powertest U-1000 |
2780x1280x860 |
3300 |
780 |
|
Powertest U-1500 |
3250x1300x900 |
8500 |
1000 |
|
Powertest U-2000 |
3800x1420x1150 |
10120 |
1000 |
|
Powertest B-500 |
2450x1020x650 |
2950 |
1000 |
|
Powertest B-600 |
2450x1020x650 |
2950 |
1000 |
|
Powertest B-1000 |
3800x1220x1000 |
6200 |
1000 |
|
Powertest B-1200 |
3800x1220x1000 |
6200 |
1000 |
|
Powertest B-1500 |
3900x1400x1100 |
8000 |
1000 |
|
Powertest B-2000 |
4000x1500x1200 |
10100 |
1000 |
|
Powertest D-10 |
2100x750x600 |
680 |
800 |
|
Powertest D-15 |
2100x750x600 |
680 |
800 |
|
Powertest D-25 |
2100x750x600 |
720 |
800 |
|
Powertest D-50 |
2500x900x600 |
980 |
1220 |
|
Powertest D-100 |
2800x1100x800 |
1300 |
1570 |
|
Powertest D-250 |
2900x1250x900 |
1600 |
1600 |
|
Powertest D-500 |
3200x1350x900 |
1950 |
1650 |
|
Powertest D-1000 |
3800x1220x1000 |
7500 |
1800 |
|
Powertest D-1500 |
4500x1500x1200 |
12000 |
1800 |
|
Powertest D-2000 |
4500x1500x1200 |
12000 |
1800 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
380+10 % 380 -15 % |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 5 до 85 |
|
Средний срок службы, лет |
20 |
