Номер по Госреестру СИ: 48306-11
48306-11 Копры маятниковые
(Impact)
Назначение средства измерений:
Копры маятниковые серии Impact (далее копры) предназначены для измерения энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и на лицевую сторону блока управления копра печатным способом или в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измерения проводятся в соответствии с Руководством по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым серии Impact:
-
1. ГОСТ 10708-82 «Копры маятниковые. Технические условия».
-
2. Техническая документация S.A.E IBERTEST, Испания.
Поверка
Поверкаосуществляется по документу «Копры маятниковые серии Impact. Методика поверки АПМ 53-11», утверждённому ГЦИ СИ ООО «Автопрогресс-М» 21 марта 2011г.
Основные средства поверки:
-
- квадрант оптический типа - КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
-
- динамометр - ДОСМ -3-2У ГОСТ 9500
-
- секундомер механический по ТУ 25-1819.0021-90 с погрешностью не более ±0,2 %
Изготовитель
S.A.E. IBERTEST, Испания
С/Ramon y Cajal, 35-28814 Daganzo de Arriba (Madrid), телефон: +34-91-884 53 85
Заявитель
ЗАО НПХ «Уралсибпромсервис», 454000, г. Челябинск, ул. Академика Королева, 3
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется, как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.
Конструктивно копры состоят из рамы, маятника с молотом, механизма поднятия, отпускания и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных. На оси копра закреплён маятник и установлен датчик угла отклонения маятника. Испытываемый образец устанавливается на опорах. Датчик угла отклонения определяет угол подъёма маятника до удара и угол взлёта маятника после разрушения образца. Модуль управления и обработки данных предназначен для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с дисплеем и клавиатурой и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.
Копры выпускаются в трёх модификациях:
Impact D-1 - имеет возможность установки сменных маятников;
Impact P-300, Impact P-450 имеют механизм поднятия маятника и возможность установки сменных маятников.
Программное обеспечение.Программное обеспечение установлено в энергонезависимой памяти модуля управления копром. Уровень защиты ПО соответствует уровню «А» по МИ 3286 - 2010.
Данные о программном обеспечении приведены в таблице 1
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
Pendulo Charpy |
Version 1/i |
08A64176 |
CRC32 |

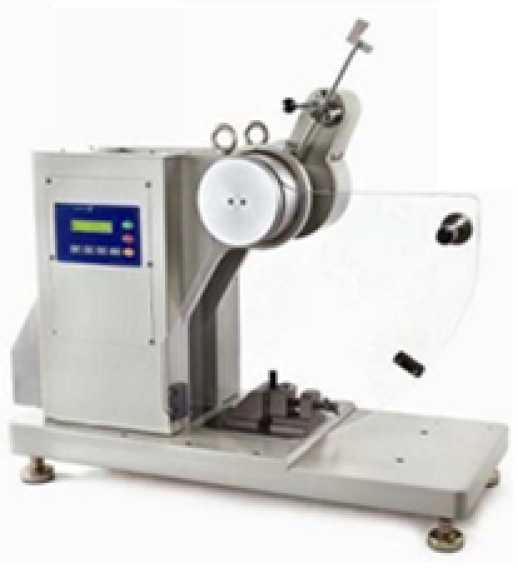

Рисунок 1 - Общий вид копра Impact D-1

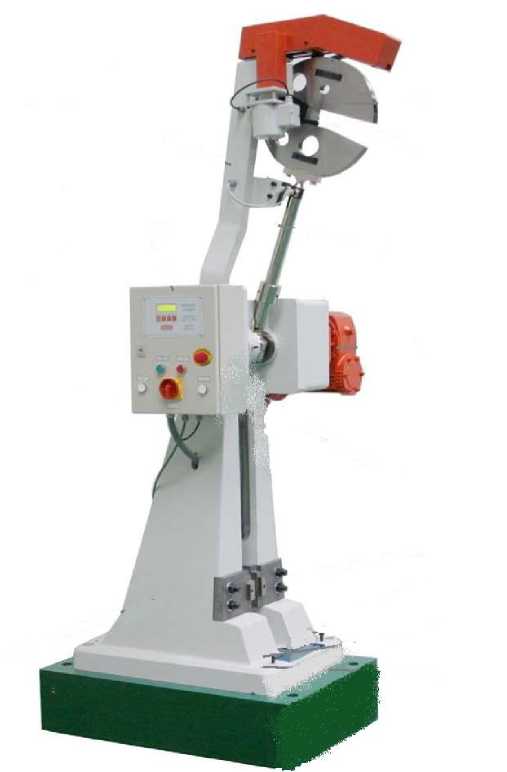

Рисунок 2 - Общий вид копра Impact P

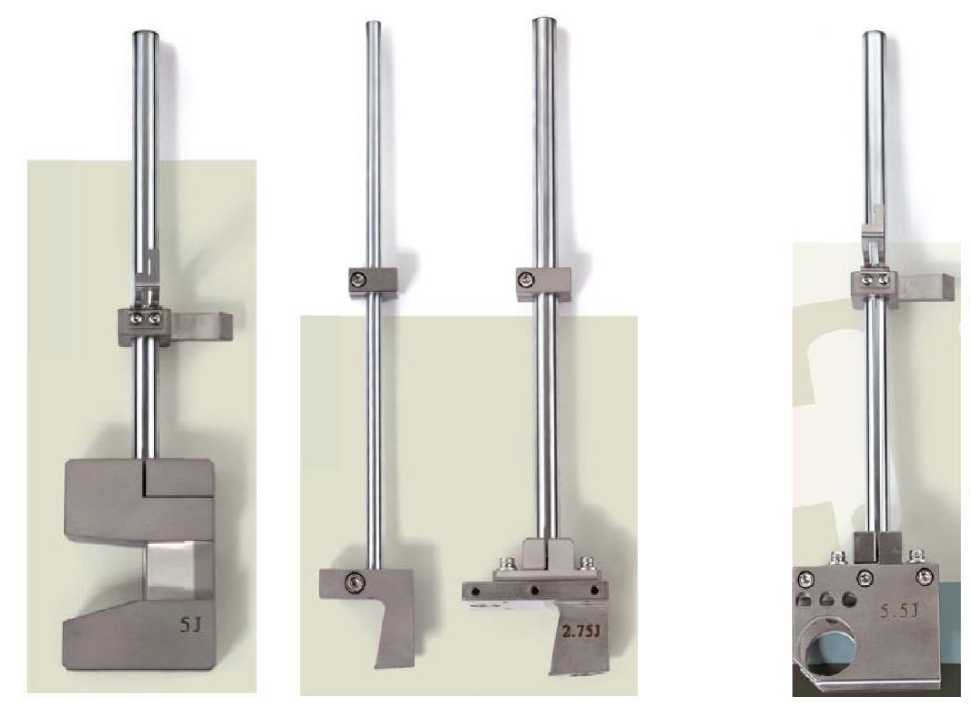

Рисунок 3 - Маятники сменные копра Impact D-1
Impact P-300 |
Impact P-450 |
Impact D-1 | |||||||||
Номинальное значение потенциальной энергии маятника, Дж |
150 |
300 |
150 |
300 |
450 |
1 |
2 |
2,75 |
5,5 |
11 |
22 |
Номинальная масса маятника, кг |
10,200 |
20,394 |
10,200 |
20,394 |
30,600 | ||||||
Номинальная масса сменного маятника, кг |
0,4399 |
0,7049 |
0,7698 |
1,256 |
2,5452 |
4,5298 | |||||
Пределы допускаемого отклонения потенциаль- |
± 0,5 |
± 0,1 | |||||||||
ной энергии маятника от номинального значения, % | |||||||||||
Потеря энергии при свободном качании маятника |
± 0,5 |
± 0,1 | |||||||||
за половину полного колебания, не более, % | |||||||||||
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
± 1,5 |
±3,0 |
± 1,5 |
± 3,0 |
±4,5 |
±0,01 |
±0,02 |
±0,03 |
±0,05 |
±0,1 |
±0,2 |
Потребляемая мощность, кВ • А не более |
1,0 |
0,5 |
0,5 | ||||||||
Напряжение питания переменного тока (50 Гц), В |
380 |
220 |
220 | ||||||||
Г абаритные размеры, мм |
2150x600x920 |
2150x532x750 |
880 x 380 x 750 | ||||||||
Масса, кг, не более |
750 |
650 |
250 | ||||||||
Условия эксплуатации | |||||||||||
температура окружающего воздуха °С |
+ 15 ... +25 | ||||||||||
относительная влажность, не более, % |
80 |
