Номер по Госреестру СИ: 47521-11
47521-11 Машины испытательные сервоуправляемые
(Powertest)
Назначение средства измерений:
Машины испытательные сервогидравлические серии POWERTEST (далее машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные сервоуправляемые
Рисунок № 1
Внешний вид.
Машины испытательные сервоуправляемые
Рисунок № 2
Внешний вид.
Машины испытательные сервоуправляемые
Рисунок № 3
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено . Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 32862010.
Идентификационные данные П |
О | |||
Наименование ПО |
Идентифика-циионное наименование ПО |
Номер версии(иден тификацион ный номер ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Wintest |
Wintest 32 |
2.14.09 |
BB12BF16 |
CRC32 |
Знак утверждения типа
Знак утверждения типа:Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:
Методика измерений приведена в документе «Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машинам испытательным сервогидравлическим серии POWERTEST
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
Техническая документация S.A.E IBERTEST, Испания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по документу МП АПМ 51-11 « Машины испытательные сервогидравлические серии POWERTEST», Методика поверки», утверждённому 21 марта 2011г. ГЦИ СИ ООО «Автопрогресс-М». Межповерочный интервал 1 год
Основные средства поверки:
Динамометры с пределами допускаемой относительной погрешности не более ± 0,1%; Измеритель длины цифровой MT 60K, фирмы «HEIDENHAIN» с пределом допускаемой
Лист № 6 Всего листов 6 относительной погрешности ±0,3%.
Изготовитель
S.A.E. IBERTEST, С/Ramon y Cajal, 35-28814 Daganzo de Arriba (Madrid), телефон: +34-91-884 53 85
Заявитель
ЗАО НПХ «Уралсибпромсервис», 454000, г. Челябинск, ул. Академика Королева, 3
Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении, сжатии или изгибе.
Машины состоят из испытательной рамы с четырьмя стальными направляющими колоннами, подвижной и неподвижной траверсы с клиновыми гидравлическими захватами, силового гидроцилиндра, гидравлической станции датчика силы, датчика перемещения поршня гидроцилиндра , блока управления и сбора данных.
Испытываемый образец закрепляется в клиновых или гидравлических захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение поршня гидроцилиндра. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.
Машины могут работать в режиме задания скорости перемещения и скорости нагружения.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.
Машины сервогидравлические серии POWERTEST выпускаются в трёх модификациях: POWERTEST Т - с верхним расположением силового гидроцилиндра, POWERTEST U -с двумя зонами испытаний, POWERTEST B -с нижним
расположением силового гидроцилиндра.

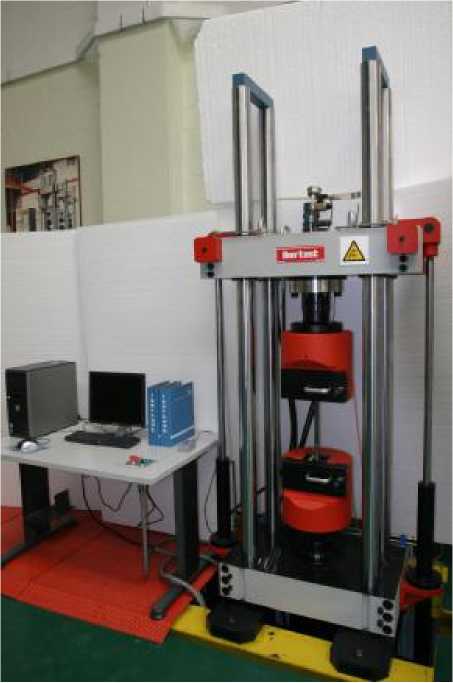

Рисунок 1 Общий вид машины POWERTEST U

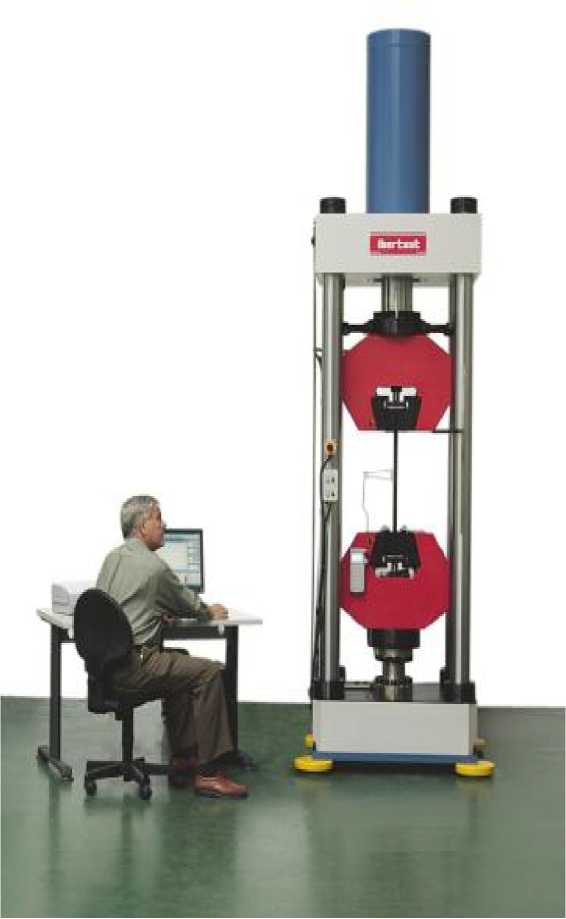

Рисунок 2 Общий вид машины POWERTEST B

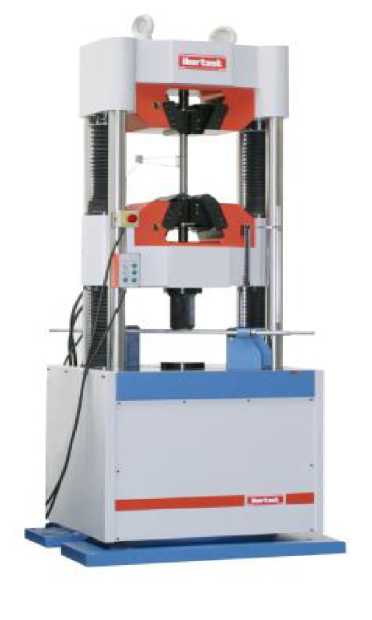

Рисунок 3 Общий вид машины POWERTEST Т
Наименование |
Количество, шт |
Примечание |
Машина испытательная сервогидравлическая серии Powertest |
1 |
Модификация по заказу |
Г идравлическая станция |
1 | |
Персональный компьютер типа IBM/PC. |
1 | |
Комплект кабелей соединительных. |
1 | |
Программное обеспечение «Wintes». |
1 | |
Руководство по эксплуатации. |
1 | |
Приборы для измерений продольной и поперечной деформации образца. |
Поставляются по дополнительному заказу | |
Г идравлические зажимы (комплект) |
1 | |
Механические зажимы (комплект) |
Поставляются по дополнительному заказу | |
Приспособление испытаний на изгиб |
По дополнительному заказу | |
Комплект пластин испытаний на сжатие |
По дополнительному заказу |
приведены в Таблицах 1, 2, 3.
Таблица 1
Наименование |
Powertest |
Powertest |
Powertest |
Powertest |
Powertest |
параметра |
T-500 |
T-600 |
T-1000 |
T-1500 |
T-2000 |
Наибольшая предельная нагрузка, кН |
500 |
600 |
1000 |
1500 |
2000 |
Пределы допускаемой |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
основной относительной | |||||
погрешности измерения нагрузки % | |||||
Пределы допускаемой основной относительной погрешности измерения перемещения подвижной траверсы, % |
±1 |
±1 |
±1 |
±1 |
±1 |
Рабочее пространство, мм |
610 |
610 |
700 |
720 |
720 |
Напряжение питания, В |
380 |
380 |
380 |
380 |
380 |
Частота напряжения питания, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Габаритные размеры: высота- |
2650х880х |
2650х880 |
3000х980 |
3600х1550 |
3850х1200 |
мм, ширина-мм, глубина-мм |
620 |
х620 |
х720 |
х880 |
х940 |
Масса , кг |
3000 |
3000 |
4100 |
7500 |
8300 |
Срок службы, лет |
20 лет |
Таблица 2
Наименование |
Powertest |
Powertest |
Powertest |
Powertest |
Powertest |
параметра |
U-500 |
U-600 |
U-1000 |
U-1500 |
U-2000 |
наибольшая предельная нагрузка, кН |
500 |
600 |
1000 |
1500 |
2000 |
Пределы допускаемой относительной погрешности измерения нагрузки % |
±1 |
±1 |
±1 |
±1 |
±1 |
Пределы допускаемой основной относительной погрешности измерения перемещения подвижной траверсы, % |
±1 |
±1 |
±1 |
±1 |
±1 |
Рабочее пространство, мм |
800 |
800 |
900 |
1100 |
1100 |
Напряжение питания, В |
380 |
380 |
380 |
380 |
380 |
Частота напряжения питания, Г ц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Габаритные размеры: высота-мм, |
2050х890 |
2050х890 |
2500х900 |
3530х130 |
3530х1300 |
ширина-мм, глубина-мм |
х580 |
х580 |
х670 |
0х900 |
х900 |
Масса , кг |
3700 |
3700 |
4000 |
9800 |
9800 |
Cрок службы, лет |
20 лет |
Таблица 3
Наименование параметра |
Powertest B-500 |
Powertest B-600 |
Powertest B-1000 |
наибольшая предельная нагрузка, кН |
500 |
600 |
1000 |
Пределы допускаемой относительной погрешности измерения нагрузки % |
±0.5 |
±0.5 |
±0.5 |
Пределы допускаемой основной относительной погрешности измерения перемещения подвижной траверсы, % |
±0.5 |
±0.5 |
±0.5 |
Рабочее пространство, мм |
1000 |
1000 |
1000 |
Напряжение питания, В |
380 |
380 |
380 |
Частота напряжения питания, Г ц |
50/60 |
50/60 |
50/60 |
Габаритные размеры: высота-мм, ширина-мм, глубина-мм |
1200*800*900 |
1200*800*900 |
1200*800*900 |
Масса , кг |
2250 |
2600 |
3500 |
Срок службы, лет |
20лет |
