Сведения о средстве измерений: 67514-17 Генераторы сигналов

Номер по Госреестру СИ: 67514-17
67514-17 Генераторы сигналов
(RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26)

Назначение средства измерений:
Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.

сертификация программного обеспечения

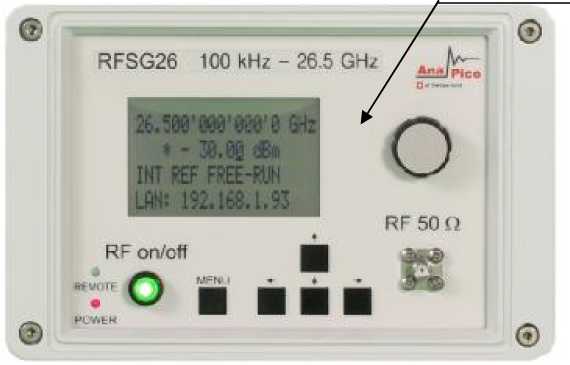

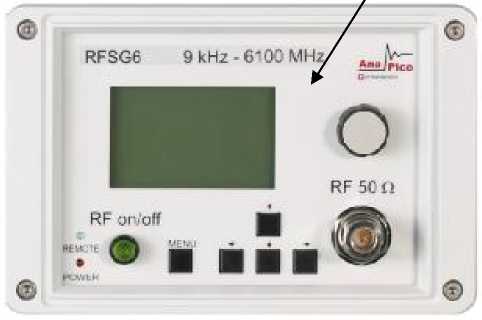

Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 4
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 5
Внешний вид.
Генераторы сигналов
Рисунок № 5
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 6
Внешний вид.
Генераторы сигналов
Рисунок № 6
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 7
Внешний вид.
Генераторы сигналов
Рисунок № 7
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 8
Внешний вид.
Генераторы сигналов
Рисунок № 8

Общие сведения

Дата публикации -
Срок свидетельства - 10.05.2027
Номер записи -
ID в реестре СИ - 381476
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Генератор сигналов RFSG12, RFVSG20, RFSG6ч, RFSG6, опции: 9k, HP, TP, RFSG6 с опцией RFSG26-1URM, RFSG6, RFSG40, RFSG4 c опциями RFSG4-PE3; RFSG4-GPIB, RFSG4, RFSG26, RFSG20, опции: HP, TP, 9k, RFSG20, RFSG2, опции: PE3, TP, RFSG2, RFSG12,, RFSG12 опция HP, RFSG12, Anapico RFSG20, 111,

Производитель

Изготовитель - Компания "Anapico Ltd."
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Бесплатный

Статистика

Кол-во поверок - 495
Выдано извещений - 11
Кол-во периодических поверок - 249
Кол-во средств измерений - 73
Кол-во владельцев - 70
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 370 дн.

Наличие аналогов СИ: Генераторы сигналов (RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
67514-17 Генераторы сигналов (RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26)
Компания "Anapico Ltd." (ШВЕЙЦАРИЯ )
78508-20 Генераторы сигналов векторные (Г7М-06)
АО "НПФ "МИКРАН" (РОССИЯ г.Томск)

Все средства измерений АО "НПФ "МИКРАН"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67514-17
10.05.2027
Генераторы сигналов, RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26
Компания "Anapico Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
68107-17
20.07.2022
Генераторы сигналов многоканальные, MCSG6-2, MCSG6-3, MCSG6-4, MCSG6-8, MCSG12-2, MCSG12-3, MCSG12-4, MCSG12-8, MCSG20-2, MCSG20-3, MCSG20-4, MCSG20-8
Компания "Anapico Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
68540-17
07.09.2027
Анализаторы фазовых шумов, PNA7, PNA20, PNA33, PNA40
Компания "Anapico Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
2 года
76945-19
23.12.2024
Генераторы сигналов, RFSU6, RFSU12, RFSU20, RFSU26, RFSU40, RFSU12-FSK
Компания "Anapico Ltd." (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Бесплатный

Кто поверяет Генераторы сигналов векторные (Г7М-06)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • RFSG20
  • RFSG12
  • RFSG6
  • RFSG12 опция HP
  • RFSG2, опции: PE3, TP
  • RFSG6, опции: 9k, HP, TP
  • RFSG20, опции: HP, TP, 9k
  • 32 5 3 27 3 30 3 27
    ФБУ "Брянский ЦСМ"
    (RA.RU.311364)
    РСТ
  • RFSG20
  • 1 0 1 0 1 0 1
    АО "ПРИСТ"
    (RA.RU.312058)
  • RFSG20
  • RFSG4
  • RFSG2
  • RFSG12
  • RFSG6
  • RFSG26
  • 90 1 74 8 1 64 49 8
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • RFSG12
  • 3 0 3 0 3 0 3
    АО "ПРИСТ"
    (RA.RU.312058)
  • RFSG12
  • RFSG4
  • RFSG20
  • RFSG2
  • 5 0 0 0 0 0 0
    Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина
    (RA.RU.310524)
  • RFSG12
  • 3 1 0 3 0 3 0 3
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • RFSG2
  • RFSG12
  • 2 2 0 0 2 2 0
    ООО "НПК АВИАПРИБОР"
    (РОСС RU.0001.310192)
  • RFSG12
  • RFSG20
  • 5 0 5 0 5 0 5
    АО "НПП "ИСТОК" ИМ. ШОКИНА"
    (RA.RU.312635)
  • RFSG20
  • 6 3 0 6 0 3 0 3
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • RFSG20
  • RFSG12
  • RFSG4
  • 11 3 0 11 0 10 0 10
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод.RFSG12
  • RFSG20
  • RFSG12
  • RFSG4
  • RFSG4 c опциями RFSG4-PE3; RFSG4-GPIB
  • 22 14 7 0 21 14 7
    АО "РИМР"
    (RA.RU.311661)
  • RFSG2
  • RFSG6
  • RFSG6ч
  • 8 2 2 6 0 3 0 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • RFSG12
  • RFSG20
  • RFSG26
  • RFSG6
  • RFSG4
  • 20 0 18 1 20 0 18
    АО "У-УАЗ"
    (RA.RU.310642)
  • RFSG4
  • 1 0 1 0 1 0 1
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • RFSG4
  • RFSG2
  • 4 0 4 0 4 0 4
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • RFSG26
  • RFSG20
  • 15 2 13 0 11 0 11
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • Генератор сигналов RFSG12
  • 11 0 10 1 0 0 0
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • RFSG12
  • RFSG6
  • RFSG26
  • RFSG20
  • RFSG4
  • RFSG2
  • RFSG40
  • 115 2 57 30 3 87 57 30
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • RFSG12
  • RFSG2
  • RFSG6
  • RFSG20
  • RFSG4
  • RFVSG20
  • RFSG26
  • 62 2 14 48 2 28 2 26
    ООО "Научно-производственная организация "Радар"
    (РОСС RU.0001.310153)
  • RFSG20
  • RFSG6
  • 2 0 0 0 0 0 0
    Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
    (RA.RU.311579)
    РСТ
  • RFSG6 с опцией RFSG26-1URM
  • 1 0 1 0 1 0 1
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • RFSG12
  • 1 0 0 0 0 0 0
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • 7 0 0 0 0 0 0
    ООО «Тюмень Прибор»
    (RA.RU.313424)
  • 111
  • 1 1 0 0 1 1 0
    АО "ЦНИРТИ ИМ. АКАДЕМИКА А.И. БЕРГА"
    (РОСС СОБ 3.00088.2013)
  • RFSG20
  • 8 0 8 0 0 0 0
    АО "ОБУХОВСКИЙ ЗАВОД"
    (1513)
  • RFSG12
  • 1 0 1 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • RFSG4
  • RFSG20
  • 3 3 0 3 0 3 0 3
    ООО "МИРУАР"
    (RA.RU.320061)
  • Генератор сигналов RFSG20
  • RFSG4
  • 14 13 13 1 0 14 13 1
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • RFSG12
  • RFSG20
  • RFSG2
  • 12 6 6 0 12 6 6
    АО"НПП"РАДИОСВЯЗЬ"
    (RA.RU.311415)
  • RFSG12
  • RFSG12,
  • 2 1 0 2 0 2 0 2
    АО "ЦКБА"
    (RA.RU.311883)
  • RFSG20
  • RFSG2
  • 12 0 12 0 0 0 0
    АО "НПО "КВАНТ"
    (RA.RU.310627)
  • RFSG20
  • 2 0 2 0 1 0 1
    АО "КОНЦЕРН "ГРАНИТ-ЭЛЕКТРОН"
    (RA.RU.311889)
  • Anapico RFSG20
  • 2 0 2 0 2 0 2
    АО "НПП "САЛЮТ"
    (RA.RU.312700)
  • RFSG4
  • RFSG26
  • RFSG20
  • 6 5 0 6 0 6 0 6
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • RFSG12
  • 1 0 1 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • RFSG12
  • RFSG2
  • 3 2 0 3 0 3 0 3

    Стоимость поверки Генераторы сигналов векторные (Г7М-06)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    10670 11323
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    11976 11323

    Программное обеспечение

    Генераторы имеют встроенное ПО. Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии RFSG».

    Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

    Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 3 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    не ниже V 2.100

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26

    ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 Ггц.

    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу 651-19-047 МП «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 16 декабря 2019 г.

    Основные средства поверки:

    • - частотомер электронно-счётный Agilent 53152А с опцией 001 (регистрационный номер 53565-13 в Федеральном информационном фонде);

    • - стандарт частоты рубидиевый FS725 (регистрационный номер 31222-06 в Федеральном информационном фонде);

    • - анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A, (регистрационный номер 37181-08 в Федеральном информационном фонде);

    • - анализатор спектра FSW67 (регистрационный номер 58300-14 в Федеральном информационном фонде);

    • - ваттметр СВЧ NRP (регистрационный номер 32262-06 в Федеральном информационном фонде), диапазон частот от 0 до 40 ГГц, диапазон измерения мощности от 240-10 до 30 Вт, пределы допускаемой погрешности измерений 6 %, с преобразователем измерительным NRP-Z57 (регистрационный номер 48356-11 в Федеральном информационном фонде);

    - приёмник измерительный FSMR50 ( регистрационный номер 50678-12 в Федеральном информационном фонде);

    - осциллограф стробоскопический широкополосный 86100 С с модулями 86112 А или 54754А (регистрационный номер 37152-08 в Федеральном информационном фонде).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

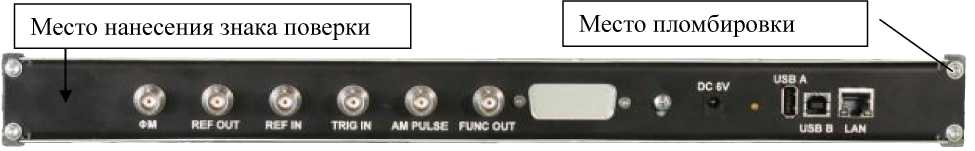

    Знак поверки наносится на заднюю панель генератора и на свидетельство о поверке.


    Изготовитель


    Компания «Anapico Ltd.», Швейцария

    Адрес: Europastrasse, CH-8152 Glattburg ZH Телефон: +41 44 515 55 01

    Web-сайт: www.anapico.com

    Заявитель


    Общество с ограниченной ответственностью «АнаПико РУС» (ООО «АнаПико РУС») ИНН 5024190832

    Адрес: 143441, Московская обл., ул. 69 км МКАД, стр.9

    Web-сайт: www.anapico-russia.com

    E-mail: info@anapico-russia.com

    Телефон: (495) 249-01-62

    Лист № 12

    Всего листов 12

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

    (ФГУП «ВНИИФТРИ»)

    Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

    Телефон (факс): (495) 526-63-00

    Web-сайт: www.vniiftri.ru

    E-mail: office@vniiftri.ru


    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной, фазовой и ЛЧМ модуляциями. В моделях RFSG2, RFSG4, RFSG6 представлена опциональная модуляция VOR/ILS.

    Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального ПО и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.

    Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 0,001 Гц.

    Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.

    Таблица 1 - Перечень опций для моделей RFSG2, RFSG4, RFSG6

    Наименование опций

    Обозначение опций к моделям

    RFSG2

    RFSG4

    RFSG6

    Внутренняя аккумуляторная батарея

    RSFG2-B3

    RSFG4-B3

    RSFG2-B3

    Модуляция сигналов аэронавигационных систем, имитация сигналов всенаправленных маяков VOR, имитация сигналов системы захода на посадку самолета ILS

    -

    -

    RFSG6-AVIO

    Расширение динамического диапазона до -120 дБм

    RFSG2-PE3

    RFSG4-PE3

    RFSG6-PE3

    Установка интерфейса GPIB

    RFSG2-GPIB

    RFSG4-GPIB

    RFSG6-GPIB

    Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов

    RFSG2-1URM

    RFSG4-1URM

    RFSG6-1URM

    Перенос ВЧ-выхода на заднюю панель

    RFSG2-REAR

    RFSG4-REAR

    RFSG6-REAR

    Комплект для монтажа в 19 дюймовую стойку

    RFSG-RM

    RFSG-RM

    RFSG-RM

    Продолжение таблицы 1

    Наименование опций

    Обозначение опций к моделям

    RFSG2

    RFSG4

    RFSG6

    Исполнение корпуса с сенсорным дисплеем

    RFSG2-TP

    RFSG4-TP

    RFSG6-TP

    Прочная и компактная сумка для переноса портативных приборов

    RSFG-BAG

    RSFG-BAG

    RSFG-BAG

    Таблица 2 - Перечень опций для моделей RFSG12, RFSG20, RFSG26

    Наименование опции

    Обозначение опций к моделям

    RFSG12

    RFSG20

    RFSG26

    Расширение частотного диапазона до 9 кГц

    RFSG12-9K

    RFSG20-9K

    Расширение динамического диапазона до -90 дБм

    RFSG12-PE3

    RFSG20-PE3

    RFSG26-PE3

    Высокая выходная мощность

    RFSG12-HP

    RFSG20-HP

    RFSG26-HP

    Установка интерфейса GPIB

    RFSG12-GPIB

    RFSG20-GPIB

    RFSG26-GPIB

    Быстрое переключение частоты

    RFSG12-FS

    RFSG20-FS

    RFSG26-FS

    Внутренняя аккумуляторная батарея

    RFSG12-B3

    RFSG20-B3

    RFSG26-B3

    Установка интерфейса GPIB

    RFSG12-GPIB

    RFSG20-GPIB

    RFSG26-GPIB

    Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов

    RFSG12-

    1URM

    RFSG20-

    1URM

    RFSG26-1URM

    Исполнение корпуса с сенсорным дисплеем

    RFSG12-TP

    RFSG20-TP

    RFSG26-TP

    Перенос ВЧ-выхода на заднюю па

    нель

    RFSG12-

    REAR

    RFSG20-

    REAR

    RFSG26-REAR

    Комплект для монтажа в 19 дюймовую стойку

    RFSG-RM

    RFSG-RM

    RFSG-RM

    Прочная и компактная сумка для переноса портативных приборов

    RFSG-BAG

    RFSG-BAG

    RFSG-BAG

    Общий вид генераторов с указанием мест нанесения знака поверки, знака утверждения типа и пломбирования приведён на рисунках 1 - 6.

    Место нанесения знака утверждения типа

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru

    Рисунок 1 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6

    Место нанесения знака утверждения типа

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru

    Рисунок 2 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26

    Место нанесения знака утверждения типа

    RFSC-20 100 kHz 20 GHz

    16 HOD ООО tJ(10 пdo

    ♦ 3 0.00 ir.' Iftt

    RF SOU

    Рисунок 3 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26 в исполнении корпуса с сенсорным дисплеем

    Место нанесения знака поверки

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru

    Место пломбировки

    Рисунок 4 - Общий вид задней панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26

    ФМ

    REF

    TRIG

    <

    IN

    IN

    CO

    Vi

    AM

    REF

    FUNC

    PULSE

    OUT

    OUT

    &

    &

    ONM

    1

    Место нанесения знака утверждения

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru
    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru
    RFSG SIGNAL GENERATOR

    X

    ПЛ Dirr

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru
    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru

    Рисунок 5 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно

    Внешний вид. Генераторы сигналов векторные (Г7М-06), http://oei-analitika.ru

    Рисунок 6 - Внешний вид задней панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно.


    Таблица 7 - Комплектность генераторов

    Наименование

    Обозначение

    Количество

    Генератор сигналов

    RFSG2 или RFSG4 или RFSG6 или RFSG12 или RFSG20 или RFSG26

    1* шт.

    Опции к генератору *

    -

    1 шт.

    Шнур сетевого питания*

    -

    1 шт.

    Сетевой кабель Ethernet

    -

    1 шт.

    Методика поверки

    651-19-047 МП

    1 экз.

    Руководство по эксплуатации

    1 экз.

    Паспорт

    1 экз.

    * Поставляется по заказу


    Таблица 4 - Метрологические характеристики генераторов RFSG2, RFSG4, RFSG6

    Наименование характеристики

    Значение

    Диапазон частот для моделей, кГц:

    - RFSG2

    от 9,0 до 2Д106

    - RFSG4

    от 9,0 до 4Д106

    - RFSG6

    от 9,0 до 6,Р106

    Пределы допускаемой относительной погрешности установки частоты

    ±5Д10-7

    Дискретность установки частоты, Гц

    0,001

    Диапазон установки уровня выходного сигнала, дБм (1)

    от -30 до +18

    Диапазон установки уровня выходного сигнала с опциями RFSG2-РЕ3

    И1;Н64-РЕ3, И1;Н66-РЕ3, дБм

    от -120 до +17

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности установки уровня выходного сигнала для значений, дБ:

    - менее или равно -80 дБм

    ±1,5

    - св. -80 до -20 дБм включ.

    ±0,7

    - св. -20 до +10 дБм

    ±0,5

    - св. +10 дБм

    ±0,8

    Уровень гармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот

    от 100 кГц до 6 ГГц (или максимальной частоты генератора), дБн (2), не

    более

    -30

    Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот от 1 МГц до 6 ГГц (или максимальной частоты генератора), дБн, не более

    -75

    Уровень субгармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот от 2 до 6 ГГц (или максимальной частоты генератора), дБн, не бо-

    -70

    лее

    Уровень фазовых шумов в диапазоне частот и отстройке от несущей

    20 кГц, дБн/Гц, не более: от 9 кГц до 1 ГГц включ.

    -128

    св. 1 до 2 ГГц включ.

    -122

    св. 2 до 4 ГГц включ.

    -115

    св. 4 до 6 ГГц включ.

    -112

    Значение вспомогательного коэффициента N:

    от 0,37 до 0,75 ГГц включ.

    0,125

    св. 0,75 до 1,50 ГГц включ.

    0,25

    св. 1,5 до 3,0 ГГц включ.

    0,5

    св. 3,0 до 6,1 ГГц включ.

    1

    Частотная модуляция (ЧМ)

    Значение максимальной девиации в диапазоне частот, МГц, не менее: - до 0,37 ГГц включ.

    2

    -св. 0,37 ГГц

    N•100

    Наименование характеристики

    Значение

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации частоты при модулирующей частоте 1 кГц, Гц

    ±(0,05-Дч (3) + 20),

    Фазовая модуляция (ФМ)

    Значения максимальной девиации фазы в диапазоне частот от 0,37 до 6,1 ГГц, рад, не менее

    от 0 до N-80

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более N-80 рад, полоса пропускания 100 кГц), рад

    ±(0,05^Дф (4) + 0,01),

    Амплитудная модуляция (АМ)

    Диапазон установки коэффициента АМ (Кам), %

    от 0 до 95

    Пределы допускаемой погрешности установки Кам, %

    ±3

    Импульсная модуляция (ИМ)

    Динамический диапазон импульсного модулирующего сигнала, дБ, не менее

    80

    Длительность фронта/среза импульсного модулирующего сигнала, нс, не более

    7

    Минимальная ширина импульсного модулирующего сигнала, нс, не более:

    • - автоматическая регулировка (АРУ) выключена

    • - автоматическая регулировка (АРУ) включена

    30

    50000

    Частота повторения импульсного модулирующего сигнала, МГц

    от 0 до 5

    • (1) - Здесь и далее по тексту сокращение «дБм» обозначает уровень мощности сигнала в дБ

    относительно мощности 1 мВт

    • (2) - Здесь и далее по тексту сокращение «дБн» обозначает уровень мощности сигнала в дБ

    относительно уровня мощности на центральной (несущей) частоте

    • (3) - Здесь и далее по тексту Дч - установленное значение девиации частоты, Гц

    • (4) - Здесь и далее по тексту Дф - установленное значение девиации фазы, рад

    Таблица 5 - Метрологические характеристики генераторов RFSG12, RFSG20, RFSG26

    Наименование характеристики

    Значение

    Частотные характеристики

    Диапазон частот для моделей, кГц: - RFSG12

    от 100,0 до 12,0406

    - RFSG20

    от 100,0 до 20,0406

    - RFSG26

    от 100,0 до 26Д106

    опция 9 кГц:

    от 9,0 до 12,0406

    - RFSG12^

    - RFSG20-9K

    от 9,0 до 20,0406

    Пределы допускаемой относительной погрешности установки частоты

    ±5,040-7

    Дискретность установки частоты, Гц

    0,001

    Выходные характеристики

    Диапазон установки уровня выходного сигнала для моделей RFSG12, RFSG20, RFSG26, дБм

    от -20 до +15

    Диапазон установки уровня выходного сигнала с опцией RFSG12-PE3, RFSG20-PE3, RFSG26-PE3, дБм

    от -90 до +13

    Диапазон установки уровня выходного сигнала с опцией

    RFSGI2-I IP, RFSG20-I IP, RFSG26-I IP, дБм от 200 МГц до 6 ГГц включ.

    от -20 до +24

    св. 6 ГГц до 16 ГГц включ.

    от -20 до +23

    св. 16 ГГц

    от -20 до +18

    Диапазон установки уровня выходного сигнала с опциями RFSG12-KP,

    RFSG20-I IP, RFSG26-I IP и

    RFSG12-PE3, RFSG20-PE3,

    RFSG26-PE3, дБм в диапазоне частот от 200 МГц до 10 ГГц включ.

    от -90 до +22

    св. 10 до 16 ГГц включ.

    от -90 до +20

    св. 16 до 20 ГГц включ.

    от -90 до +18

    св. 20 до 24 ГГц включ.

    от -90 до +15

    св. 24 ГГц

    от -90 до +13

    Пределы допускаемой относительной погрешности установки уровня выходного сигнала при частотах от

    100 кГц для значений, дБ:

    - менее или равно -65 дБм на частотах до 10 ГГц включ.:

    ±2,5

    -св. -65 до -15 дБм включ.

    ±0,7

    -св. -15 до +15 дБм включ.

    ±0,6

    -св. +15 дБм

    ±0,9

    Наименование характеристики

    Значение

    Спектральные характеристики

    Уровень гармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот от 100 кГц до 12 ГГц, дБн, не более

    -30

    Уровень негармонических искажений, значение выходного сигнала +10 дБм, смещение более 3 кГц, на частотах, дБн, не более: до 312 МГц включ.

    -98

    св. 312 до 625 МГц включ.

    -85

    св. 625 МГц до 1,5 ГГц включ.

    -84

    св. 1,5 до 2,5 ГГц включ.

    -85

    св. 2,5 до 5 ГГц включ.

    -82

    св. 5 до 10 ГГц включ.

    -73

    св. 10 до 20 ГГц включ.

    -71

    св. 20 ГГц

    -68

    Уровень субгармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот, дБн, не более: до 20 ГГц включ.

    -65

    св. 20 ГГц

    -50

    Уровень однополосного фазового шума при значении выходного сигнала +10 дБм, отстройке от несущей 20 кГц, на частотах, дБн/Гц, не более:

    500 МГц

    -134

    1 ГГц

    -128

    2 ГГц

    -122

    3 ГГц

    -118

    4 ГГц

    -116

    6 ГГЦ

    -112

    10 ГГц

    -108

    20 ГГц

    -102

    Вспомогательный коэффициент N на частотах:

    -до 1,25 ГГц включ.

    0,05-f (5)

    -св. 1,25 до 2,5 ГГц

    0,125

    -св. 2,5 до 5 ГГц включ.

    0,25

    -св. 5 до 10 ГГц включ.

    0,5

    -св. 10 до 20 ГГц включ.

    1,0

    Частотная модуляция ЧМ

    Значение максимальной девиации частоты в диапазоне частот, МГц, не менее до 1,25 ГГц включ.

    0,05-f

    св. 1,25 ГГц до 20 ГГц

    N200

    Наименование характеристики

    Значение

    Диапазон частот модулирующего сигнала, кГц

    0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц), Гц

    ±(0,05-Дч + 20),

    Фазовая модуляция ФМ

    Максимальная девиация в диапазоне частот от 1.25 до 20 ГГц, рад

    от 0 до N-300

    Диапазон частот модулирующего сигнала, кГц

    от 0 до 800

    Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более N-80 рад, полоса пропускания 100 кГц), рад

    ±(0,05^Дф + 0,01),

    Амплитудная модуляция АМ

    Диапазон коэффициента амплитудной модуляции (Кам), %

    от 0 до 90

    Пределы допускаемой абсолютной погрешности установки Кам, %:

    -до 5 ГГц

    -св. 5 ГГц

    ±4

    ±6

    Импульсная модуляция

    Динамический диапазон импульсного модулирующего сигнала, дБ, не менее

    70

    Длительность фронта/среза импульсного модулирующего сигнала, нс, не более

    7

    Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) выключена, нс, не более

    50

    Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) включена, нс, не более

    500

    Частота повторения импульсной последовательности, МГц

    от 0 до 10

    (5) - Здесь и далее по тексту f - значение частоты, МГц

    Таблица 6 - Основные технические характеристики генераторов

    Наименование характеристики

    Значение

    Рабочие условия эксплуатации:

    температура окружающего воздуха, °С

    20±5

    относительная влажность воздуха, %

    от 30 до 80

    атмосферное давление, кПа

    от 84 до 106

    Наименование характеристики

    Значение

    Габаритные размеры генераторов для моделей стандартной комплектации / моделей с опцией TP / моделей с опцией 1URM, мм не более

    - ширина

    172/174/426

    - высота

    106/117/42

    - длина

    279/262/460

    Масса, кг, не более

    2,5

    Напряжения питания постоянного тока от адаптера постоянного тока, В

    6,25±0,2

    Потребляемая мощность, Вт, не более

    20


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
