Номер по Госреестру СИ: 68540-17
68540-17 Анализаторы фазовых шумов
(PNA7, PNA20, PNA33, PNA40)
Назначение средства измерений:
Анализаторы фазовых шумов PNA7, PNA20, PNA33, PNA40 (далее - анализаторы) предназначены для измерений фазовых шумов непрерывных и импульсно-модулированных СВЧ сигналов, вносимых фазовых шумов четырехполюсников.
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 1
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 2
Внешний вид.
Анализаторы фазовых шумов
Рисунок № 3
Программное обеспечение
Анализаторы имеют внешнее ПО. Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов серии PNA». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
APPH GUI |
Номер версии (идентификационный номер) ПО |
Версия не ниже 1.2.37 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации. Пункт 3. Проведение измерений с использованием графического интерфейса пользователя (ГИП)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам фазовых шумов PNA7, PNA20, PNA33, PNA40ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя
Изготовитель
Компания «Anapico Ltd.», ШвейцарияАдрес: Europa-strasse 9, CH-8152 Glattbrugg ZH
Тел. +41 44 515 55 01
Web-сайт: www.anapico.com
E-mail: info@anapico.com
Заявитель
Общество с ограниченной ответственностью «Остек-Электро»ИНН 7731446530
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Тел: (495) 788-44-44
Факс: (495) 788-44-42
Web-сайт: www.ostec-electro.ru
E-mail: info@ostec-group.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико -технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: Московская обл., рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на методе кросс-корреляции. Для уменьшения влияния тепловых шумов приемника и гетеродина и повышения чувствительности в анализаторе установлены два независимых приемника прямого преобразования с последующей кросс-корреляционной обработкой.
Конструктивно анализаторы выполнены в виде настольного лабораторного модуля. Управление анализатором осуществляется с помощью программного обеспечения (ПО) через интерфейсы LAN, USB или GPIB (опционально).
Анализатор позволяет измерять фазовый и амплитудный (опционально) шумы сигнала. C помощью внешнего генератора сигналов можно измерять вносимые фазовые шумы в непрерывном и импульсном режиме. Также анализаторы имеют собственный источник питания с низким уровнем шумов, что позволяет измерять такие параметры приборов, управляемых напряжением, как крутизна перестройки частоты, выходная мощность, потребление тока, фазовый шум или влияние источника питания на работу приборов.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект поставки. Состав опций, их функциональные возможности и наличие в составе анализаторов приведены в таблице 1.
Таблица 1 - Функциональное назначение опций
Наименование |
Обозначение опций для моделей | |||
PNA7 |
PNA20 |
PNA33 |
PNA40 | |
Опорный генератор с ультранизким уровнем шума |
PNA7-LN |
PNA20-LN |
PNA33-LN |
PNA40-LN |
Измерение фазовых шумов в импульсном режиме |
PNA7-PULSE |
PNA20- PULSE |
PNA33- PULSE |
PNA40- PULSE |
Измерение амплитудных шумов |
PNA20-AM |
PNA20-AM |
PNA33-AM |
PNA40-AM |
Установка интерфейса GPIB |
PNA7-GPIB |
PNA20-GPIB |
PNA33-GPIB |
PNA40-GPIB |
Доступ к внутренним опорным синтезаторам для измерения вносимого фазового шума |
PNA7-LO |
PNA20-LO |
PNA40-LO |
При оформлении внешнего вида анализаторов могут использоваться логотипы компании «Anapico».
Общий вид анализаторов с указанием мест нанесения знаков утверждения типа и поверки, пломбировки от несанкционированного доступа представлен на рисунках 1, 2.
Общий вид передней панели анализаторов с опцией LO представлен на рисунке 3.
Место нанесения знака утверждения типа

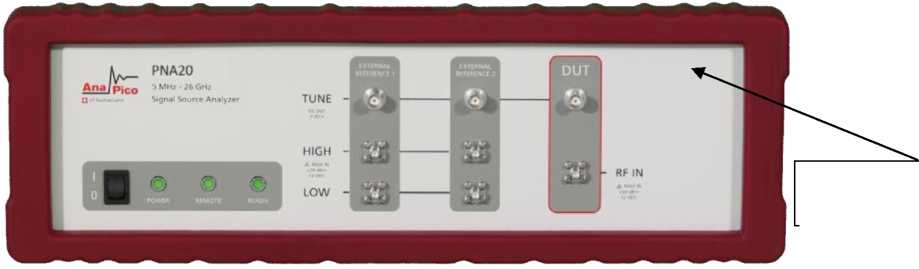

Рисунок 1 - Общий вид лицевой панели анализаторов
Место нанесения знака поверки
Место пломбировки

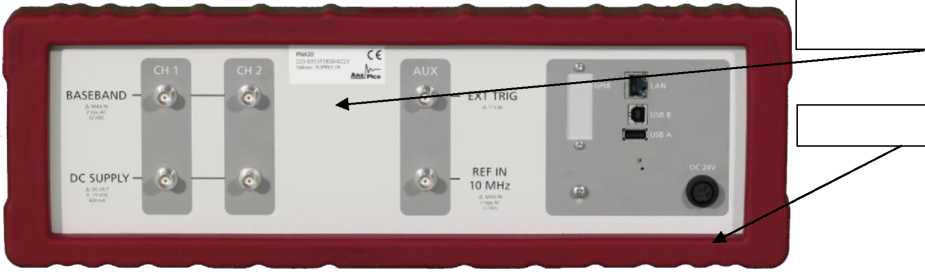

Рисунок 2 - Общий вид задней панели анализаторов
Рисунок 3 - Общий вид передней панели анализаторов с опцией LO
Место нанесения знака утверждения типа
Таблица 3 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон рабочих частот в режиме измерения абсолютных фазовых шумов непрерывного сигнала, МГц: для модели PNA7 |
от 5 до 7000 |
для модели PNA20 |
от 5 до 26000 |
для модели PNA33 |
от 5 до 33000 |
для модели PNA40 |
от 5 до 40000 |
КСВН входа, в диапазонах частот, не более: для модели PNA7 | |
от 5 до 25 МГц включ. |
3,5 |
св. 25 до 100 МГц включ. |
3,0 |
св. 100 до 150 МГц включ. |
2,0 |
св. 150 МГц до 3,6 ГГц включ. |
1,8 |
св. 3,6 до 6 ГГц включ. |
1,4 |
св. 6 до 7 ГГц включ. |
1,6 |
для модели PNA20 | |
от 5 до 25 МГц включ. |
3,5 |
св. 25 до 100 МГц включ. |
3,0 |
св. 100 до 150 МГц включ. |
2,0 |
св. 150 МГц до 3,6 ГГц включ. |
1,8 |
св. 3,6 до 6 ГГц включ. |
1,4 |
св. 6 до 11 ГГц включ. |
1,6 |
св. 11 до 16 ГГц включ. |
1,8 |
св. 16 до 24,5 ГГц включ. |
1,9 |
св. 24,5 до 26,5 ГГц включ. |
1,5 |
для модели PNA33 | |
св. 5 до 25 МГц включ. |
3,5 |
св. 25 до 100 МГц включ. |
3,0 |
св. 100 до 150 МГц включ. |
2,0 |
св. 150 МГц до 3,6 ГГц включ. |
1,8 |
св. 3,6 до 6 ГГц включ. |
1,4 |
св. 6 до 11 ГГц включ. |
1,6 |
св. 11 до 16 ГГц включ. |
1,8 |
св. 16 до 24,5 ГГц включ. |
1,9 |
св. 24,5 до 26,5 ГГц включ. |
1,5 |
св. 26,5 до 33 ГГц включ. |
2,5 |
для модели PNA40 | |
от 5 до 25 МГц включ. |
3,5 |
св. 25 до 100 МГц включ. |
3,0 |
св. 100 до 150 МГц включ. |
2,0 |
св. 150 МГц до 3,6 ГГц включ. |
1,8 |
св. 3,6 до 6 ГГц включ. |
1,4 |
св. 6 до 11 ГГц включ. |
1,6 |
св. 11 до 16 ГГц включ. |
1,8 |
св. 16 до 24,5 ГГц включ. |
1,9 |
св. 24,5 до 26,5 ГГц включ. |
1,5 |
св. 26,5 до 40 ГГц включ. |
2,5 |
Окончание таблицы 3 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Диапазон отстройки от несущих частот, в зависимости от диапазона несущих частот, Гц: для моделей PNA7, PNA20,PNA33,PNA40 менее 25 МГц от 25 до 70 МГц включ. св. 70 МГц |
от 0,01 до 5-Ю6 от 0,01 до 20-1®* от 0,01 до 50- |
Пределы допускаемой абсолютной погрешности измерений уровня фазового шума, дБ, при значениях отстройки от несущей частоты: до 1 кГц включ. св. 1 до 100 кГц включ. |
С<-) -н -н |
Пределы допускаемой абсолютной погрешности измерений уровня сигнала в рабочем диапазоне частот, дБ: от 5 МГц до 15 ГГц св. 15 до 40 ГГц включ. |
±1,5 ±2,0 |
Таблица 4 - Уровень характеристической чувствительности к фазовому шуму анализаторов
Частота несущей |
Уровень характеристической чувствительности к фазовому шуму при количестве кросс-корреляций равном 1, дБн/Гц, при отстройке от несущей, не более | |||||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
40 МГц |
50 МГц | |
10 МГц |
-92 |
-125 |
-150 |
-175 |
-177 |
-175 |
- |
- |
- |
- |
100 МГц |
-72 |
-105 |
-130 |
-155 |
-165 |
-175 |
-175 |
-175 |
- |
- |
1 ГГц |
-52 |
-85 |
-110 |
-135 |
-145 |
-160 |
-165 |
-165 |
-165 |
-165 |
3 ГГц |
-42 |
-75 |
-100 |
-125 |
-135 |
-150 |
-155 |
-155 |
-155 |
-155 |
7 ГГц |
-35 |
-68 |
-93 |
-118 |
-128 |
-143 |
-148 |
-148 |
-148 |
-148 |
10 ГГц |
-32 |
-65 |
-90 |
-115 |
-125 |
-140 |
-145 |
-145 |
-145 |
-145 |
20 ГГц |
-26 |
-59 |
-84 |
-109 |
-119 |
-134 |
-139 |
-139 |
-139 |
-139 |
40 ГГц |
-20 |
-53 |
-78 |
-103 |
-113 |
-128 |
-133 |
-133 |
-133 |
-133 |
Таблица 5 -Уровень характеристической чувствительности к фазовому шуму анализаторов
PNA7 с опцией PNA7-LN, PNA20 с опцией PNA20-LN, PNA33 с опцией PNA33-LN, PNA40 с опцией PNA40-LN
Частота несущей |
Уровень характеристической чувствительности к фазовому шуму при количестве кросс-корреляций равном 1, дБн/Гц, при отстройке от несущей, не более | |||||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
40 МГц |
50 МГц | |
10 МГц |
-120 |
-140 |
-153 |
-175 |
-177 |
-180 |
-180 |
-180 |
-180 |
-180 |
100 МГц |
-100 |
-120 |
-133 |
-155 |
-165 |
-175 |
-175 |
-175 |
-175 |
-175 |
1 ГГц |
-80 |
-100 |
-113 |
-135 |
-145 |
-160 |
-165 |
-165 |
-165 |
-165 |
3 ГГц |
-70 |
-90 |
-103 |
-125 |
-135 |
-150 |
-155 |
-155 |
-155 |
-155 |
7 ГГц |
-63 |
-83 |
-96 |
-118 |
-128 |
-143 |
-148 |
-148 |
-148 |
-148 |
10 ГГц |
-60 |
-80 |
-93 |
-115 |
-125 |
-140 |
-145 |
-145 |
-145 |
-145 |
20 ГГц |
-54 |
-74 |
-87 |
-109 |
-119 |
-134 |
-139 |
-139 |
-139 |
-139 |
40 ГГц |
-48 |
-68 |
-81 |
-103 |
-113 |
-128 |
-133 |
-133 |
-133 |
-133 |
Таблица 6 - Характеристики измерений амплитудных шумов (опции PNA33-AM, PNA40-AM)
Наименование характеристики |
Значение |
Диапазон рабочих частот в режиме измерения вносимых фазовых шумов непрерывного сигнала или импульсного сигнала, МГц: для модели PNA7 для моделей PNA20, PNA33, PNA40 |
от 5 до 7000 от 5 до 18000 |
Пределы допускаемой абсолютной погрешности измерений уровня амплитудного шума, дБ, при отстройке от несущей частоты от 1 кГц до 100 кГц: |
±2,0 |
Таблица 7 - Характеристики встроенных источников питания
Наименование характеристики |
Значение |
Диапазон установки питающего напряжения в каналах SUPPLY1, SUPPLY2, В |
от 0 до 15 |
Пределы допускаемой абсолютной погрешности установки напряжения в каналах SUPPLY1, SUPPLY2, В |
±[0,025 иуст + 0,025], где иуст - питающее напряжение, В |
Диапазон установки управляющего напряжения В каналах Tunel, Tune2, В |
от 0 до 15 |
Диапазон установки управляющего напряжения в канале DUT Tune, В |
от -5 до +20 |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока в каналах управляющего напряжения DUT Tune, Tune1, Tune2, в диапазоне: от минус 5 до 0 В включ. св. 0 до 10 В включ. св. 10 В |
±[0,01^ + 0,002] ±[0,001^ + 0,002] ±[0,007/иуст + 0,002] |
Таблица 8 - Основные технические характеристики анализаторов
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С |
от +18 до +28 |
относительная влажность окружающего воздуха при темпера- | |
туре 25 °С, %, не более |
80 |
атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры, мм, не более: | |
- длина |
342 |
- ширина |
467 |
- высота |
154 |
Масса, кг, не более |
10 |
Напряжение питание адаптера от сети переменного тока, час- |
от 100 до 240 |
тотой (50±1) Гц, В | |
Потребляемая мощность, В^А, не более |
24 |
