Номер по Госреестру СИ: 67360-17
67360-17 Анализаторы мутности
(AquaScat 2, TurbiScat и AquaMaster)
Назначение средства измерений:
Анализаторы мутности AquaScat 2, TurbiScat и AquaMaster (далее по тексту - анализаторы) предназначены для автоматического определения мутности питьевой, технической, природной и сточной вод.
Внешний вид.
Анализаторы мутности
Рисунок № 1
Внешний вид.
Анализаторы мутности
Рисунок № 2
Внешний вид.
Анализаторы мутности
Рисунок № 3
Внешний вид.
Анализаторы мутности
Рисунок № 4
Внешний вид.
Анализаторы мутности
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2027
Номер записи - 158903
ID в реестре СИ - 381303
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор мутности TurbiScat, Анализатор мутности AquaScat 2 WTM-A, Анализатор мутности AquaScat 2, WIKA, серия 1, модификация 111.10, 232.30.160,
Производитель
Изготовитель - Фирма "Sigrist-Photometer AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
№794 от 2022.03.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Анализаторы мутности (AquaScat 2, TurbiScat и AquaMaster)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67360-17 Анализаторы мутности (AquaScat 2, TurbiScat и AquaMaster) Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
Все средства измерений ООО НВЦ "УНИТОК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16843-97 01.01.2003 |
Мутномеры-нефелометры промышленные, SIGRIST Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16844-97 01.01.2003 |
Анализаторы жидкости флуориметрические промышленные, SIGRIST Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16845-97 01.01.2003 |
Анализаторы жидкости промышленные, SIGRIST CA 100 (UV/VIS) Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22673-02 01.04.2007 |
Мутномеры, SIGRIST мод. DualScat, LabScat Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
44206-10 01.04.2015 |
Мутномеры автоматические, SIGRIST мод. AquaScat WTM, AquaScat YN, AquaScat P Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46319-10 01.08.2015 |
Анализаторы содержания нефтепродуктов в воде, OilGuard Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46320-10 01.08.2015 |
Анализаторы цветности жидкостей, ColorPlus Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57060-14 16.04.2019 |
Анализаторы аэрозоля, SIGRIST мод. VisGuard, FireGuard Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
67360-17 02.05.2027 |
Анализаторы мутности, AquaScat 2, TurbiScat и AquaMaster Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67361-17 02.05.2027 |
Анализаторы цветности фотометрические, ColorPlus 2, ColorPlus EX Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67383-17 02.05.2022 |
Анализаторы содержания нефтепродуктов в воде, OilGuard 2, OilGuard 2 EX Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ЧТПЗ" (1816) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НИЦПВ" (RA.RU.311409) | 38 | 35 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «АСПУ» (RA.RU.312932) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SiPhoV124.uc3, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально).
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SiPhoV124.uc3 |
|
Номер версии (идентификационный номер) ПО |
V124 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мутности AquaScat 2, TurbiScat и AquaMaster
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 009.Д4-17 «ГСИ. Анализаторы мутности AquaScat 2,
TurbiScat и AquaMaster. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
1 Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 Основные метрологические характеристики: значение мутности в интервале от 3800 до 4200 ЕМФ;
относительная погрешность определения мутности ± 2,0 %.
2 Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 5 (рН=4,01), тип 9 (рН=6,86), тип 13 (рН=9,18), тип 16 (рН=12,43) по ГОСТ 8.135-2004
Основные метрологические характеристики: отклонение рН от номинального значения не более 0,01рН
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 5).
Изготовитель
«SIGRIST-PHOTOMETER AG», ШвейцарияHofurlistrasse 1, 6373 Ennetburgen, Switzerland
Телефон: +41 (0)41 624 54 54; Факс: +41 (0)41 624 54 55
E-mail: info@photometer. com
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ» (ООО «ТЕХНОАНАЛИТ») 105062, г. Москва, ул. Покровка, 42, стр. 5АИНН 7724200617
Телефон: +7 (495) 258 25 90; Факс: +7 (495) 937 70 40
E-mail: info@technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углом 90° и под углами 90 и 25° для модификации TurbiScat.
Анализаторы выполнены в виде блока, который условно состоит из нескольких частей: части для отбора пробы и части содержащей фотометр и управляющую электронику.
Анализаторы выпускаются в следующих модификациях:
AquaScat 2 WTM - предназначена для питьевой и технической воды;
AquaScat 2 WTM-A - предназначена для питьевой и технической воды, имеет автоматическую калибровку по встроенному твердотельному стандарту;
AquaScat 2 HT - предназначена для природной воды;
AquaScat 2 P - измеряется и учитывается проходящий и рассеянный свет (двухлучевая система), предназначен для измерения мутности в воде под давлением;
TurbiScat - измерение мутности проходит под углами 90 и 25°, имеется возможность дополнительного контроля цветности анализируемой жидкости;
AquaMaster - имеется возможность дополнительного определения рН и концентрации растворенного кислорода.
Общий вид анализаторов представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.

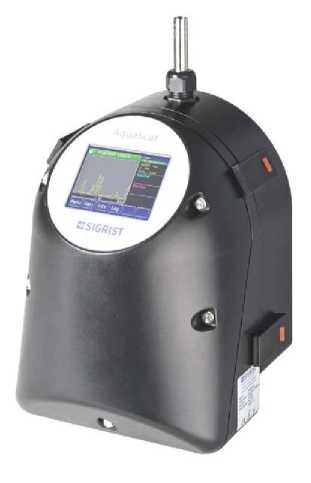

Рисунок 1 - Общий вид Анализаторов мутности моделей AquaScat 2 WTM/WTM-A и AquaScat 2 HT

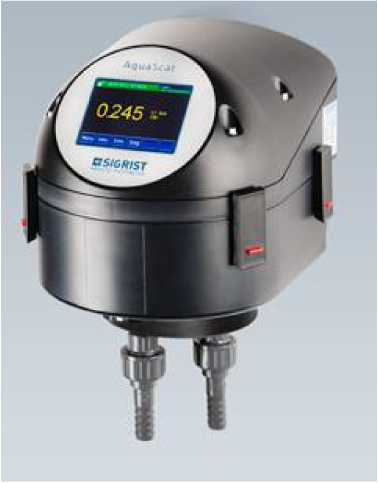

Рисунок 2 - Общий вид Анализатора мутности модели AquaScat 2 P

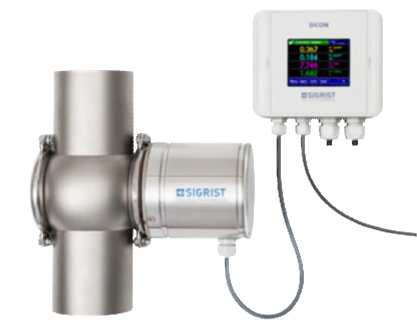

Рисунок 3 - Общий вид Анализатора мутности модели TurbiScat

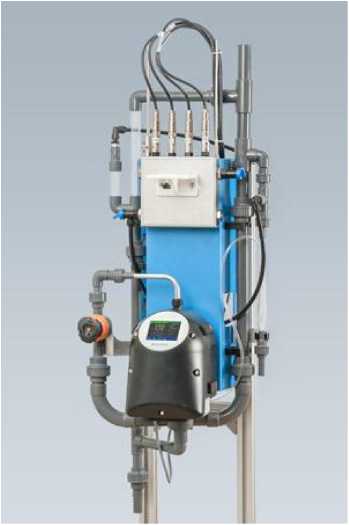

Рисунок 4 - Общий вид Анализатора мутности модели AquaMaster
Место нанесения
знака поверки
Место пломбировки
Рисунок 5 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - Производитель; 2 - Страна происхождения; 3 - название изделия; 4 - Серийный номер;
5 - Дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - следуйте руководству по эксплуатации; 10 - следуйте информации по утилизации
PROCESS-PHOTOMETER
CH-6373 Ennetburgen www.photometer.com
Switzerland — AquaScat 2 WTM A 251010
