67383-17 Анализаторы содержания нефтепродуктов в воде
(OilGuard 2, OilGuard 2 EX)
Назначение средства измерений:
Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX (далее по тексту - анализаторы) предназначены для автоматического определения концентрации нефтепродуктов и растворенных органических веществ в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок, в пластовых водах нефтедобычи.
Внешний вид.
Анализаторы содержания нефтепродуктов в воде
Рисунок № 1
Внешний вид.
Анализаторы содержания нефтепродуктов в воде
Рисунок № 2
Внешний вид.
Анализаторы содержания нефтепродуктов в воде
Рисунок № 3
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SiPhoV324.uc3, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально).
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SiPhoV324.uc3 |
Номер версии (идентификационный номер) ПО |
V324 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 008.Д4-17 «ГСИ. Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
Стандартный образец содержания нефтепродуктов в водорастворимой матрице ГСО 7117-97.
Основные метрологические характеристики:
Массовая концентрация от 0,005 до 5,000 мг/дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
Изготовитель
«SIGRIST-PHOTOMETER AG», ШвейцарияHofurlistrasse 1, 6373 Ennetburgen, Switzerland
Телефон: +41 (0)41 624 54 54
Факс: +41 (0)41 624 54 55
E-mail: info@photometer. com
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ» (ООО «ТЕХНОАНАЛИТ») 105062, г. Москва, ул. Покровка, 42, стр. 5А
ИНН 7724200617
Телефон: +7 (495) 258 25 90
Факс: +7 (495) 937 70 40
E-mail: info@technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на измерении флуоресценции нефтепродуктов при ультрафиолетовом возбуждении в исследуемой жидкости.
Анализатор представляет собой автономный, стационарный промышленный прибор. Конструктивно анализатор выполнен в виде блока управления и проточной ячейки: закрытого типа KPFL 30 (рассчитанной на максимальную температуру анализируемой жидкости +100 °C) для измерения концентрации нефтепродуктов в пробе под избыточным давлением до 1 МПа или ячейки с измерением в свободно падающей струе в пробе без избыточного давления (KPFLJ VA - нержавеющая сталь (рассчитанной на максимальную температуру анализируемой жидкости +40 °C), KPFLJC PVDF - поливинилхлорид (рассчитанной на максимальную температуру анализируемой жидкости +95 °C))
Анализаторы состоят из:
-
- корпуса с фотометром и встроенным рабочим блоком,
-
- измерительного модуля,
-
- контрольного (калибровочного)блока.
Анализаторы имеют встроенный жидкокристаллический сенсорный дисплей, выходы 4-20 мА, цифровые выходы, протоколы Profibus DP (опционально), HART (опционально), Modbus RTU (опционально), Ethernet, Modbus TCP.
Анализаторы выпускаются в следующих модификациях: OilGuard 2 и OilGuard 2 EX, которые отличаются исполнением корпуса. Модель OilGuard 2 EX выполнена во взрывозащищенном корпусе. Маркировка взрывозащиты 1 Ех рх ib IIC T4 Gb.
Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

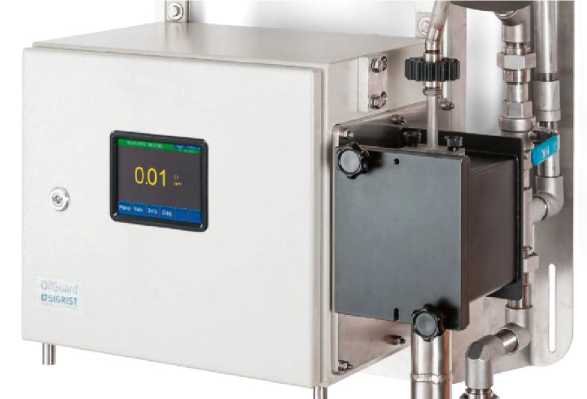

Рисунок 1 - Анализаторы содержания нефтепродуктов в воде OilGuard 2
' O.IGuaniEx
HSIGRIST

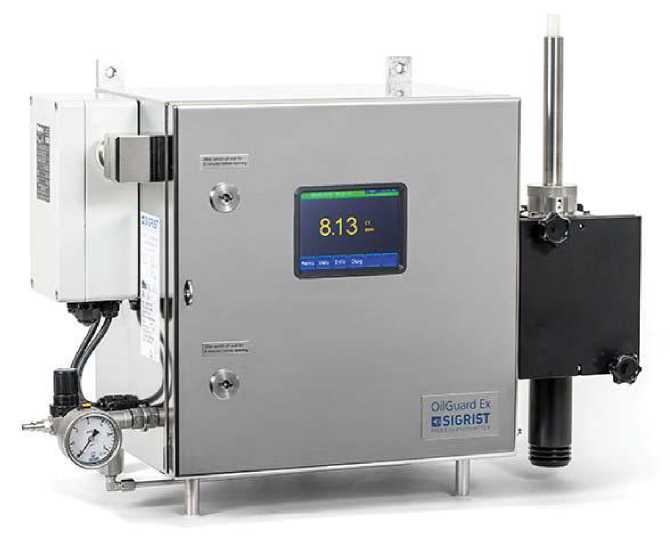

Рисунок 2 - Анализаторы содержания нефтепродуктов в воде OilGuard 2 EX
Model name Serial No Manufactured
Supply of protective gas Medium Inlet Pressure

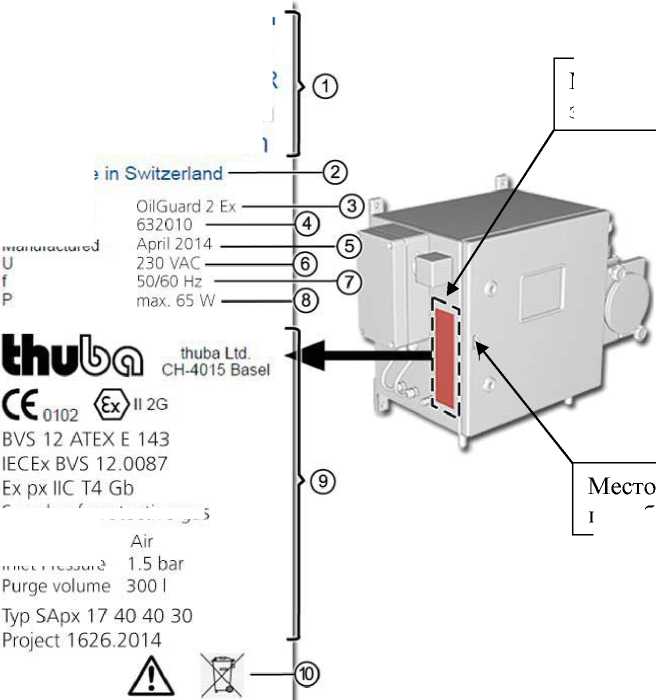

Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки: 1 - Производитель; 2 - Страна происхождения; 3 - Название изделия; 4 - Серийный номер;
5 - дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - информация о взрывозащите; 10 - Информация по утилизации
Место нанесения знака поверки
пломбировки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |
OilGuard 2 |
OilGuard 2 EX | |
Диапазон измерений концентрации нефтепродуктов, мг/л |
от 0,5 до 1000,0 | |
Пределы допускаемой относительной погрешности измерения концентрации нефтепродуктов, % |
±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | |
OilGuard 2 |
OilGuard 2 EX | |
Время измерения, с |
Непрерывно | |
Габаритные размеры, мм не более |
700x500x350 | |
Масса, кг, не более |
38 | |
Питание от сети переменного тока: | ||
- напряжением, В |
230 | |
- частота, Гц |
50/60 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +15 до +35 | |
- относительная влажность воздуха | ||
(без конденсации влаги), %, не более |
от 10 до 90 |
