Номер по Госреестру СИ: 57060-14
57060-14 Анализаторы аэрозоля
(SIGRIST мод. VisGuard, FireGuard)
Назначение средства измерений:
Анализаторы аэрозоля SIGRIST модели VisGuard, FireGuard (далее - анализаторы SIGRIST) предназначены для измерения массовой концентрации аэрозольных частиц (модель VisGuard) и сигнализации о превышении установленных порогов срабатывания (модель FireGuard) при технологическом контроле воздуха производственных помещений, железнодорожных и автодорожных тоннелей, вентиляционных систем.
Внешний вид.
Анализаторы аэрозоля
Рисунок № 1
Внешний вид.
Анализаторы аэрозоля
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, передачи результатов на внешние устройства и т.д.
ПО идентифицируется путём вывода на экран номера версии (идентификационного номера).
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
- |
v 2.9 и выше |
- |
- |
- |
- |
v 1.4 и выше |
- |
- |
При нормировании метрологических характеристик анализаторов учтено влияние ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель анализаторов SIGRIST и титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в эксплуатационной документации на анализаторы аэрозоля SIGRIST.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам аэрозоля SIGRIST
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 242-1584-2013 «Анализаторы аэрозоля SIGRIST. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «02» декабря 2013 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.
Изготовитель
Фирма «SIGRIST-PHOTOMETER AG», ШвейцарияАдрес: Hofurlistrasse 1, СН-6373 Ennetburgen, Switzerland
Тел.: +41 (0) 41/624 54 54
Факс: +41 (0) 41/624 54 55
www.photometer.com
Заявитель
ООО «Евротехлаб»Адрес: 195279, г. Санкт-Петербург, Ириновский пр. 17
Тел/факс: (812)-380-91-99
e-mail: evrotechlab@gmail.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр., 19Тел: (812) 251-76-01, факс: (812) 713-01-14, http://www.vniim.ru, e-mail: info@vniim.ru регистрационный номер 30001-10
Принцип действия анализаторов SIGRIST - оптический и основан на регистрации рассеянного излучения. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. В анализаторах SIGRIST реализована двулучевая схема измерения: соотношение между интенсивностями опорного сигнала и рассеянного излучения пропорционально массовой концентрации аэрозольных частиц. В модели VisGuard излучение с длиной волны 880 нм регистрируется под углом 300, в модели FireGuard излучение с длиной волны 670 нм регистрируется под углом 1200.
Конструктивно анализаторы SIGRIST состоят из измерительного блока, который может подключаться к блоку обработки информации - SIREL, SIREL Robust, SIPORT-R, SIPORT-PB с токовым выходом 4-20 мА, релейным и/или через интерфейс Profibus DP. Для управления анализатором в ручном режиме и отображения данных к блоку SIPORT-R / SIPORT-PB подключается блок SIPORT-C. Для удаленного получения показаний и информации о функционировании анализаторов на расстоянии до 1400 м используется распределительная коробка SITRA, выполняющая функцию усилителя сигнала. Для отображения результатов измерений с 8 точек и передачи соответствующих сигналов можно использовать многоканальный блок управления SIBUS.
В модели VisGuard проба воздуха прокачивается через ячейку измерительного блока посредством разрежения, создаваемого встроенным вентилятором. Вентилятор используется также для обдува оптических элементов чистым воздухом для предотвращения их загрязнения. В модели FireGuard проба воздуха попадает в ячейку измерительного блока без принудительного прокачивания. Показания анализаторов отображаются на дисплее в единицах PLA и (или) E/m. Для получения измерительной информации в единицах массовой концентрации пыли (мг/м3) анализаторы должны быть предварительно отградуированы с использованием гравиметрического метода на конкретном месте эксплуатации в соответствии с МУК 4.1.2468-09 «Измерение массовых концентраций пыли в воздухе рабочей зоны предприятий горнорудной и нерудной промышленности. Методические указания». В модели FireGuard при превышении установленного порогового значения массовой концентрации аэрозольных частиц загорается светодиод на корпусе анализатора и передается управляющий сигнал на внешние устройства. Модели анализаторов SIGRIST отличаются также массой, габаритами, потребляемой мощностью.

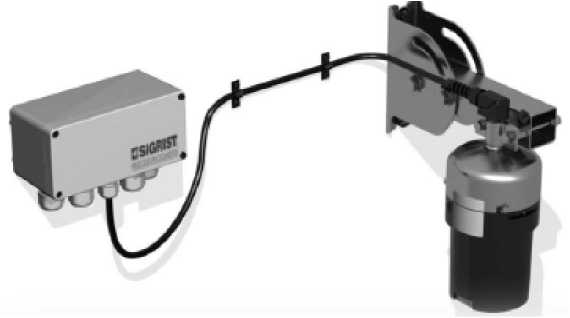

Анализатор аэрозоля модели FireGuard

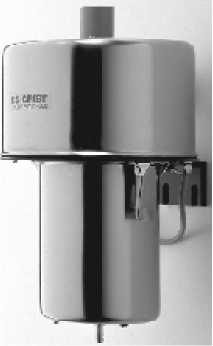

Анализатор аэрозоля модели VisGuard
Рис.1. Внешний вид анализаторов аэрозоля SIGRIST
-
1. Диапазон измерений анализатора VisGuard, мг/мЗ 0-100.
-
2. Диапазон задания пороговых значений анализатора FireGuard, мг/мЗ 1-100.
-
3. Пределы допускаемой приведенной погрешности, % ± 25.
-
4. Время срабатывания сигнала анализатора FireGuard
(при скорости воздушного потока 1,5 м/с), с, не более 5.
Примечание. Метрологические характеристики установлены по тестовому аэрозолю на основе NaCl после градуировки с использованием гравиметрического метода.
-
5. Габаритные размеры, масса и потребляемая мощность анализаторов приведены в таблице 2.
Таблица 2
Модель |
Габаритные размеры, мм |
Масса, кг |
Потребляемая мощность, ВА* |
VisGuard |
209 х367 (0 х В) |
5 |
12 |
FireGuard |
100 х 198 (0 х В) |
0,9 |
4 |
Блок обработки информации SIREL |
200 х 157x96 (ДхШхВ) |
1,5 |
25 |
Соединительная коробка SIPORT R/PB |
160x102x80 (ДхШхВ) |
0,85 |
25 |
Потребляемая мощность указана без учета нагревательных элементов
6. Электрическое питание: | ||
- от сети постоянного тока, В |
24; | |
- от сети переменного тока с напряжением (230 ± 30) В обработки информации SIREL). |
и частотой (50 ± 1) Гц (блок | |
7. |
Срок службы, не менее, лет |
5. |
8. |
Средняя наработка на отказ |
5000 ч. |
9. |
Условия эксплуатации: - диапазон температуры окружающей среды, °С
| |
- диапазон относительной влажности |
от 10 до 95 %; | |
- диапазон атмосферного давления ** без нагревателя отбираемой пробы |
от 84 до 106,7 кПа. |
