Номер по Госреестру СИ: 67361-17
67361-17 Анализаторы цветности фотометрические
(ColorPlus 2, ColorPlus EX)
Назначение средства измерений:
Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX (далее по тексту -анализаторы) предназначены для автоматического определения цветности прозрачных жидкостей в производственных условиях.
Внешний вид.
Анализаторы цветности фотометрические
Рисунок № 1
Внешний вид.
Анализаторы цветности фотометрические
Рисунок № 2
Внешний вид.
Анализаторы цветности фотометрические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2027
Номер записи - 158904
ID в реестре СИ - 381304
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Анализатор цветности фотометрический ColorPlus Ex, Анализатор цветности фотометрический ColorPlus 2, ААнализатор цветности фотометрический ColorPlus Ex, ColorPlus EX,
Производитель
Изготовитель - Фирма "Sigrist-Photometer AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 12
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
№857 от 2022.04.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (33)
Наличие аналогов СИ: Анализаторы цветности фотометрические (ColorPlus 2, ColorPlus EX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67361-17 Анализаторы цветности фотометрические (ColorPlus 2, ColorPlus EX) Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
Все средства измерений ООО НВЦ "УНИТОК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16843-97 01.01.2003 |
Мутномеры-нефелометры промышленные, SIGRIST Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16844-97 01.01.2003 |
Анализаторы жидкости флуориметрические промышленные, SIGRIST Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
16845-97 01.01.2003 |
Анализаторы жидкости промышленные, SIGRIST CA 100 (UV/VIS) Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22673-02 01.04.2007 |
Мутномеры, SIGRIST мод. DualScat, LabScat Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
44206-10 01.04.2015 |
Мутномеры автоматические, SIGRIST мод. AquaScat WTM, AquaScat YN, AquaScat P Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46319-10 01.08.2015 |
Анализаторы содержания нефтепродуктов в воде, OilGuard Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
46320-10 01.08.2015 |
Анализаторы цветности жидкостей, ColorPlus Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57060-14 16.04.2019 |
Анализаторы аэрозоля, SIGRIST мод. VisGuard, FireGuard Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
67360-17 02.05.2027 |
Анализаторы мутности, AquaScat 2, TurbiScat и AquaMaster Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67361-17 02.05.2027 |
Анализаторы цветности фотометрические, ColorPlus 2, ColorPlus EX Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67383-17 02.05.2022 |
Анализаторы содержания нефтепродуктов в воде, OilGuard 2, OilGuard 2 EX Фирма "Sigrist-Photometer AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ГАУ "ГОРМЕДТЕХНИКА" (0036) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "НИЦПВ" (RA.RU.311409) | 16 | 3 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
2632 | 2632 |
Программное обеспечение
Управление работой анализаторов, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения. У каждой модификации анализаторов имеется свое программное обеспечение. Для модели ColorPlus 2 используется ПО SiPhoV124.uc3, для модификации ColorPlus EX используется ПО Abso.bin.
Программное обеспечение позволяет:
- осуществлять настройку и контроль работы прибора в процессе эксплуатации;
- проводить калибровку прибора;
- рассчитывать цветовые характеристики для различных источников света и стандартных колориметрических наблюдателей.
Программа осуществляет передачу данных посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально) на персональный компьютер для упрощения сбора, обработки результатов измерений требуемых параметров и сохранения информации.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
ColorPlus 2 |
ColorPlus EX | |
|
Идентификационное наименование ПО |
SiPhoV124.uc3 |
Abso.bin |
|
Номер версии (идентификационный номер) ПО |
V124 и выше |
V2.9 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и корпус анализатора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цветности фотометрическим ColorPlus 2, ColorPlus EX
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цветности фотометрическим ColorPlus 2, ColorPlus EXГОСТ 31868-2012. «Вода. Методы определения цветности».
ГОСТ 29131-91 «Продукты жидкие химические»
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 010.Д4-17 «ГСИ. Анализаторы цветности фотометрические ColorPlus 2, ColorPlus EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
ГСО 9608-2010 Государственный стандартный образец цветности водных растворов (хром-кобальтовая шкала)
Основные метрологические характеристики:
интервал допускаемых аттестованных значений от 498 до 502 градусов цветности ; границы допускаемой относительной погрешности ±1% (при Р=0,95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
Изготовитель
«SIGRIST-PHOTOMETER AG», ШвейцарияHofurlistrasse 1, 6373 Ennetburgen, Switzerland
Телефон: +41 (0)41 624 54 54
Факс: +41 (0)41 624 54 55
E-mail: info@photometer. com
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ» (ООО «ТЕХНОАНАЛИТ») 105062, г. Москва, ул. Покровка, 42, стр. 5АИНН 7724200617
Телефон: +7 (495) 258 25 90
Факс: +7 (495) 937 70 40
E-mail: info@technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на измерении ослабления света при прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом Ламберта-Бера.
Анализаторы состоят из блока управления навесного монтажа SICON и фотометра с обходной измерительной ячейкой размером 100 или 50 мм.
Анализаторы выпускаются в следующих модификациях: ColorPlus 2 и ColorPlus EX, которые отличаются наименованием встроенного ПО и исполнением корпуса. Модель ColorPlus EX выполнена во взрывозащищенном корпусе.
Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
nSIGRIST
SICON
CSIGRIST

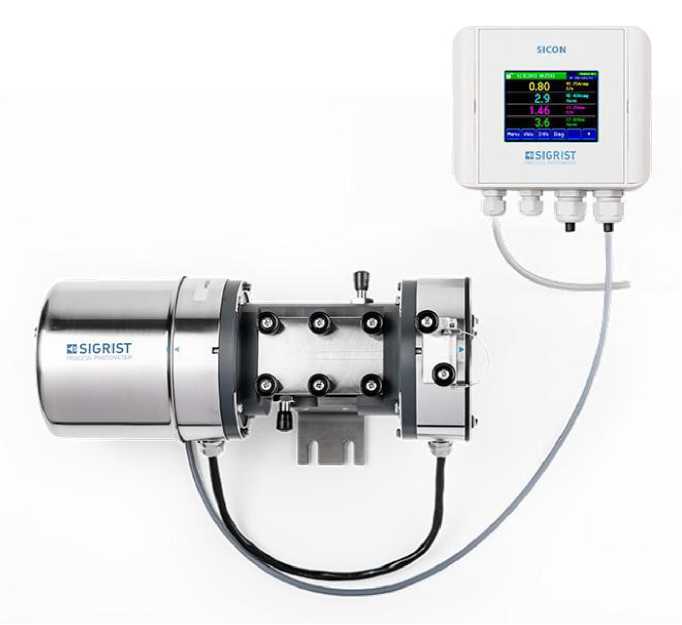

Рисунок 1 - Общий вид Анализатора воды фотометрического ColorPlus 2
о
О ООО
о

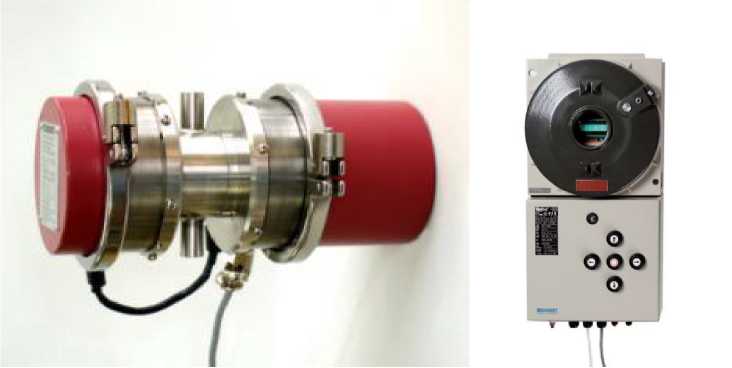

фотометрического ColorPlus EX
Общий вид Анализатора воды
Рисунок 2
PROCESS-PHOTOMETER CH-6373 Ennetburgen ow. p bolometer, com Made in Model name Serial No Manufactured
U p
Место пломбирования
Место нанесения знака поверки
5 W + Photometer 8-
PROCESS-PHOTOMETER >
CH-6373 Ennetburgen | www.photometer.com J
Made in
Model name
Serial No
Manufactured
U
Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки:
1 - производитель, 2 - страна производства, 3 - название изделия, 4 - серийный номер,
5 - дата производства, 6 - рабочее напряжение, 7 - диапазон частот, 8 - мощность,
9 - смотрите руководство пользователя, 10 - смотрите информацию по утилизации
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
ColorPlus 2 | ColorPlus EX | |
|
Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности |
от 0,01 до 20,00 |
|
Пределы допускаемой относительной погрешности измерения цветности по хром-кобальтовой шкале, % |
±2 |
|
Диапазон измерений цветности по платино-кобальтовой шкале, единицы Хазена |
от 0,01 до 20,00 |
|
Пределы допускаемой относительной погрешности измерения цветности по платино-кобальтовой, % |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
ColorPlus 2 |
ColorPlus EX | |
|
Диапазон показаний цвета, ЕА* |
от |
0 до 3 |
|
Диапазон показаний цвета по шкале Сейболта |
от +30 до -16 | |
|
Диапазон показаний цветности по платино- |
от 0 до 420 | |
|
кобальтовой шкале, единицы Хазена | ||
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |
|
- относительная влажность окружающего воздуха (без | ||
|
конденсации), % |
от 10 до 90 | |
|
- атмосферное давление, кПа |
от 96 до 104 | |
|
Наименование характеристики |
Значение характеристики | |
|
ColorPlus 2 |
ColorPlus EX | |
|
Питание от сети постоянного тока тока: | ||
|
- напряжение блока управления, В |
от 9 до 30 | |
|
- напряжение фотометра, В |
24 | |
|
Габаритные размеры, мм, не более | ||
|
- фотометра |
519,5 |
х 0134 |
|
- блока управления |
160х |
157x60 |
|
Масса, кг, не более |
10 | |
|
* ЕА - единицы абсорбции | ||
