Номер по Госреестру СИ: 67153-17
67153-17 Термопреобразователи сопротивления
(90.2815, 90.2820, 90.2821)
Назначение средства измерений:
Термопреобразователи сопротивления 90.2815, 90.2820, 90.2821 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.

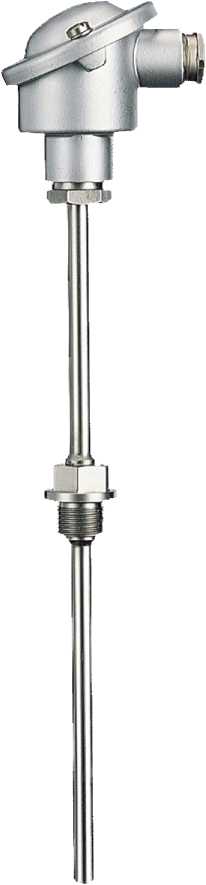

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

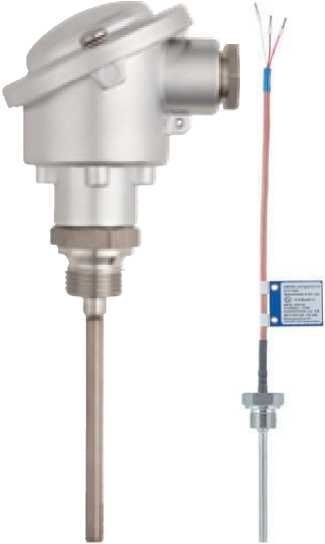

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

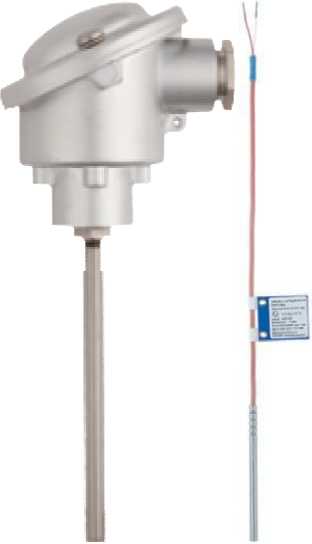

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.04.2022
Номер записи - 158677
ID в реестре СИ - 381077
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 4 года - для ТС классов А, В с верхним пределом диапазона измерений +260…400 °С; 5 лет - для ТС классов А, В с диапазонами измерений -50…+150 °С, -50…+200 °С, -50…+260 °С
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, JUMO 90.2820/10, 902815/10, 90.2821/91, 90.2821/82, 90.2821/81, 90.2821, 90.2820/10, 90.2820 модификации 90.2820/10, 90.2820, 90.2815, 90.2820, 90.2821, 90.281, 2xPt100:902820/10-415-2001-1-1,
Производитель
Изготовитель - ООО Фирма "ЮМО"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 358
Выдано извещений - 0
Кол-во периодических поверок - 262
Кол-во средств измерений - 203
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1281 дн.
Приказы РСТ, где упоминается данный тип СИ
№688 от 2017.04.03 Об утверждении типов средств измерений
№2324 от 2019.09.30 О переоформлении свидетельства об утверждении типа средства измерений № 69766 "Комплексы автоматизированные учета нефтепродуктов УКУН" и внесении изменений в описание типа
№489 от 2022.02.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (31)
№2267 от 2024.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Термопреобразователи сопротивления (90.2815, 90.2820, 90.2821)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67153-17 Термопреобразователи сопротивления (90.2815, 90.2820, 90.2821) Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
38550-13 Термопреобразователи сопротивления (Метран-2000) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
67153-17 Термопреобразователи сопротивления (90.2815, 90.2820, 90.2821) Фирма "Jumo Mess- und Regeltechnik AG" (ШВЕЙЦАРИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65038-16 09.09.2026 |
Преобразователи давления измерительные, dTRANS p20 DELTA, dTRANS p20 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
4 года; 5 лет - для преобразователей, с пределами допуск. осн. привед. погрешности ±0,5 |
|
67153-17 03.04.2022 |
Термопреобразователи сопротивления, 90.2815, 90.2820, 90.2821 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
2 года; 4 года - для ТС классов А, В с верхним пределом диапазона измерений +260…400 °С; 5 лет - для ТС классов А, В с диапазонами измерений -50…+150 °С, -50…+200 °С, -50…+260 °С |
|
68842-17 05.10.2022 |
Преобразователи термоэлектрические, 90.1820, 90.1821 ООО Фирма "ЮМО" (РОССИЯ г.Москва) |
ОТ МП |
2 года; 5 лет - для ТП типов К, J, L классов допуска 2, 3 с диапазоном измерений -50 … +600 °С, для ТП типа N классов допуска 2, 3 с диапазоном измерений -50 … +800 °С |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Бесплатный
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 16 | 0 | 8 | 0 | 16 | 0 | 8 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 5 | 0 | 5 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 46 | 41 | 5 | 0 | 46 | 41 | 5 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 146 | 0 | 146 | 0 | 146 | 0 | 146 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 36 | 0 | 36 | 0 | 36 | 0 | 36 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 46 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "МЕТРОЛОГИЯСЕРВИС" (RA.RU.312519) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
727 | 1494 |
|
ФБУ Калужский ЦСМ Калужская область |
2180 | 1494 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
750 | 1494 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
149 | 1494 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2288 | 1494 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления 90.2815, 90.2820, 90.2821ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-001-17833170-2014 Термопреобразователи сопротивления. Технические условия. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 207.1-008-2017 «Термопреобразователи сопротивления
90.2815, 90.2820, 90.2821. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.03.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО») ИНН 7727087543
Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3 Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Телефон: (495) 961-32-44, факс: 954-11-10
Web-сайт: www.jumo.ru
E-mail: jumo@jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в выходной сигнал постоянного тока от 4 до 20 мА или от 20 до 4 мА, напряжения от 0 до 10 В при помощи аналогового или программируемого измерительного преобразователя (ИП), а также возможностью передачи цифровых сигналов по протоколу HART или радиоканалу.
ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и имеют следующие модификации: 90.2815/10, 90.2815/20, 90.2815/21, 90.2820/10, 90.2820/11, 90.2820/20, 90.2820/21, 90.2820/50, 90.2820/51, 90.2821/80, 90.2821/90, 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92. ТС могут изготавливаться с одним или двумя ЧЭ имеющими 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.
ТС 90.2815 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА (4-х проводная схема подключения) или без преобразователя (2-х или 4-х проводная схема подключения). Вставка помещена в защитную трубку из нержавеющей стали, соединенная с клеммной головкой цилиндрического вида.
ТС 90.2820 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА и напряжения от 0 до 10 В c передачей данных по радиоканалу, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, соединенный с клеммной головкой. Головки ТС имеют конструктивные исполнения: B, BUZ, BUZH, BBKS, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения B, BUZ, BUZH, XD-Ax), нержавеющей стали (конструктивные исполнения BEGF, XD-Sx) или синтетического материала PA 6 (конструктивное исполнение BBKS). Термопреобразователи могут иметь ЖК индикатор (с головками конструктивных исполнений XD-Ax, XD-Sx (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений)).
ТС 90.2821/80 и 90.2821/90 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или присоединительными проводами в оболочке из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др. при помощи переходного элемента, со штуцером, имеющего различные формы исполнения.
ТС 90.2821/81, 90.2821/91, 90.2821/82, 90.2821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой сварную с одного конца трубку, соединенную с присоединительной головкой или проводами из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др.
Фотографии общего вида ТС 90.2815, 90.2820, 90.2821 представлены на рисунках 1-5. Способ пломбировки ТС зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 3 - Общий вид ТС
90.2821/81, 90.2821/91
Рисунок 5 - Общий вид ТС
90.2821/80, 90.2821/90
Рисунок 4 - Общий вид ТС 90.2821/82, 90.2821/92
Программное обеспечение отсутствует.
Таблица 1 - ТС 90.2815, 90.2820, 90.2821
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры ТС, °С(1):
|
от -50 до +150, от -50 до +200, от -50 до +260; от -50 до +300, от -50 до +400, от -50 до +600, от -196 до +300, от -196 до +400, от -196 до +600; от -100 до +600 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 (МЭК 60751):
|
Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 Pt100, Pt500, Pt1000 |
|
Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751) |
АА, А, В |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры):
|
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,30+0,005|Z|) |
|
Пределы допускаемой суммарной абсолютной погрешности ТС и ИП (Д, °С) |
D = ±J(Dип )2 + (Dтс )2 где: ДИП - погрешность ИП, °С; ДТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
1000 |
|
Диаметр монтажной части ТС, мм |
от 1,5 до 24 |
|
Длина монтажной части ТС, мм |
от 17 до 1000 (и более по спец. заказу) |
|
Длина присоединительных проводов (для ТС 90.2821), мм |
от 20 до 100000 |
|
Масса (в зависимости от модели и исполнения ТС), кг, не более |
2 |
|
Температура окружающей среды при эксплуатации ТС без ИП (в зависимости от модели ТС, исполнения головки ТС или оболочки присоединительных проводов), °С:
|
от -30 до +90 от -50 до +100 от -30 до +130 от -50 до +180 от -50 до +350 от -50 до +260 от -60 до +180 от -5 до +80, от -5 до +105 от +5 до +105 от +5 до +105 от -40 до +120 от -50 до +120 от -50 до +100 |
|
Температура окружающей среды при эксплуатации ТС с ИП, °С:
|
от -50 до +85 от -50 до +60 |
|
Наименование характеристики |
Значение |
|
Температура окружающей среды при эксплуатации ТС 90.2820, 90.2821 во взрывозащищенном исполнении (в зависимости от температурного класса ТС), °С:
|
от -50 до +85 от -50 до +70 от -50 до +55 |
|
Средний срок службы (при нормальных условиях эксплуатации), лет, не менее |
10 |
|
Степень защиты от влаги и пыли ТС по ГОСТ 14254-96 (МЭК 60529) |
IP54, IP65, IP66, IP67 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) |
1ExdIICT1...T6(Gb)X, 0ExiaIICT1...T6(Ga)X, 1ExdiaIICT1...T6(Gb)X, 1Ex d[iaGa]IICT1.T6(Gb)x, 0ExiaIICT6(Ga) |
|
Примечание: (1) Допускается изготовление и использование ТС в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. | |
