Номер по Госреестру СИ: 68842-17
68842-17 Преобразователи термоэлектрические
(90.1820, 90.1821)
Назначение средства измерений:
Преобразователи термоэлектрические 90.1820, 90.1821 (далее по тексту -
термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТП при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 90.1820, 90.1821
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-101-17833170-2014 Преобразователи термоэлектрические. Технические условия. Техническая документация фирмы «Jumo Mess- und Regeltechnik AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП 207.1-054-2017 «Преобразователи термоэлектрические 90.1820, 90.1821. Методика поверки», утверждённому ФГУП «ВНИИМС» 05.06.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочие эталоны 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Милливольтметр В2-99 (Регистрационный № 22532-02);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 56927-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Фирма «ЮМО» (ООО Фирма «ЮМО») ИНН 7727087543Юридический адрес: 113452, г. Москва, ул. Азовская, д. 35, кор. 3
Фактический адрес: 115162, г. Москва, ул. Люсиновская, д. 70, стр. 5 Телефон: (495) 961-32-44, факс: 954-11-10
Web-сайт: www.jumo.ru
E-mail: jumo@jumo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и клеммной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования.
Преобразователи термоэлектрические 90.1820 и 90.1821 отличаются друг от друга метрологическими характеристиками и конструктивным исполнением и имеют следующие модификации: 90.1820/10, 90.1820/20, 90.1820/30, 90.1820/40, 90.1820/50, 90.1820/51,
90.1821/80, 90.1821/81, 90.1821/82, 90.1821/90, 90.1821/91, 90.1821/92.
ТП 90.1820 конструктивно выполнены в виде измерительной вставки, представляющей собой сварную с одного конца трубку, соединенную с программируемым измерительным преобразователем dTRANS модификаций Т01, Т02, Т03, Т04, Т05, а также с возможностью передачи цифровых сигналов по протоколу HART или без преобразователя. Вставка помещена в защитную трубку из нержавеющей стали, титана, инконеля или хастеллоя, соединенную с клеммной головкой. Головки ТП имеют конструктивные исполнения: A, B, BUZ, BUZH, BEGF, XD-Ax, XD-Sx. Головки изготавливаются из алюминия (конструктивные исполнения A, B, BUZ, BUZH, XD-Ax) или из нержавеющей стали (конструктивные исполнения BEGF, XD-Sx). Термопреобразователи могут иметь ЖК индикатор с головками конструктивных исполнений XD-Ax, XD-Sx. (для общепромышленного или взрывозащищенного исполнений) и BUZH (для общепромышленного или искробезопасного исполнений).
ТП 90.1821/80 и 90.1821/90 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющую собой сварную с одного конца трубку, соединенную с компенсационными проводами из ПВХ, силикона, тефлона, полиуретана PUR, пропилена FEP, RADOX®, BETAflam®, в оплетке из стекловолокна или в металлической оплетке и др. при помощи переходного элемента, со штуцером, имеющим различные формы исполнения.
ТП 90.1821/81, 90.1821/82, 90.1821/91, 90.1821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющую собой сварную с одного конца трубку, соединенную с неизолированными проводами.
Общий вид ТП 90.1820, 90.1821 представлены на рисунках 1-4.
Способ пломбировки ТП зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1.

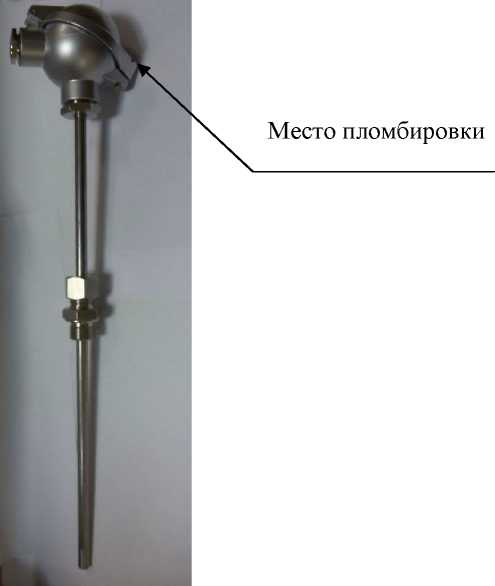

Рисунок 1 - Общий вид ТП 90.1820
Рисунок 2 - Общий вид ТП 90.1821/80, 90.1821/90
Рисунок 3 - Общий вид ТП 90.1821/81, Рисунок 4 - Общий вид ТП 90.1821/82, 90.1821/92
90.1821/91
Программное обеспечение отсутствует.
Таблица 1 - ТП 90.1820, 90.1821
Наименование характеристики |
Значение |
Диапазон измерений температуры (в зависимости от модели и используемого типа ЧЭ ТП), °С(1),(2)
|
от -40 до +600 от -200 до +600 от -200 до +1150 от -200 до +800 от -200 до +800 от -200 до +1200 от -200 до +1200 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1, DIN 43170) |
«K», «N» «J», «L» |
Класс допуска (по ГОСТ Р 8.585-2001):
|
1, 2, 3 1, 2 2, 3 |
Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2), °С: - тип «К», «N» |
класс 1: ±1,5 (от -40 до +375 включ. °C); ±0,004-|t| (св. +375 до +1200 °C); класс 2: ±2,5 (от -40 до +333 включ. °C); ±0,0075-|t| (св. +333 до +1200 °C); класс 3: ±0,015-|t| (от -200 до -167 включ. °C); ±2,5 (св. -167 до +40 °C) |
- тип «J» |
класс 1: ±1,5 (от -40 до +375 включ. °C); ±0,004-|t| (св. +375 до +600 °C); класс 2: ±2,5 (от 0 до +333 включ. °C); ±0,0075-|t| (св. +333 до +600 °C) |
- тип «L» |
класс 2: ±2,5 (от -40 до +360 включ. °C); ±(0,7 + 0,005 • |t|) (св. +360 до +600 °C); класс 3: ±(1,5 + 0.01-|t|) (от -200 до -100 включ. °C); ±2,5 (св. -100 до +100 °C) |
Пределы допускаемой суммарной погрешности ТП и ИП (Д, °С) |
D = ±/ (D ип )2 + )’ где: ДИП - погрешность ИП, °С; ДТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С. |
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С, МОм, не менее |
100 |
Диаметр защитной оболочки ТП (в зависимости от исполнения ТП), мм |
от 1,5 до 24 |
Длина монтажной части (в зависимости от исполнения), мм |
от 20 до 50000 |
Длина компенсационных проводов (для ТП 90.1821), мм |
от 20 до 100000 |
Масса (в зависимости от модели и исполнения ТП), кг, не более |
2 |
Температура окружающей среды при эксплуатации ТП без ИП (в зависимости от модели ТП, исполнения головки ТП или оболочки компенсационных проводов), °С:
| |
от -50 до +100 от -50 до +180 от -50 до +350 от -50 до +260 от -60 до +180 от -5 до +80 от +5 до +105 от +5 до +105 от -50 до +120 | |
Температура окружающей среды при эксплуатации ТП с ИП, °С:
|
от -50 до +85 от -50 до +60 |
Температура окружающей среды при эксплуатации ТП 90.1820 во взрывозащищенном исполнении (в зависимости от температурного класса ТП), °С:
|
от -50 до +85 от -50 до +70 от -50 до +55 |
Средний срок службы (при нормальных условиях эксплуатации), лет, не менее |
12 |
Степень защиты от влаги и пыли ТП по ГОСТ 14254-2015 (МЭК 60529) |
IP54, IP65, IP66, IP67 |
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) |
1ExdIICT1...T6(Gb)X, 0ExiaIICT1...T6(Ga)X, 1ExdiaIICT1...T6(Gb)X, 1Exd[iaGa]IICT1.T6(Gb)X, 0ExiaIICT6(Ga) |
Примечания:
|
