Номер по Госреестру СИ: 67120-17
67120-17 Машины зубоизмерительные
(LINKS)
Назначение средства измерений:
Машины зубоизмерительные LINKS (далее - машины) предназначены для измерений параметров и формы профиля зубчатых колес - наружных и внутренних зацеплений, прямозубых и косозубых, универсальных и специализированных, червяков, зубонарезного инструмента, а также размеров формы и расположения поверхностей.
Внешний вид.
Машины зубоизмерительные
Рисунок № 1
Внешний вид.
Машины зубоизмерительные
Рисунок № 2
Внешний вид.
Машины зубоизмерительные
Рисунок № 3
Внешний вид.
Машины зубоизмерительные
Рисунок № 4
Внешний вид.
Машины зубоизмерительные
Рисунок № 5
Внешний вид.
Машины зубоизмерительные
Рисунок № 6
Внешний вид.
Машины зубоизмерительные
Рисунок № 7
Внешний вид.
Машины зубоизмерительные
Рисунок № 8
Внешний вид.
Машины зубоизмерительные
Рисунок № 9
Внешний вид.
Машины зубоизмерительные
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.03.2022
Номер записи - 158643
ID в реестре СИ - 381043
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3903Т,
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№637 от 2017.03.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины зубоизмерительные (LINKS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67120-17 Машины зубоизмерительные (LINKS) Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
67120-17 Машины зубоизмерительные (LINKS) Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
56330-14 13.09.2023 |
Меры длины концевые плоскопараллельные, 901 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56687-14 04.03.2019 |
Нутромеры микрометрические, 707, 708, 709, 710 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57261-14 25.02.2024 |
Микрометры со вставками, 711 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57300-14 06.03.2024 |
Штангенрейсмасы, 609, 609A, 611, 617 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины зубоизмерительные LINKS оснащены программным обеспечением, представленным в таблице 1, работающем в среде Windows, управление происходит с помощью меню и позволяет:
- использовать прибор в цеховых условиях и проводить статистическое наблюдение за процессом производства зубчатых колес;
- рассчитывать параметры и форму профиля зубчатых колес - наружных и внутренних зацеплений, прямозубых и косозубых, универсальных и специализированных, червяков, зубонарезного инструмента (отклонения профиля, направления линии зуба, шага, радиального биения и других параметров);
- устанавливать способ задания и отражения единиц измерений линейных величин и угла ;
- проводить калибровку прибора и возврат в нулевую точку при работе в автоматическом режиме;
- сохранять результаты измерений в базе данных.
Вычислительные алгоритмы программного обеспечения расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Программное обеспечение блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Программное обеспечение измерительных центров с ЧПУ
|
Идентификационное наименование ПО |
GearMeasureSys для приборов серии 3000 |
GearCenter для приборов серии 3009 и L (кроме L65G) |
LinksGear для прибора L65G |
|
Номер версии (идентификационный номер) ПО |
2х и выше |
2х и выше |
1х и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Другие идентификационные данные (если имеются) |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на заднюю панель машины методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам зубоизмерительным LINKS
ГОСТ 8.181-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба.
Техническая документация фирмы изготовителя.
Поверка
Поверка осуществляется по документу МП 203-20-2016 «Машины зубоизмерительные LINKS. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 ноября 2016 года.Основные средства поверки:
-
- эвольвентные меры 1-го разряда по ГОСТ 8.181-2014;
-
- меры направления линии зуба 1-го разряда по ГОСТ 8.181-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
ООО «Линкс-Раша»ИНН 4345313234
Юридический адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: +7- 8332-21-68-88, тел./факс: +7-8332-21-66-88
E-mail: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7-495- 437 55-77, факс: +7-495- 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Машины зубоизмерительные LINKS изготавливаются в трех сериях 3000, 3900 и L отличающихся техническими и метрологическими характеристиками.
-
- В состав машин серии 3000 входит основной блок, компьютерный стол, промышленный компьютер, система числового программного управления (ЧПУ). Отличительной особенностью данной серии от других являются программное обеспечение и его дополнительные функции, комплектующие и дополнительные аксессуары. Данная серия имеет следующие модификации 3002B, 3040A, 3060A, 3080 (рисунок 1), которые отличаются между собой размерами контролируемых зубчатых колес (таблица 2);
-
- В состав машин серии 3900 входит основной блок, компьютерный стол, промышленный компьютер, система числового программного управления (ЧПУ). Отличительной особенностью данной серии от других являются программное обеспечение и его дополнительные функции, комплектующие и дополнительные аксессуары. Данная серия имеет следующие модификации 3903T, 3906T (рисунок 2), которые отличаются между собой размерами контролируемых зубчатых колес (таблица 2);
-
- В состав машин серии L входит основной блок, компьютерный стол, промышленный компьютер, система числового программного управления (ЧПУ). Отличительной особенностью данной серии от других являются программное обеспечение и его дополнительные функции, комплектующие и дополнительные аксессуары. Данная серия имеет следующие модификации L30, L45, L65G, L80, L100 (рисунок 3), которые отличаются между собой размерами контролируемых зубчатых колес (таблица 2).
Принцип действия прибора основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объёме прибора с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения, представленного в таблице 1.
Прибор состоит из станины, на которой расположены вертикальная колонна с установленной на ней щуповой головкой, поворотного стола для зажима и вращения измеряемой детали и персонального компьютера.
Перед началом измерений можно задать класс точности зубчатого колеса, при этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в числовом виде, графиках, гистограммах, таблицах.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа
(б)
Место нанесения знака утверждения типа
(в)
Место нанесения знака утверждения типа
(г)

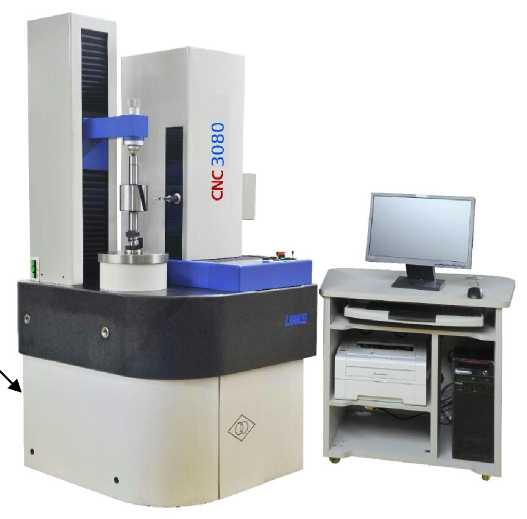

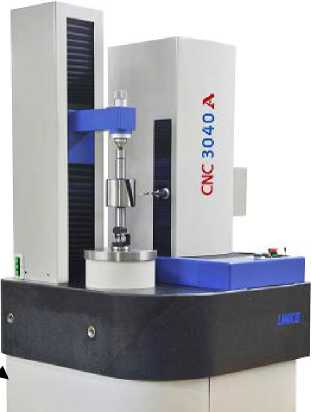

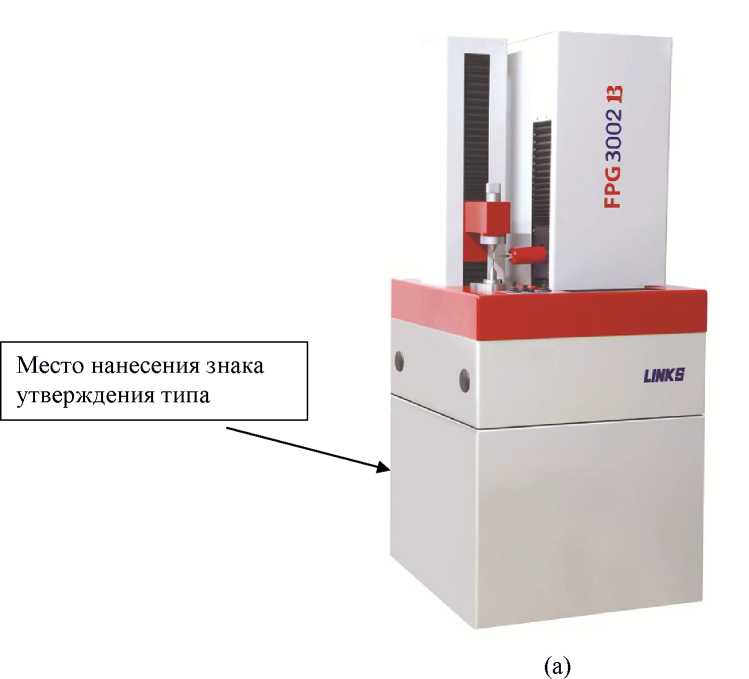

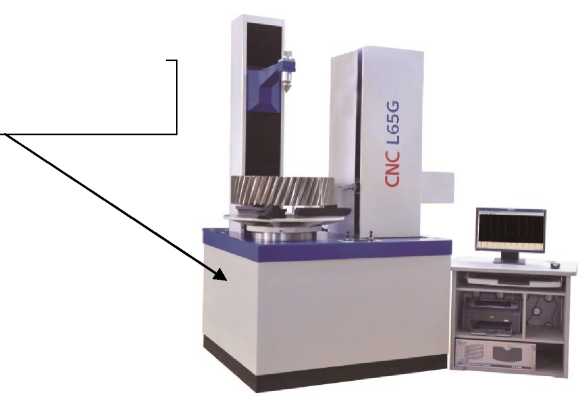

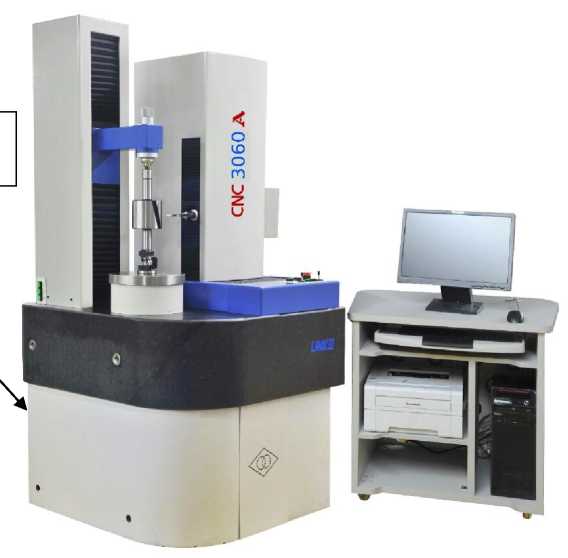

Рисунок 1 - Общий вид машин серии 3000 следующих модификаций (а) 3002B, (б) 3040A, (в) 3060A, (г) 3080

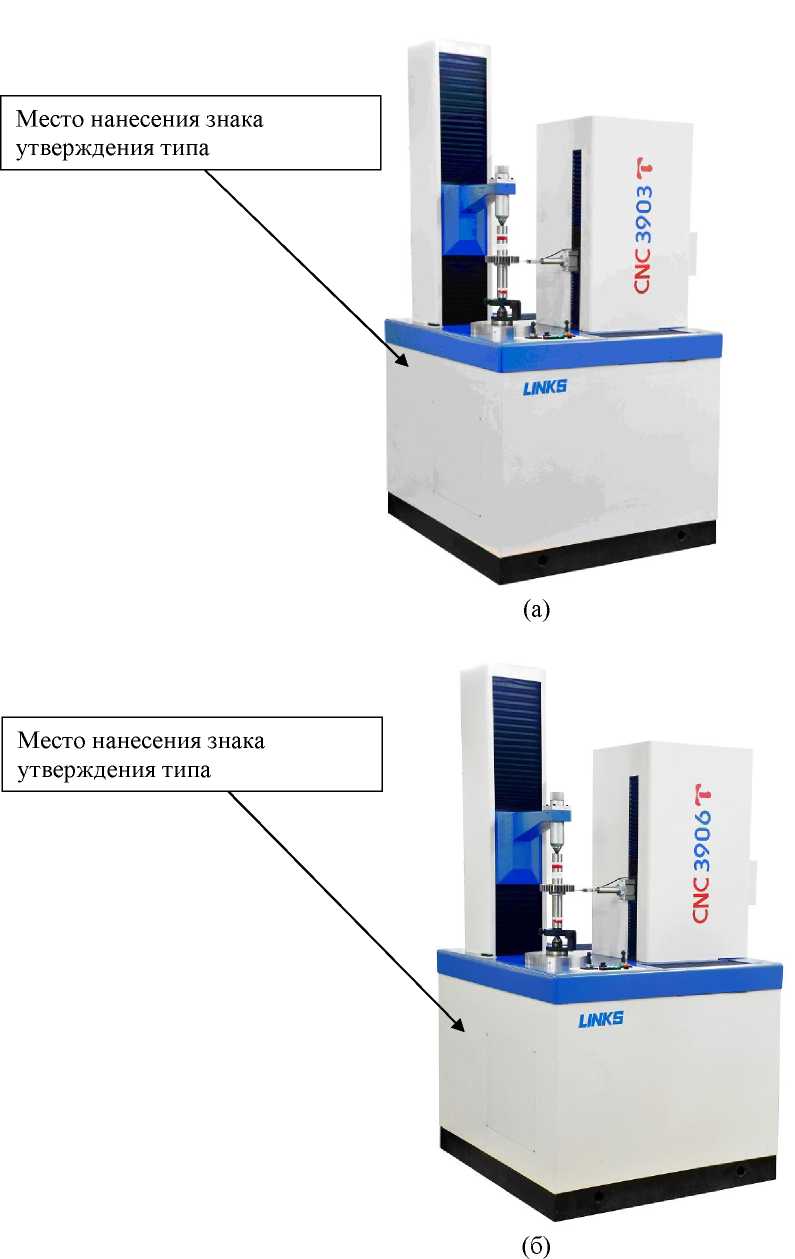

Рисунок 2 - Общий вид машин серии 3900 следующих модификаций (а) 3903T, (б) 3906T
Место нанесения знака
утверждения типа
(в)
Место нанесения знака утверждения типа
(г)
Место нанесения знака утверждения типа
UNKB
(д)

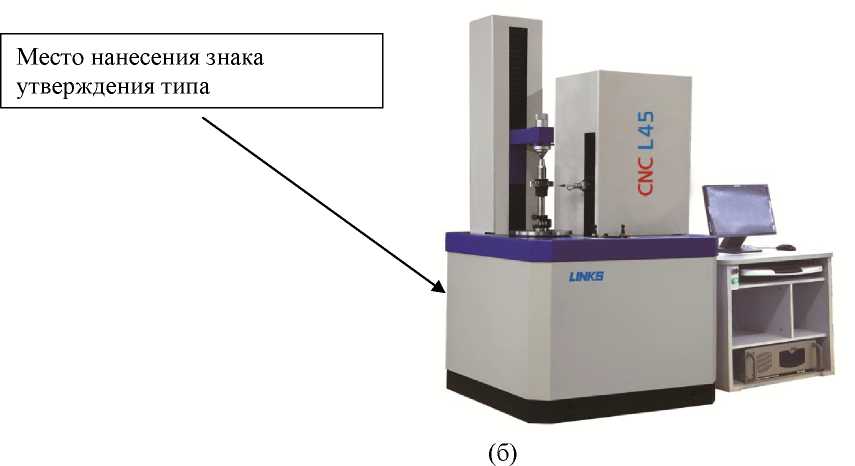

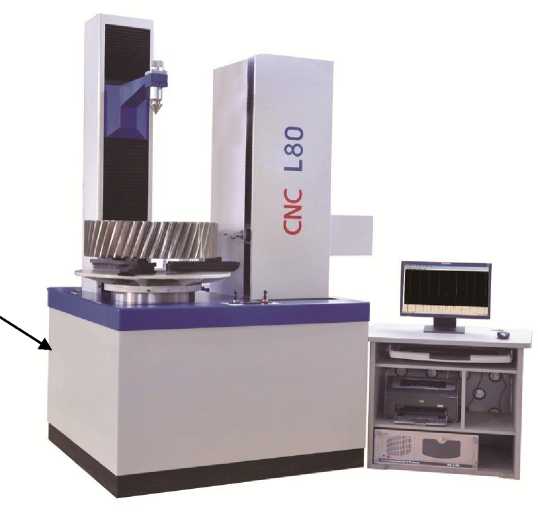

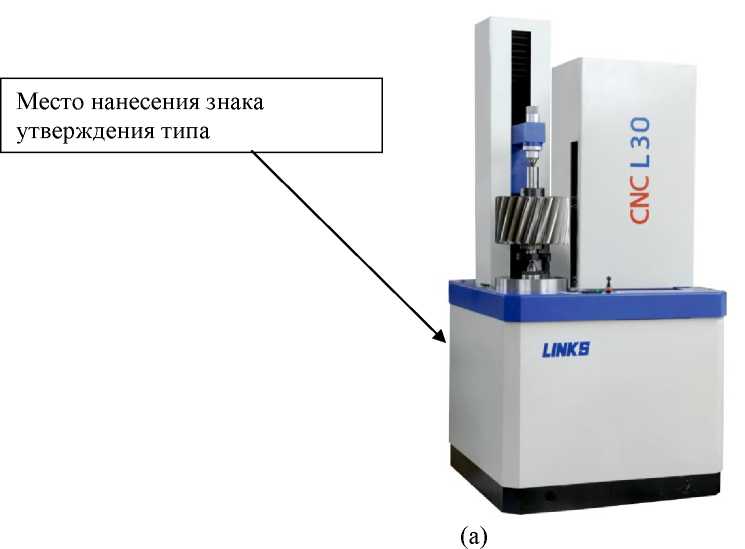

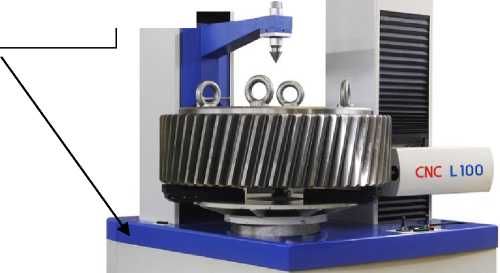

Рисунок 3 - Общий вид машин серии L следующих модификаций (а) L30, (б) L45, (в) L65G, (г) L80, (д) L100
