Номер по Госреестру СИ: 65142-16
65142-16 Микрометры рычажные
(705, 725)
Назначение средства измерений:
Микрометры рычажные серий 705, 725 (далее по тексту - микрометры рычажные) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры рычажные
Рисунок № 1
Внешний вид.
Микрометры рычажные
Рисунок № 2
Общие сведения
Дата публикации - 08.09.2021
Срок свидетельства - 15.09.2026
Номер записи - 156493
ID в реестре СИ - 378893
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микрометр рычажный 725, Микрометр рычажный 25-50 мм - серии 725, Микрометр рычажный 0-25 мм - серии 725, МВМ 50, МВМ 25, Без модификации, 725-25-0,001, 725, диапазон измерения: 0-25 мм, 725 (0-25) мм, 725, 705, 725, 705 - 1500, 705, 1500-2000, 107, 510, 523, 1000-1500, 0-25 мм ЦД 0,001 мм, -, (0 - 25) мм,
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 1053
Выдано извещений - 36
Кол-во периодических поверок - 513
Кол-во средств измерений - 211
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 653 дн.
Приказы РСТ, где упоминается данный тип СИ
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1755 от 2021.08.11 О внесении изменений в сведения в части продления срока действия
Наличие аналогов СИ: Микрометры рычажные (705, 725)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Микрометры рычажные (705, 725)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 22 | 7 | 4 | 16 | 1 | 20 | 4 | 16 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 10 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ПАО "КАМАЗ" (0043) | 100 | 25 | 0 | 96 | 1 | 96 | 0 | 96 | ||
| АО "РИФ" (РОСС RU.0001.310229) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 6 | 2 | 2 | 4 | 0 | 6 | 2 | 4 | |
| ПАО "УРАЛМАШЗАВОД" (0491) | 3 | 0 | 3 | 2 | 3 | 0 | 3 | |||
| АО "ЗРТО" (1513) | 8 | 4 | 2 | 6 | 0 | 0 | 0 | |||
| АО "ЦС "ЗВЕЗДОЧКА" (RA.RU.312569) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЗАВОД "ЧУВАШКАБЕЛЬ" (RA.RU.311907) | 45 | 8 | 0 | 45 | 0 | 45 | 0 | 45 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (RA.RU.310611) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 24 | 2 | 6 | 14 | 9 | 20 | 6 | 10 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 241 | 3 | 235 | 6 | 3 | 241 | 235 | 6 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КБП" (RA.RU.311589) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО «Омсктрансмаш» (RA.RU.311326) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 18 | 1 | 3 | 15 | 0 | 18 | 3 | 15 | ||
| АО «123 АРЗ» (RA.RU.312372) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "РИФ" (РОСС RU.0001.310229) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ОАО "Сарапульский электрогенераторный завод" (РОСС СОБ 3.00233.2014) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВЭМЗ" (RA.RU.311613) | 14 | 1 | 0 | 13 | 0 | 14 | 0 | 13 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 0 | 3 | 0 | 3 | ||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 11 | 1 | 7 | 3 | 0 | 0 | 0 | |||
| АО ВЭМЗ (RA.RU.311613) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО НПО"ИСКРА" (RA.RU.312220) | 52 | 6 | 1 | 51 | 6 | 52 | 1 | 51 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 19 | 2 | 0 | 18 | 0 | 19 | 0 | 18 | |
| АО "РИК" (РОСС RU.0001.310142) | 39 | 2 | 39 | 0 | 0 | 39 | 39 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ОАО "Северный пресс" (RA.RU.310611) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗАВОД "ЧУВАШКАБЕЛЬ" (RA.RU.311907) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИРЗ" (RA.RU.312795) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 15 | 5 | 3 | 12 | 0 | 12 | 3 | 9 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО «КБхиммаш им. А.М. Исаева» (RA.RU.313622) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 1 | 3 | 6 | 0 | 9 | 3 | 6 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 142 | 15 | 137 | 5 | 0 | 142 | 137 | 5 | ||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 47 | 18 | 7 | 40 | 0 | 47 | 7 | 40 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 5 | 2 | 3 | 1 | 0 | 0 | 0 | |||
| ПАО "НИТЕЛ" (RA.RU.310647) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 8 | 3 | 1 | 7 | 2 | 0 | 0 | 0 | ||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПП "КОНТАКТ" (RA.RU.312283) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "СЭПО-ЗЭМ" (RA.RU.311799) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПК "КБМ" (RA.RU.311361) | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМИ" (RA.RU.312203) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| АО "УПЗ", АО "УРАЛЬСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.311560) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Микрометры рычажные (705, 725)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
800 | 1028 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1655 | 1028 |
|
ФБУ НИЦ ПМ-Ростест Москва |
855 | 1028 |
|
ФБУ Кировский ЦСМ Кировская область |
959 | 1028 |
|
ФБУ Пензенский ЦСМ Пензенская область |
1925 | 1028 |
Знак утверждения типа
Знак утверждения типананосят на футляр микрометров рычажных методом наклейки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспортах на микрометры рычажные серий 705, 725.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрометрам рычажным серий 705, 725ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1^10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 65142-16 «Микрометры рычажные серий 705, 725. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 мая 2016 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 3-го и 4-го разрядов по ГОСТ Р 8.763-2011;
-
- оптико-механическая машина типа ИЗМ-4 (рег. № 5383-76).
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР
Адрес: 1500040, 44, Heping Road Harbin China.
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
ИНН 4345313234
Адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, телефон/факс: (8332)-21-66-88
Адрес электронной почты: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Микрометры рычажные изготавливаются следующих серий:

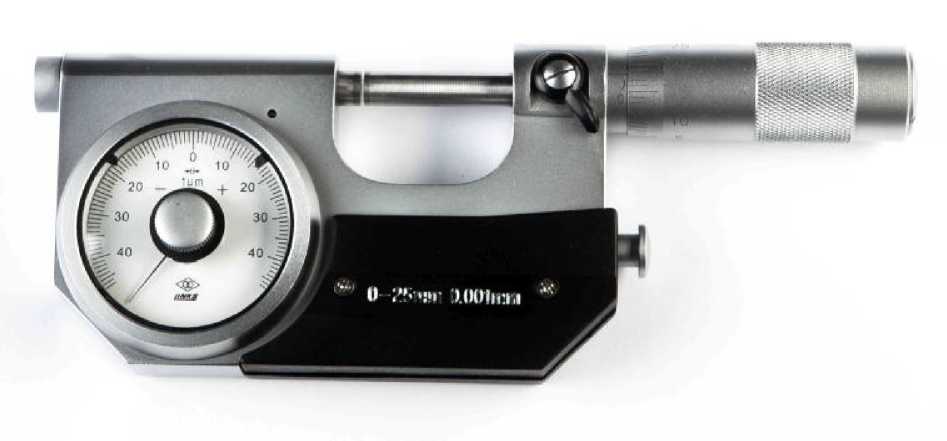

705 - оснащенные сменным отсчетным устройством (рисунок 1);

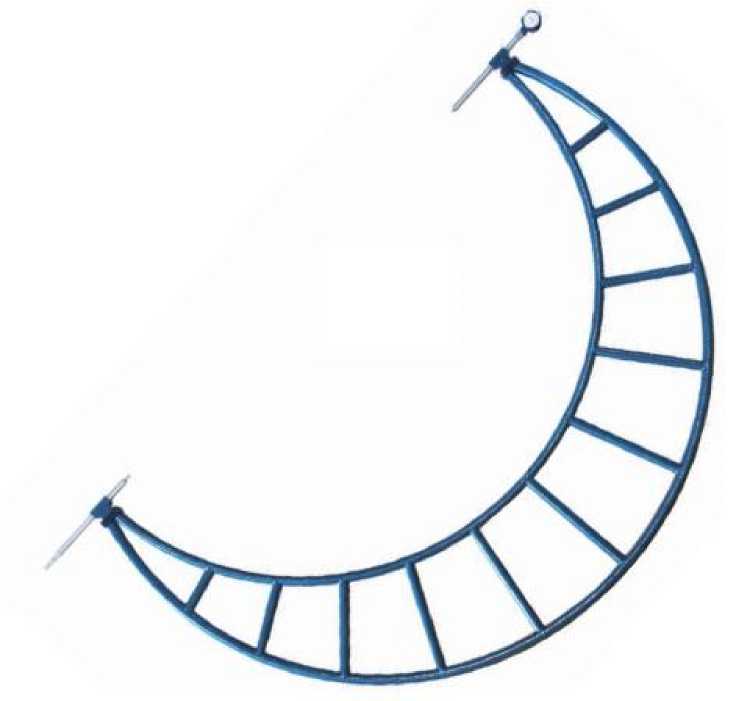

725 - с отсчетным устройством, встроенным в скобу (рисунок 2).
В микрометрах рычажных обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической паре и по стрелочному отсчетному устройству.
Микрометрическая пара рычажного микрометра состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
В микрометрах рычажных серии 705 в качестве отсчетного устройства используется индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (Госреестр № 52415-13).
Микрометры рычажные с верхним пределом диапазона измерений 50 мм и более снабжаются установочными мерами. В качестве установочных мер могут быть использованы меры длины концевые плоскопараллельные серии 901 (Госреестр № 5633014).
Установочные меры для микрометров рычажных серии 725 изготавливаются с двумя плоскими поверхностями, для серии 705 - с одной плоской и одной сферической поверхностями.
Микрометры рычажные серии 725 имеют хромированную стальную скобу, ходовой винт из закаленной нержавеющей стали, измерительные поверхности оснащены твердым сплавом.
Опломбирование корпуса микрометров рычажных от несанкционированного доступа не предусмотрено.
Товарный знак или , или наносится на паспорт микрометров
рычажных типографским методом, на скобу или барабан, и на футляр микрометров рычажных краской или методом лазерной маркировки.
Рисунок 1 - Общий вид микрометров рычажных серии 705
Рисунок 2 - Общий вид микрометров рычажных серии 725
|
Таблица |
- Основные метрологические характеристики микрометров рычажных | ||||
|
Серия |
Диапазон измерений, мм |
Отсчетное устройство |
Измеритель ное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
Цена деления, мм |
Диапазон показаний, мм, не менее | ||||
|
705 |
от 1000 до 1500 от 1500 до 2000 от 2000 до 2500 от 2500 до 3000 |
0,01 |
от 0 до 10 |
от 8 до 12 |
2 |
|
725 |
от 0 до 25 от 25 до 50 |
0,001 |
± 0,04 |
от 5 до 10 |
2 |
|
от 50 до 75 от 75 до 100 |
± 0,06 | ||||
Таблица 2. Пределы допускаемой абсолютной погрешности измерений микрометра вместе с отсчетным устройством в любом рабочем положении и допуск параллельности плоских измерительных поверхностей при нормируемом измерительном усилии и температуре окружающей среды (20±4) °С, и относительной влажности до 80 % (при температуре 23 °С)
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм, для серии |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм | |
|
705 |
725 | ||
|
с ценой деления отс мг |
етного устройства, л | ||
|
0,01 |
0,001 | ||
|
от 0 до 25 |
- |
±3 |
0,9 |
|
от 25 до 50 |
— |
1,0 | |
|
от 50 до 75 |
— |
±4 |
1,2 |
|
от 75 до 100 |
— |
1,2 | |
|
от 1000 до 1500 |
±28 |
— |
— |
|
от 1500 до 2000 |
±37 |
— |
— |
|
от 2000 до 2500 |
±44 |
— |
— |
|
от 2500 до 3000 |
±52 |
— |
— |
Таблица 3. Допускаемые отклонения длины от номинальных размеров, суммарное отклонение плоскостности и параллельности, а также отклонение от плоскостности измерительных поверхностей установочных мер
|
Диапазон измерений микрометров, мм |
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины от номинальных размеров, мкм |
Суммарное отклонение плоскостности и параллельности, мкм |
Отклонение от плоскостности, мкм |
|
от 25 до 50 |
25 |
±0,5 |
0,5 |
0,45 |
|
от 50 до 75 |
50 |
±0,5 |
0,5 | |
|
от 75 до 100 |
75 |
±0,5 |
0,5 | |
|
от 1000 до 1500 |
1025 |
±6 |
- |
0,9 |
|
1275 |
±7 | |||
|
от 1500 до 2000 |
1525 |
±8 | ||
|
1775 |
±9 | |||
|
от 2000 до 2500 |
2025 |
±12 | ||
|
2275 |
±13 | |||
|
от 2500 до 3000 |
2525 |
±16 | ||
|
2775 |
±18 |
Таблица 4. Габаритные размеры и масса микрометров рычажных
|
Серия |
Диапазон измерений, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
705 |
от 1000 до 1500 |
1900х1380х190 |
13,5 |
|
от 1500 до 2000 |
2450х1745х190 |
17,5 | |
|
от 2000 до 2500 |
2960х2110х200 |
21,5 | |
|
от 2500 до 3000 |
3460х2485х200 |
25,5 | |
|
725 |
от 0 до 25 |
160х65х25 |
0,5 |
|
от 25 до 50 |
185х70х27 |
0,6 | |
|
от 50 до 75 |
210х145х30 |
1,0 | |
|
от 75 до 100 |
235х160х35 |
1,2 |
Цена деления шкалы барабана микрометра, мм 0,01.
Измерительное перемещение микрометрического винта, мм, не менее 25.
Допуск плоскостности измерительных поверхностей микрометров серии 705 не более 0,9 мкм.
Допуск плоскостности измерительных поверхностей микрометров серии 725 не более 0,6 мкм.
Параметр шероховатости Ra измерительных поверхностей микрометров рычажных не более 0,04 мкм по ГОСТ 2789-73.
Параметр шероховатости Ra измерительных поверхностей установочных мер для микрометров серии 705 не более 0,08 мкм по ГОСТ 2789-73.
Параметр шероховатости Ra измерительных поверхностей установочных мер для микрометров серии 725 не более 0,04 мкм по ГОСТ 2789-73.
Средний срок службы микрометров не менее 5 лет.
Диапазон рабочих температур, °С от + 15 до + 25.
Относительная влажность воздуха, %, не более
