Номер по Госреестру СИ: 65115-16
65115-16 Приборы для двухпрофильного контроля зубчатых колес
(3100, 3101, 3102, 3103)
Назначение средства измерений:
Приборы для двухпрофильного контроля зубчатых колес серий 3100, 3101, 3102, 3103 (далее - приборы) предназначены для измерения колебания межосевого расстояния за один оборот и колебания межосевого расстояния на одном зубе зубчатых колес и червячных пар путем обката в плотном двухпрофильном зацеплении.
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 1
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 2
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 3
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 4
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 5
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 6
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 7
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 8
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 9
Внешний вид.
Приборы для двухпрофильного контроля зубчатых колес
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.09.2026
Номер записи - 156461
ID в реестре СИ - 378861
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1432 от 2015.11.20 Об утверждении эталонов единиц величин
№1777 от 2021.08.12 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
№91 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Приборы для двухпрофильного контроля зубчатых колес (3100, 3101, 3102, 3103)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разработке
Кто поверяет Приборы для двухпрофильного контроля зубчатых колес (3100, 3101, 3102, 3103)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для двухпрофильного контроля зубчатых колес (3100, 3101, 3102, 3103)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы для двухпрофильного контроля зубчатых колес серий 3100 и 3103 оснащены программным обеспечением 3100ВС.
Вычислительные алгоритмы 3100ВС расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. 3100ВС блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Программное обеспечение
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
ДРУгие идентификационны е данные (если имеются) |
|
3100BC |
не ниже 1.Х |
- |
нет |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 -
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора методом наклейки.
Комплектность
Таблица 5
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах
Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборам для двухпрофильного контроля зубчатых колес серии 3100, 3101, 3102, 3103
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 65115-16 «Приборы для двухпрофильного контроля зубчатых колес серии 3100, 3101, 3102, 3103. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2016 года.
Основные средства поверки: - концевые меры длины 2 класса ГОСТ 9038-90;
- прибор для измерений отклонений от круглости Talyrond 365, регистрационный номер в Федеральном информационном фонде 20905-06.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на прибор в соответствии с рисунками 1-4 или на свидетельство о поверке.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНРАдрес: 1500040, 44, Heping Road Harbin China.
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша», г. Киров ИНН 4345313234/КПП 434501001
Юридический адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: 8- 8332-21-68-88, тел./факс: 8-8332-21-66-88
Адрес электронной почты: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46; Телефон: (495) 437-55-77, факс: (495) 437-56-66; E-mail: office@vniims.ru
Приборы изготавливаются следующих серий:
-
- 3100: имеет отсчетное устройство в виде промышленного компьютера с программным обеспечением. Данная серия имеет следующие модификации 3100B, 3100C, 3100L, 3100W, 3100Z (рисунок 1), которые отличаются между собой базовой комплектацией прибора и диапазоном межосевых расстояний;
-
- 3101: имеет отсчетное устройство в виде индикатора часового типа серии 803 (регистрационный номер в Федеральном информационном фонде 52415-13) и отличный от других серий диапазон межосевых расстояний. Данная серия имеет следующие модификации 3101, 3101A, 3101B, 3101E, 3101L (рисунок 2), которые отличаются между собой базовой комплектацией прибора (модификация 3101 включает в себя кронштейн для установки червячных и конических зубчатых колес, кронштейн для установки вал-шестерни (рисунок 2а), модификация 3101А включает в себя кронштейн для установки вал-шестерни (рисунок 2б), модификация 3101B комплектуется без кронштейнов - оправки с шестерней устанавливаются в посадочные места для оправок (рисунок 2в), модификация 3101E включает в себя кронштейн для установки червячных колес, кронштейн для установки вал-шестерни (рисунок 2г), модификация 3101L включает в себя кронштейн для установки вал-шестерни (рисунок 2д));
-
- 3102: имеет отсчетное устройство в виде индикатора часового типа серии 803 (регистрационный номер в Федеральном информационном фонде 52415-13) в модификации 3102 (рисунок 3 (а)) и отсчетное устройство в виде электронного блока в модификации 3102А (рисунок 3 (б));
-
- 3103: имеет отсчетное устройство в виде промышленного компьютера с программным обеспечением. Приборы предназначены для контроля зубчатых колес с малым модулем. Данная серия имеет следующую модификацию 3103A (рисунок 4);
Принцип действия прибора заключается в том, что два зубчатых колеса (одно из которых является эталонным) устанавливаются под постоянной нагрузкой, которая обеспечивает плотное зацепление колес. При вращении пары зубчатых колес возникают колебания межосевого расстояния, которые регистрируются прибором.
Основной блок состоит из основания, по направляющим которого перемещаются измерительный и подвижный суппорта, на которые в свою очередь устанавливаются оправки для эталонной и контролируемой шестерен. Подвижный суппорт перемещается по направляющим при помощи маховика; измерительный -рукояткой отвода. Подвижный суппорт снабжен стопорной рукояткой.
На приборе измеряются следующие погрешности зубчатых колес:
-
- колебание измерительного межосевого расстояния за оборот зубчатого колеса;
Лист № 2 Всего листов 10 - колебание измерительного межосевого расстояния на одном зубе. Опломбирование приборов от несанкционированного доступа не
предусмотрено.
(а)1**В31Э0С
Место нанесения знака поверки
(б)
Место нанесения знака поверки
Место нанесения знака поверки
LfNKBJWOZ e

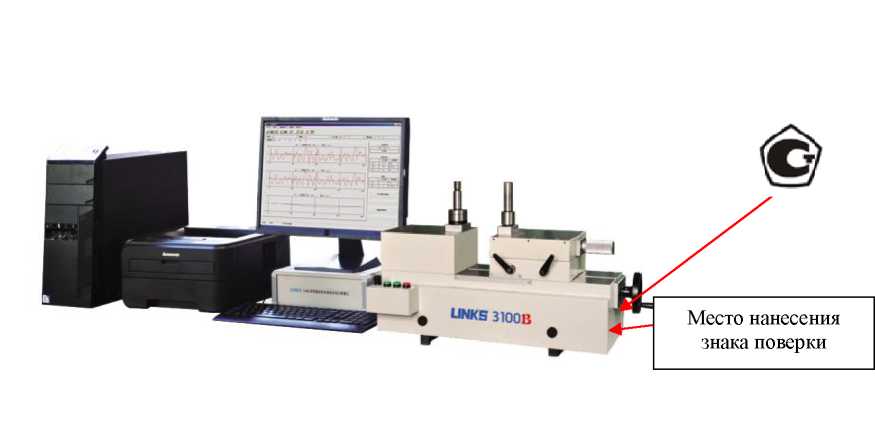

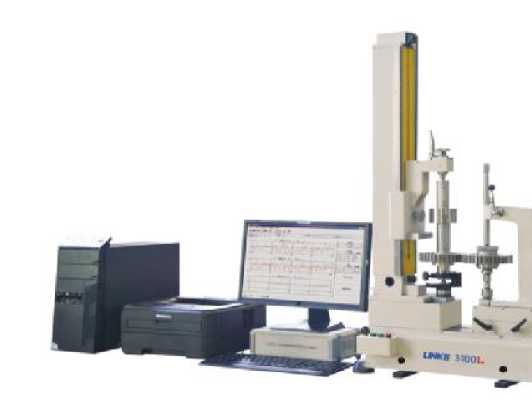

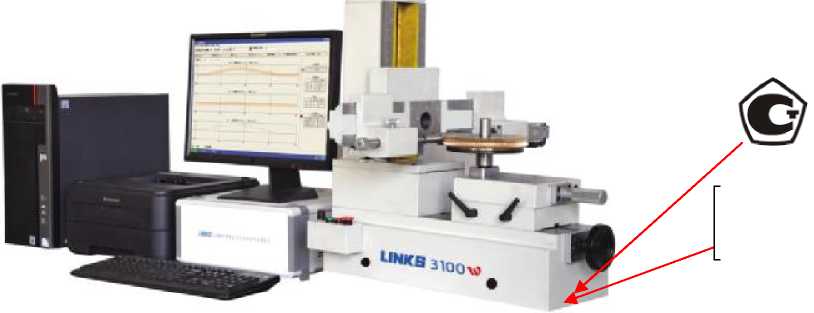

Рисунок 1 - Общий вид приборов серии 3100 следующих модификаций
(а) 3100B, (б) 3100C, (в) 3100L (г) 3100W (д) 3100Z
(а)
Место нанесения знака поверки
Место нанесения
знака поверки
Место нанесения знака поверки
Место нанесения знака поверки
LINNS 3101

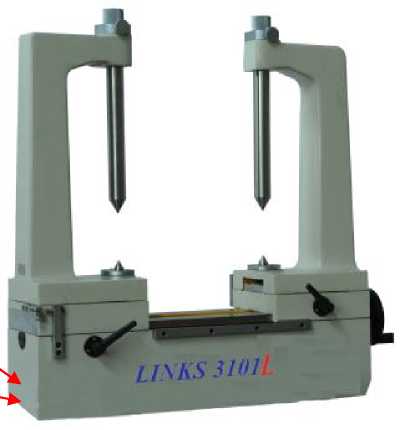

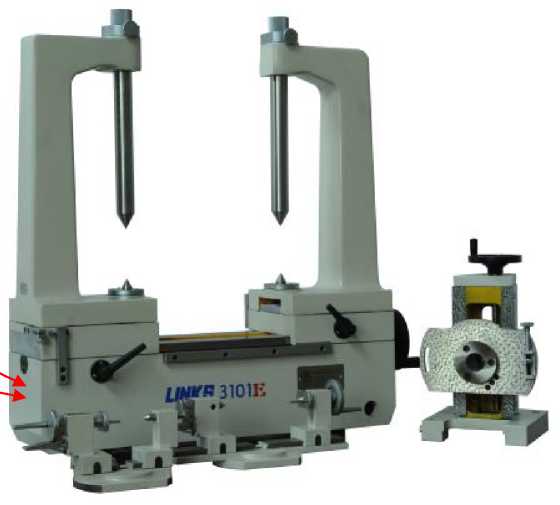

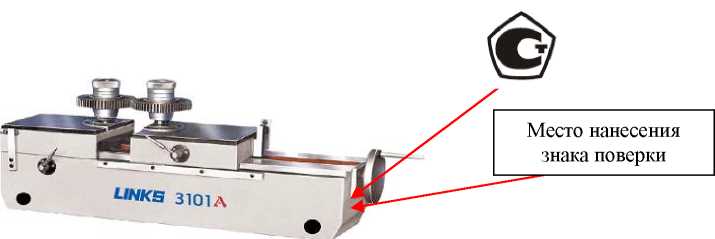

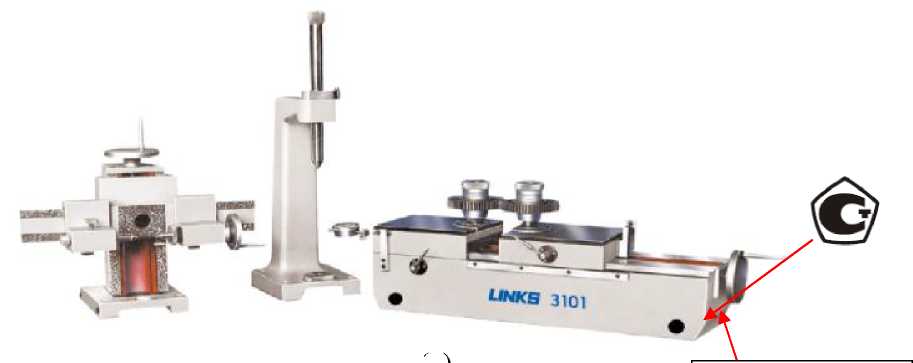

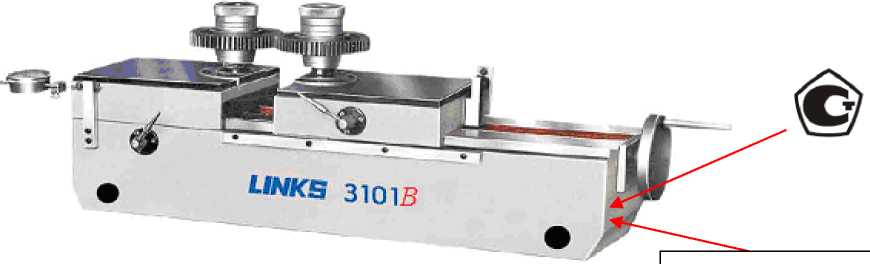

Рисунок 2 - Общий вид приборов серии 3101 следующих модификаций (а) 3101, (б) 3101A (в) 3101B, (г) 3101E, (д) 3101L
LINKS
.. ;д&воа ■
Место нанесения знака поверки
Место нанесения знака поверки
(б)Рисунок 3 - Общий вид приборов серии 3102 следующих модификаций (а) 3102, (б) 3102А
Место нанесения знака поверки

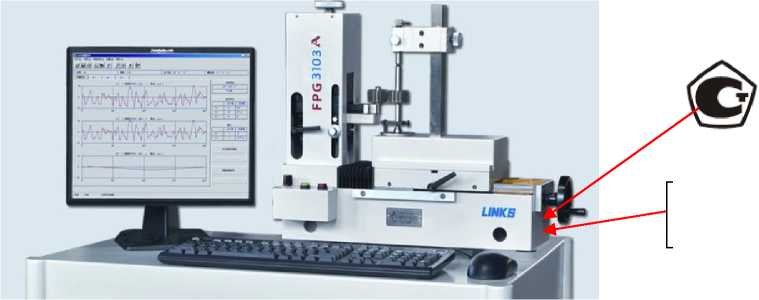

Рисунок 4 - Общий вид приборов серии 3103 модификации 3103А
|
3100 |
3101 |
3102 |
3103 | ||||||||||
|
Модификации |
3100B |
3100C |
3100L |
3100W |
3100Z |
3101 |
3101A |
3101B |
3101E |
3101L |
3102 |
3102A |
3103A |
|
Наибольший диаметр измеряемого колеса при установке в отверстие, мм |
150 |
150 |
125 |
- |
150 |
200 |
200 |
200 |
- |
- |
- |
- |
80 |
|
Наибольший диаметр измеряемого колеса при зажиме в центрах, мм |
150 |
150 |
125 |
100 |
- |
200 |
200 |
- |
200 |
200 |
150 |
150 |
55 |
|
Диапазон межосевых расстояний, мм |
от 40 до 175 |
от 40 до 150 |
от 10 до 120 |
от 40 до 175 |
от 50 до 320 |
от 20 до 160 |
от 5 до 100 | ||||||
|
Диапазон модулей зубчатых колес, мм |
от 1 до 6 |
от 1 до 10 |
от 1 до 6 |
от 0,15 до 2 | |||||||||
|
Диапазон измерений | |||||||||||||
|
колебаний межосевого |
от 0 до 0,2 | ||||||||||||
|
расстояния, мм | |||||||||||||
|
Пределы допускаемой | |||||||||||||
|
абсолютной погрешности, |
±0,005 |
±0,005 |
±0,010 |
±0,005 | |||||||||
|
мм | |||||||||||||
|
Г абаритные размеры, мм: | |||||||||||||
|
длина |
500 |
500 |
500 |
500 |
500 |
800 |
800 |
800 |
800 |
800 |
610 |
550 |
524 |
|
ширина |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
250 |
250 |
200 |
230 |
210 |
|
высота |
308 |
570 |
570 |
680 |
620 |
850 |
850 |
850 |
850 |
1200 |
550 |
570 |
428 |
|
Масса, кг |
35 |
40 |
50 |
40 |
40 |
150 |
120 |
100 |
210 |
200 |
47 |
47 |
47 |
|
Максимальный вес измеряемой детали, кг |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
10 |
10 |
2 |
Т аблица 3 - У словия эксплуатации
|
Серия |
3100 |
3101 |
3102 |
3103 | |||||||||
|
Модификация |
3100B |
3100C |
3100L |
3100W |
3100Z |
3101 |
3101A |
3101B |
3101E |
3101L |
3102 |
3102A |
3103A |
|
Нормальная область значений |
от +15 до +25 | ||||||||||||
|
температуры, °C | |||||||||||||
|
Относительная | |||||||||||||
|
влажность |
от 40 до 80 | ||||||||||||
|
воздуха, % | |||||||||||||
|
Требования к электропитанию Напряжение, В Частота сети, Гц |
Переменное 220±22 50/60 |
- |
Переменное 220±22 50/60 | ||||||||||
Таблица 4 - Технические характеристики оправок к приборам
|
Серия приборов |
3100 |
3101 |
3102 |
3103 | |||||||||
|
Модификация приборов |
3100B |
3100C |
3100L |
3100W |
3100Z |
3101 |
3101A |
3101B |
3101E |
3101L |
3102 |
3102A |
3103A |
|
Посадочный диаметр оправок для эталонного зубчатого колеса, мм |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
16 |
16 |
16 |
|
Посадочный диаметр оправок для цилиндрического зубчатого колеса, мм |
20 |
20 |
20 |
- |
- |
20 |
20 |
20 |
20 |
20 |
16 |
16 |
16 |
|
Посадочный диаметр оправок для конического зубчатого колеса, мм |
- |
- |
- |
- |
20 |
20 |
- |
- |
20 |
- |
- |
- |
- |
|
Наружный диаметр установочных оправок для контроля червяков, мм |
- |
- |
- |
20 |
- |
20 |
- |
- |
20 |
- |
- |
- |
- |
|
Радиальное биение оправок, мм |
0,002 | ||||||||||||
|
Отклонение от параллельности цилиндрической поверхности оправок относительно оси, мм |
0,0015 (на длине 25 мм) | ||||||||||||
