Номер по Госреестру СИ: 65140-16
65140-16 Глубиномеры индикаторные
(819)
Назначение средства измерений:
Глубиномеры индикаторные серии 819 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.

Внешний вид.
Глубиномеры индикаторные
Рисунок № 1
Общие сведения
Дата публикации - 08.09.2021
Срок свидетельства - 15.09.2026
Номер записи - 156491
ID в реестре СИ - 378891
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. серии 810, мод. 819, Глубинометр индикаторный, Глубиномеры индикаторные серии 819, Глубиномер индикаторный серии 819, ГИ100, ГИ-100М, ГИ-100 819, ГИ-100 0,01 сер. 819, ГИ-100 0,01 мм серии 819, ГИ-100, ГИ 100, ги, Без модификации, 819, от 0 до 100 мм, 819 серии, 819, -, (0-100) мм, ц.д. 0,01 мм,
Производитель
Изготовитель - Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 335
Выдано извещений - 9
Кол-во периодических поверок - 199
Кол-во средств измерений - 80
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 349 дн.
Приказы РСТ, где упоминается данный тип СИ
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1755 от 2021.08.11 О внесении изменений в сведения в части продления срока действия
Наличие аналогов СИ: Глубиномеры индикаторные (819)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52414-13 17.01.2018 |
Штангенциркули, 601, 602, 603, 604, 604А, 605, 605А Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63980-16 18.05.2026 |
Индикаторы рычажно-зубчатые, 804, 805 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64218-16 16.06.2026 |
Кронциркули индикаторные, 824, 825 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65066-16 09.09.2026 |
Штангенглубиномеры, 606, 615, 616 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65115-16 15.09.2026 |
Приборы для двухпрофильного контроля зубчатых колес, 3100, 3101, 3102, 3103 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65138-16 15.09.2026 |
Угломеры с нониусом, 613 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65139-16 15.09.2026 |
Глубиномеры микрометрические, 713 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65140-16 15.09.2026 |
Глубиномеры индикаторные, 819 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65142-16 15.09.2026 |
Микрометры рычажные , 705, 725 Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
67120-17 24.03.2022 |
Машины зубоизмерительные, LINKS Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Глубиномеры индикаторные (819)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 11 | 4 | 2 | 9 | 2 | 11 | 2 | 9 | ||
| ПАО "КАМАЗ" (0043) | 5 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ЗРТО" | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 62 | 62 | 0 | 0 | 62 | 62 | 0 | |||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 19 | 9 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 13 | 4 | 1 | 12 | 0 | 13 | 1 | 12 | ||
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 16 | 3 | 0 | 16 | 1 | 13 | 0 | 13 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 7 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ЦЕНТР МИОТ" (RA.RU.311995) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 11 | 7 | 1 | 10 | 1 | 0 | 0 | 0 | ||
| АО "РИК" (РОСС RU.0001.310142) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 2 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОРПОРАЦИЯ "ВНИИЭМ" (0708) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО "144 БТРЗ" (RA.RU.312102) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 21 | 0 | 21 | 2 | 21 | 0 | 21 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 38 | 19 | 34 | 4 | 0 | 38 | 34 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 6 | 1 | 2 | 4 | 0 | 0 | 0 | 0 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| АО "ЗРТО" (1513) | 2 | 0 | 2 | 2 | 0 | 0 | 0 | |||
| ПАО "ОДК-САТУРН" (1844) | 13 | 3 | 2 | 11 | 0 | 13 | 2 | 11 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Глубиномеры индикаторные (819)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кировский ЦСМ Кировская область |
530 | 1110 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1570 | 1110 |
|
ФБУ УРАЛТЕСТ Свердловская область |
586 | 1110 |
|
ФБУ Челябинский ЦСМ Челябинская область |
282 | 1110 |
|
ФБУ Челябинский ЦСМ Челябинская область |
4043 | 1110 |
Знак утверждения типа
Знак утверждения типананосят на футляр глубиномеров индикаторных методом наклейки и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на глубиномеры индикаторные серии 819.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к глубиномерам индикаторным серии 819ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 65140-16 «Глубиномеры индикаторные серии 819. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 июня 2016 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 1 и 2 классов точности по ГОСТ 9038-90;
-
- плита поверочная гранитная 0 класса точности по ГОСТ 10905-86;
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
Изготовитель
Фирма Harbin Measuring & Cutting Tool Group Co., Ltd, КНР Адрес: 1500040, 44, Heping Road Harbin China.
Телефон: 86-0451-86792688
Заявитель
ООО «Линкс-Раша»
ИНН 4345313234
Адрес: 610004 г. Киров, Химический пер., д. 1
Телефон: (8332)-21-68-88, телефон/факс: (8332)-21-66-88
Адрес электронной почты: info@links-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенного по концевым мерам длины, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.
Глубиномер состоит из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство и фиксируется стопорным винтом. В измерительный стержень индикатора ввернута резьбовая шпилька в которую ввинчиваются измерительные стержни.
В качестве отсчетного устройства глубиномеров используется индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13).
Опломбирование корпуса глубиномеров индикаторных от несанкционированного доступа не предусмотрено.
<ф> /X
Товарный знак или , или наносится на паспорт глубиномеров
типографским методом, на основание и на футляр глубиномеров краской или методом лазерной маркировки.
6
0—100mm
-н*-
0.01 mm
<@>
HNKS

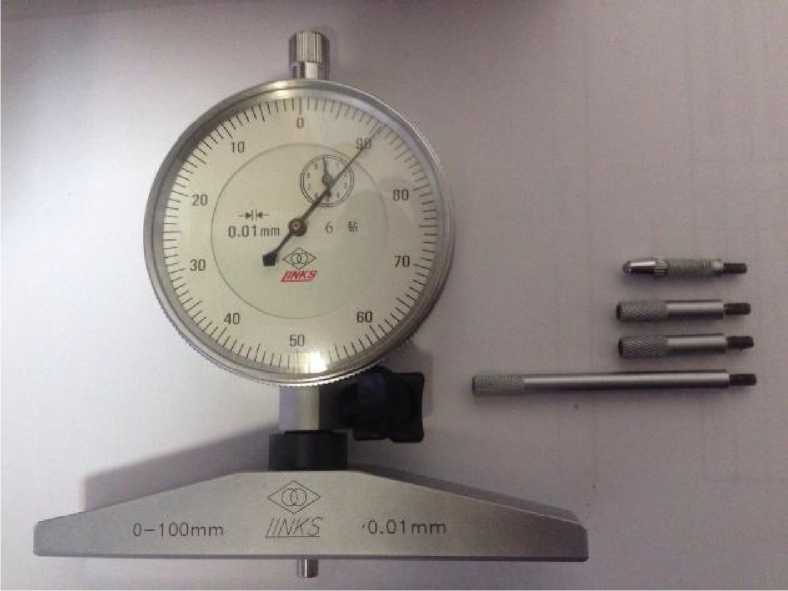

Рисунок 1 - Общий вид глубиномеров индикаторных серии 819
Таблица 2. Комплектность средств измерений
|
Наименование |
Количество |
|
Основание глубиномера |
1 шт. |
|
Индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13) |
1 шт. |
|
Комплект сменных измерительных стержней |
1 компл. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 1 - Основные метрологические и технические характеристики глубиномеров
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений, мм |
От 0 до 100 |
|
Цена деления отсчетного устройства, мм |
0,01 |
|
Измерительное усилие, Н, не более |
2 |
|
Колебание измерительного усилия, Н, не более |
0,8 |
|
Размеры измерительной поверхности основания (ДхШ), мм, не более |
100х18 |
|
Допуск плоскостности измерительной поверхности основания, мкм, не более |
2,5 |
|
Допускаемое отклонение длины измерительных стержней от номинальной, мм, не более |
±0,05 |
|
Пределы допускаемой абсолютной погрешности*, |
±20 |
|
мкм | |
|
Шероховатость Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: | |
|
- основания |
0,1 |
|
- измерительных стержней |
0,1 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
100х35х220 |
|
Масса, кг, не более |
0,40 |
|
Средний срок службы глубиномера, лет, не менее |
5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха |
20±5 |
|
- относительная влажность воздуха, %, не более |
80 |
Примечание:
*- абсолютная погрешность нормируется в пределах перемещения измерительного стержня при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии.
