Номер по Госреестру СИ: 67084-17
67084-17 Спектрометры рентгенофлуоресцентные
(ARL Perform’X)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные ARL Perform'X (далее по тексту - спектрометры) предназначены для измерения содержания элементов в пробах твердых и жидких веществ,
порошков, пленок и других различных материалах в соответствии с аттестованными
и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.03.2022
Номер записи - 158602
ID в реестре СИ - 381002
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, ARL Perform’X 4200, ARL Perform’X 2500, ARL Perform’X, -,
Производитель
Изготовитель - Фирма "Thermo Fisher Scientific (Ecublens) SARL"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 4
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№637 от 2017.03.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (ARL Perform’X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Fisher Scientific (Ecublens) SARL"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38436-14 06.03.2019 |
Спектрометры рентгенофлуоресцентные, ARL 9800, ARL 9900, ARL ADVANT’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
47730-11 16.09.2016 |
Спектрометры рентгенофлуоресцентные, ARL Perform’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54698-13 07.06.2023 |
Спектрометры эмиссионные, ARL 3460, ARL 4460 Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
54766-13 07.06.2023 |
Спектрометры рентгенофлуоресцентные, ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL OPTIM’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58389-14 31.05.2024 |
Спектрометры эмиссионные, ARL iSpark (модели 8820, 8860 и 8880) Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
2 года | |
|
66823-17 27.02.2022 |
Спектрометры эмиссионные, ARL easySpark Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
2 года | |
|
67084-17 24.03.2022 |
Спектрометры рентгенофлуоресцентные, ARL Perform’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67596-17 30.05.2022 |
Спектрометры рентгеновские энергодисперсионные, ARL Quant’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
77579-20 25.02.2025 |
Спектрометры рентгенофлуоресцентные, ARL 9900 Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
78339-20 29.05.2025 |
Спектрометры рентгенофлуоресцентные, ARL PERFORM’X, ARL OPTIM’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79362-20 07.10.2025 |
Дифрактометры рентгеновские, Equinox Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Спектрометры рентгенофлуоресцентные (ARL Perform’X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры рентгенофлуоресцентные (ARL Perform’X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7580 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
7881 | 7580 |
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением Oxsas, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) указаны в таблице
Таблица 1 - Идентификационные данные (признаки)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Oxsas |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5 * |
|
Цифровой идентификатор ПО |
- |
Примечание: *версия ПО может иметь дополнительные буквенные или цифровые суффиксы после 1.5.
ПО полностью является метрологически значимым и выполняет следующие функции: § управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемого компонента;
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на переднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным ARL Perform'X
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2071-2016 «Спектрометры рентгенофлуоресцентные
ARL Perform'X. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.12.2016 г.
Основные средства поверки:
стандартный образец сталей углеродистых и легированных ГСО 10504-2014 (образец с индексом ИСО УГ7к ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование прибора. Общий вид спектрометров и место нанесения знака поверки представлены на рисунке 1.

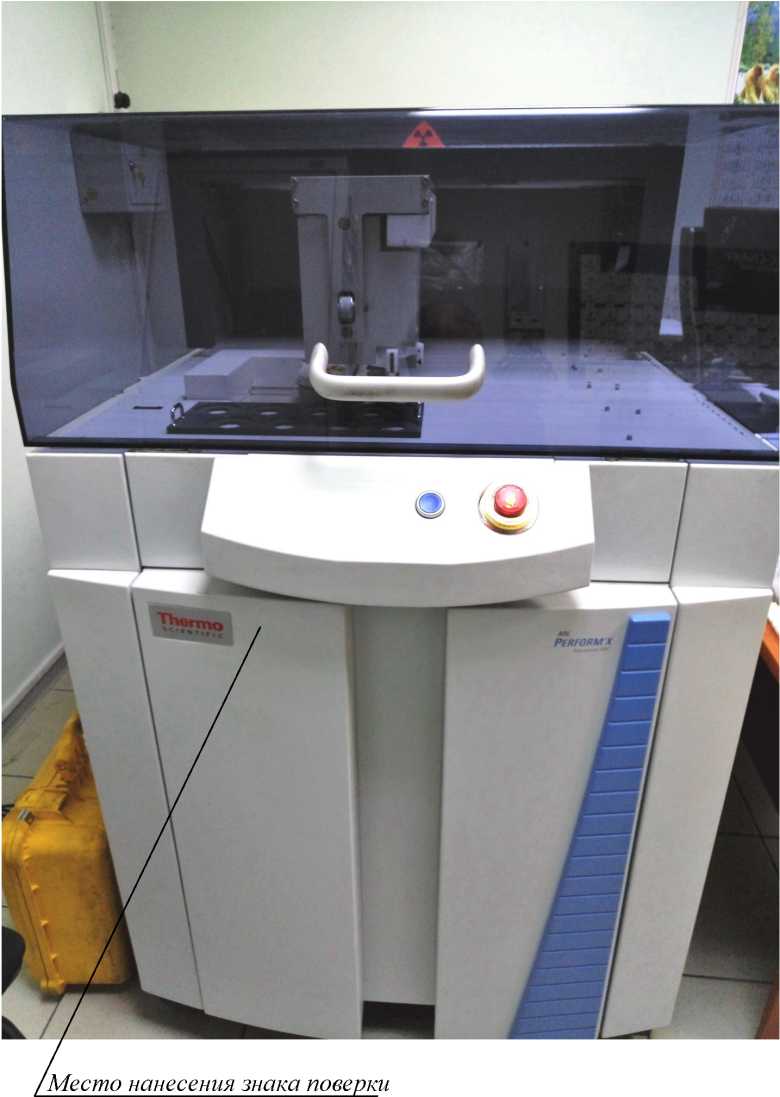

Место нанесения знака поверкиРисунок 1 - Общий вид спектрометров ARL Perform'X
Программное обеспечение Спектрометры оснащены автономным программным обеспечением Oxsas, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) указаны в таблице
Таблица 1 - Идентификационные данные (признаки)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Oxsas |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.5 * |
|
Цифровой идентификатор ПО |
- |
ПО полностью является метрологически значимым и выполняет следующие функции: § управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемого компонента;
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
|
Диапазон определяемых элементов |
от Be(4) до Am(95)1 |
|
Чувствительность2(скорость счета на линиях контрольных элементов), (кимп/с)/%, не менее: -марганец (Mn) |
80 |
|
-никель (Ni) |
15 |
|
-вольфрам (W) |
8 |
|
Относительное СКО выходного сигнала3 (по никелю), %, не более |
1,0 |
|
Максимальная скорость счета, имп./с |
106 |
|
Напряжение питания переменного тока частотой 50±1 Гц, В |
220 -22 |
|
Потребляемая мощность, кВ^А, не более: | |
|
-исполнение ARL Perform'X 1500 |
3,5 |
|
-исполнение ARL Perform'X 2500 |
5,0 |
|
-исполнение ARL Perform'X 4200 |
7,0 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
832x1282x1375 |
|
Масса, кг, не более |
640 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, оС |
от +18 до +32 |
|
- относительная влажность окружающего воздуха | |
|
(при t=25 оС), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Спектрометр рентгенофлуоресцентный ARL Perform'X |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-242-2071-2016 |
1 |
ARL Perform'X. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.12.2016 г.
Основные средства поверки:
стандартный образец сталей углеродистых и легированных ГСО 10504-2014 (образец с индексом ИСО УГ7к ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным ARL Perform'X
Техническая документация фирмы-изготовителя.
Фирма «Thermo Fisher Scientific (Ecublens) SARL», Швейцария
Agpec:En Vallaire Quest C, CH1024 Ecublens, Switzerland
Тел.: +41 44 445 16 80, факс: +41 44 445 16 88
E-mail: info@thermofisher.com
Заявитель
Общество с ограниченной ответственностью «ТТ Аналитика» (ООО «ТТ Аналитика») ИНН 7709858627Адрес юридический: 129515, г. Москва, ул.Кондратюка, дом 4, помещение II
Адрес: Россия, 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1
Телефон: (495) 565-35-72; Факс (495) 621-59-02
E-mail: info@thermotehno.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01; Факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail:info@vniim.ru
Принцип действия спектрометров основан на методе рентгеновской флуоресценции. Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В зависимости от мощности рентгеновской трубки спектрометры выпускаются в трех исполнениях: ARL Perform'X 1500, ARL Perform'X 2500, ARL Perform'X 4200. Цифра после основного названия обозначает мощность рентгеновской трубки, выраженную в Вт. В диспергирующей системе спектрометра установлен 9-ти позиционный сменщик кристаллов. Выбор кристаллов зависит от круга интересующих элементов (от бериллия до америция). В спектрометре установлены два детектора - проточный пропорциональный счетчик (FPC - детектор) и сцинтилляционный счетчик (SC - детектор). Сигналы с детекторов обрабатывается амплитудным анализатором.
Спектрометр позволяет проводить точечный анализ образцов пучком диаметром от 0,5 до 1,5 мм с шагом 0,1 мм и строить карту распределения элементов по поверхности образца (локальный анализ образцов и картирование).
Для анализа жидких проб и свободных порошков спектрометр снабжен системой гелиевой продувки камеры для образцов, а для анализа легких элементов в твердых образцах -вакуумной системой. Для подачи образцов в зону анализа спектрометр оснащен XY- автосемплером. Конструктивно спектрометр выполнен в виде напольного прибора.
Управление процессом измерения и настройки осуществляется от внешнего компьютера. Изготовитель не осуществляет пломбирование прибора. Общий вид спектрометров и место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид спектрометров ARL Perform'X
Таблица 2 - Метрологические характеристики
|
Диапазон определяемых элементов |
от Be(4) до Am(95)1 |
|
Чувствительность2(скорость счета на линиях контрольных элементов), (кимп/с)/%, не менее: -марганец (Mn) |
80 |
|
-никель (Ni) |
15 |
|
-вольфрам (W) |
8 |
|
Относительное СКО выходного сигнала3 (по никелю), %, не более |
1,0 |
Таблица 3 - Основные технические характеристики
|
Максимальная скорость счета, имп./с |
106 |
|
Напряжение питания переменного тока частотой 50±1 Гц, В |
220 -22 |
|
Потребляемая мощность, кВ^А, не более: | |
|
-исполнение ARL Perform'X 1500 |
3,5 |
|
-исполнение ARL Perform'X 2500 |
5,0 |
|
-исполнение ARL Perform'X 4200 |
7,0 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
832x1282x1375 |
|
Масса, кг, не более |
640 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, оС |
от +18 до +32 |
|
- относительная влажность окружающего воздуха | |
|
(при t=25 оС), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
