Номер по Госреестру СИ: 54766-13
54766-13 Спектрометры рентгенофлуоресцентные
(ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL OPTIM’X)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные моделей ARL 9900 IntelliPower NeXRD, ARL PERFORM'X, ARL OPTIM'X (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов (ARL 9900 IntelliPower Ne XRD - также и кристаллических фаз) в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком (кроме ARL 9900 IntelliPower Ne XRD) и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL OPTIM’X
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 10 | 2,50 |
| АО "Кольская ГМК" | Юридические лица | 3 | 7 | 2,33 |
| КОЛЬСКАЯ ГМК АО | Юридические лица | 3 | 6 | 2,00 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" | Юридические лица | 2 | 10 | 5,00 |
| ПАО "Северсталь" | Юридические лица | 2 | 7 | 3,50 |
| ОРЕНБУРГСКИЙ ПРОПАНТ ООО | Юридические лица | 2 | 7 | 3,50 |
| ООО «Топкинский Цемент» ИНН 4229004316 | Юридические лица | 2 | 5 | 2,50 |
| ООО "Топкинский Цемент" ИНН 4229004316 | Юридические лица | 2 | 4 | 2,00 |
| ПУБЛИЧНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРСТАЛЬ" | Юридические лица | 2 | 3 | 1,50 |
| АО "Уральская Сталь" | Юридические лица | 2 | 3 | 1,50 |
| Акционерное общество "НОВОТРОИЦКИЙ ЦЕМЕНТНЫЙ ЗАВОД" | Юридические лица | 2 | 3 | 1,50 |
| ООО "ФОРЭС" | Юридические лица | 2 | 2 | 1,00 |
| ООО «ФОРЭС» ИНН 6658092629 | Юридические лица | 2 | 2 | 1,00 |
| ООО "ТОПКИНСКИЙ ЦЕМЕНТ", ИНН 4229004316 | Юридические лица | 2 | 2 | 1,00 |
| ООО "Термо Техно Инжиниринг" | Юридические лица | 2 | 2 | 1,00 |
| УРАЛЬСКАЯ СТАЛЬ АО | Юридические лица | 2 | 2 | 1,00 |
| ООО «ФОРЭС» ИНН 660850001 | Юридические лица | 2 | 2 | 1,00 |
| ООО "Форэс" ИНН 6658092629 | Юридические лица | 2 | 2 | 1,00 |
| ООО "СЦЗ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "МАГНИТОГОРСКИЙ ЦЕМЕНТНО-ОГНЕУПОРНЫЙ ЗАВОД" | Юридические лица | 1 | 6 | 6,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 1 | 5 | 5,00 |
| ООО «Атакайцемент» ИНН 2308080490 | Юридические лица | 1 | 5 | 5,00 |
| АО «Томинский ГОК» ИНН 7403005526 | Юридические лица | 1 | 3 | 3,00 |
| АО "Михайловцемент" ИНН 6208000498 | Юридические лица | 1 | 3 | 3,00 |
| ООО «Технокерамика» ИНН 4502015992 | Юридические лица | 1 | 3 | 3,00 |
| АО "Стойленский ГОК" | Юридические лица | 1 | 3 | 3,00 |
| АО "ЕВРАЗ НТМК" | Юридические лица | 1 | 3 | 3,00 |
| ООО «Староцементный завод» ИНН 6633008720 | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "КАРАБАШМЕДЬ" | Юридические лица | 1 | 3 | 3,00 |
| АО «Михеевский горно-обогатительный комбинат» ИНН 7428007317 | Юридические лица | 1 | 3 | 3,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 340e34f7-b356-cfb7-cf39-4bbba08bd2a4 | 54766-13 | 2023-03-31 | — | актуальная |
| 0665bf18-05ec-1eaa-a91c-adf3908f2334 | 54766-13 | 2020-05-07 | 2023-03-31 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 31.03.2023
Срок свидетельства - 07.06.2024
Номер записи -
ID в реестре СИ - 367249
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
ARL OPTIM’X, ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL OPTIM’X, нет данных, ARL OPTIM’X 200W, ARL OPTIM’X 50W, мод. ARL OPTIM’X, ARL PERFORM’X, ARL OPTIM`X, ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL O, ARL OPTIM’X 200W, ARL 9900 IntelliPower Ne XRD, ARL OPTIM’X 50W, ARL 9900 IntelliPower Ne XRD, ARL PERFORMX, ARL OPTIMX, Нет модификации, ARL 9900 IntelliPower, модель ARL OPTIM’X, мод. ARL OPTIM`X, Спектрометры рентгенофлуоресцентные, Спектрометр рентгенофлуоресцентный ARL OPTIM’X, Спектрометр рентгенофлуоресцентный ARL 9900 IntelliPower Ne
Изготовитель - Фирма "Thermo Fisher Scientific (Ecublens) SARL"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Кол-во поверок - 238
Выдано извещений - 3
Кол-во периодических поверок - 183
Кол-во средств измерений - 80
Кол-во владельцев - 44
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 7114 дн.
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
№221 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Полиграфические технологии, материалы и оборудование" (ТК 268)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38436-14 06.03.2019 |
Спектрометры рентгенофлуоресцентные, ARL 9800, ARL 9900, ARL ADVANT’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
47730-11 16.09.2016 |
Спектрометры рентгенофлуоресцентные, ARL Perform’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54698-13 07.06.2024 |
Спектрометры эмиссионные, ARL 3460, ARL 4460 Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
54766-13 07.06.2024 |
Спектрометры рентгенофлуоресцентные, ARL 9900 IntelliPower Ne XRD, ARL PERFORM’X, ARL OPTIM’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58389-14 31.05.2024 |
Спектрометры эмиссионные, ARL iSpark (модели 8820, 8860 и 8880) Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
2 года | |
|
66823-17 27.02.2022 |
Спектрометры эмиссионные, ARL easySpark Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
67084-17 24.03.2022 |
Спектрометры рентгенофлуоресцентные, ARL Perform’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
67596-17 30.05.2022 |
Спектрометры рентгеновские энергодисперсионные, ARL Quant’X Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79362-20 07.10.2025 |
Дифрактометры рентгеновские, Equinox Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
40526-09 28.03.2019 |
Дифрактометры рентгеновские, ARL X'TRA Фирма "Thermo Fisher Scientific (Ecublens) SARL" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 15 | 1 | 0 | 15 | 1 | 14 | 0 | 14 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "УРАЛЬСКАЯ СТАЛЬ" (RA.RU.311310) | 5 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 1 | 4 | 0 | 6 | 1 | 4 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 29 | 2 | 0 | 28 | 0 | 27 | 0 | 26 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 27 | 0 | 26 | 1 | 15 | 0 | 15 | ||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 36 | 0 | 36 | 0 | 30 | 0 | 30 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Карельский ЦСМ» (RA.RU.311501) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "СЗМЦ" (RA.RU.314058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ОТГ" (RA.RU.315052) | 20 | 8 | 0 | 20 | 0 | 20 | 0 | 20 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 10864 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 10864 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 10864 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 10864 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
12360 | 10864 |
Спектрометры оснащены автономным ПО, которое управляет работой прибора и
|
отображает, обрабатывает и х |
ранит полученные данные. | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.6 ) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OXSAS |
Oxsas.exe |
1.3 и выше* |
B3618F0ADAE160D9C 0DE4BF2B0D3B05C |
MD5 |
* Кроме двух указанных цифр могут быть дополнительные цифровые и буквенные суффиксы.
К метрологически значимой части ПО относится исполняемый файл OXSAS.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление источником рентгеновского излучения ;
- создание и хранение файлов методов измерений;
- управление детектирующей системой (оси гониометра, коллиматоры, источники высокого напряжения детекторов)
- регистрация данных с помощью детектирующей системы;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой (или задней) панели спектрометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в следующих документах:
1. «ARL 9900 IntelliPower series фирмы Thermo Fisher Scientific» (Ecublens) SARL, Швейцария. Руководство по эксплуатации», 2009 г.
2. «Серия ARL Perform'X фирмы Thermo Fisher Scientific» (Ecublens) SARL, Швейцария. Руководство по эксплуатации », 2013 г.
3. «ARL Optim'X фирмы Thermo Fisher Scientific» (Ecublens) SARL, Швейцария. Руководство по эксплуатации», 2012 г.
4. ГОСТ Р 52660-2006 «Топлива автомобильные. Метод определения содержания серы рентгеновской спектрометрией с дисперсией по длине волны».
5. ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
6. ГОСТ Р 52660-2006 «Топлива автомобильные. Метод определения серы рентгенофлуоресцентной спектроскопией с дисперсией по длине волны».
7. ГОСТ Р 52660-2006 «Нефтепродукты. Метод определения серы рентгенофлуорес -центной спектроскопией с дисперсией по длине волны».
8. ГОСТ 6912.2-93 «Глинозем. Рентгенодифракционный метод определения альфа-оксида алюминия», ГОСТ 5382-91 «Цементы и материалы цементного производства. Методы химического анализа».
9. ГОСТ Р 51795-2001 «Цементы. Методы определения содержания минеральных добавок».
10. ГОСТ 10689-75 «Сода кальцинированная техническая из нефелинового сырья. Технические условия».
11. ГОСТ 30608-98 «Бронзы оловянные. Метод рентгенофлуоресцентного анализа».
12. ГОСТ 30609-98 «Латуни литейные. Метод рентгенофлуоресцентного анализа».
13. ГОСТ 20068.4-88 «Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного определения алюминия».
14. ГОСТ 28817-90 «Сплавы твёрдые спеченные. Рентгенофлуоресцентный метод определения металлов».
15. ГОСТ 28033-89 «Сталь. Метод рентгенофлюоресцентного анализа».
16. ГОСТ 25278.15-87 «Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным моделей ARL 9900 IntelliPower Ne XRD, ARL PER-FORM'X, ARL OPTIM'X
Техническая документация фирмы «Thermo Fisher Scientific» (Ecublens) SARL», Швейцария.
Лист № 7 Всего листов 7
осуществляется по документу МП-242-1555-2013 «Спектрометры рентгенофлуоресцентные моделей ARL 9900 IntelliPower Ne XRD, ARL PERFORM'X, ARL OPTIM'X фирмы «Ther-mo Fisher Scientific» (Ecublens) SARL», Швейцария. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 30.05.2013 г.
Основные средства поверки: стандартный образец состава стали углеродистой и легированной УГ5и (или УГ7и) из комплекта ГСО 4165-91П, 2489-91П/2497-91П, стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) ГСО 9464-2009.
Принцип действия спектрометров основан на принципе излучении атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным. При определении кристаллических фаз на спектрометре ARL 9900 IntelliPower Ne XRD используется принцип дифракции рентгеновского излучения на кристаллической решетке определяемых фаз. Интенсивность дифракционных максимумов с определенным, характеристичным для каждой фазы пространственным положением регистрируется детектором, массовая доля каждой фазы определяется по предварительно полученным градуировочным данным.

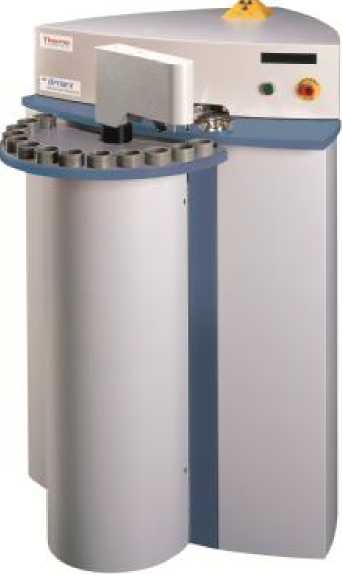

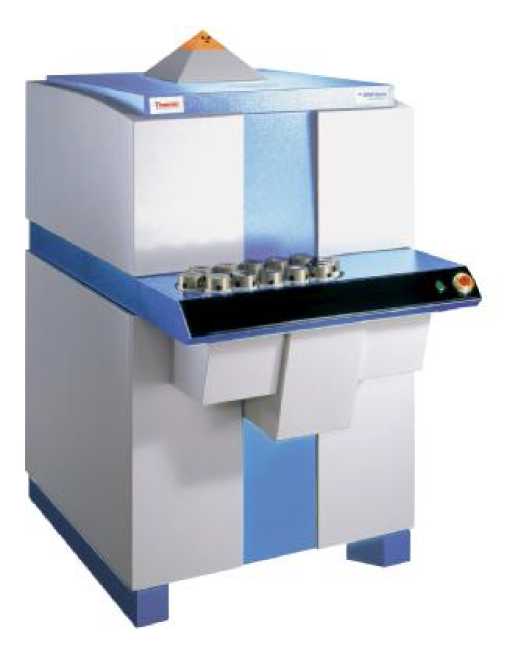

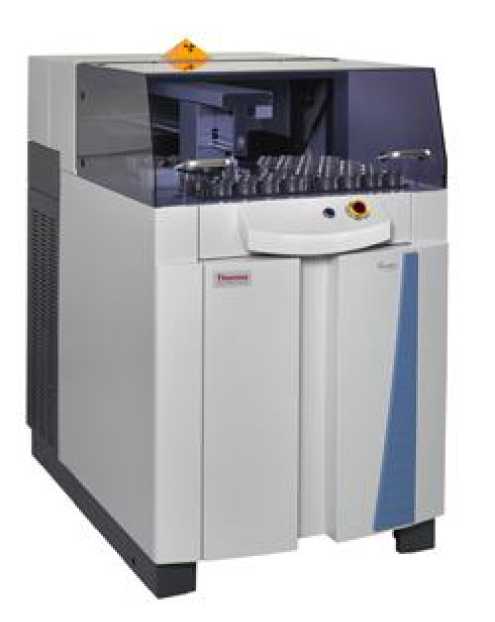

Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка (две рентгеновские трубки для спектрометра ARL 9900 IntelliPower Ne XRD) с высоковольтным генератором (два генератора для ARL 9900 Intelli-Power Ne XRD), полихроматоры (ARL Optim'X, ARL 9900 IntelliPower NeXRD) и/или гониометры G45 или SmartGonio, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения.
Спектрометры выпускаются в нескольких исполнениях в зависимости от комплектации и мощности рентгеновской трубки, что отражается в названии моделей спектрометров следующим образом:
- ARL 9900 IntelliPower Ne XRD 2500W - спектрометр оснащен генератором XRF с мощностью рентгеновской трубки 2500 Вт и генератором XRD с мощностью рентгеновской трубки 1800 В-А;
- ARL 9900 IntelliPower Ne XRD 3600W - спектрометр оснащен генератором Intelli-Power XRF с мощностью рентгеновской трубки 3600 Вт и генератором XRD с мощностью рентгеновской трубки 1800 В-А;
- ARL 9900 IntelliPower Ne XRD 4200W - спектрометр оснащен генератором XRF-с мощностью рентгеновской трубки 4200 Вт и генератором XRD с мощностью рентгеновской трубки 1800 В-А;
- ARL PERFORM'X 1500W - спектрометр оснащен генератором с мощностью рентгеновской трубки 1500 В-А;
- ARL PERFORM'X 4000W - спектрометр оснащен генератором с мощностью рентгеновской трубки 4000 В-А;
- ARL OPTIM'X 50W - спектрометр оснащен генератором с мощностью рентгеновской трубки 50 В-А;
- ARL OPTIM'X 200W - спектрометр оснащен генератором с мощностью рентгеновской трубки 200 В-А;
Внешний вид спектрометров рентгенофлуоресцентных моделей ARL 9900 Intelli-Power Ne XRD, ARL PERFORM'X, ARL OPTIM'X приведен на рисунках 1, 2 и 3 соответственно.
Рис.1. Спектрометр ARL 9900 IntelliPower Ne XRD
Рис.2. Спектрометр ARL Perform'X
Рис. 3. Спектрометр ARL OPTIM'X
1. Спектрометр.
2. Компьютер.
3. Руководство по эксплуатации.
4. Методика поверки МП-242-1555-2013.
|
Наименование характеристики |
ARL 9900 Intelli-Power NeXRD |
ARL PERFORM'X |
ARL OPTIM'X |
|
Диапазон определяемых элементов |
от Ве до U |
от Ве до U |
от F до U |
|
Чувствительность по контрольным элементам в стандартном образце УГ5и (или УГ7и) (кимп/смА), не менее:
|
0,002 0,015 0,005 | ||
|
Относительное СКО выходного сигнала1, %, не более |
1,0 | ||
|
Максимальная скорость счета, имп/с |
10 | ||
|
Диапазон измерений углов дифракции2 2q , градус |
от 8 до 80 — |
— | |
|
Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов2, градус, не более |
±0,05 |
— |
— |
|
Относительное СКО выходного сигнала по рефлексу (104) ГСО 9464-20092 , %, не более |
1,0 |
— |
— |
|
Минимальный шаг сканирования2? q, градус |
0,001 |
— |
— |
|
Максимальная скорость сканирования2 26, градус/мин |
100 |
— |
— |
|
Чувствительность2, кимп/с, не менее |
10 |
— |
— |
|
Потребляемая мощность, кВ-А, не более: | |||
|
- ARL 9900 IntelliPower NeXRD 2500W |
6,0 |
— |
— |
|
- ARL 9900 IntelliPower NeXRD 3600W |
6,0 |
— |
— |
|
- ARL 9900 IntelliPower NeXRD 4200W |
7,0 |
— |
— |
|
- ARL Perform'X 1500W |
— |
3,0 |
— |
|
- ARL Perform'X 4000W |
— |
7,0 |
— |
|
- ARL OPTIM'X 50W |
— |
— |
1,5 |
|
- ARL OPTIM'X 200W |
— |
— |
2,0 |
|
Средний срок службы, лет |
8 | ||
|
Наработка на отказ, ч, не менее |
6000 | ||
|
Габаритные размеры (ДхШхВ), мм, не более* |
930Х1365Х 1660 |
1282Х832Х 1375 |
880 Х 820X1260 |
|
Масса, кг, не более* |
750 |
640 |
250 |
|
Условия эксплуатации:
|
от 18 до 32 от 20 до 80 от 84 до 106,7 | ||
|
Напряжение питания частотой (50±1) Гц,В |
(220±22зз) | ||
*без блока внешнего охлаждения и компьютера.
2 характеристика относится только к дифракционному модулю прибора ARL 9900 IntelliPower NeXRD. 3При использовании внешнего блока охлаждения с температурой воды 12 оС.
