Номер по Госреестру СИ: 38436-14
38436-14 Спектрометры рентгенофлуоресцентные
(ARL 9800, ARL 9900, ARL ADVANT’X)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные моделей ARL 9800, ARL 9900, ARL AD-VANT'X, (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Внешний вид.
Спектрометры рентгенофлуоресцентные

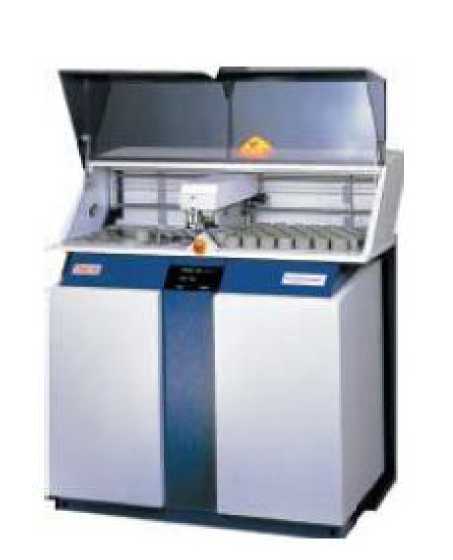

Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные

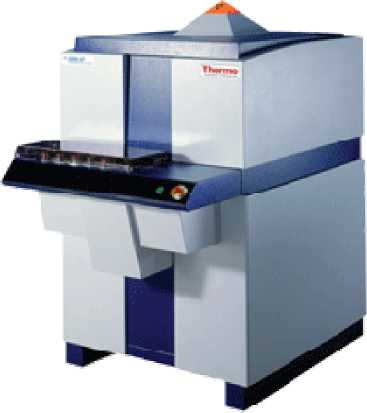

Рисунок № 2
Внешний вид.
Спектрометры рентгенофлуоресцентные

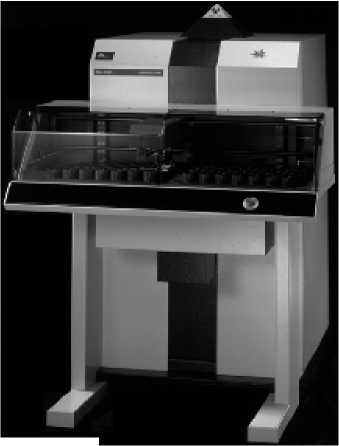

Рисунок № 3
Программное обеспечение
Спектрометры оснащаются автономным ПО OXSAS или ПО WinXRF , которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
WinXRF |
Sys_man.exe |
2.0 или выше1 |
C6A52C5F5FB6BA2063 FA461D948358E2 (для версии 3.2.5) |
MD5 |
OXSAS |
Oxsas.exe |
1.3 или выше1 |
B3618F0ADAE160D9C 0DE4BF2B0D3B05C (для версии 1.6.4 ) |
MD5 |
Лист № 4 Всего листов 6 - создание отчетов по результатам измерений ;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой (или задней) панели спектрометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в следующих документах :
-
1. Спектрометры рентенофлуоресцентные моделей ARL 9800, ARL 9900,
ARL ADVANT'X . Руководство по эксплуатации .
-
2. ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
-
3. ГОСТ Р 52660-2006 «Топлива автомобильные. Метод определения серы рентгенофлуоресцентной спектроскопией с дисперсией по длине волны».
-
4. ГОСТ Р 52660-2006 «Нефтепродукты. Метод определения серы рентгенофлуоресцентной спектроскопией с дисперсией по длине волны».
-
5. ГОСТ Р 51795-2001 «Цементы. Методы определения содержания минеральных добавок».
-
6. ГОСТ 10689-75 «Сода кальцинированная техническая из нефелинового сырья. Технические условия».
-
7. ГОСТ 30608-98 «Бронзы оловянные. Метод рентгенофлуоресцентного анализа».
-
8. ГОСТ 30609-98 «Латуни литейные. Метод рентгенофлуоресцентного анализа».
-
9. ГОСТ 20068.4-88 «Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного определения алюминия».
-
10. ГОСТ 28817-90 «Сплавы твёрдые спеченные. Рентгенофлуоресцентный метод определения металлов».
-
11. ГОСТ 28033-89 «Сталь. Метод рентгенофлюоресцентного анализа».
-
12. ГОСТ 25278.15-87 «Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным моделей ARL 9800, ARL 9900, ARL ADVANT'X.
Техническая документация фирмы «Thermo Fisher Scientific» (Ecublens) SARL», Швейцария.
Поверка
Поверкаосуществляется по документу МП-242-1691-2013 «Спектрометры рентенофлуоресцентные моделей ARL 9800, ARL 9900, ARL ADVANT'X. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.12.2013 г.
Основные средства поверки: стандартный образец состава стали углеродистой и легированной УГ5и (или УГ7и) из комплекта ГСО 4165-91П, 2489-91П/2497-91П.
Изготовитель
Фирма «Thermo Fisher Scientific» (Ecublens) SARL», Швейцария.
En Vallaire Ouest C, Case Postale 1024, Ecublens, Switzerland.
Тел: + 41 21 694 71 11. Факс: + 41 21 694 71 12.
Заявитель
ООО "Термо Техно", г. Москва.
Адрес: 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1, этаж 2, комната 3.
Тел (495) 625-41-96, (495) 625-39-05, факс (495) 621-59-02, info@thermotechno.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева»,
190005, г. Санкт-Петербург, Московский пр., д. 19, Тел. (812) 251-76-01,
факс (812) 713-01-14, info@vniim.ru.
Принцип действия спектрометров основан на принципе излучении атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка с высоковольтным генератором, полихроматоры ( ARL ADVANT'X) и/или гониометры G45 или SmartGonio, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения.
Спектрометры моделей ARL 9800, ARL 9900, ARL ADVANT'X выпускаются в нескольких исполнениях в зависимости от комплектации и мощности рентгеновской трубки, что отражается в названии моделей спектрометров путем добавления к основному названию модели расширения в следующем виде:
Для ARL 9800:
OASIS или OASIS+ - генератор для трубки мощностью 1,2 кВА;
X+ - генератор для трубки мощностью 2,5 кВА;
XP - генератор для трубки мощностью 3,6 кВА;
XP+ - генератор для трубки мощностью 4,2 кВА;
Для ARL 9900:
ARL 9900 IntelliPower 1200 (или OASIS или OASIS+) - спектрометр оснащен генератором IntelliPower для трубки мощностью 1200 ВА;
ARL 9900 IntelliPower 2500 (или X+) - спектрометр оснащен генератором Intelli-
Power для трубки мощностью 2500 ВА;
ARL 9900 IntelliPower 3600 (или XP) - спектрометр оснащен генератором IntelliPower для трубки мощностью 3600 ВА;
ARL 9900 IntelliPower 4200 (или XP+) - спектрометр оснащен генератором Intelli-Power для трубки мощностью 4200 ВА;
ARL 9900 WorkStation TM - спектрометр оснащен генератором для трубки мощностью 1200....4200 В^А и имеет возможность работать совместно с автоматическими системами подачи в прибор для анализа проб различной формы.
Для ARL Advant'X:
ARL Advant'X + - генератор для трубки мощностью 2,5 кВА; ARL Advant'X XP - генератор для трубки мощностью 3,6 кВА; ARL Advant'X XP+ - генератор для трубки мощностью 4,2 кВА; ARL Advant'X IntelliPower.
Внешний вид спектрометров рентгенофлуоресцентных моделей ARL 9800, ARL 9900, ARL ADVANT'X приведен на рисунках 1, 2 и 3 соответственно.
Рис.1. Спектрометр ARL 9800
Рис.2. Спектрометр ARL 9900
-
1. Спектрометр.
-
2. Компьютер.
-
3. Руководство по эксплуатации.
-
4. Методика поверки МП-242-1691-2013
№ |
Наименование |
ARL |
ARL |
ARL |
пп |
характеристики |
9800 |
9900 |
ADVANT'X |
1 |
Анализируемые элементы |
от B до U | ||
Чувствительность по контрольным элементам в стандартном образце УГ5и (или УГ7и) (кимп/с^мА), не | ||||
2 |
менее: | |||
-вольфрам (по линии WLa1) |
0,002 | |||
- марганец (по линии MnKa) |
0,015 | |||
- никель (по линии NiKa) |
0,005 | |||
3 |
Относительное СКО выходного сигнала2, %, не более |
1,0 | ||
Мощность рентгеновской |
0,6 / 6,0 1,2 / 6,0 |
1,2 / 3,5 |
1,2 / 3,1 | |
2,5 / 6,0 |
2,5 / 5,0 |
2,5 / 4,9 | ||
4 |
трубки, кВА / потребляемая мощ- |
3,0 / 6,0 |
3,6 / 6,0 |
3,6 / 6,0 |
ность, кВ •А |
3,6 / 6,0 4,2/ 7,0 |
4,2 / 7,0 |
4,2 / 7,0 | |
5 |
Время установления рабочего режима, ч, не более |
1 | ||
6 |
Напряжение питания частотой (50±1) Гц |
230 В (-15% +10%) | ||
7 |
Габаритные размеры (ДхШхВ)*, |
1600X1300 |
1660Х1365Х |
940Х830Х |
мм, не более |
Х900 |
930 |
1090 | |
8 |
Масса*, кг, не более |
750 |
750 |
450 |
9 |
Средний срок службы, лет |
8 | ||
10 |
Наработка на отказ, ч, не менее |
6000 | ||
Условия эксплуатации: | ||||
- диапазон температуры окружаю- о щего воздуха, С |
от 18 до 28 | |||
11 |
|
80 | ||
кПа |
от 84 до 106,7 |
* без внешнего компьютера и охладителя
