Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется асимметричная геометрия с фиксированным углом а, причем разрешение по углу 2 в обеспечивается за счет использования изогнутого газонаполненного позиционно-чувствительного детектора.

Рентгеновское излучение от рентгеновской трубки попадает на плоский монохроматор (или параболическое зеркало). На выходе формируется пучок с малой угловой расходимостью 0,07 - 0,30 ° (в зависимости от типа используемого рентгенооптического элемента), ширина которого регулируется щелью. Пучок, попадая на поликристаллический образец под фиксированным углом а дифрагирует на беспорядочно расположенных кристаллитах, и рассеянное излучение попадает в позиционно-чувствительный детектор

Квант рентгеновского излучения при попадании внутрь камеры детектора обеспечивает возникновения разряда в инертном газе (Ar) под высоким давлением (0,587-0,608 МПа (5,8 - 6,0 атм)). Разряд происходит между изогнутым катодом, находящимся под напряжением 9,7 кВ и анодом, представляющим из себя линию задержки (систему с высокой индуктивностью). Разряд гаснет в течение некоторого времени (для его уменьшения, а также для оптимизации геометрических характеристик плазменного канала используют не чистый аргон, а его смесь с 15 % этана), при этом в цепи анода регистрируют импульсы тока, время прихода которых на левую и правую стороны линии задержки различно. Цифровой сигнальный процессор определяет разность во времени и приписывают импульс к одному из 4096 каналов (диапазонов времени задержки). Таким образом регистрируется зависимость //(Маиала) в режиме реального времени. Управляющий компьютер дифрактометра осуществляет пересчет номера канала в угол 2в, обеспечивая вывод дифрактограммы.

Дифрактометры представляют собой стационарные настольные лабораторные приборы и изготавливаются в виде двух моделей: Equinox 100 и Equinox 1000. Конструктивно дифрактометры Equinox 100 и Equinox 1000 выполнены в виде приборного каркаса, в задней верхней части которых располагаются высоковольтный источник питания рентгеновской трубки, блок контроля систем безопасности и блок управления и сбора данных. В передней части каракаса в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается измерительный блок, вертикально расположенный позиционно-чувствительный детектор, рентгеновскую трубку, монохроматор (или зеркало) с системой регулировки, щели и держатель образца с регулируемым углом а.

Обе модели дифрактометров эквивалентны друг другу с точки зрения конструкции измерительного блока, отличия заключаются только в используемом источнике рентгеновского излучения (у Equinox 100 вместо трубки с нормальным фокусом используется микрофокусный источник). Управление дифрактометрами, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера. Пломбирование дифрактометров не предусмотрено.

Общий вид и дифрактометров место нанесения знака поверки представлены на рисунках 1 и 2.

Место нанесения знака поверки

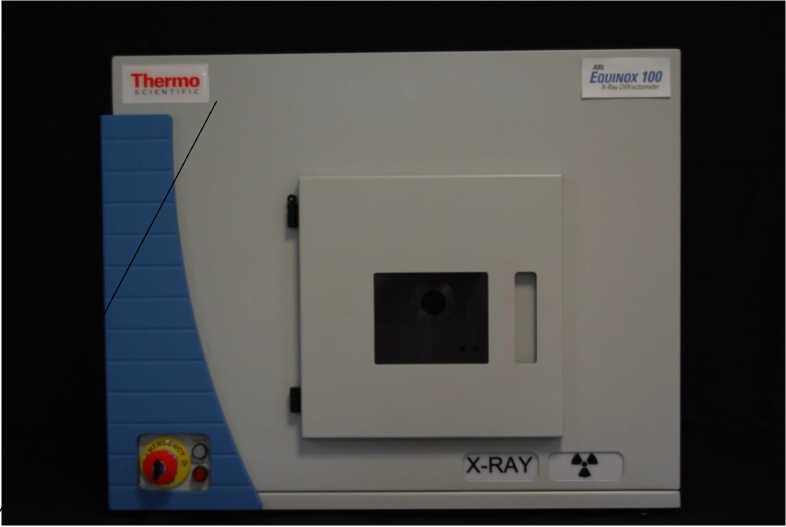

Рисунок 1 - Общий вид дифрактометра Equinox 100

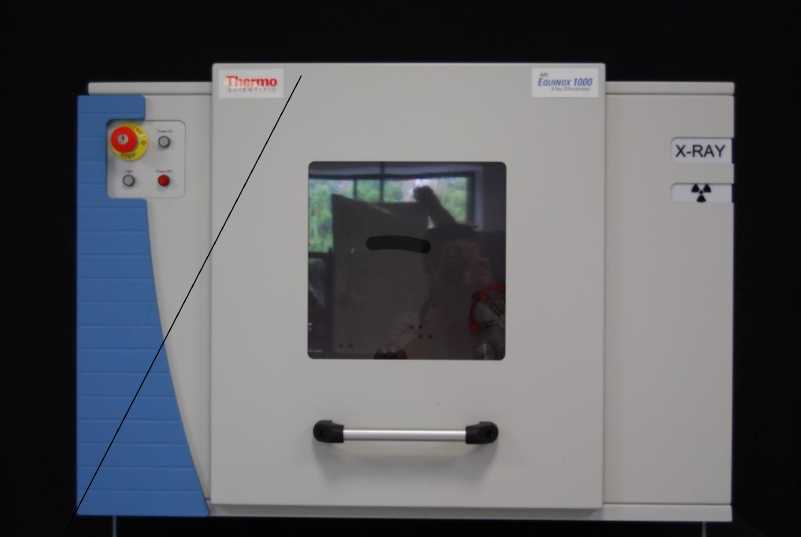

Рисунок 2 - Общий вид дифрактометра Equinox 1000

Таблица 4 -

Таблица 2 - Метрологические характеристики

¹⁾ Выходной сигнал: суммарная интенсивность в максимуме отражения (104) для ГСО 104402014; число измерений=10. Время накопления 600 с.

Таблица 3 -Основные технические характеристики
