Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Спектрометры рентгенофлуоресцентные серии ARL Perform'X представляют собой напольные многоцелевые автоматизированные лабораторные приборы, обеспечивающую измерение, обработку и регистрацию выходной информации.

Спектрометр состоит из :

• -  корпуса, служащего для размещения агрегатов спектрометра, стабилизации аналитических условий и для защиты пользователя от излучения;

• -  вакуумного танка, служащего для создания аналитической среды;

• -  цифрового программируемого безшестереночного высокоскоростного гониометра, служащего для детектирования, диспергирования и регистрации вторичного рентгеновского излучения;

• -  системы визуального контроля для точечного анализа и картирования со встроенной видеокамерой (опция);

• -  устройств-держателей для автоматической смены кристаллов, коллиматоров и детекторов;

• -  системы вращения образца (в плоскости его поверхности или вокруг нормали к его поверх- ности) в процессе измерения (опция);

• -  защиты окна рентгеновской трубки от разлития жидкости и попадания порошков;

• -  датчика распознавания типа образца (твёрдый, жидкий);

• -  многопозиционный автоматический пробоподатчик Х-У(опция);

• -  первичной камеры, предназначенной для загрузки образца из атмосферных условий в аналитическую позицию, вакуумированную или заполненную инертным газом;

• -  рентгеновской трубки;

• -  источника питания, служащего для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;

• -  высоковольтного полупроводникового генератора;

• -  блока газовой регулировки, предназначенного для управления потоками гелия и аргонметановой смеси;

• -  блока температурной стабилизации вакуумной камеры и корпуса спектрометра.

• -  внутреннего блока охлаждения рентгеновской трубки;

• -  внешнего охлаждающего устройства.

Спектрометры управляются от внешнего персонального компьютера под управлением специализированного программного обеспечения.

Спектрометры выпускаются трех моделей в зависимости от мощности рентгеновской трубки:

• - модель ARL Perform'X 1200 с рентгеновской трубкой мощностью 1200 ВА;

• - модель ARL Perform'X 2500 с рентгеновской трубкой мощностью 2500 ВА;

• - модель ARL Perform'X 4200 - с рентгеновской трубкой мощностью 4200 ВА.

Внешний вид спектрометра рентенофлуоресцентного ARL Perform'X приведен на рисунке

• 1.

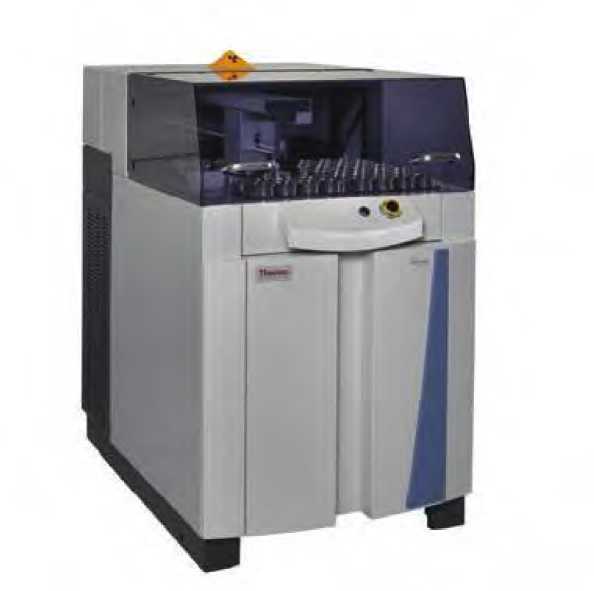

Рис.1 Спектрометр рентенофлуоресцентный ARL Perform'X 4200 (без блока внешнего охлаждения)

- спектрометр;

- компьютер;

- руководство по эксплуатации;

- методика поверки МП-242-1186 -2011.

* Без блока внешнего охлаждения и компьютера.
